Name: Schneider Electric LC1D09AT7 stýkač 3 spínacie 4 kW Piece 1 ks
Brand: Schneider Electric
SKU: 3412591
Availability: BackOrder

Spínač Schneider Electric TeSys LC1D09 so zeleným a čiernym krytom, viaceré svorky, QR kód v ľavom dolnom rohu.

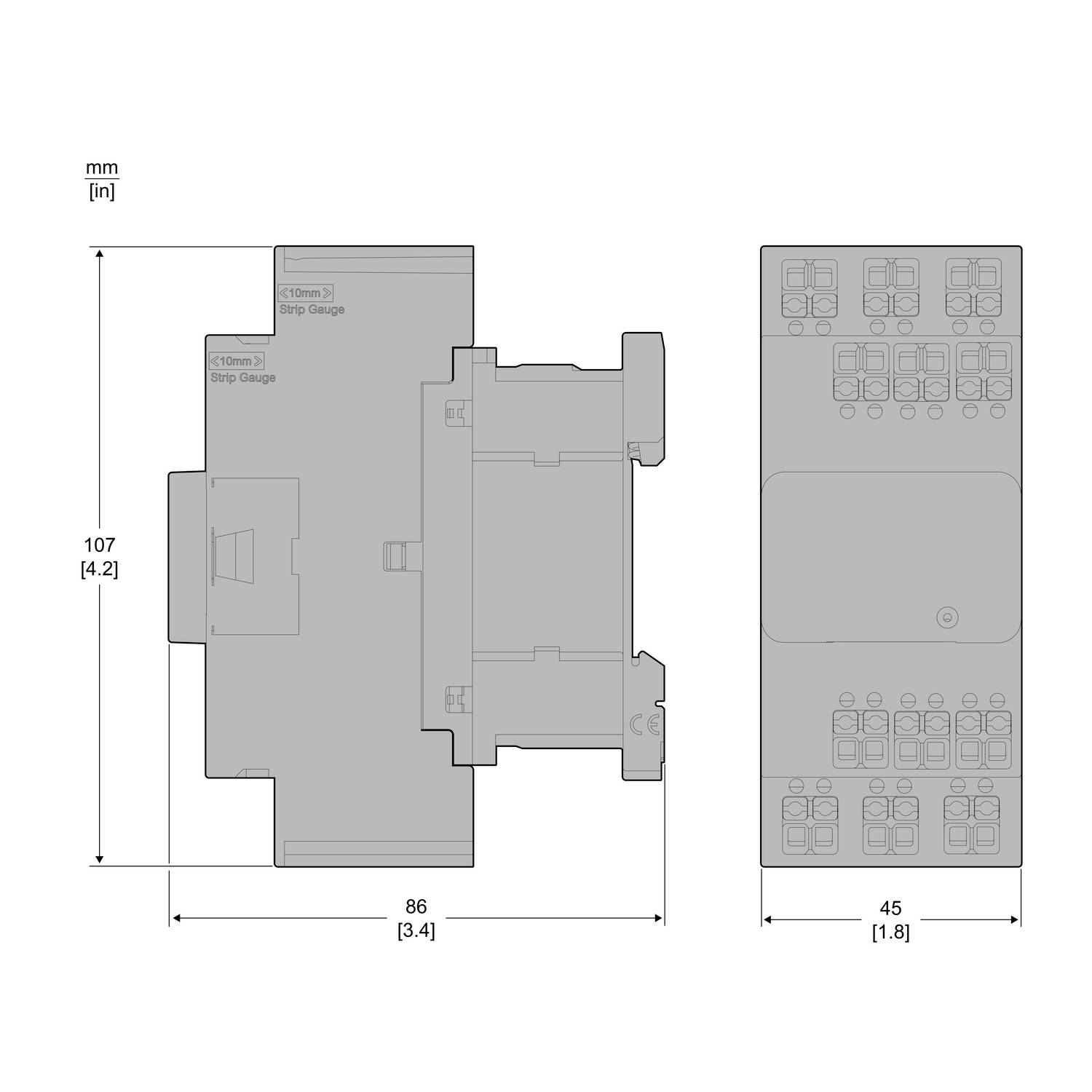

Technický výkres súčiastky s rozmermi: 107 mm x 86 mm x 45 mm. Zobrazuje čelný a bočný pohľad vrátane usporiadania pripojovacích bodov.

1/2

Kategória výrobku

stýkač

Počet pólov

3-pólové

Výkon

4 kW

Pripojenie

Snap-In

Druh obalu

Piece

Datasheety: (PDF)

Doručenie: Št 22. 10.

Počet

Celkom (47,99 € / kus)

55,99 €

-14 %

47,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Výkonový stýkač LC1D 3p, +1NO+1NC, 4 kW, 9 A, 400 V AC3, cievka 480 V AC, SnapIN

Stýkače a motorové ističe TeSys Deca s inovatívnou technológiou zacvakávacieho pripojenia
Zacvakávacia svorka sa po správnom zasunutí vodiča zacvakne.
Optická a haptická spätná väzba o kabeláži
Flexibilné aj pevné vodiče je možné zaviesť bez koncových objímok
Beznástrojová a intuitívna obsluha
Bezpečné zapojenie aj pri silných vibráciách, nie je potrebné žiadne dodatočné utiahnutie
„Pripravené na robotizáciu“, napr. pre automatizovanú výrobu rozvádzacích skríň

Technické parametre

Druh obalu: Piece

Kategória výrobku: stýkač

Typ: LC1D09AT7

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Riadiace napätie (max.): 480 V/AC

Rozsah riadiaceho napätia: 480 V/AC (max)

Konštantný prúd (max.): 9 A

: 4 kW

Druh montáže: zaklapávacie uchytenie

Pripojenie: Snap-In

Šírka: 45 mm

V: 107 mm

Hĺbka: 86 mm

Rozmer.: (š x v x h) 45 x 107 x 86 mm

Obsah: 1 ks

: 45 mm

: 107 mm

: 86 mm

: NIE

: 4 kW

: 3

: 0

: 1

: 1

: 9 A

: 25 A

: 480-480 V

: 480-480 V

: Other

: 440-440 V

: 440-440 V

: AC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3412591 Schneider Electric LC1D09AT7 stýkač 3 spínacie 4 kW Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3412591 Schneider Electric LC1D09AT7 stýkač 3 spínacie 4 kW Piece 1 ks

Popis

Výkonový stýkač TeSys DECA. 3-pólový, 3 kontakty. Doplnkové pomocné kontakty - 1 NO + 1 NC, menovitý prevádzkový výkon pri AC-3, 400 V 4 kW, menovitý prevádzkový prúd Ie pri AC-3, 400 V 9 A, cievka 480 V AC. Rozmery (ŠxVxH) 45x107x86 mm, hmotnosť 0,32 kg. Kategória AC-3, AC-1, AC-4. bez integrovaného modulu zapojenia. Rýchle, bezpečné a bezúdržbové pripojenie napájania pomocou terminálu SnapIN. Vhodné pre bezpečnostné aplikácie vďaka mechanicky prepojeným kontaktom a zrkadlovým kontaktom.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
