Name: Schneider Electric LC1D32ABL stýkač 3 spínacie 15 kW Piece 1 ks
Brand: Schneider Electric
SKU: 3412763
Availability: InStock

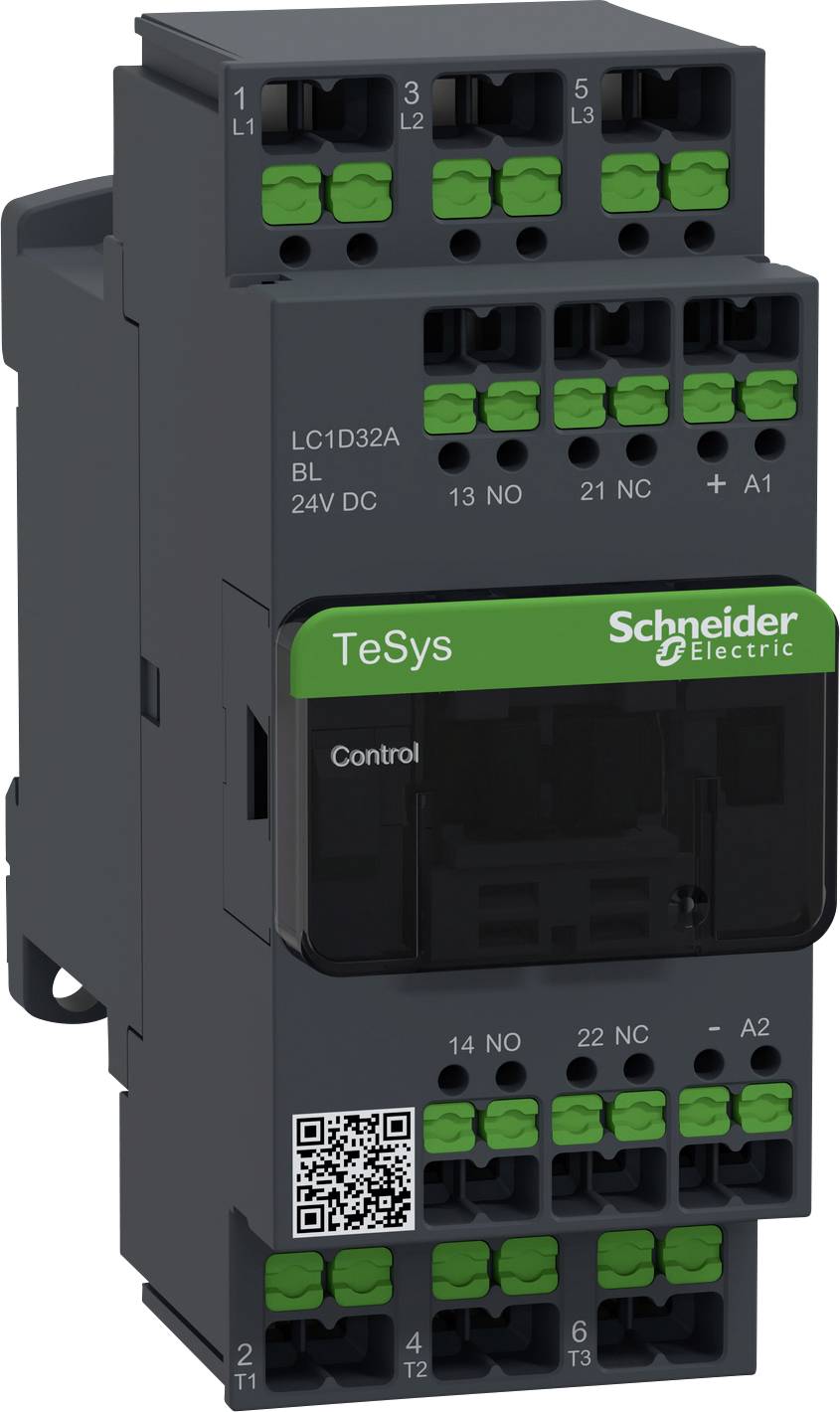

Stykač Schneider Electric s označením 'TeSys'. Prepojenia a svorky so zelenými a čiernymi prvkami sú viditeľné.

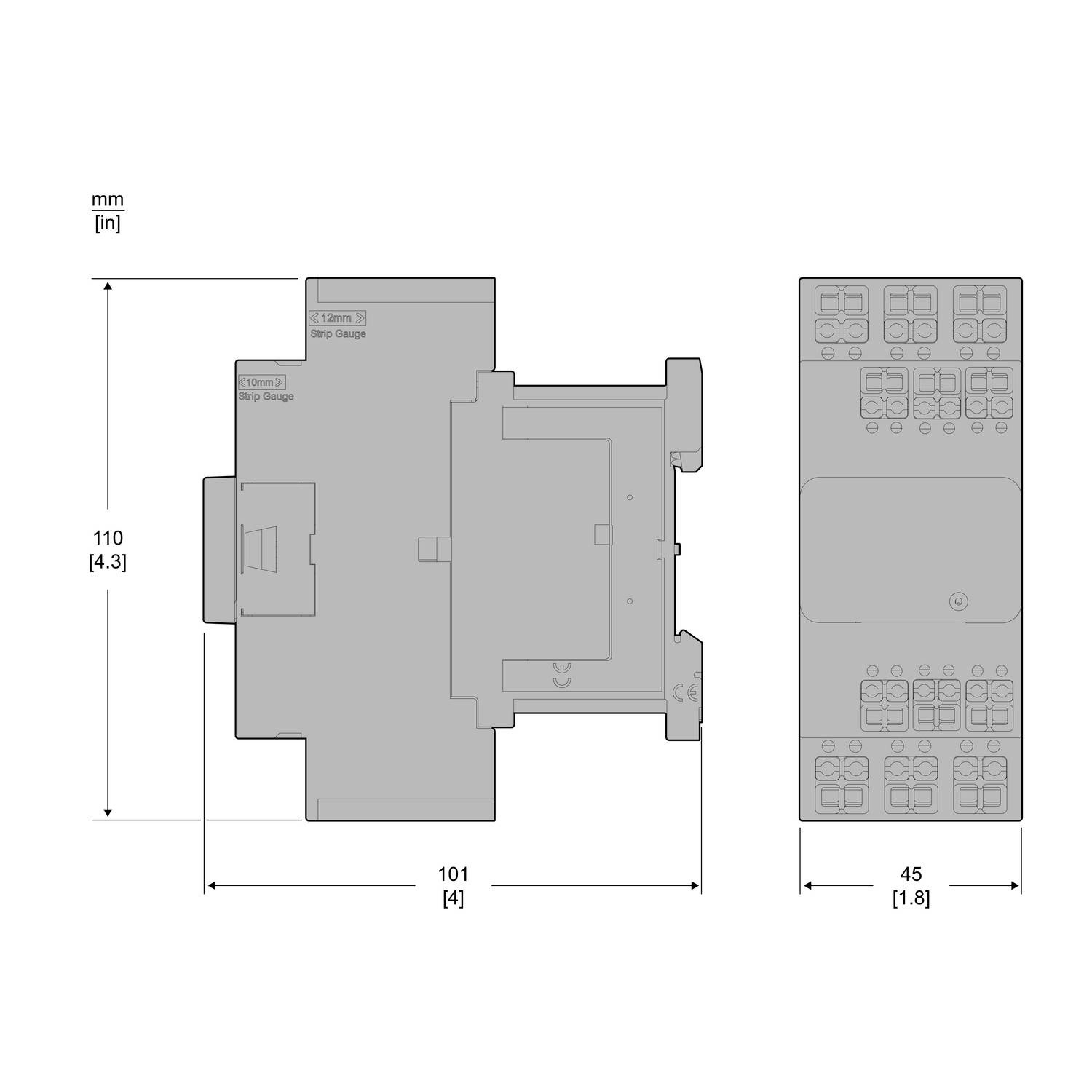

Elektrická súčiastka s rozmermi 110 mm x 101 mm x 45 mm. Predná strana obsahuje viaceré konektory. Rozmery sú uvedené v milimetroch.

1/2

Kategória výrobku

stýkač

Počet pólov

3-pólové

Výkon

15 kW

Pripojenie

Snap-In

Druh obalu

Piece

Datasheety: (PDF)

Doručenie: Št 15. 10.

10 Ks

Počet

Celkom (119,99 € / kus)

119,99 €

s DPH

Doprava zadarmo

Už len 10 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Výkonový stýkač LC1D 3p, +1NO+1NC, 15 kW, 32 A, 400 V AC3, cievka 24 V DC s nízkou spotrebou energie, SNAP IN

Stýkače a motorové ističe TeSys Deca s inovatívnou technológiou pripojenia SNAP IN
Svorkovnica SNAP IN sa po správnom zasunutí vodiča zacvakne.
Optická a haptická spätná väzba o kabeláži
Flexibilné aj pevné vodiče je možné zaviesť bez dutinky.
Beznástrojová a intuitívna obsluha
Bezpečné zapojenie aj pri silných vibráciách, nie je potrebné žiadne dodatočné utiahnutie.
„Pripravené na robotizáciu“, napr. pre automatizovanú výrobu rozvádzacích skríň

Technické parametre

Druh obalu: Piece

Kategória výrobku: stýkač

Typ: LC1D32ABL

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 V/DC (max)

Konštantný prúd (max.): 50 A

: 15 kW

Pripojenie: Snap-In

: IP20

Šírka: 45 mm

V: 110 mm

Hĺbka: 101 mm

Rozmer.: (š x v x h) 45 x 110 x 101 mm

Obsah: 1 ks

: 45 mm

: 85 mm

: 101 mm

: NIE

: 15 kW

: 3

: 0

: 1

: 1

: 32 A

: 50 A

: 24-24 V

: Other

: DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3412763 Schneider Electric LC1D32ABL stýkač 3 spínacie 15 kW Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3412763 Schneider Electric LC1D32ABL stýkač 3 spínacie 15 kW Piece 1 ks

Popis

Výkonový stýkač TeSys DECA. 3-pólový, 3 normálne zatvorené kontakty. Doplnkové pomocné kontakty - 1 normálne otvorený + 1 normálne zatvorený, menovitý prevádzkový výkon pri AC-3, 400 V 15 kW, menovitý prevádzkový prúd Ie pri AC-3, 400 V 32 A, cievka 24 V DC. Rozmery (ŠxVxH) 45x110x95 mm, hmotnosť 0,32 kg. Kategória AC-3, AC-1, AC-4. Integrovaná obojsmerná dióda obmedzujúca amplitúdu. Rýchle, bezpečné a bezúdržbové pripojenie napájania pomocou svorkovnice SNAP IN. Vhodné pre bezpečnostné aplikácie vďaka mechanicky prepojeným kontaktom a zrkadlovým kontaktom. Pružinová svorka SNAP IN umožňuje pripojenie vodiča v priebehu jednej sekundy. To predstavuje úsporu času 96 percent v porovnaní s približne 30 sekundami pri skrutkových spojoch. V porovnaní s pružinovými svorkami a systémami s konektormi typu push-in je zapojenie so systémom SNAP IN až o 88 percent rýchlejšie.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
