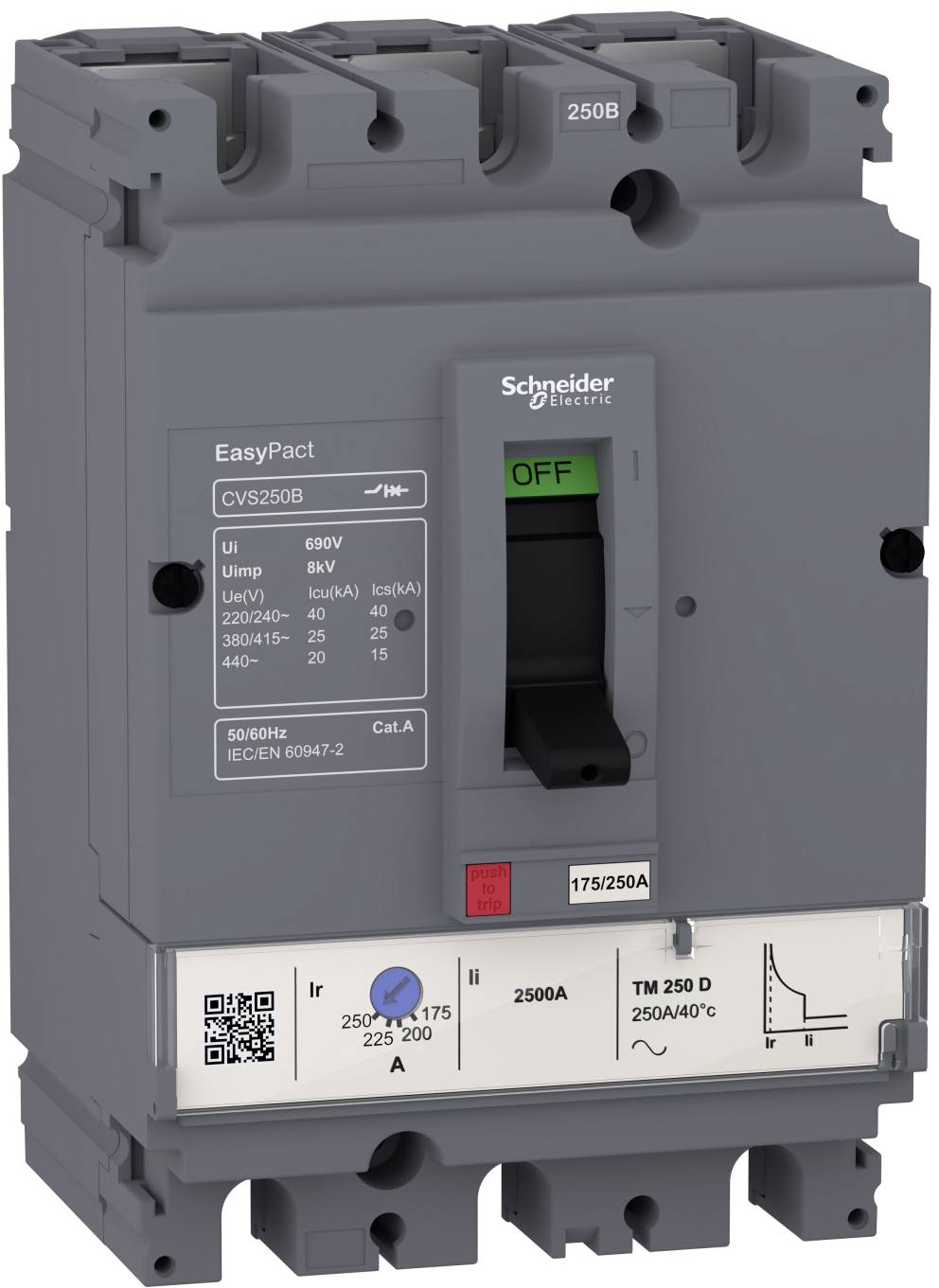

Schneider Electric LV510304 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0 - 50 A Spínacie napätie (max.): 440 V/AC (
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
výkonový vypínač
Rozsah nastavenia prúdu (max.)
50 A
Druh obalu
Piece
Typ
LV510304
Rozsah nastavenia prúdu (min.)
0 A
Datasheety: (PDF)
Počet
Celkom (179,99 € / kus)
209,99 €
-14 %
179,99 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Typ pripojenia hlavného obvodu: Skrutková svorka
- Počet kontaktov pomoci ako prepínačov: 0
- Konštrukcia ovládacieho prvku: Gombík
- Menovitý trvalý prúd Iu: 100 A
- Menovitý skratový vypínací prúd Icu pri 400 V, 50 Hz: 25 kA
- Menovité napätie: 440 – 440 V
- Rozsah nastavenia okamžitej skratovej spúšte: 500 – 500 A
- Vhodné na montáž na DIN lištu: nie
- Typ zariadenia: Vstavané zariadenie, Technológia pevnej inštalácie
- Montáž na DIN lištu voliteľná: nie
- Integrovaná ochrana proti zemnému skratu: nie
- Kompletná jednotka s ochrannou jednotkou: áno
- S indikátorom spúšte: áno
- S integrovanou podpäťovou spúšťou: nie
- Integrovaný motorový pohon: nie
- Voliteľný motorový pohon: nie
- Poloha pripojenia hlavného obvodu: predná
- Strata výkonu: 8,25 W
- Nastavenie prúdu ochrany pred preťažením: 0 – 50 A
- Druh obalu
Piece
- Kategória výrobku
výkonový vypínač
- Typ
LV510304
- Rozsah nastavenia prúdu (min.)
0 A
- Rozsah nastavenia prúdu (max.)
50 A
- Rozsah nastavenia (prúd)
0 - 50 A
- Počet pólov
3-pólové
- Spínacie napätie (max.)
440 V/AC
- Druh montáže
pevná montáž
IP40
- Hĺbka
86 mm
- Šírka
105 mm
- V
161 mm
- Rozmer.
(š x v x h) 105 x 161 x 86 mm
- Obsah
1 ks
- Pólov
3
100 A
NIE
3
0-50 A
0
440-440 V
8.25 W
IP40
Front side
NIE
Screw connection
Wing knob
ÁNO
25 kA
500-500 A
NIE
NIE
NIE
Built-in device fixed built-in technique
NIE
ÁNO
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3755211 Schneider Electric LV510304 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0 - 50 A Spínacie napätie (max.): 440 V/AC (
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3755211 Schneider Electric LV510304 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0 - 50 A Spínacie napätie (max.): 440 V/AC (
Popis
EasyPact CVS100B je 3-pólový istič pre pevnú montáž s vysokým výkonom a úspornými funkciami. Je to optimalizovaná voľba na ochranu malých a stredne veľkých budov. Vypínacia schopnosť (Icu) je 25 kA rms pri 415 V AC 50/60 Hz. Prevádzkové napätie je 440 V AC 50/60 Hz. Tento produkt je vybavený tepelno-magnetickou spúšťou (TMD) s menovitým prúdom 50 A. Spúšť TMD ponúka nastaviteľnú tepelnú ochranu proti preťaženiu a pevnú magnetickú ochranu. Tento 3-pinový variant (105 mm x 161 mm x 86 mm) môže byť vybavený rôznymi voliteľnými funkciami a príslušenstvom. EasyPact CVS100B spĺňa medzinárodné normy (IEC 60947, CCC, EAC). Môže byť inštalovaný v rozvádzačoch triedy izolácie II, pretože ide o predné montované zariadenie triedy II (IEC 60664-1).
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
