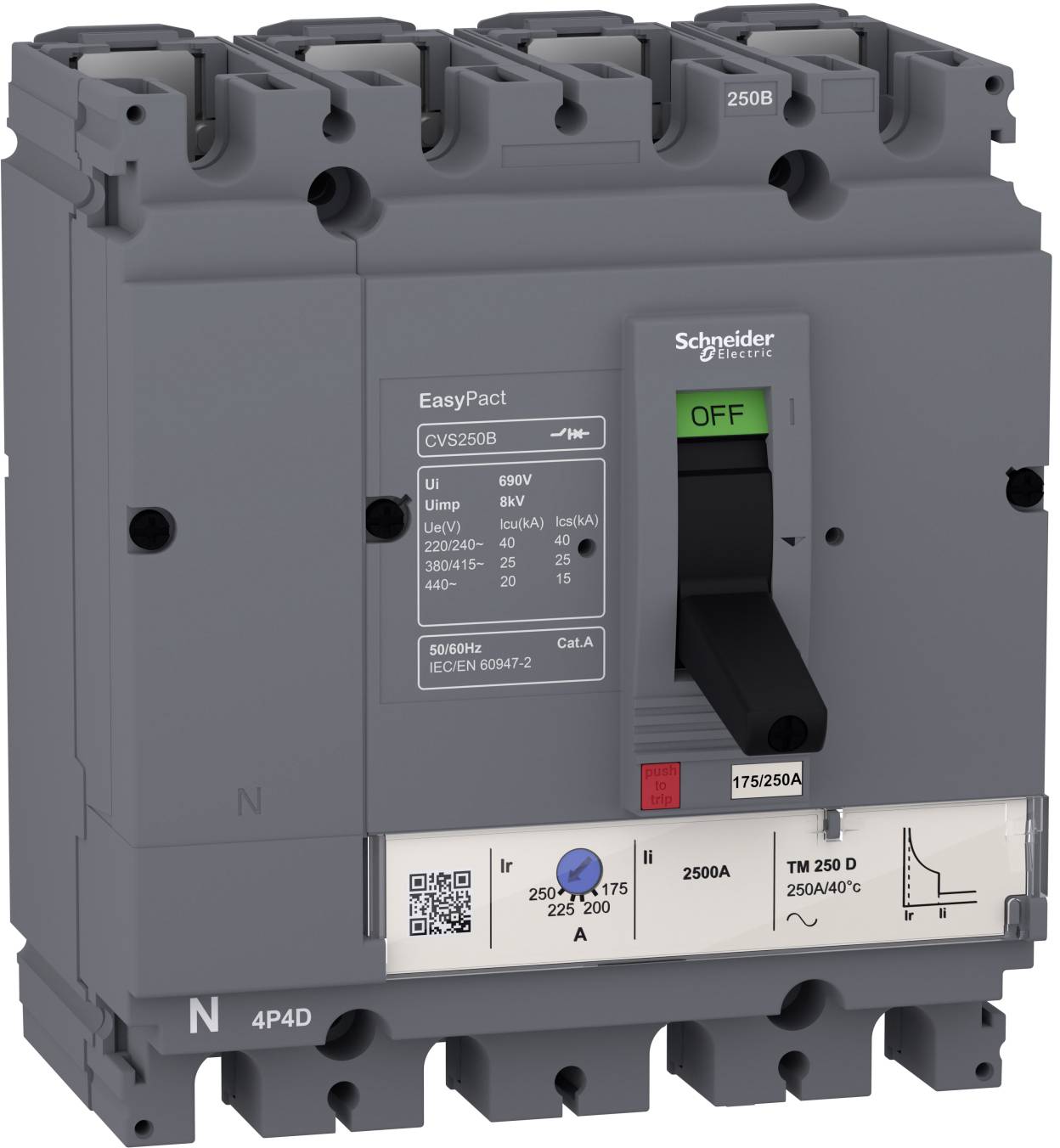

Name: Schneider Electric LV510315 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0 - 500 A Spínacie napätie (max.): 440 V/AC
Brand: Schneider Electric
SKU: 3755253
Availability: BackOrder

Schneider Electric LV510315 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0 - 500 A Spínacie napätie (max.): 440 V/AC -0

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

500 A

Typ

LV510315

Rozsah nastavenia prúdu (min.)

0 A

Rozsah nastavenia (prúd)

0 - 500 A

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (244,99 € / kus)

295,00 €

-17 %

244,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ pripojenia hlavného obvodu: Skrutková svorka
Počet kontaktov pomoci ako prepínačov: 0
Konštrukcia ovládacieho prvku: Gombík
Menovitý trvalý prúd Iu: 100 A
Menovitý skratový vypínací prúd Icu pri 400 V, 50 Hz: 25 kA
Menovité napätie: 440 – 440 V
Rozsah nastavenia okamžitej skratovej spúšte: 500 – 500 A
Vhodné na montáž na DIN lištu: nie
Typ zariadenia: Vstavané zariadenie, Technológia pevnej inštalácie
Montáž na DIN lištu voliteľná: nie
Integrovaná ochrana proti zemnému skratu: nie
Kompletná jednotka s ochrannou jednotkou: áno
S indikátorom spúšte: áno
S integrovanou podpäťovou spúšťou: nie
Integrovaný motorový pohon: nie
Voliteľný motorový pohon: nie
Poloha pripojenia hlavného obvodu: predná
Strata výkonu: 7,62 W
Nastavenie prúdu ochrany pred preťažením: 0 – 63 A

Kategória výrobku: výkonový vypínač

Typ: LV510315

Rozsah nastavenia prúdu (min.): 0 A

Rozsah nastavenia prúdu (max.): 500 A

Rozsah nastavenia (prúd): 0 - 500 A

Počet pólov: 4-pólové

Spínacie napätie (max.): 440 V/AC

Druh montáže: pevná montáž

: IP40

Hĺbka: 86 mm

Šírka: 140 mm

V: 161 mm

Rozmer.: (š x v x h) 140 x 161 x 86 mm

Obsah: 1 ks

Pólov: 4

: 100 A

: NIE

: 4

: 0-63 A

: 0

: 440-440 V

: 7.62 W

: IP40

: Front side

: NIE

: Screw connection

: Wing knob

: ÁNO

: 25 kA

: 500-500 A

: NIE

: NIE

: NIE

: Built-in device fixed built-in technique

: NIE

: ÁNO

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Druh obalu

Schneider Electric C063B3WM výkonový vypínač 1 ks Spínacie napätie (max.): 690 V/AC (š x v x h) 210 x 327 x 147 mm Piece

Objednávacie číslo:3756416

Doručenie: Po 26. 10.

Conrad Electronic

Piece

Min.: 1

Násobky: 1

3 195,00 €^*

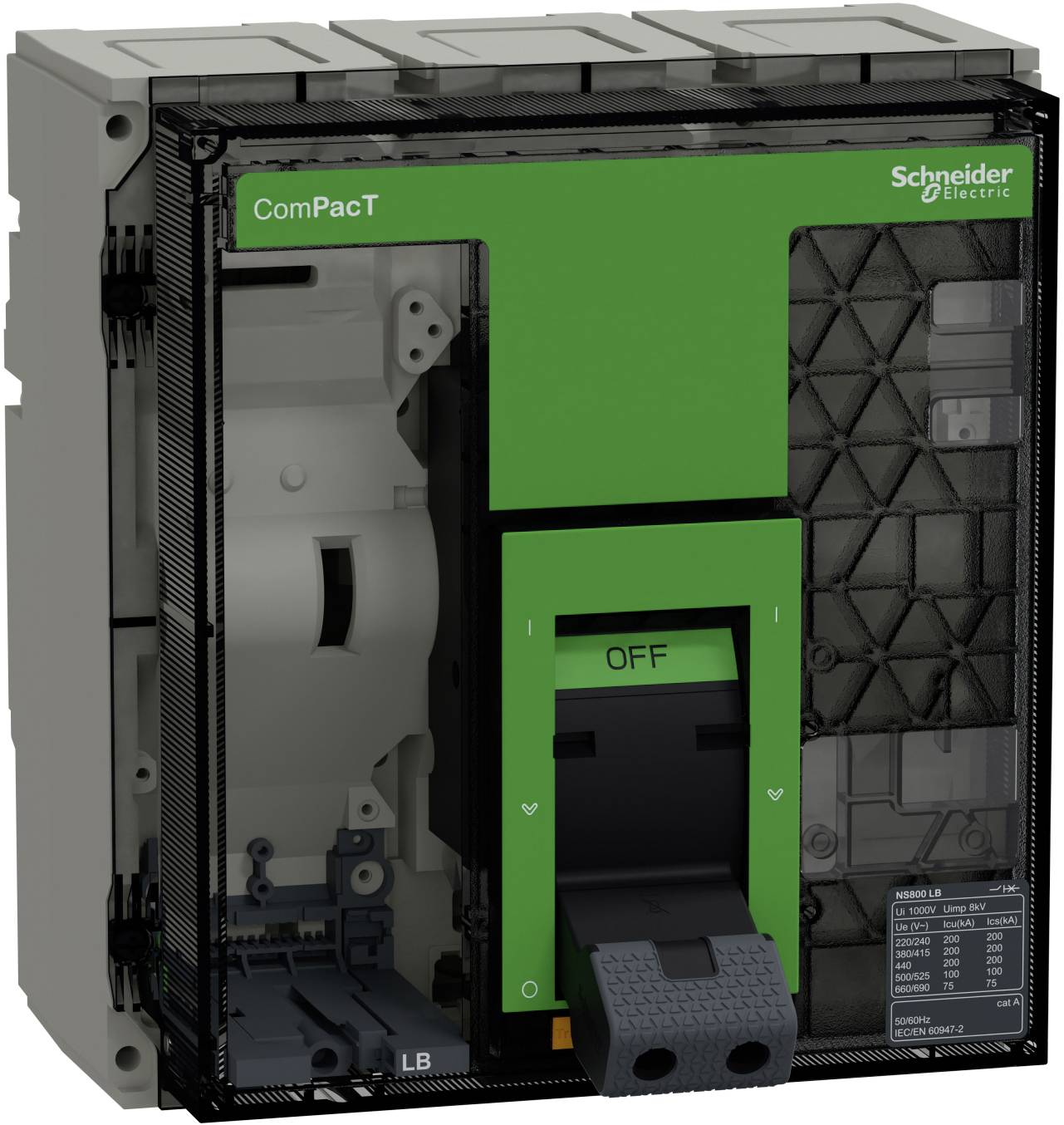

Schneider Electric C080B3FM výkonový vypínač 1 ks Spínacie napätie (max.): 690 V/AC (š x v x h) 210 x 327 x 147 mm Piece

Objednávacie číslo:3756419

Doručenie: Po 26. 10.

Conrad Electronic

Piece

Min.: 1

Násobky: 1

3 539,00 €^*

Schneider Electric C080B3WM výkonový vypínač 1 ks Spínacie napätie (max.): 690 V/AC (š x v x h) 210 x 327 x 147 mm Piece

Objednávacie číslo:3756420

Doručenie: Po 26. 10.

Conrad Electronic

Piece

Min.: 1

Násobky: 1

3 589,00 €^*

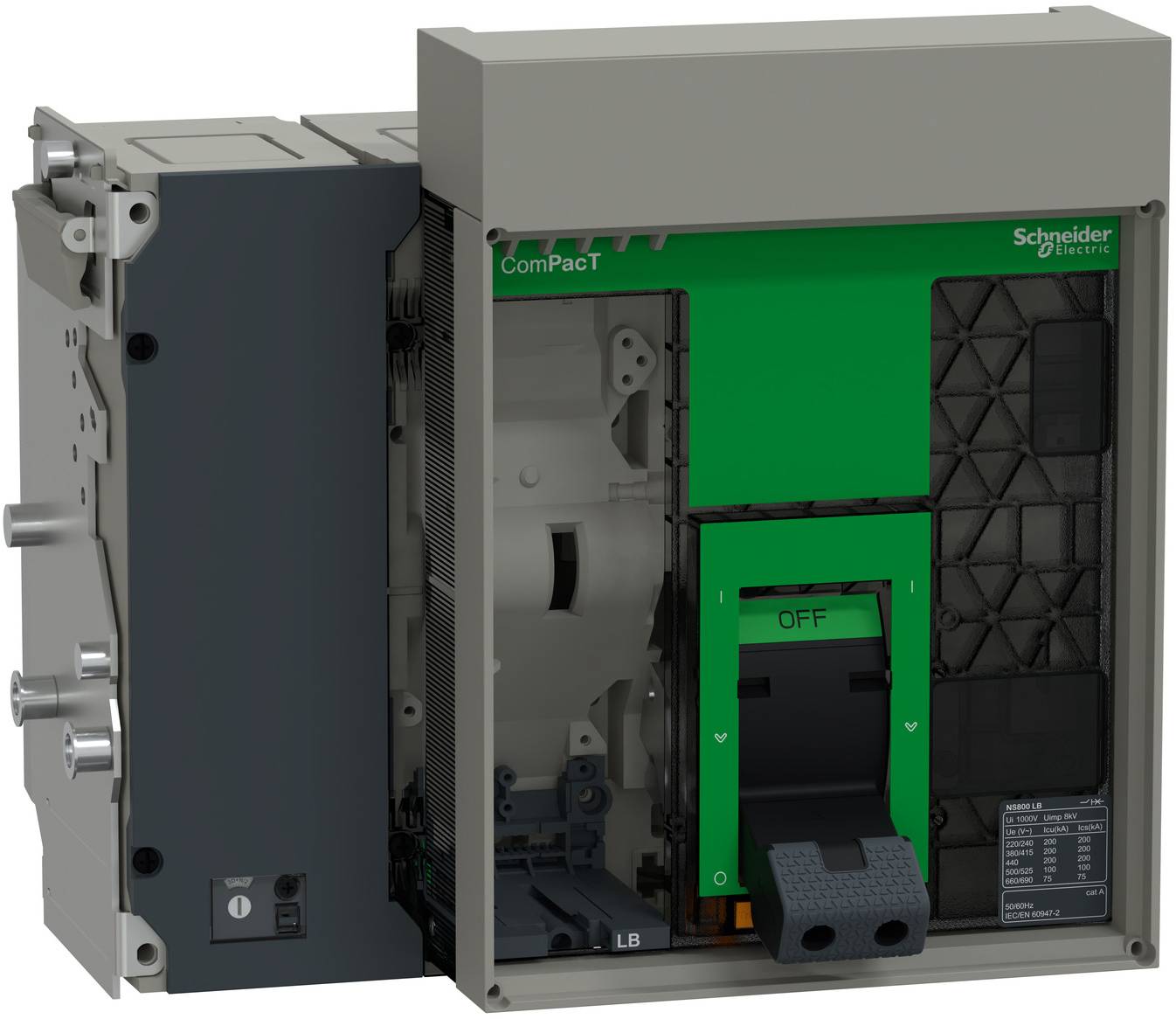

Schneider Electric C080B4WM výkonový vypínač 1 ks Spínacie napätie (max.): 690 V/AC (š x v x h) 280 x 327 x 147 mm Piece

Objednávacie číslo:3756422

Doručenie: Po 26. 10.

Conrad Electronic

Piece

Min.: 1

Násobky: 1

4 765,00 €^*

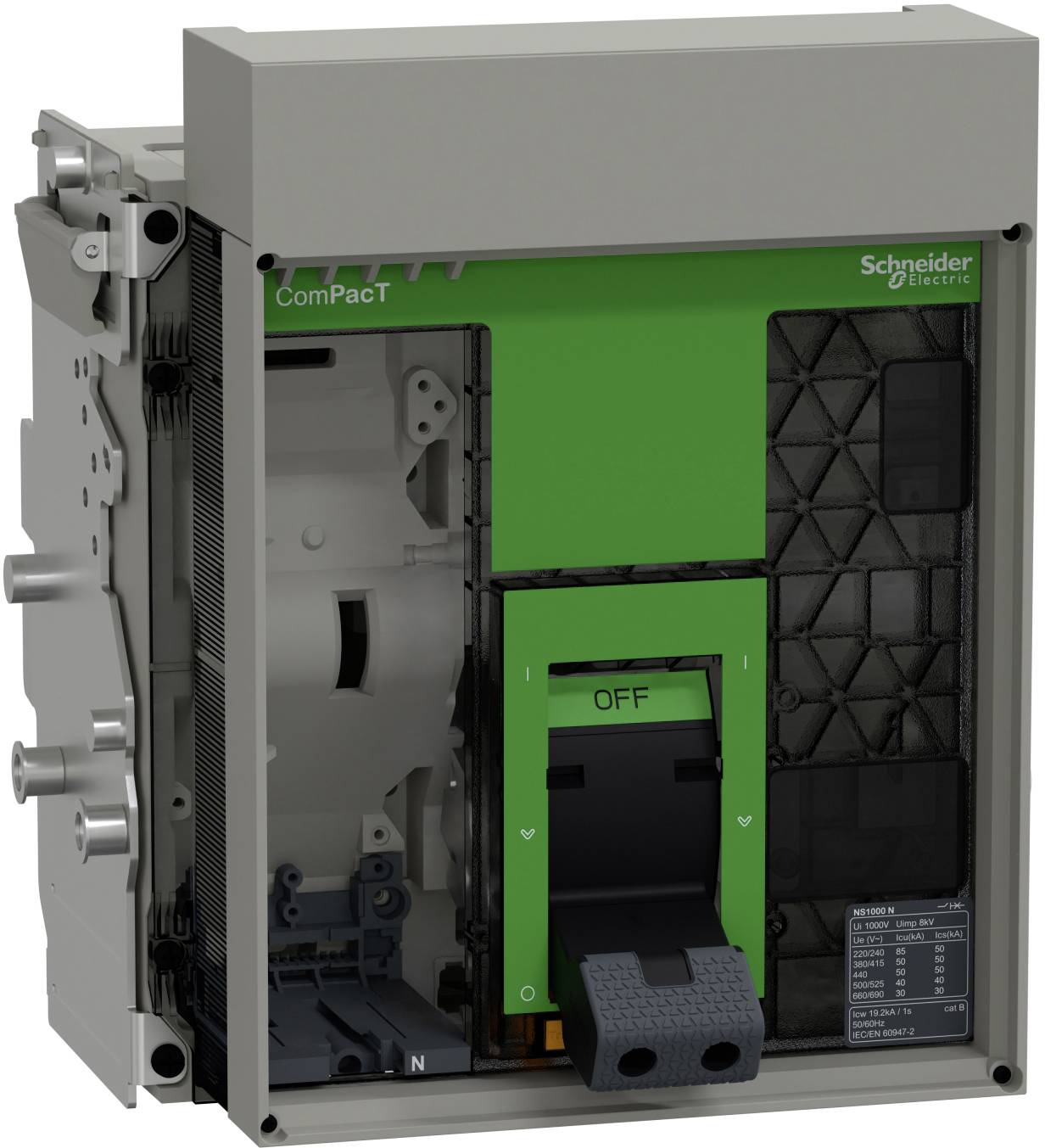

Schneider Electric C100N3WM výkonový vypínač 1 ks Spínacie napätie (max.): 690 V/AC (š x v x h) 210 x 327 x 147 mm Piece

Objednávacie číslo:3756429

Doručenie: Po 26. 10.

Conrad Electronic

Piece

Min.: 1

Násobky: 1

2 729,00 €^*

Schneider Electric C10M2TM063 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 700 - 700 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 161 x 86 mm Piece

Objednávacie číslo:3754712

Doručenie: Po 26. 10.

Conrad Electronic

Piece

Min.: 1

Násobky: 1

229,99 €^*

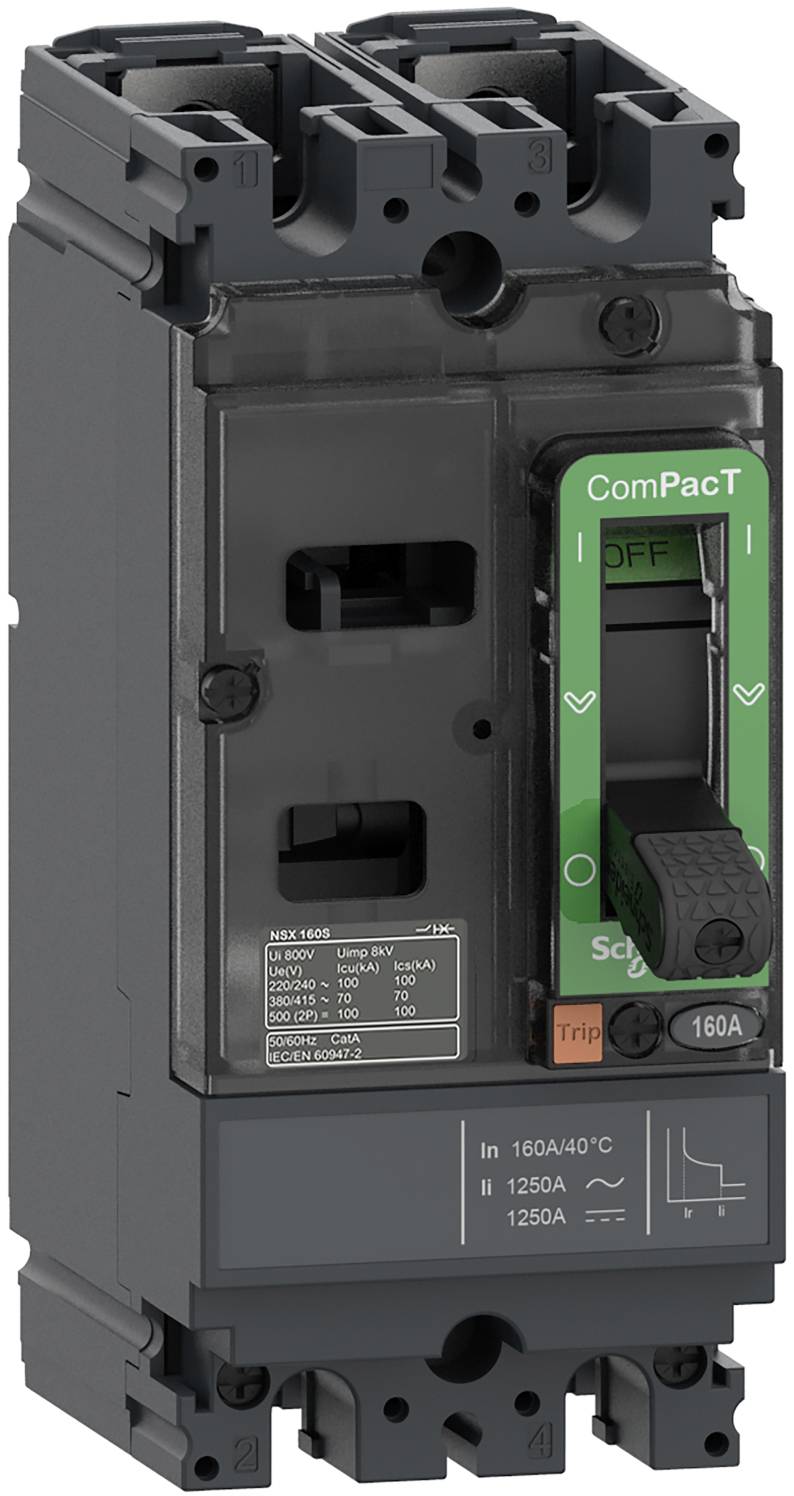

Schneider Electric C10M2TM080 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 80 - 80 A (š x v x h) 70 x 161 x 86 mm

Objednávacie číslo:3754713

Doručenie: Po 26. 10.

Conrad Electronic

Min.: 1

Násobky: 1

265,00 €^*

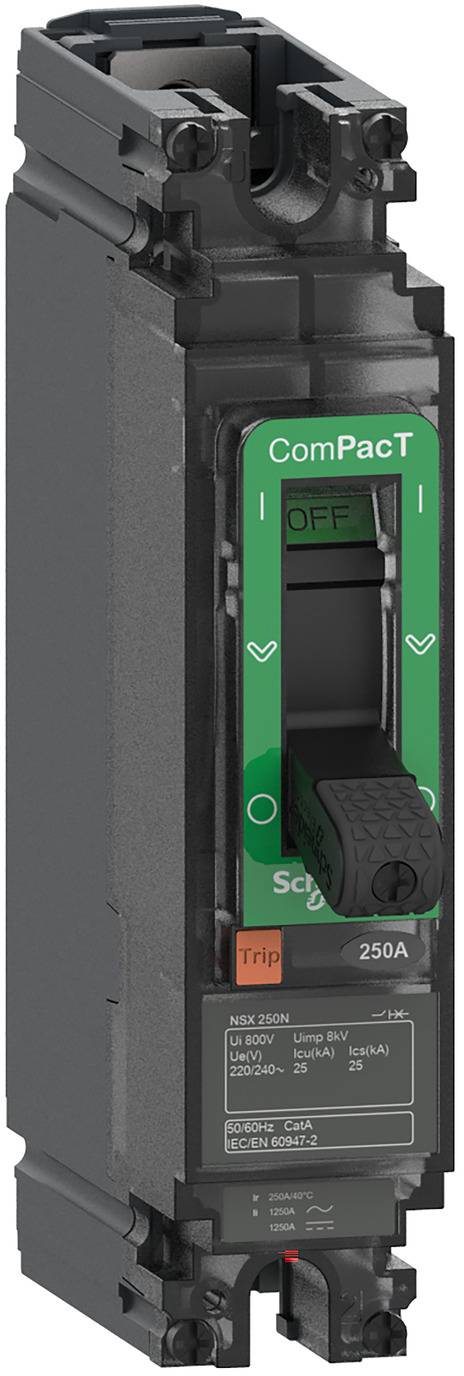

Schneider Electric C10N1TM016 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 260 - 260 A Spínacie napätie (max.): 277 V/AC (š x v x h) 35 x 161 x 86 mm Single

Objednávacie číslo:3754714

Doručenie: Po 26. 10.

Conrad Electronic

Single

Min.: 1

Násobky: 1

234,99 €^*

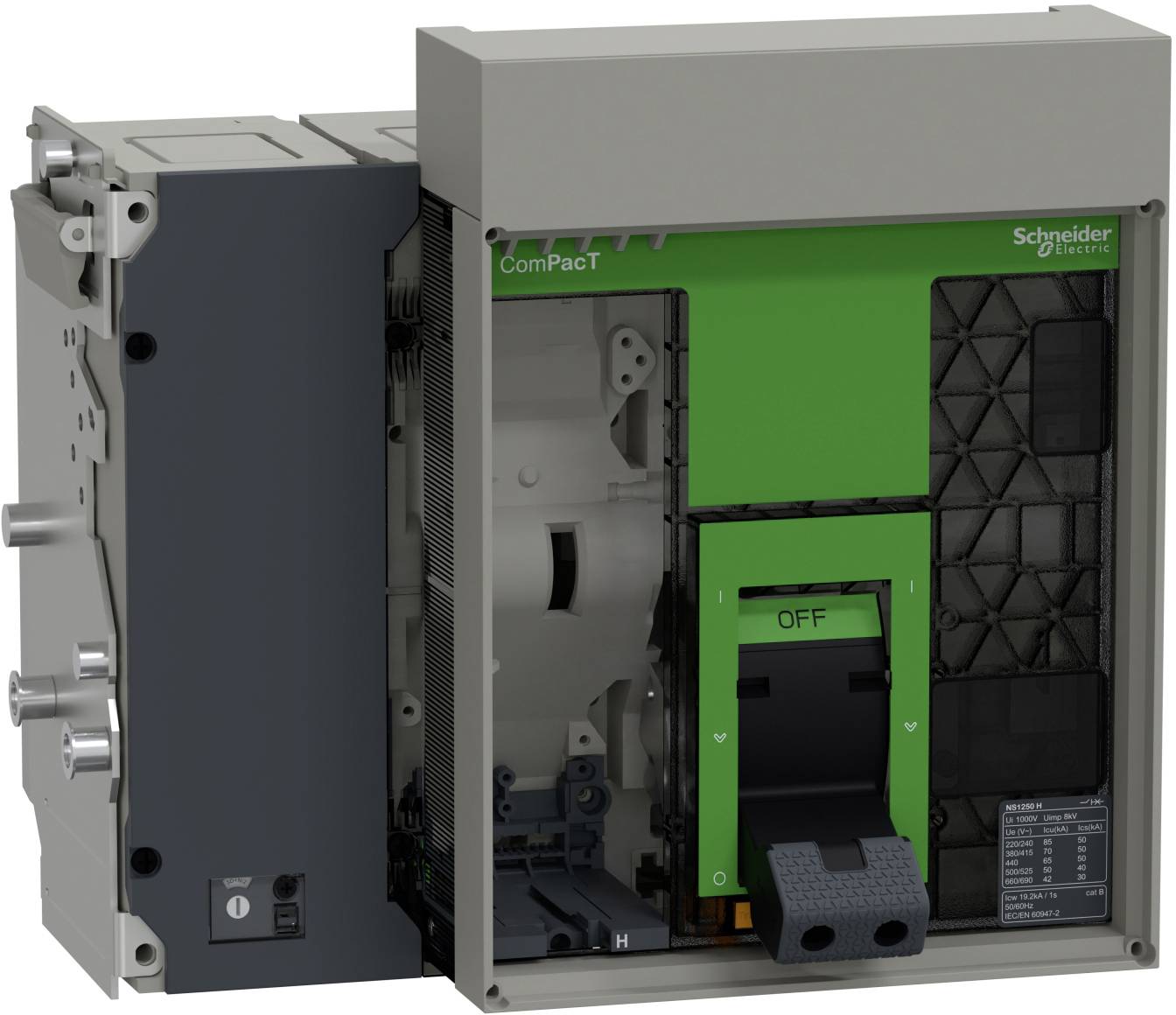

Schneider Electric C125H4WM výkonový vypínač 1 ks Spínacie napätie (max.): 690 V/AC (š x v x h) 280 x 327 x 147 mm Piece

Objednávacie číslo:3756438

Doručenie: Po 26. 10.

Conrad Electronic

Piece

Min.: 1

Násobky: 1

5 829,00 €^*

Schneider Electric C160H4WM výkonový vypínač 1 ks Spínacie napätie (max.): 690 V/AC (š x v x h) 280 x 327 x 147 mm Piece

Objednávacie číslo:3756431

Doručenie: Po 26. 10.

Conrad Electronic

Piece

Min.: 1

Násobky: 1

9 315,00 €^*

Na stiahnutie

Datasheet

Datasheet 3755253 Schneider Electric LV510315 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0 - 500 A Spínacie napätie (max.): 440 V/AC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3755253 Schneider Electric LV510315 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0 - 500 A Spínacie napätie (max.): 440 V/AC

Popis

EasyPact CVS100B je 4-pólový istič pre pevnú montáž s vysokým výkonom a úspornými funkciami. Je to optimalizovaná voľba na ochranu malých a stredne veľkých budov. Vypínacia schopnosť (Icu) je 25 kA rms pri 415 V AC 50/60 Hz. Prevádzkové napätie je 440 V AC 50/60 Hz. Tento produkt je vybavený tepelno-magnetickou spúšťou (TMD) s menovitým prúdom 63 A. Spúšť TMD ponúka nastaviteľnú tepelnú ochranu proti preťaženiu a pevnú magnetickú ochranu. Tento 4-pinový variant (140 mm x 161 mm x 86 mm) môže byť vybavený rôznymi voliteľnými funkciami a príslušenstvom. EasyPact CVS100B spĺňa medzinárodné normy (IEC 60947, CCC, EAC). Môže byť inštalovaný v rozvádzačoch triedy izolácie II, pretože ide o predné montované zariadenie triedy II (IEC 60664-1).

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
