Name: Schneider Electric ovládací panel
Brand: Schneider Electric
SKU: 3756212
Availability: BackOrder

1/6

Kategória výrobku

ovládací panel

Trieda energetickej účinnosti

nie je relevantná

Rozmer.

(š x v) 34.5 mm x 80.5 mm

Šírka

34.5 mm

80.5 mm

Datasheety: (PDF)

Doručenie: St 28. 10.

Počet

Celkom (77,99 € / kus)

77,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Vzdialený displej, Modicon M173, optimalizovaný, zapustená montáž LED, 4-tlačidlová klávesnica, ovládač pripojenia k LAN zbernici

Dodatočné informácie:

Technické parametre

Počet úrovní, ochrana heslom: 0
Počet farieb displeja: 1
Počet programovateľných funkčných kláves: 0
Počet hardvérových rozhraní priemyselného Ethernetu: 0
Počet paralelných hardvérových rozhraní: 0
Počet sériových hardvérových rozhraní RS-232: 0
Počet sériových hardvérových rozhraní RS-422: 0
Počet sériových hardvérových rozhraní RS-485: 0
Počet sériových hardvérových rozhraní TTY: 0
Počet ďalších hardvérových rozhraní: 1
Počet hardvérových rozhraní USB: 0
Počet bezdrôtových hardvérových rozhraní: 0
Počet online jazykov: 1
Počet rozhraní PROFINET: 0
Počet systémových kláves: 4
Počet kláves s LED diódami: 0
Typ zobrazenia: iné
Prevádzková teplota: -20-65 °C
Šírka prednej strany: 34,5 mm
Hĺbka vstavania: 34.6 mm
Bezdrôtový štandard Bluetooth: nie
Rádiový štandard GPRS: nie
Rádiový štandard GSM: nie
Bezdrôtový štandard UMTS: nie
Bezdrôtový štandard WLAN 802.11: nie
Vhodné pre bezpečnostné funkcie: nie
Výška prednej strany: 80,5 mm
IO-Link Master: nie
Spotreba prúdu: 1.5 W
S abecednou klávesnicou: nie
Výstup tlače: nie
S farebným displejom: áno
So systémom hlásení (vrátane vyrovnávacej pamäte a potvrdenia): nie
So zobrazením správ: nie
S numerickou klávesnicou: nie
So vzorcami: nie
So softvérovými rozhraniami: nie
Využiteľná pamäť pre projekty/používateľov: 0 kB
Možnosť zobrazenia (výstupu) procesnej hodnoty: áno
Možnosť zadania (vstupu) procesnej hodnoty: áno
Stupeň krytia (IP), predná strana: IP20
Stupeň ochrany (NEMA), predná strana: iný
Typ napájacieho napätia: AC/DC
Dotyková technológia: bez
Montáž na DIN lišty možná: nie
Podporuje protokol pre AS-Interface Safety at Work: nie
Podporuje protokol pre ASI: nie
Podporuje CAN protokol: nie
Podporovaný protokol pre dátovú diaľnicu: nie
Podporovaný protokol DeviceNet: nie
Podporovaný protokol DeviceNet Safety: nie
Podporuje protokol pre EtherCAT: nie
Podporuje protokol pre EtherNet/IP: nie
Podporuje protokol Foundation Fieldbus: nie
Podporuje protokol INTERBUS: nie
Podporuje protokol INTERBUS-Safety: nie
Podporuje protokol KNX: nie
Podporuje protokol pre LON: nie
Podporovaný protokol Modbus: nie
Podporovaný protokol PROFIBUS: nie
Podporuje protokol pre PROFINET CBA: nie
Podporovaný protokol pre PROFINET IO: nie
Podporovaný protokol PROFIsafe: nie
Podporuje protokol SafetyBUS p: nie
Podporuje protokol pre SERCOS: nie
Podporuje protokol pre iné zbernicové systémy: nie
Podporovaný protokol pre SUCONET: nie
Podporuje protokol TCP/IP: nie
Napájacie napätie AC 50 Hz: 24-24 V
Napájacie napätie AC 60 Hz: 24-24 V
Napájacie napätie DC: 24-24 V
Možnosť montáže na stenu/priamo: áno
Certifikované pre UL nebezpečné prostredie, divízia 1: nie
Certifikované pre UL nebezpečné prostredie, divízia 2: nie
Certifikované pre UL skupinu nebezpečných oblastí A (acetylén): nie
Certifikované pre skupinu nebezpečných oblastí UL B (vodík): nie
Certifikované pre skupinu nebezpečných oblastí UL C (etylén): nie
Certifikované pre skupinu nebezpečných oblastí UL D (propán): nie
Certifikované pre skupinu nebezpečných oblastí UL E (kovový prach): nie
Certifikované pre skupinu nebezpečných oblastí UL F (prach obsahujúci uhlík): nie
Certifikované pre UL skupinu nebezpečných oblastí G (nevodivý prach): nie
Certifikované pre UL pre nebezpečné prostredie triedy I: áno
Certifikované pre UL nebezpečné prostredie triedy II: nie
Certifikované pre UL nebezpečné prostredie triedy III: nie
Ďalšie softvérové komponenty na stiahnutie: nie
Rozmery produktu, hĺbka: 34,6 mm

Kategória výrobku: ovládací panel

Rozmer.: (š x v) 34.5 mm x 80.5 mm

: nie je relevantná

Šírka: 34.5 mm

V: 80.5 mm

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3756212 Schneider Electric ovládací panel

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3756212 Schneider Electric ovládací panel

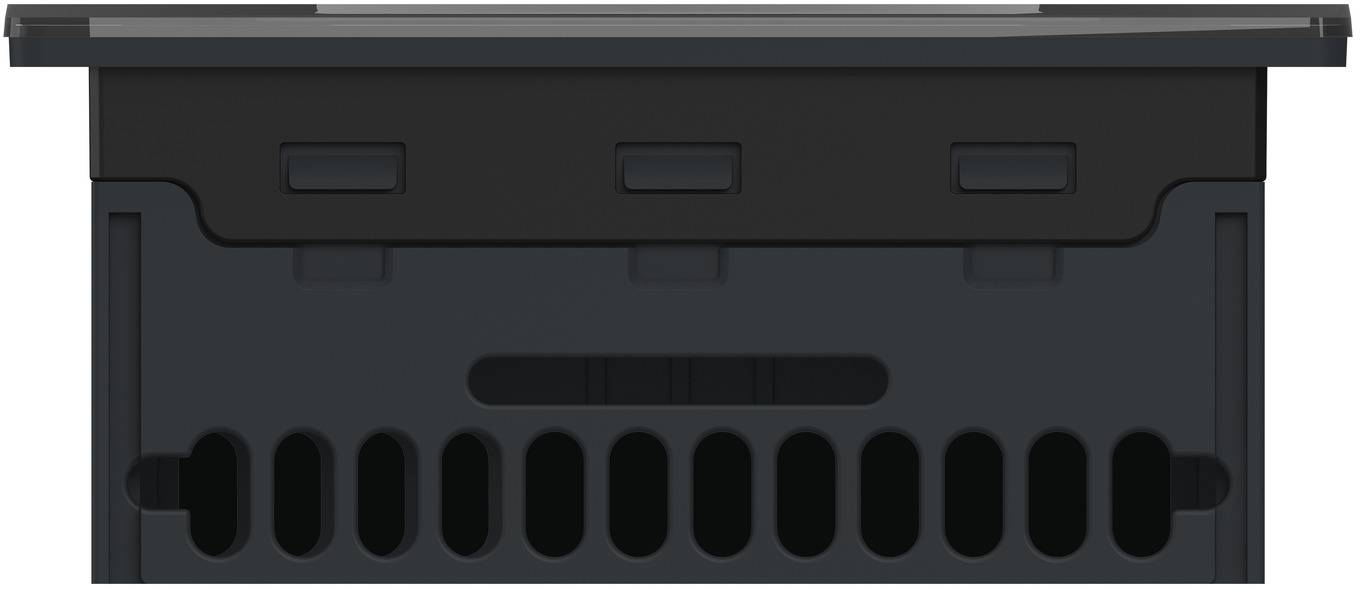

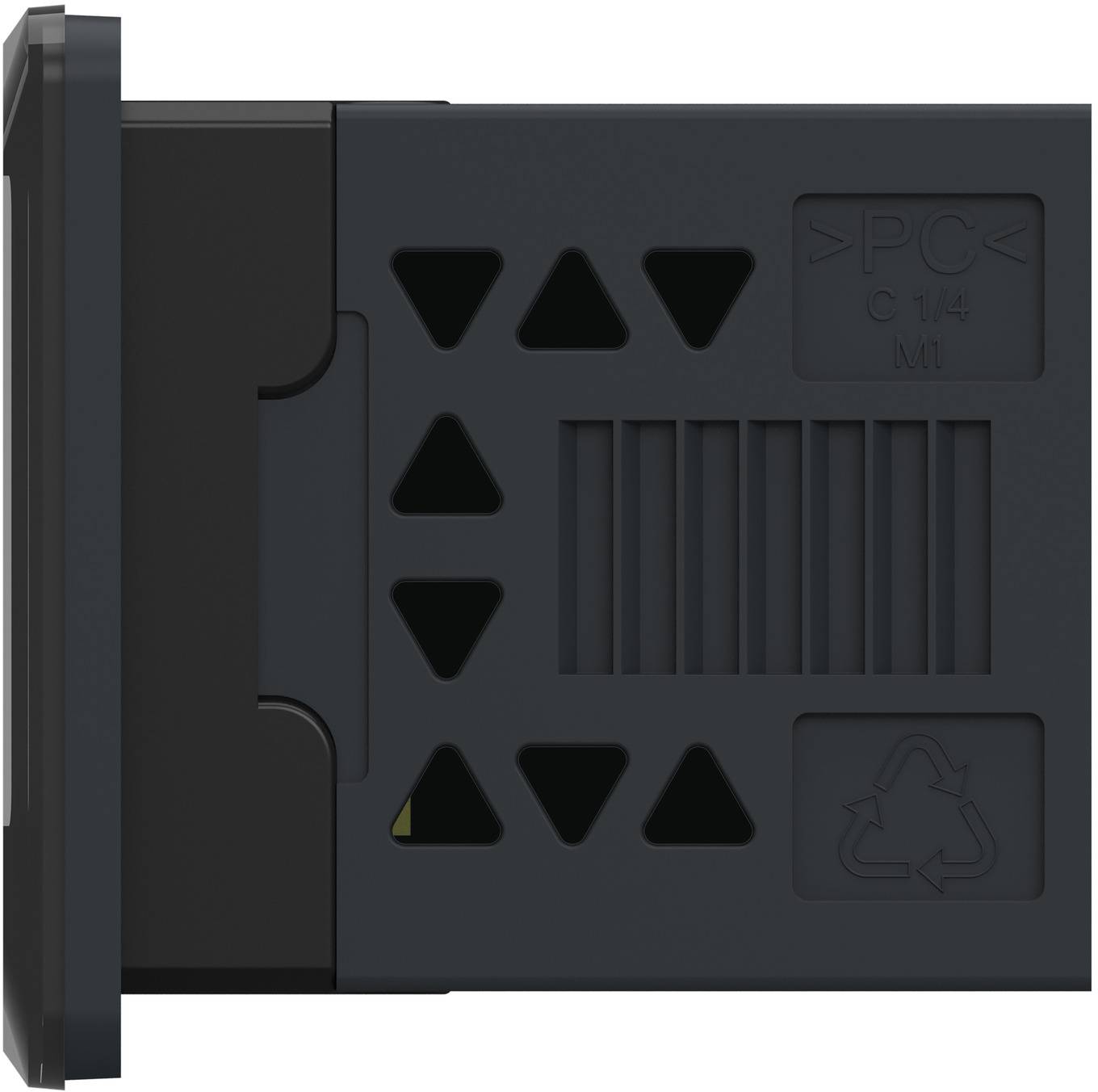

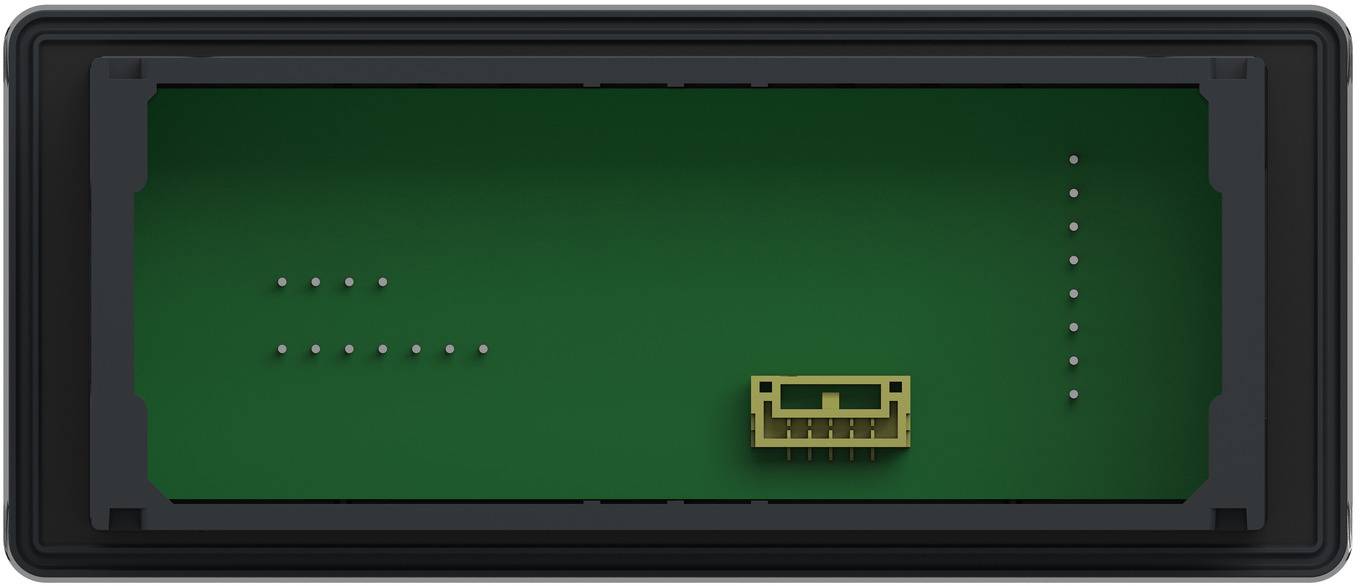

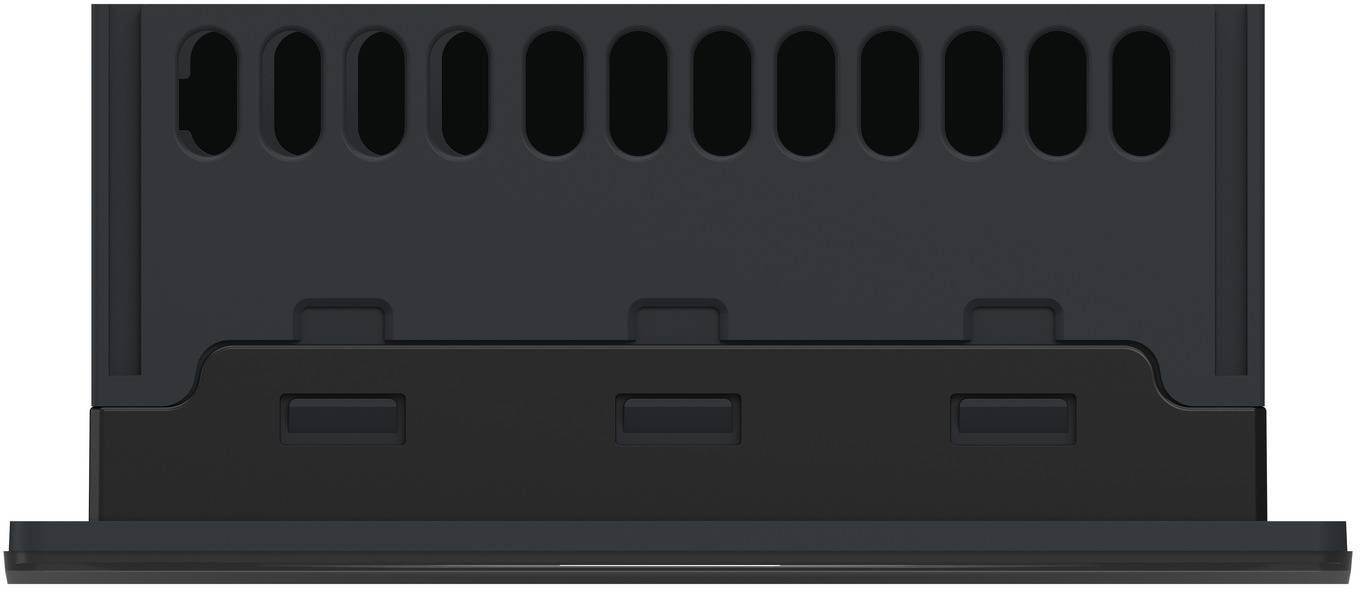

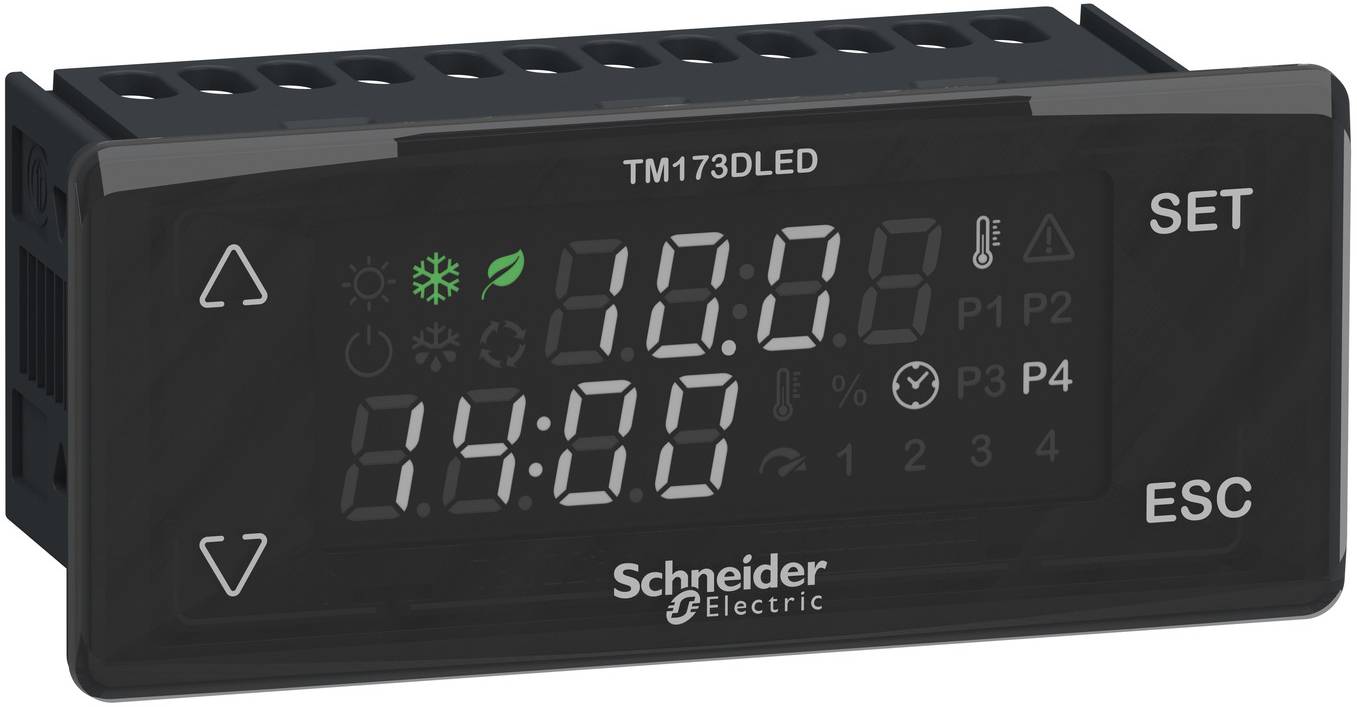

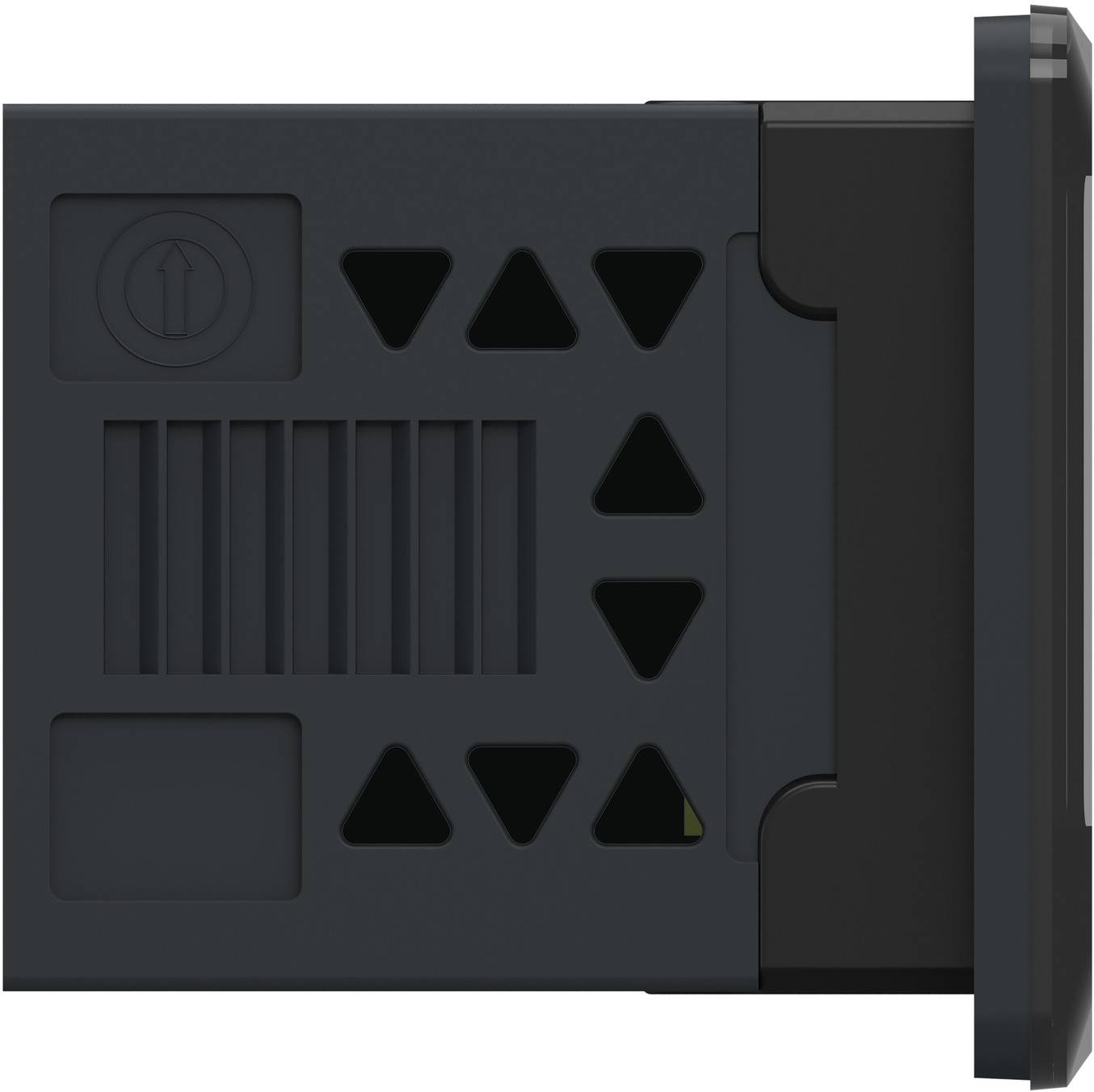

Popis

PLC riadiaca jednotka Modicon M173 v optimalizovanej verzii je súčasťou série Modicon M171/M172/M173, riadiacich systémov určených pre aplikácie HVAC/čerpadlá. Vzdialený displej má 4-tlačidlovú klávesnicu a používa sa na zobrazenie údajov a zadávanie ovládacích prvkov. Komunikácia medzi vzdialeným displejom a ovládačom prebieha cez proprietárnu LAN zbernicu. Vzdialený panel je napájaný cez ovládač. Rozmery diaľkového displeja sú: šírka 74 mm, hĺbka 30 mm, výška 32 mm. Vzdialený displej je kompatibilný so všetkými optimalizovanými riadiacimi jednotkami Modicon M173. Inštalácia sa vykonáva inštaláciou zariadenia do dverí rozvádzacej skrinky pomocou montážneho príslušenstva.
