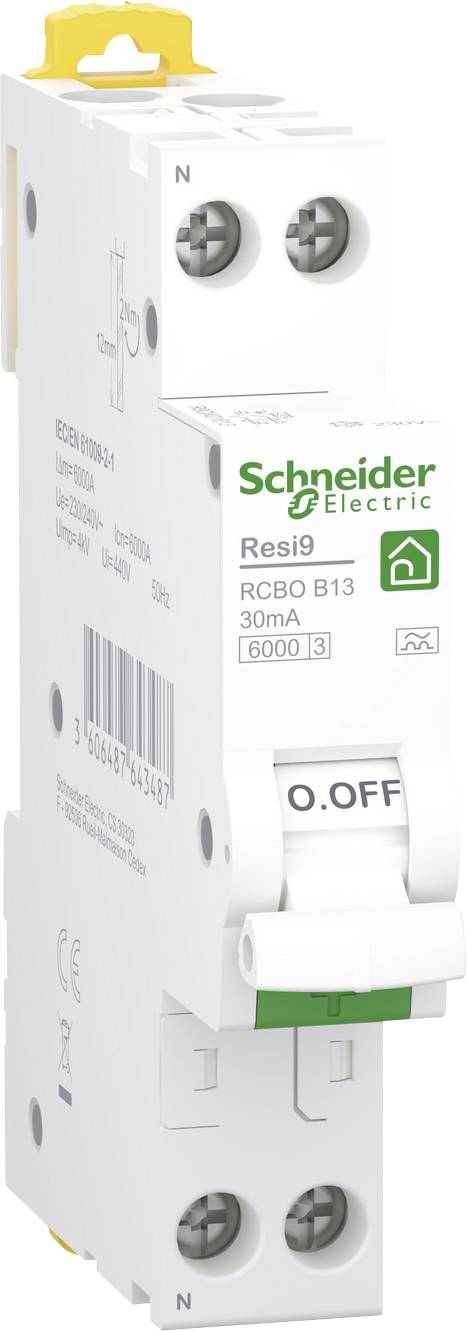

Schneider Electric R9DX01613 ochranný prúdový spínač 13 A 0.03 A 230 V
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
ochranný prúdový spínač
Pólov
1
Spúšťacie charakteristika
B
Jmenotivý zvyškový prúd
0.03 A
Menovitý prúd - filter
13 A
Datasheety: (PDF)
Technické parametre
- Uzemňovací systém: TN-S TT TN-CS TN
- Typ produktu alebo komponentu: Prúdový chránič s nadprúdovou ochranou (RCBO)
- Pripojenia - svorky:
- Tunelové svorky (horné alebo spodné) - 1 - 16 mm² - pevné
- Tunelové svorky (horné alebo spodné) - 1 - 10 mm² - flexibilné
- Tunelové svorky (horné alebo spodné) - 1 - 10 mm² - flexibilné s dutinkou
- Kategória výrobku
ochranný prúdový spínač
- Pólov
1
- Spúšťacie charakteristika
B
- Jmenotivý zvyškový prúd
0.03 A
- Farba
biela
- Rozmer.
(š x v x h) 18 x 91 x 69 mm
- Obsah
1 ks
- Menovitý prúd
13 A
- Menovitý prúd - filter
13 A
- Vypínanie
6000 A
- Menovité napätie
230 V
- Šírka
18 mm
- V
91 mm
- Hĺbka
69 mm
Na stiahnutie
Datasheet
Datasheet 3754306 Schneider Electric R9DX01613 ochranný prúdový spínač 13 A 0.03 A 230 V
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3754306 Schneider Electric R9DX01613 ochranný prúdový spínač 13 A 0.03 A 230 V
Informácie
Informácie 3754306 Schneider Electric R9DX01613 ochranný prúdový spínač 13 A 0.03 A 230 V
Informácie 3754306 Schneider Electric R9DX01613 ochranný prúdový spínač 13 A 0.03 A 230 V
Popis
Chráňte a obnovte svoje projekty bytových domov
Ako doplnok k systému Resi9 prispieva prepínač Resi9 FI/LS „Compact“ v 1 TE k...
Na ochranu a zvýšenie bezpečnosti vašich zariadení a elektrických inštalácií.
Jeho kompaktný dizajn optimalizuje využitie priestoru, vďaka čomu je ideálnou voľbou pre
Projekty rekonštrukcií a bytovej výstavby.
Prepínač Resi9 FI/LS »Kompaktný« / Typ A – 6 000 A
Prúdový chránič s integrovaným miniatúrnym ističom
Prúdový chránič typu A (RCCB) – 6 000 A
Prepínač Resi9 FI/LS, kompaktný v 1 TE:
Prepínače FI/LS Resi9 zabezpečujú komplexné
Ochrana koncových obvodov (skrat, preťaženie,
a poruchové prúdy):
• Testované podľa IEC/EN 61009-1, IEC/EN 61009-2-1
• Ochrana:
• od osôb pri priamom kontakte (≤ 30 mA),
• systémov proti poruchám izolácie (≤ 300 mA),
• systémov proti nebezpečenstvu požiaru (≤ 300 mA),
• proti preťaženiu a skratu,
• Spínanie a odpájanie elektrických obvodov.
TYP A
Typ A detekuje čistý sínusový signál, ako aj pulzujúci signál
Jednosmerné poruchové prúdy:
• Je určený na ochranu elektrických obvodov alebo jednotlivých komponentov
predpísané pre domáce spotrebiče, ako napríklad...
Práčky alebo sušičky.
Optimálna ochrana pred zvyškovým prúdom pre osoby a zariadenia s naším novým kompaktným ističom Resi9 typu A FI-LS 1P+N 10A od spoločnosti Schneider Electric. Tento kompaktný FILS 1TE (18 mm) sa používa pri sieťovej frekvencii 50 Hz a prevádzkovom napätí 230 V AC. B, so skratovou schopnosťou 6 kA pri 230 V AC podľa normy EN/IEC 61009-2-1. Menovitý zvyškový prúd 30 mA, typ A, vypína pri striedavých poruchových prúdoch a nesaturuje sa pri jednosmerných poruchových prúdoch až do 6 mA. Vhodné na použitie pri prevádzkových teplotách od -25 °C do 60 °C. Mechanický červený indikátor vypnutia ističa a samostatný mechanický červený indikátor vypnutia prúdového chrániča na prednej strane zariadenia. Testovacie tlačidlo je označené písmenom „T“. Stlačením tohto tlačidla môžete otestovať funkčnosť ochranného zariadenia. Séria Resi9 FILS ponúka najlepšiu možnú ochranu v bytovej výstavbe.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
