Name: Schneider Electric servomotor SH30552P1AF4100 SH30552P1AF4100 0.71 Nm
Brand: Schneider Electric
SKU: 3756937
Availability: BackOrder

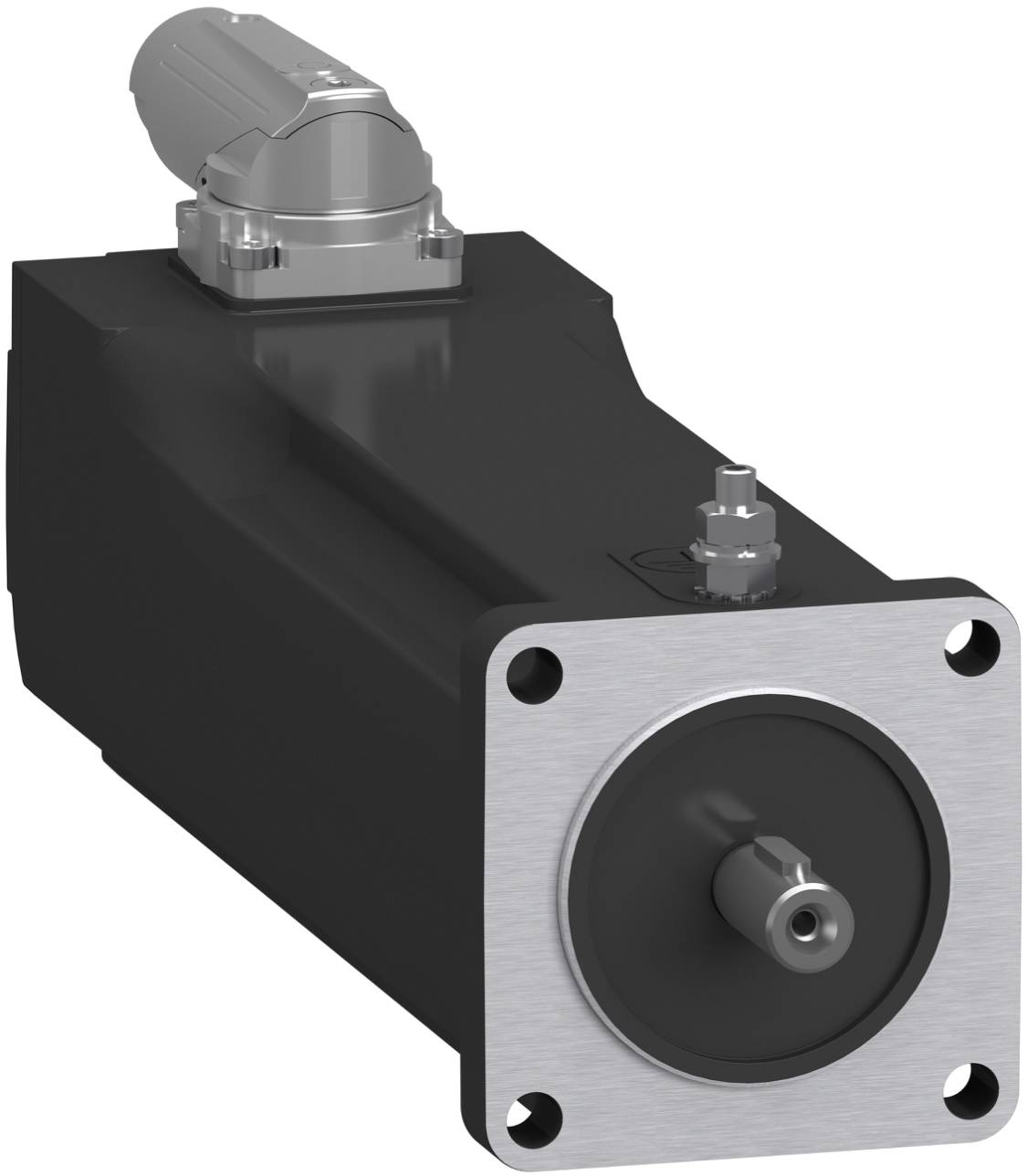

Schneider Electric servomotor SH30552P1AF4100 SH30552P1AF4100 0.71 Nm-0

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (2 359,00 € / kus)

2 869,00 €

-18 %

2 359,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Počet fáz: 3
Prevedenie konca hriadeľa: iné
Dizajn: iný
Zaťažovací cyklus: iný
Menovitá frekvencia: 50 – 60 Hz
Menovité napätie: 230 V
Prevádzková teplota: -15-120 °C
Vhodné pre reguláciu frekvencie: nie
Vnútorná bezpečnosť (IS): bez
Trieda izolácie podľa IEC: iná
Pomer klopného momentu: 2,5
Spôsob chladenia: iný
S ochranou proti kondenzácii: nie
S rezistorom s kladným teplotným koeficientom (PTC): nie
S odporovým teplomerom (RTD): nie
Trieda energetickej účinnosti motora: iná
Typ napätia: AC
Materiál krytu: iný
Preťažiteľnosť: nie

Brzdný moment: 0.71 Nm

Číslo výrobcu: SH30552P1AF4100

Typ: SH30552P1AF4100

Šírka: 55 mm

Miera príruby: 55 mm

: IP65

Prevedenie: Other

Fáza: 3

Menovitý výkon: 0.53 kW

Pólov: 3

Menovitý otáčavý moment: 0.71 Nm

Max. okolitá teplota: 120 °C

Min. okolitá teplota: -15 °C

: Other

: AC

: 230 V

: 3

: Other

: 3

: Other

: 50-60 Hz

: -15-120 °C

: IP65

: Other

: 2.5

: NIE

: NIE

: None

: NIE

: Other

: Other

: Other

: NIE

: Other

: NIE

UKCA: Nie je relevantné

Kategória výrobku: servomotor

Na stiahnutie

Datasheet

Datasheet 3756937 Schneider Electric servomotor SH30552P1AF4100 SH30552P1AF4100 0.71 Nm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3756937 Schneider Electric servomotor SH30552P1AF4100 SH30552P1AF4100 0.71 Nm

Popis

Servomotor Lexium SH3 pre automatizáciu založenú na pohybe s PacDrive 3. Táto séria striedavých servomotorov sa vyznačuje nízkym momentom zotrvačnosti rotora, čo umožňuje vysokú akceleráciu pre dynamické aplikácie. Vďaka technológii navíjania sa dosahuje vyššia hustota výkonu v kompaktnom prevedení. Toto servo má rozmer príruby 55 mm a dĺžku motora 2 stĺpce. Jeho vinutie je optimalizované pre krútiaci moment a rýchlosť. Má trvalý krútiaci moment pri zastavení 0,71 Nm a maximálny krútiaci moment 2,5 Nm. Menovité otáčky závislé od napätia dosahujú 8000 ot./min pri menovitom výkone až 0,53 kW. Koniec hriadeľa je vybavený kľúčom. Absolútny enkodér je navrhnutý ako jednootáčkový enkodér s vysokým rozlíšením 18 bitov a prenosom cez DSL. Je integrovaná prídržná brzda. Pripojenie sa vykonáva pomocou hybridného kábla pre OMC (One-Motor-Cable) s konektorom M17 k príslušným servopohonom Lexium 62. Hriadeľ a puzdro majú stupeň ochrany IP65.

Tento text bol preložený strojovo.
