Schurter SMD poistka SMD 1206 8 A pomalý -T- 1 ks Bulk | Conrad Electronic | Conrad SK

Technický výkres valcového kolíka; dĺžka: 20±0,5 mm, priemer: 5,2 (+0,1/-0,2) mm, hrúbka konca: 5,1±0,6 mm.

Technický výkres valcového kolíka; dĺžka: 20±0,5 mm, priemer: 5,2 (+0,1/-0,2) mm, hrúbka konca: 5,1±0,6 mm.

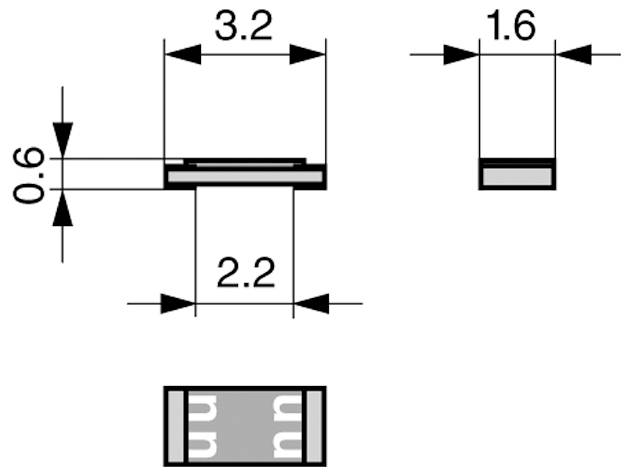

Technický diagram obdĺžnikového elektronického prvku. Tri pohľady: pohľad zhora s rozmermi 3,2x1,6mm, bočný pohľad s hrúbkou 0,6mm, pohľad zdola s dvoma kovovými kontaktmi.

1/2

Druh obalu

Bulk

Kategória výrobku

SMD poistka

Menovitý prúd - filter

8 A

Spúšťacie charakteristika

pomalý -T-

Design

SMD

Datasheety: (PDF)

Schurter

Doručenie: St 21. 10.

80 Ks

Počet

Ks

Min.: 10

Násobky: 10

Celkom (0,92158 € / kus)

9,22 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

SMD poistka 1206 pomalá T 8A

Prierazná kapacita: 100...800 A
Priamo spájkovateľné na dosku plošných spojov
UL charakteristiky
Vláknom vystužený plast, UL 94V-1
integrálne hodnoty s vysokým stupňom topenia
nepriepustná zalievacia hmota
sypký tovar

Technické parametre

Séria: UST1206
Dizajn: 1206
Montáž: Montáž dosky plošných spojov
Čas spustenia: pomalý
Puzdro: 3,2 x 1,6 mm
Použitie: Sekundárna ochrana DC a AC, obvody so špičkami nárazového prúdu, podsvietenie LCD, DC-AC meniče
Materiál puzdra: Plast (UL 94V-0)
Typ pripojenia: SMD
Klimatická trieda IEC: 55/90/21
Integrál topenia: 14 A²/s
Menovitá vypínacia schopnosť: 100 A
Menovité napätie V/AC: 32 V/AC
Menovité napätie V/DC: 63 V/DC
Pokles napätia: 60 mV
Spájkovateľnosť: 245 °C / 30 s

Druh obalu: Bulk

Kategória výrobku: SMD poistka

Rozmer.: (d x š x v) 3.2 x 1.6 x 0.6 mm

Menovitý prúd - filter: 8 A

Menovitý prúd: 8 A

Spúšťacie charakteristika: pomalý -T-

Design: SMD

Design: 1206

Materiál: plast

Dĺžka: 3.2 mm

Šírka: 1.6 mm

V: 0.6 mm

Min. teplota: -55 °C

Max. teplota: 90 °C

Obsah: 1 ks

Spĺňa RoHS: áno

Typ: 3413.0327.11

Skúšobné značky: UL 248-14, CSA22.2 č. 248.14, IEC/UL 62368-1

Materiál kontaktu: Poniklovaná meď

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3738608 Schurter SMD poistka SMD 1206 8 A pomalý -T- 1 ks Bulk

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3738608 Schurter SMD poistka SMD 1206 8 A pomalý -T- 1 ks Bulk

Popis

Poistka Schurter SMD UST1206 pomalá 100A 32VAC 63VDC 8A 3,2x1,6mm

Tento text bol preložený strojovo.

Popis

Poistka Schurter SMD UST1206 pomalá 100A 32VAC 63VDC 8A 3,2x1,6mm

Tento text bol preložený strojovo.
