Schurter SMD poistka SMD 50 A rýchly -F- 1 ks Piece | Conrad Electronic | Conrad SK

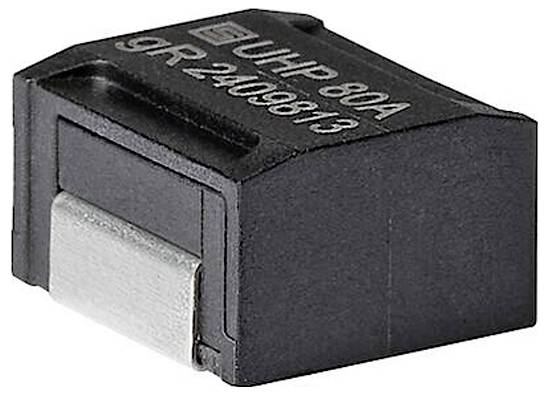

Čierny elektrónický komponent označený UHP 80A 9R 2409813, tvaru bloku so strieborným konektorom na jednej strane.

Čierny elektrónický komponent označený UHP 80A 9R 2409813, tvaru bloku so strieborným konektorom na jednej strane.

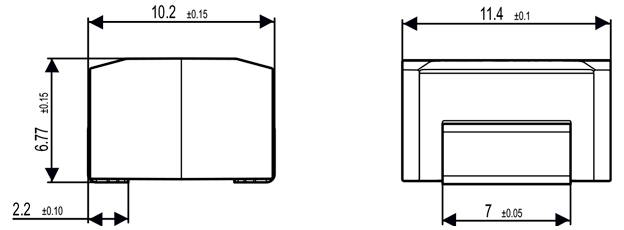

Technický výkres znázorňujúci rozmery obdĺžnikového komponentu: výška 6,77 mm, šírka 10,2 mm a 11,4 mm, hĺbka 7 mm, s hodnotami tolerancií.

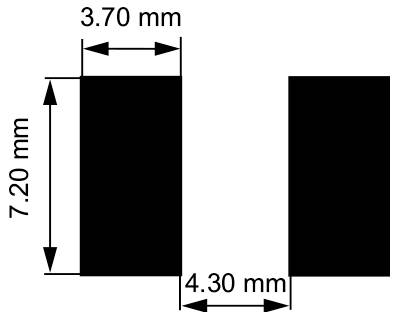

Dva čierne obdĺžniky s označenými rozmermi: obdĺžnik široký 3,70 mm a vysoký 7,20 mm a medzera medzi nimi 4,30 mm.

1/3

Druh obalu

Piece

Kategória výrobku

SMD poistka

Menovitý prúd - filter

50 A

Spúšťacie charakteristika

rýchly -F-

Design

SMD

Datasheety: (PDF)

Schurter

Doručenie: Pi 23. 10.

100 Ks

Počet

Ks

Min.: 10

Násobky: 10

Celkom (6,49 € / kus)

64,90 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

SMD poistka 11,4x10,2 50A 80VDC

SMD poistka 11,4x10,2 mm
Vysoká vypínacia schopnosť až 3000 A (pri 63 V DC)
Veľmi rýchle vypnutie pri dvojnásobku menovitého prúdu
Vďaka svojej konštrukcii poistka vypína mimoriadne presne a minimalizuje nadmerné zahrievanie okolia v prípade dvojnásobného nadprúdu.

Technické parametre

Séria: UHP
Montáž: Montáž dosky plošných spojov
Čas spustenia: rýchly
Puzdro: 11,4 x 10,2 mm
Použitie: Pre automobilový priemysel, zariadenia dátových centier, telekomunikačné zariadenia a elektrické náradie. Pre aplikácie SELV s vysokými menovitými prúdmi a požiadavkami na vypínaciu schopnosť.
Materiál puzdra: Polyftalamid
Typ pripojenia: SMD
Integrál tavenia: 1 250 A²/s
Menovitá vypínacia schopnosť: 2 000 A
Menovité napätie V/DC: 80 V/DC
Pokles napätia: 90 mV
Spájkovateľnosť: 245 °C / 3 s
Kvalifikácia: AEC-Q200

Druh obalu: Piece

Kategória výrobku: SMD poistka

Rozmer.: (d x š x v) 10.2 x 11.4 x 6.77 mm

Menovitý prúd - filter: 50 A

Menovitý prúd: 50 A

Spúšťacie charakteristika: rýchly -F-

Design: SMD

Dĺžka: 10.2 mm

Šírka: 11.4 mm

V: 6.77 mm

Min. teplota: -55 °C

Max. teplota: 125 °C

Obsah: 1 ks

Spĺňa RoHS: áno

Typ: 3-139-122

Skúšobné značky: UL 248-13, CSA C22.2 č. 248.13:22

Materiál kontaktu: zliatina medi pocínovaná

Na stiahnutie

Datasheet

Datasheet 3738246 Schurter SMD poistka SMD 50 A rýchly -F- 1 ks Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3738246 Schurter SMD poistka SMD 50 A rýchly -F- 1 ks Piece

Popis

Poistka Schurter SMD UHP rýchla 2000A 80VDC 50A 11,4x10,2mm AEC-Q200

Tento text bol preložený strojovo.

Popis

Poistka Schurter SMD UHP rýchla 2000A 80VDC 50A 11,4x10,2mm AEC-Q200

Tento text bol preložený strojovo.
