Siemens 3NP11431DA24 výkonový odpínač poistky Veľkosť poistky = 1 250 A 690 V/AC 1 ks

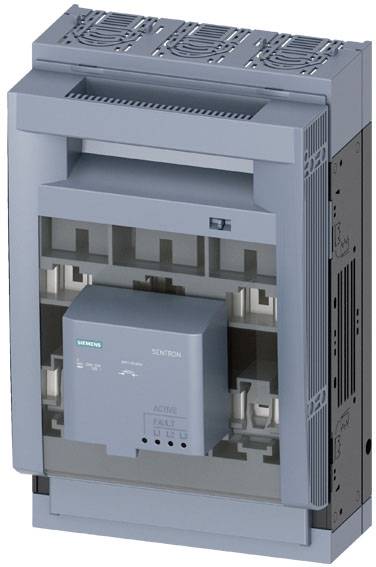

Ilustračný obrázok

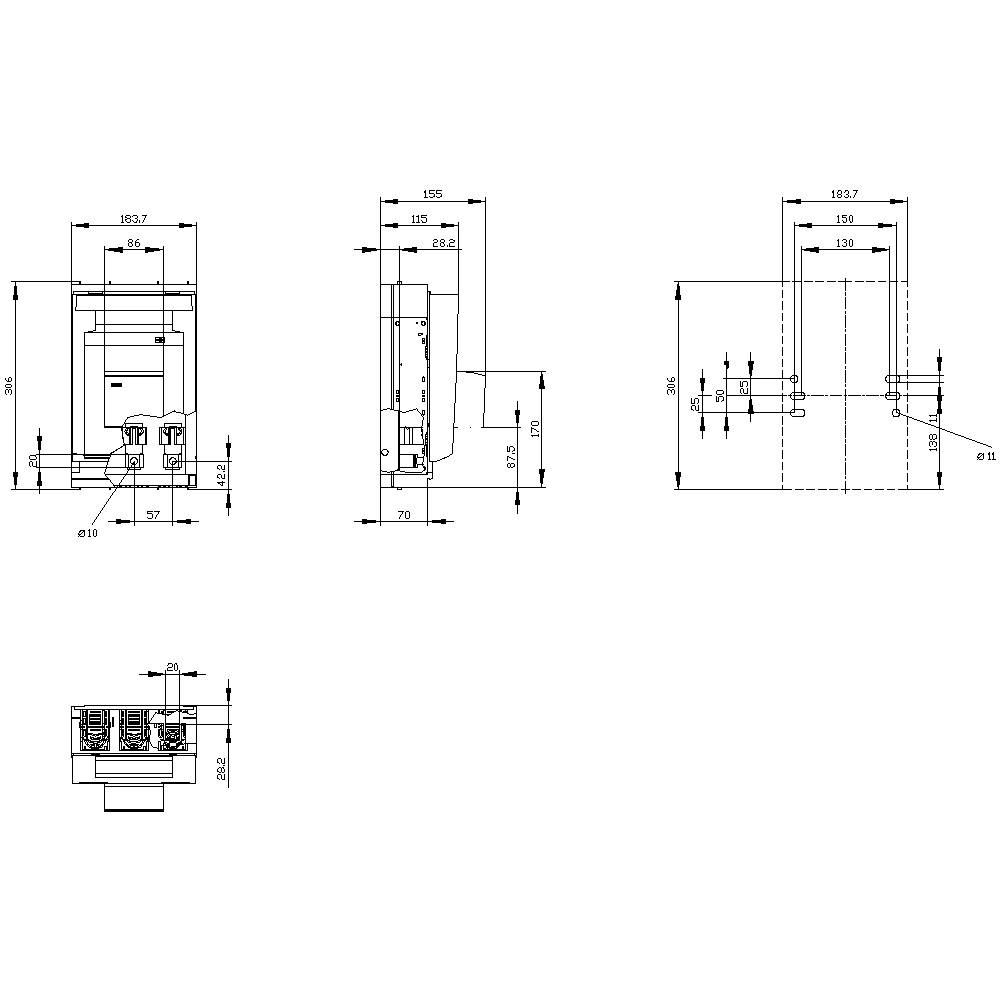

Technický výkres elektrického zariadenia s pohľadom spredu, z boku a zhora. Rozmerové údaje sú uvedené v milimetroch.

1/2

Ilustračný obrázok

Kategória výrobku

výkonový odpínač poistky

Veľkosť poistky

Pólov

Menovitý prúd - filter

250 A

Prevedenie

Úroveň krytia 70 mm

Datasheety: (PDF)

Doručenie: Po 21. 9.

Počet

Set(y)

Celkom (267,48 € / kus)

267,48 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prevedenie elektrickej prípojky / pre hlavný okruh: krabicová svorka
Verzia ovládacieho prvku: rukoväť krytu
Verzia kontroly poistiek: elektronická EFM15
Uťahovací moment / so skrutkovým spojom / minimálne: 10 Nm
Uťahovací moment / so skrutkovým spojením / maximálne: 10 Nm
Prevedenie zariadenia: pre montáž a inštaláciu na montážnu dosku
Veľkosť oddeľovača: 1 a 0
Typ montáže: montáž na podlahu
Vhodnosť na použitie / odpínač záťaže: áno
Vhodnosť na použitie / bezpečnostný spínač: áno
Vhodnosť prepínača na použitie / údržbu / opravu: áno
Montážna poloha: horizontálna/vertikálna
Mechanická životnosť (spínacie cykly) / typická: 1600
Poloha / ovládacieho prvku: vpredu
Vlastnosti produktu/uzamykanie: áno
Komponent produktu / indikátor vypnutia: áno
Vlastnosti produktu / plombovateľné: áno
Funkcia produktu / monitorovanie poistiek: áno
Rozšírenie produktu / pomocný spínač: áno
Rozšírenie produktu / voliteľné / uzamykateľnosť: áno
Rozšírenie produktu / voliteľné / monitorovanie prepäťovej ochrany: áno
Trieda ochrany IP: IP40
Stupeň krytia IP / so zapnutým vypínačom / s krytom alebo krytom káblového oka: IP40
Stupeň krytia IP / so zapnutým vypínačom / bez krytu alebo krytu káblového oka: IP30
Stupeň krytia IP / otvorené: IP20
Odolnosť proti prepätiu: 8kV
Teplota okolia / počas prevádzky / minimum: -25 °C
Teplota okolia / počas prevádzky / maximálne: 55 °C
Strata výkonu / maximum: 93 W
Stupeň znečistenia: 2
Izolačné napätie: 690V
Prierez pripojiteľného vodiča / pre hlavné kontakty / lanko / minimálne: 70 mm²
Pripojiteľný prierez vodiča / pre hlavné kontakty / lanko / maximálne: 185 mm²
Pripojiteľný prierez vodiča / pre hlavné kontakty / plný alebo lankový / minimálne: 70 mm²
Pripojiteľný prierez vodiča / pre hlavné kontakty / plný alebo lankový / maximálne: 185 mm²
Pripojiteľný prierez vodiča / pre hlavné kontakty / jemne lankový / s opracovaním konca jadra / minimálne: 70 mm²
Pripojiteľný prierez vodiča / pre hlavné kontakty / jemne lankový / s opracovaním konca jadra / maximálne: 120 mm²
Typ pripojiteľných prierezov vodičov / laminovaných vodičov / maximálne: 20 x 10 mm

Prevedenie: Úroveň krytia 70 mm

Kategória výrobku: výkonový odpínač poistky

Veľkosť poistky: 1

Pólov: 3

Spĺňa RoHS: áno

Rozmer.: (š x v x h) 183.7 x 306 x 146.5 mm

Obsah: 1 ks

Menovitý prúd: 250 A

Menovitý prúd - filter: 250 A

Menovité napätie: 690 V/AC

Šírka: 183.7 mm

V: 306 mm

Hĺbka: 146.5 mm

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2864076 Siemens 3NP11431DA24 výkonový odpínač poistky Veľkosť poistky = 1 250 A 690 V/AC 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2864076 Siemens 3NP11431DA24 výkonový odpínač poistky Veľkosť poistky = 1 250 A 690 V/AC 1 ks

Popis

SENTRON, 3NP1 poistkový odpínač, 3-pólový, NH1, 250 A, pre montáž a inštaláciu na montážnu dosku, krabicová svorka, kontrola poistiek, elektronika EFM15, krycia výška 70 mm

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
