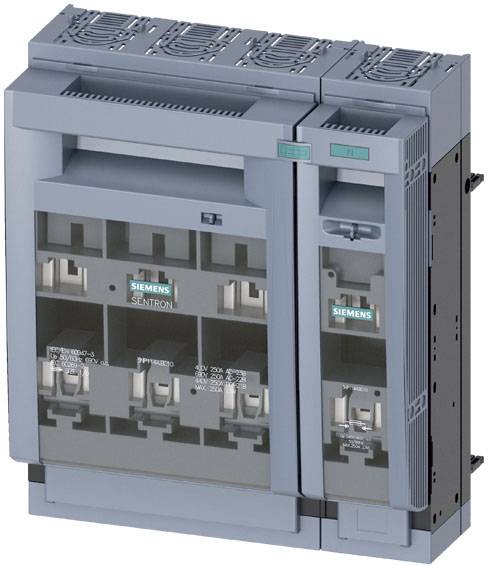

Siemens 3NP11441BC10 výkonový odpínač poistky Veľkosť poistky = 1 250 A 690 V/AC, 440 V/DC 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
výkonový odpínač poistky
Veľkosť poistky
1
Pólov
4
Menovitý prúd - filter
250 A
Prevedenie
Úroveň krytia 32/70 mm
Datasheety: (PDF)
Počet
Celkom (449,00 € / kus)
449,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Návrh elektrickej prípojky / pre hlavný okruh: prípojnicová prípojka
- Typ technológie pripojenia: ploché pripojenie
- Verzia ovládacieho prvku: rukoväť krytu
- Prevedenie prípojnice: hrúbka prípojnice 5 alebo 10 mm
- Uťahovací moment / so skrutkovým spojom / minimálne: 10 Nm
- Uťahovací moment / so skrutkovým spojením / maximálne: 12 Nm
- Prevedenie zariadenia: pre prípojnicový systém 8US 60mm
- Veľkosť oddeľovača: 1 a 0
- Typ upevnenia: prípojnica
- Vhodnosť na použitie / odpínač záťaže: áno
- Vhodnosť na použitie / bezpečnostný spínač: áno
- Vhodnosť prepínača na použitie / údržbu / opravu: áno
- Montážna poloha: horizontálna/vertikálna
- Mechanická životnosť (spínacie cykly) / typická: 1600
- Poloha / ovládacieho prvku: vpredu
- Vlastnosti produktu/uzamykanie: áno
- Vlastnosti produktu / plombovateľné: áno
- Rozšírenie produktu / pomocný spínač: áno
- Rozšírenie produktu / voliteľné / uzamykateľnosť: áno
- Rozšírenie produktu / voliteľné / monitorovanie poistiek: áno
- Rozšírenie produktu / voliteľné / monitorovanie výpadku fázy: áno
- Rozšírenie produktu / voliteľné / monitorovanie prepäťovej ochrany: áno
- Trieda ochrany IP: IP40
- Stupeň krytia IP / so zapnutým vypínačom / s krytom alebo krytom káblového oka: IP40
- Stupeň krytia IP / so zapnutým vypínačom / bez krytu alebo krytu káblového oka: IP30
- Stupeň krytia IP / otvorené: IP20
- Odolnosť proti prepätiu: 8kV
- Teplota okolia / počas prevádzky / minimum: -25 °C
- Teplota okolia / počas prevádzky / maximálne: 55 °C
- Strata výkonu / maximum: 101 W
- Stupeň znečistenia: 3
- Izolačné napätie: 690V
- Stredová vzdialenosť koľajníc: 60 mm
- Šírka / minimum prípojnice: 12 mm
- Šírka / maximum prípojnice: 30 mm
- Prierez pripojiteľného vodiča / pre hlavné kontakty / lanko / minimálne: 16 mm²
- Prierez pripojiteľného vodiča / pre hlavné kontakty / lanko / maximálne: 150 mm²
- Prierez pripojiteľného vodiča / pre hlavné kontakty / plný alebo lankový / minimálne: 16 mm²
- Pripojiteľný prierez vodiča / pre hlavné kontakty / plný alebo lankový / maximálne: 150 mm²
- Typ pripojiteľných prierezov vodičov / laminovaných vodičov / maximálne: 25 x 18 mm
- Prevedenie
Úroveň krytia 32/70 mm
- Kategória výrobku
výkonový odpínač poistky
- Veľkosť poistky
1
- Pólov
4
- Spĺňa RoHS
áno

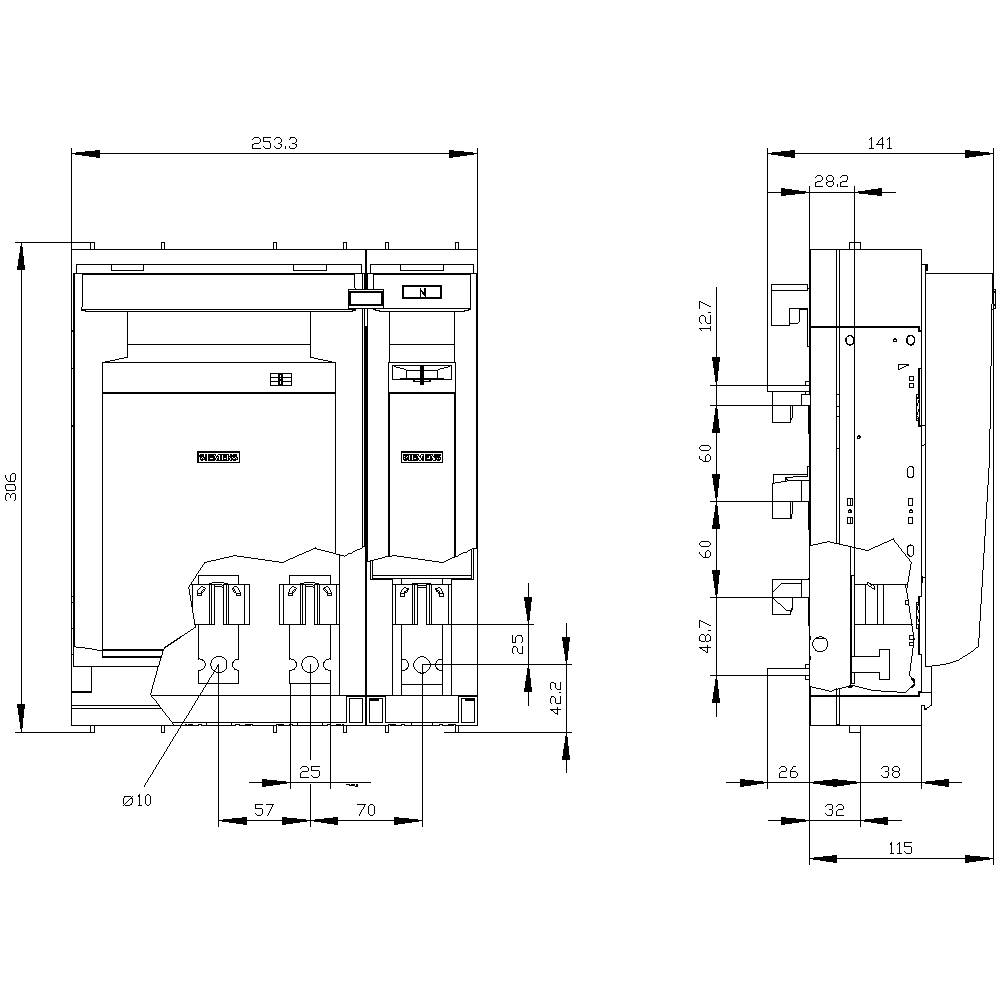

- Rozmer.
(š x v x h) 253.7 x 306 x 142.2 mm
- Obsah
1 ks
- Menovitý prúd
250 A
- Menovitý prúd - filter
250 A
- Menovité napätie
690 V/AC
440 V/DC
- Šírka
253.7 mm
- V
306 mm
- Hĺbka
142.2 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2864077 Siemens 3NP11441BC10 výkonový odpínač poistky Veľkosť poistky = 1 250 A 690 V/AC, 440 V/DC 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2864077 Siemens 3NP11441BC10 výkonový odpínač poistky Veľkosť poistky = 1 250 A 690 V/AC, 440 V/DC 1 ks
Popis
SENTRON, 3NP1 poistkový odpínač, 4-pólový, NH1, 250 A, pre prípojnicový systém 8US 60mm, ploché pripojenie, krycia výška 32/70mm
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
