Siemens 3NP11611DA10 výkonový odpínač poistky Veľkosť poistky = 3 630 A 240 V/AC, 120 V/DC 1 ks

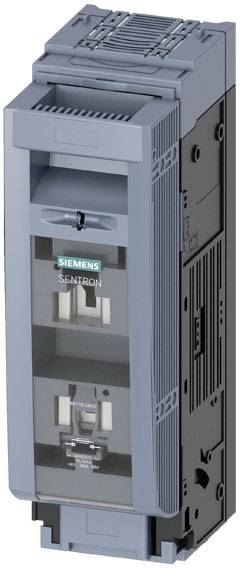

Sivý výkonový vypínač Siemens Sentron. Slúži na zabezpečenie elektrických zariadení, kompaktne navrhnutý pre priemyselné aplikácie.

Ilustračný obrázok

Diagram elektrického poľa s dvoma rovnobežnými líniami, náboj -Q na ľavej strane, uhol θ v strede, bod 1 a bod 2.

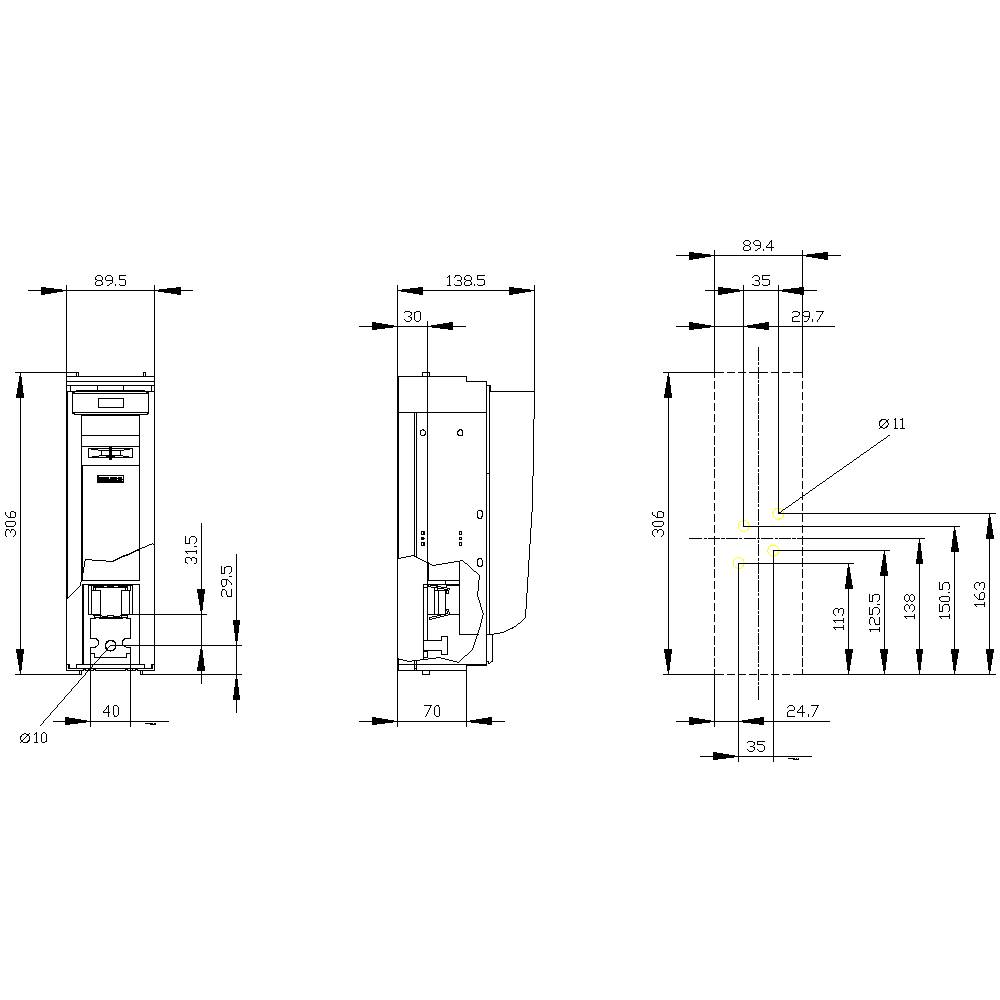

'Technický výkres zariadenia s pohľadmi spredu, zboku a detailnými pohľadmi. Rozmery a mierky sú uvedené v milimetroch.'

1/3

Ilustračný obrázok

Kategória výrobku

výkonový odpínač poistky

Veľkosť poistky

Pólov

Menovitý prúd - filter

630 A

Prevedenie

Úroveň krytia 70 mm

Datasheety: (PDF)

Doručenie: Št 17. 9.

Počet

Set(y)

Celkom (154,46 € / kus)

154,46 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Návrh elektrickej prípojky / pre hlavný okruh: prípojnicová prípojka
Typ technológie pripojenia: ploché pripojenie
Verzia ovládacieho prvku: rukoväť krytu
Uťahovací moment / so skrutkovým spojom / minimálne: 10 Nm
Uťahovací moment / so skrutkovým spojením / maximálne: 12 Nm
Prevedenie zariadenia: pre montáž a inštaláciu na montážnu dosku
Veľkosť oddeľovacej záložky: 3 a 2
Typ montáže: montáž na podlahu
Vhodnosť na použitie / odpínač záťaže: áno
Vhodnosť na použitie / bezpečnostný spínač: áno
Vhodnosť na použitie / údržbu / opravu spínača: áno
Montážna poloha: horizontálna/vertikálna
Mechanická životnosť (spínacie cykly) / typická: 1000
Poloha / ovládacieho prvku: vpredu
Vlastnosti produktu/uzamykanie: áno
Vlastnosti produktu / plombovateľné: áno
Rozšírenie produktu / pomocný spínač: áno
Rozšírenie produktu / voliteľné / uzamykateľnosť: áno
Rozšírenie produktu / voliteľné / monitorovanie poistiek: áno
Trieda ochrany IP: IP40
Stupeň krytia IP / so zapnutým vypínačom / s krytom alebo krytom káblového oka: IP40
Stupeň krytia IP / so zapnutým vypínačom / bez krytu alebo krytu káblového oka: IP30
Stupeň krytia IP / otvorené: IP20
Odolnosť proti prepätiu: 8kV
Teplota okolia / počas prevádzky / minimum: -25 °C
Teplota okolia / počas prevádzky / maximálne: 55 °C
Strata výkonu / maximum: 78 W
Stupeň znečistenia: 3
Izolačné napätie: 690V
Pripojiteľný prierez vodiča / pre hlavné kontakty / lanka / minimálne: 120 mm²
Pripojiteľný prierez vodiča / pre hlavné kontakty / lanko / maximálne: 300 mm²
Pripojiteľný prierez vodiča / pre hlavné kontakty / plný alebo lankový / minimálne: 120 mm²
Pripojiteľný prierez vodiča / pre hlavné kontakty / plný alebo lankový / maximálne: 300 mm²
Typ pripojiteľných prierezov vodičov / laminovaných vodičov / maximálne: 40 x 18 mm

Prevedenie: Úroveň krytia 70 mm

Kategória výrobku: výkonový odpínač poistky

Veľkosť poistky: 3

Pólov: 1

Spĺňa RoHS: áno

Rozmer.: (š x v x h) 89.4 x 306 x 138.5 mm

Obsah: 1 ks

Menovitý prúd: 630 A

Menovitý prúd - filter: 630 A

Menovité napätie: 240 V/AC
120 V/DC

Šírka: 89.4 mm

V: 306 mm

Hĺbka: 138.5 mm

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2864093 Siemens 3NP11611DA10 výkonový odpínač poistky Veľkosť poistky = 3 630 A 240 V/AC, 120 V/DC 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2864093 Siemens 3NP11611DA10 výkonový odpínač poistky Veľkosť poistky = 3 630 A 240 V/AC, 120 V/DC 1 ks

Popis

SENTRON, 3NP1 poistkový odpínač, 1-pólový, NH3, 630 A, pre montáž a inštaláciu na montážnu dosku, ploché pripojenie, krycia výška 70 mm

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
