Name: Siemens 3RA2110-0JE15-1AP0 3RA21100JE151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.25 kW 690 V Menovitý prúd 0.
Brand: Siemens
SKU: 1744434
Availability: BackOrder

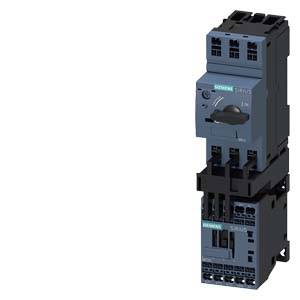

Elektrický výkonový vypínač s viacerými svorkami a spínačmi, vhodný pre priemyselné aplikácie a distribúciu elektrickej energie.

Pohľad cez okno pokryté dažďovými kvapkami na výrobné stroje v moderne vybavenej výrobnej hale.

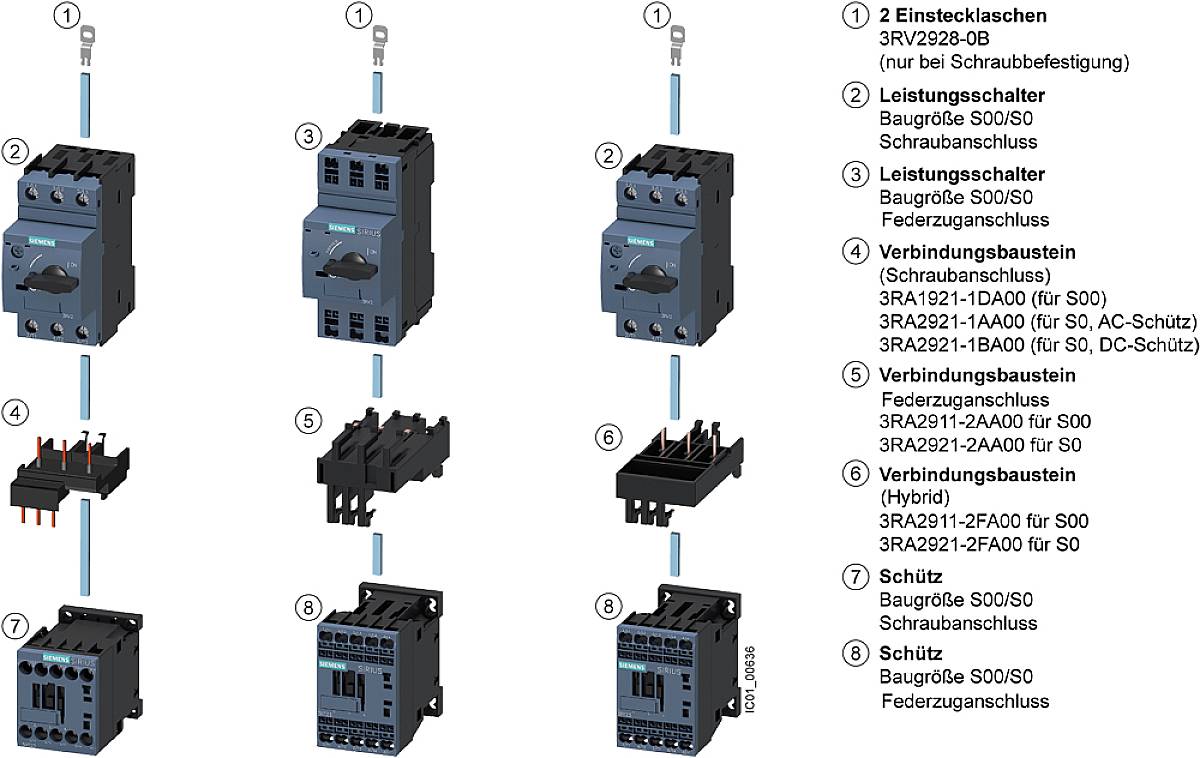

Prehľad spínacích zariadení s zasúvacími jazykmi, výkonovými spínačmi a spojovacinovými prvkami (napr. typy 3RV2928-0B, 3RA2911-1DA00).

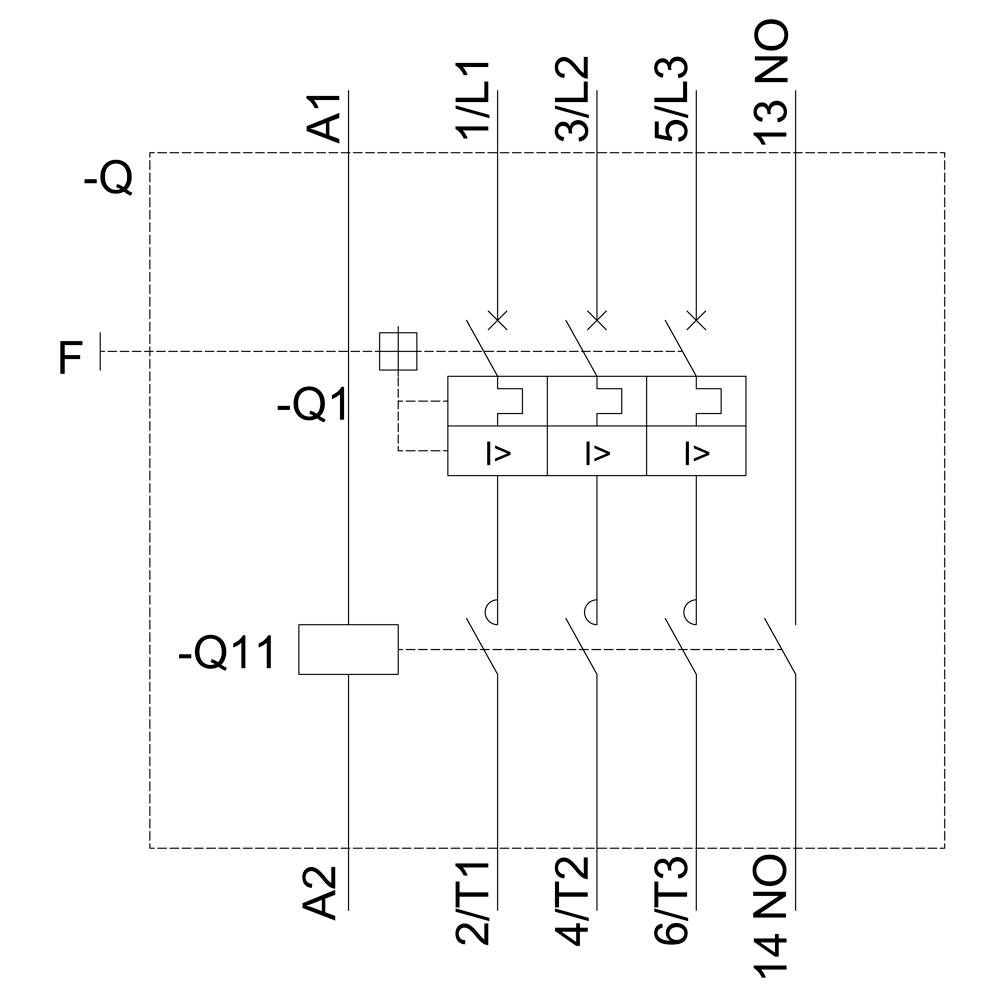

Schéma zapojenia ochranného relé: Zobrazuje tri výkonové spínače zapojené v sérii s prípojnicami L1/L2/L3 a T1/T2/T3. Označené Q1 a Q11.

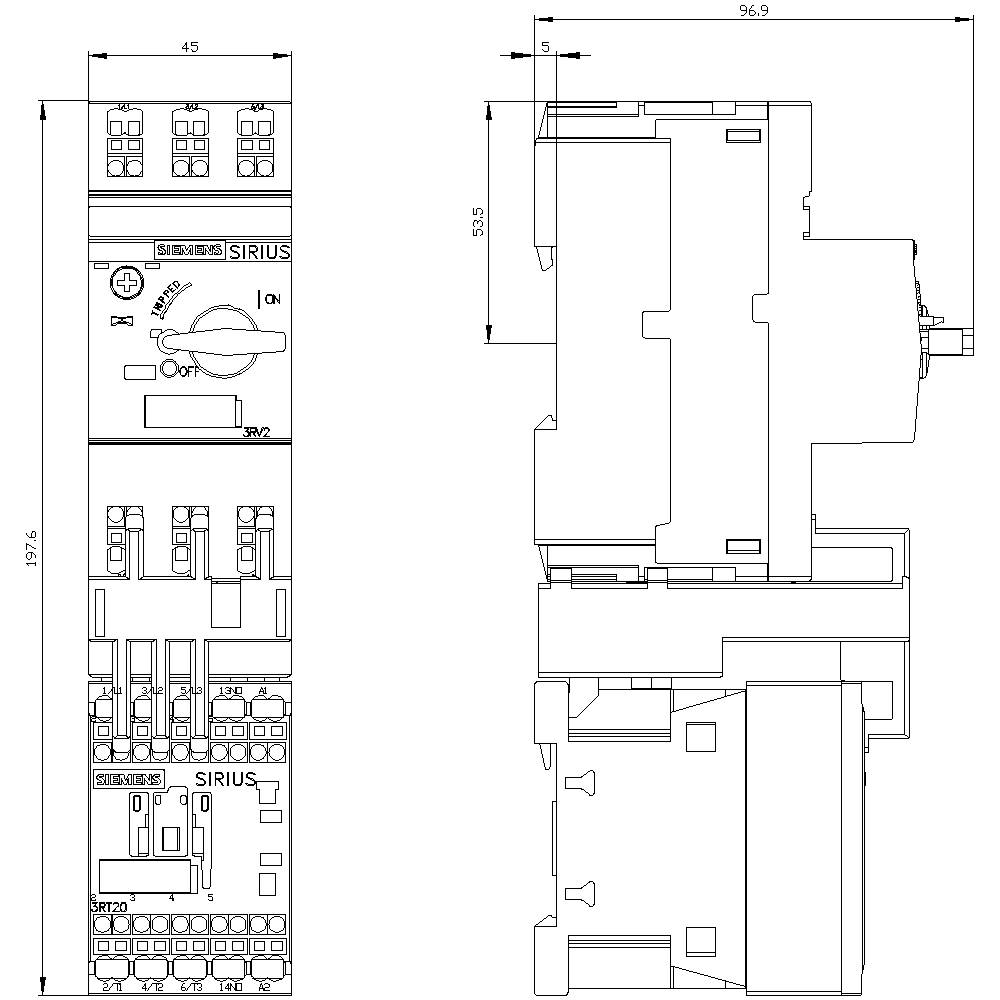

Technický výkres elektrického spínacieho systému vrátane polôh spínačov a elektrických obvodov, rozmerov a popisov.

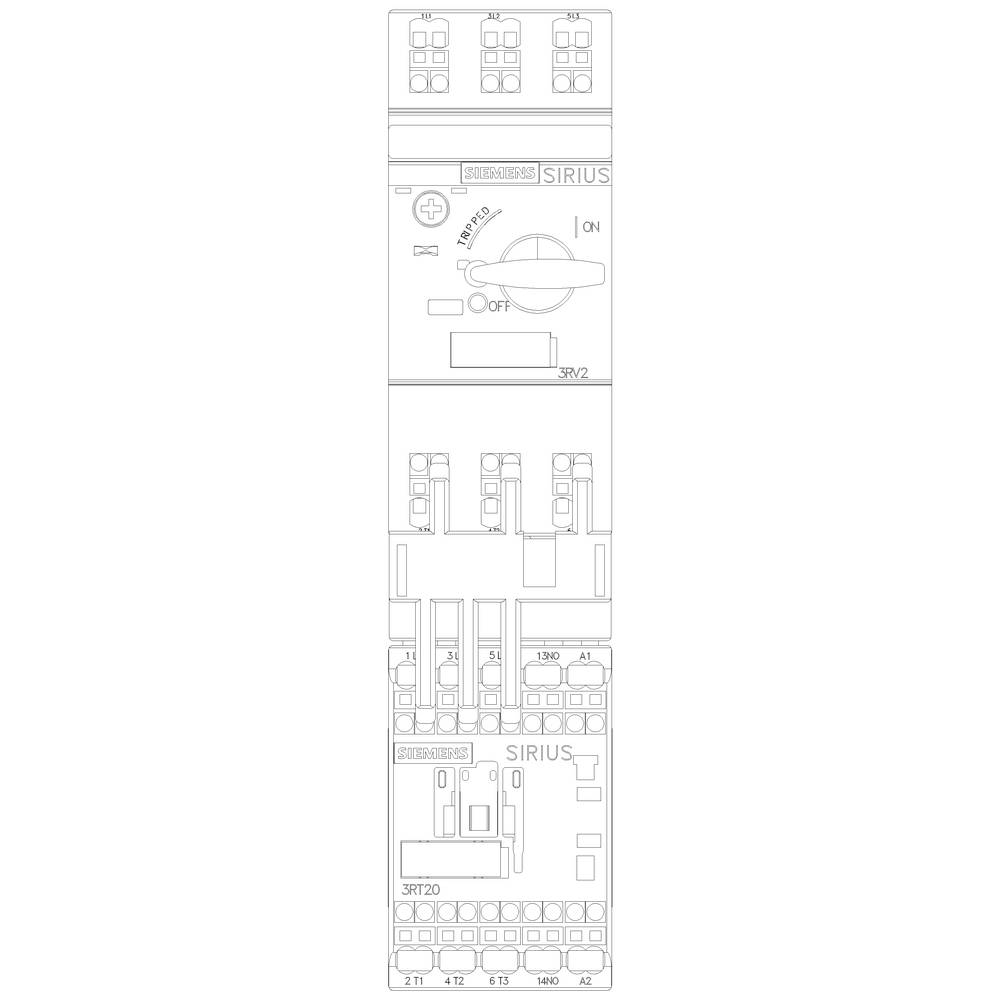

Technický výkres elektrického spínača s nápisom 'SIRIUS', prepínač pre Zap/Vyp, s niekoľkými pripojovaciemi svorkami.

1/6

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (179,99 € / kus)

179,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Konštrukcia elektrického pripojenia: pružinové pripojenie
Veľkosť podávača bremena: S00
Pracovná frekvencia: 50/60 Hz

Napätie motora: 400 V/AC

Kategória výrobku: napájač pre spotrebiče

Pripojovacie prúd: 0.85 A

Výkon motora pri 400 V: 0.25 kW

Menovité napätie: 690 V

Prevedenie: Typ montáže: naskrutkovanie a naskrutkovanie na DIN lištu 35 mm

Číslo výrobcu: 3RA21100JE151AP0

Menovitý prúd: 0.85 A

Menovitý prúd - filter: 850 mA

Typ: 3RA2110-0JE15-1AP0

Výkon motora pri 230 V / 400 V: 0.25 kW

Rozmer.: (š x v x h) 45 x 198 x 97 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 45 mm

V: 198 mm

Hĺbka: 97 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 45

: 198 mm

: 97 mm

: NIE

: 0.25 kW

: 1

: 1 A

: 0

: 0.7-1 A

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: ÁNO

: 230-230 V

: 230-230 V

: IP20

: NIE

: NIE

: CLASS 10

: ÁNO

: NIE

: Spring clamp connection

: Spring clamp connection

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: AC

: Other

: 1 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Výkon motora pri 400 V

Výkon motora pri 230 V / 400 V

Siemens 3RA2110-0BA15-1AP0 3RA21100BA151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1743470

Doručenie: St 21. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

174,99 €^*

Siemens 3RA2110-0BD15-1AP0 3RA21100BD151AP0 napájač pre spotrebiče 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1743472

Doručenie: St 21. 10.

Conrad Electronic

200 mA

Min.: 1

Násobky: 1

234,99 €^*

Siemens 3RA2110-0BE15-1AP0 3RA21100BE151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1743473

Doručenie: St 21. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

174,99 €^*

Siemens 3RA2110-0BH15-1AP0 3RA21100BH151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1701701

Doručenie: St 21. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

229,99 €^*

Siemens 3RA2110-0CA15-1AP0 3RA21100CA151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1743476

Doručenie: St 21. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

174,99 €^*

Siemens 3RA2110-0CD15-1AP0 3RA21100CD151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1699285

Doručenie: St 21. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

234,99 €^*

Siemens 3RA2110-0CE15-1AP0 3RA21100CE151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1743540

Doručenie: St 21. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

174,99 €^*

Siemens 3RA2110-0CH15-1AP0 3RA21100CH151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1743542

Doručenie: St 21. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

229,99 €^*

Siemens 3RA2110-0DA15-1AP0 3RA21100DA151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.09 kW 690 V Menovitý prúd 0.3 A

Objednávacie číslo:1750613

Doručenie: St 21. 10.

Conrad Electronic

300 mA

0.09 kW

Min.: 1

Násobky: 1

174,99 €^*

Siemens 3RA2110-0DD15-1AP0 3RA21100DD151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.09 kW 690 V Menovitý prúd 0.3 A

Objednávacie číslo:1743545

Doručenie: St 21. 10.

Conrad Electronic

300 mA

0.09 kW

Min.: 1

Násobky: 1

234,99 €^*

Na stiahnutie

Datasheet

Datasheet 1744434 Siemens 3RA2110-0JE15-1AP0 3RA21100JE151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.25 kW 690 V Menovitý prúd 0.

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1744434 Siemens 3RA2110-0JE15-1AP0 3RA21100JE151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.25 kW 690 V Menovitý prúd 0.

Popis

Poistkový podávač záťaže, priame spustenie 400 V AC, veľkosť S00 0,70 ... 1,00 A pružinové pripojenie 230 V AC pre montáž na DIN lištu (spĺňa aj typ koordinácie 1) typ koordinácie 2, Iq = 150 kA 1S (stýkač) priamy štartér SIRIUS 3RA21 na ochranu a spustenie motorov. Priamy štartér 3RA21 je odskúšaná a vo výrobe namontovaná kombinácia ističa 3RV2 a stýkača 3RT2, ktoré sú už zapojené a mechanicky a elektricky spojené. Sú klimaticky odolné, celosvetovo schválené (napr. IEC a UL / CSA) a pripravené na IE3 / IE4. Podávače záťaže 3RA2 sú k dispozícii s ovládaním striedavým a jednosmerným prúdom vo veľkostiach S00, S0 a S2 s rozsahmi nastavenia od 0,14 do 65 A. Sú ponúkané so skrutkovou a pružinovou pripojovacou technológiou na montáž na montážne lišty, skrutkové upevnenie a montáž na 60 mm prípojnice. Okrem toho ponúkame viac ako 40 000 ďalších testovaných kombinácií jednotlivých zariadení na ochranu, prepínanie a spúšťanie najrôznejších aplikácií až do 630 A. Všetko príslušenstvo pre ističe 3RV2 a stýkače 3RT2 je štandardné pre všetky veľkosti a dá sa použiť aj pre napájače záťaže. Voliteľný prívodný systém SIRIUS 3RV29 (pre S00 a S0) výrazne znižuje námahu pri zapojení. Podávače záťaže 3RA21 nahrádzajú osvedčenú sériu 3RA11. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
