Name: Siemens 3RA2110-1KH17-1AP0 3RA21101KH171AP0 napájač pre spotrebiče Výkon motora pri 400 V 5.5 kW 690 V Menovitý prúd 11.
Brand: Siemens
SKU: 1744662
Availability: BackOrder

Rozvádzačový modul so sivou riadiacou jednotkou a viacerými pripojovaciami káblami. Vhodný pre elektrické riadiace úlohy.

Otvorená elektrická rozvodná skriňa s technickými komponentmi vľavo. Vpravo je stroj viditeľný za dažďom zmáčaným oknom.

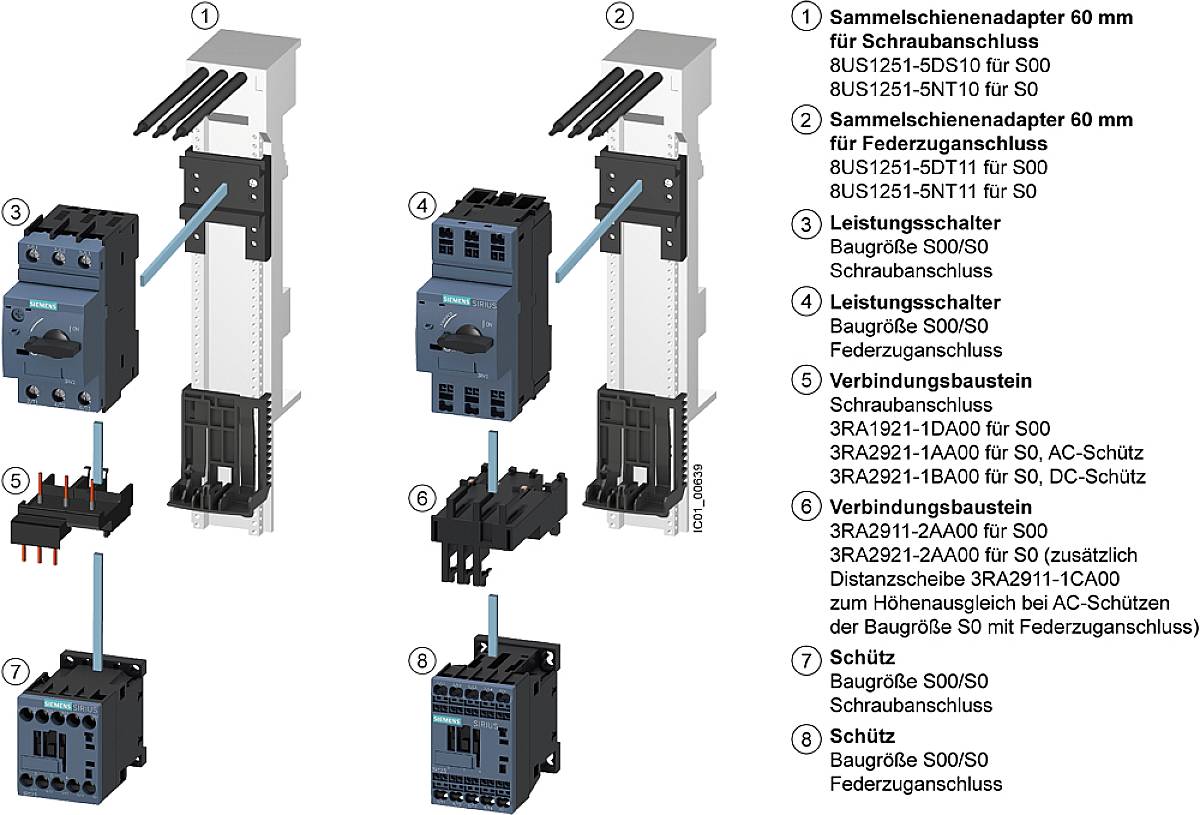

Diagram elektrickej rozvodnej dosky s adaptérom zbernice, výkonovým vypínačom, prepojovacími modulmi a stykačom.

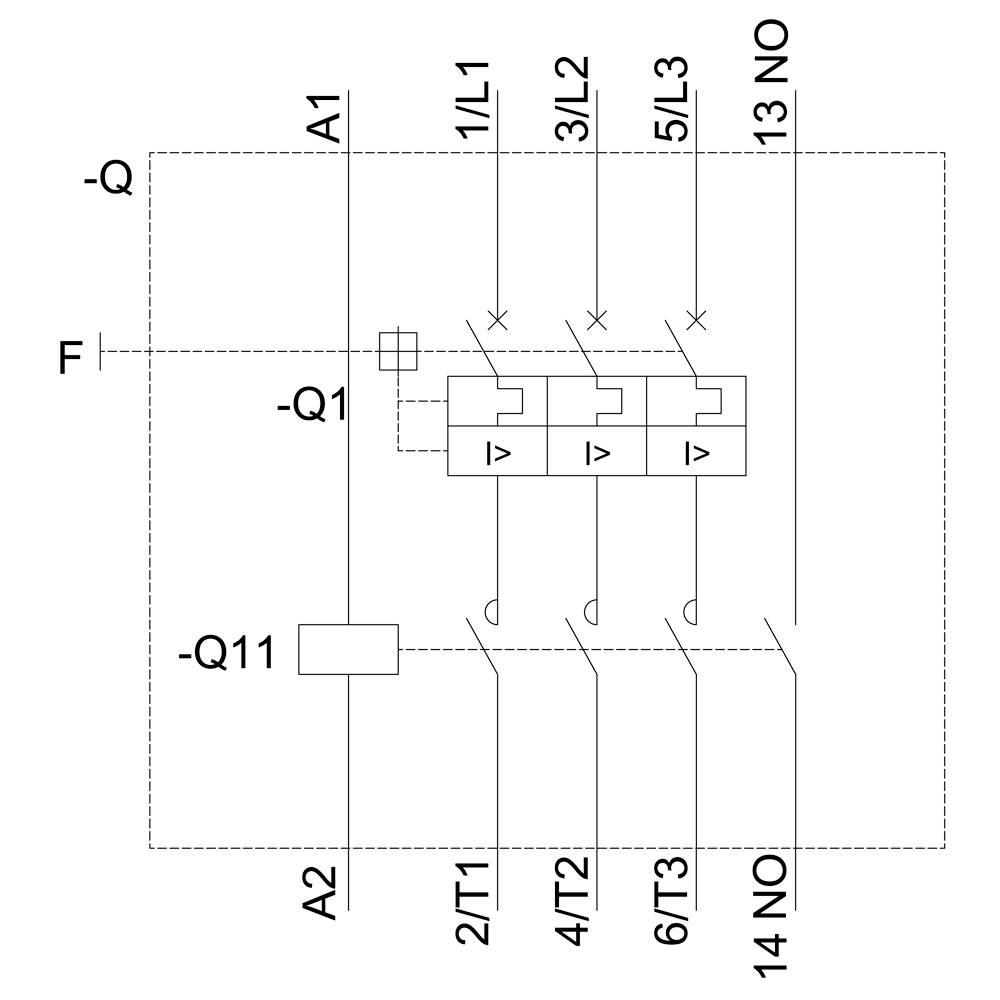

Schéma zapojenia trojfázového stýkača so svorkami cievky na A1 a A2. Pripojenia na 1/L1, 3/L2, 5/L3 a 2/T1, 4/T2, 6/T3.

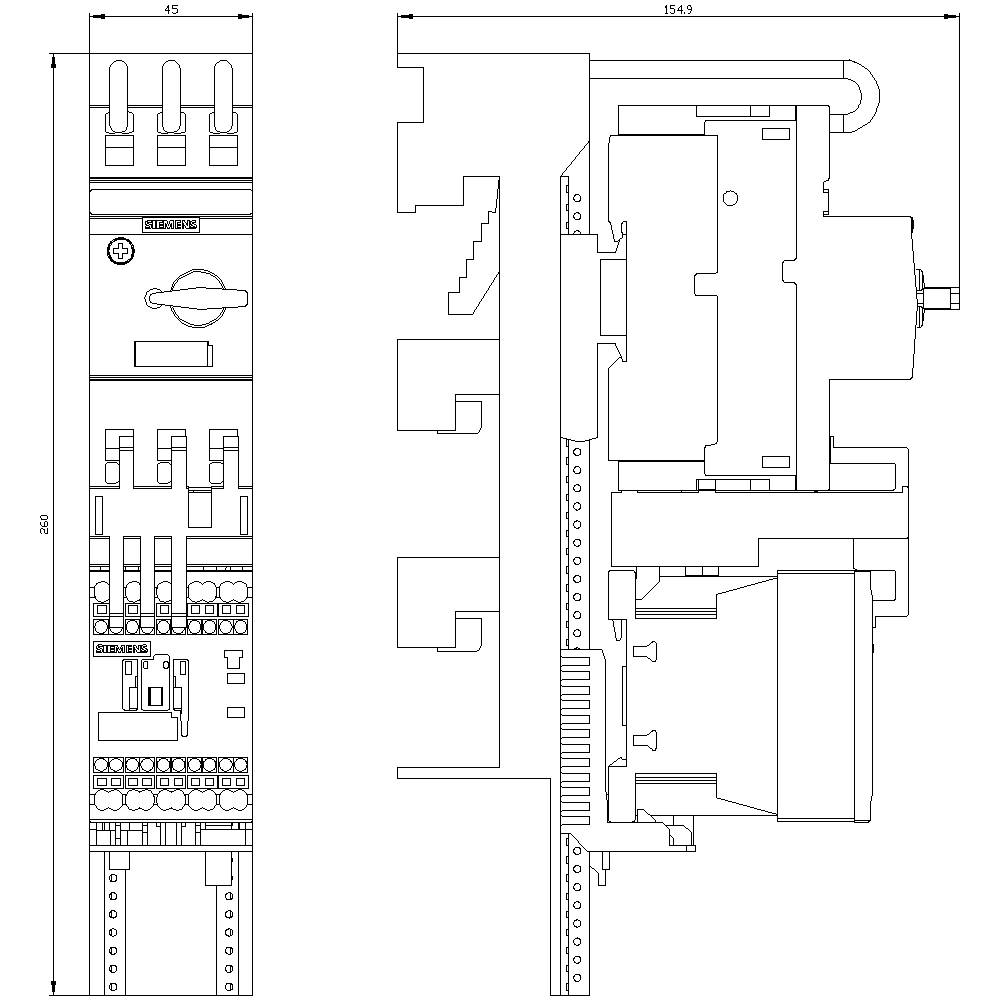

Technický výkres elektrickej rozvodnej skrine s viacerými spínačmi a poistkami. Zobrazený pohľad zhora a z boku.

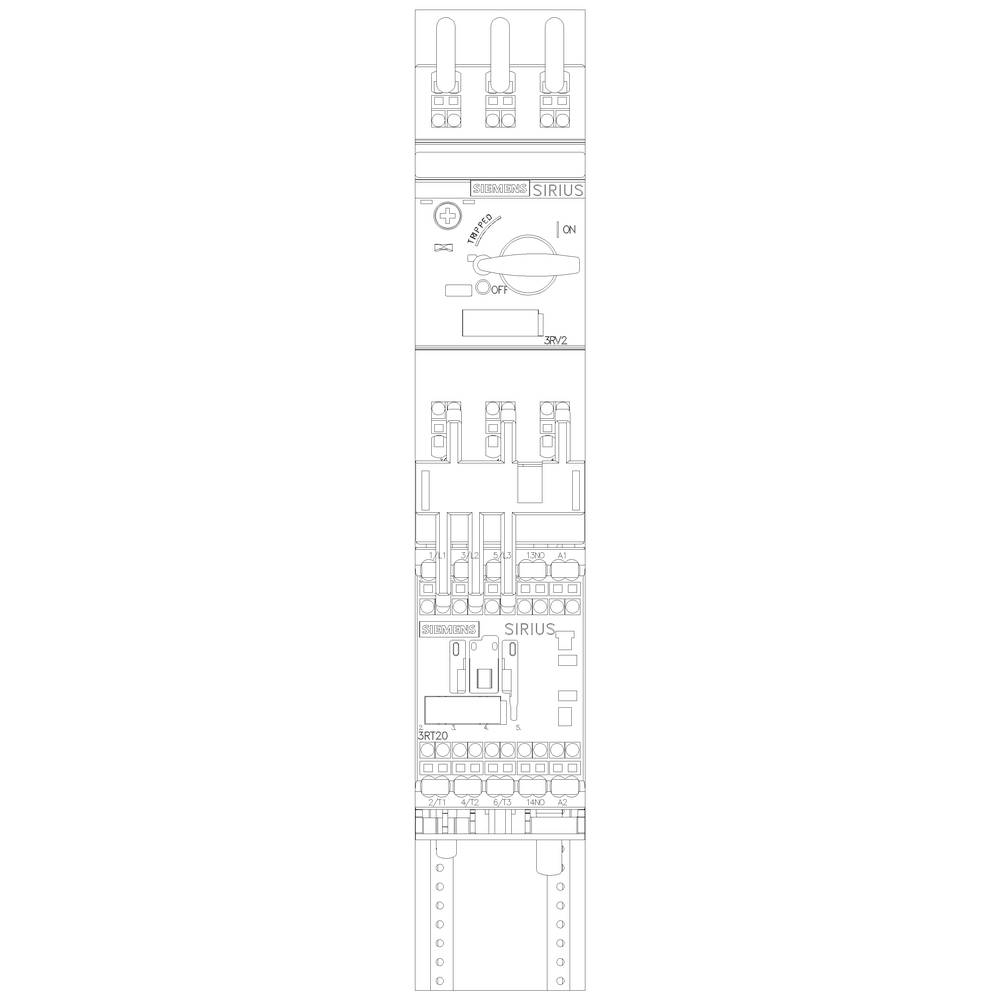

Technický diagram elektrického obvodu so spínačom a viacerými poistkovými prvkami. Označený nápisom 'SIRIUS'.

1/6

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (275,00 € / kus)

275,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Konštrukcia elektrického pripojenia: pružinové pripojenie
Veľkosť podávača bremena: S00
Pracovná frekvencia: 50/60 Hz

Napätie motora: 690 V

Kategória výrobku: napájač pre spotrebiče

Pripojovacie prúd: 11.5 A

Výkon motora pri 400 V: 5.5 kW

Menovité napätie: 690 V

Prevedenie: Typ upevnenia: Na zacvaknutie na 60 mm systém prípojníc

Číslo výrobcu: 3RA21101KH171AP0

Menovitý prúd: 11.5 A

Menovitý prúd - filter: 11.5 A

Typ: 3RA2110-1KH17-1AP0

Výkon motora pri 230 V / 400 V: 5.5 kW

Rozmer.: (š x v x h) 45 x 260 x 155 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 45 mm

V: 260 mm

Hĺbka: 155 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 45

: 260 mm

: 155 mm

: NIE

: 5.5 kW

: 1

: 12 A

: 0

: IP20

: CLASS 10

: ÁNO

: NIE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 12 A

: 60 °C

: 65000

: 30000

: Other

: Class 1

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Výkon motora pri 400 V

Výkon motora pri 230 V / 400 V

Siemens 3RA2110-1KH17-1AP0 3RA21101KH171AP0 napájač pre spotrebiče Výkon motora pri 400 V 5.5 kW 690 V Menovitý prúd 11.5 A

Objednávacie číslo:1744662

Doručenie: St 21. 10.

Conrad Electronic

Tento produkt

11.5 A

5.5 kW

Min.: 1

Násobky: 1

275,00 €^*

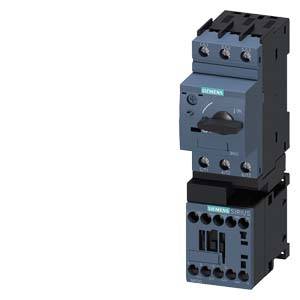

Siemens 3RA2110-1FA15-1AP0 3RA21101FA151AP0 napájač pre spotrebiče Výkon motora pri 400 V 1.5 kW 690 V Menovitý prúd 3.6 A

Objednávacie číslo:1744634

Doručenie: St 21. 10.

Conrad Electronic

3.6 A

1.5 kW

Min.: 1

Násobky: 1

194,99 €^*

Siemens 3RA2110-1FD15-1AP0 3RA21101FD151AP0 napájač pre spotrebiče Výkon motora pri 400 V 1.5 kW 690 V Menovitý prúd 3.6 A

Objednávacie číslo:1699349

Doručenie: St 21. 10.

Conrad Electronic

3.6 A

1.5 kW

Min.: 1

Násobky: 1

239,99 €^*

Siemens 3RA2110-1FE15-1AP0 3RA21101FE151AP0 napájač pre spotrebiče Výkon motora pri 400 V 1.5 kW 690 V Menovitý prúd 3.6 A

Objednávacie číslo:1704778

Doručenie: St 21. 10.

Conrad Electronic

3.6 A

1.5 kW

Min.: 1

Násobky: 1

194,99 €^*

Siemens 3RA2110-1FH15-1AP0 3RA21101FH151AP0 napájač pre spotrebiče Výkon motora pri 400 V 1.5 kW 690 V Menovitý prúd 3.6 A

Objednávacie číslo:1748465

Doručenie: St 21. 10.

Conrad Electronic

3.6 A

1.5 kW

Min.: 1

Násobky: 1

244,99 €^*

Siemens 3RA2110-1GA15-1AP0 3RA21101GA151AP0 napájač pre spotrebiče Výkon motora pri 400 V 2.2 kW 690 V Menovitý prúd 4.9 A

Objednávacie číslo:1704779

Doručenie: St 21. 10.

Conrad Electronic

4.9 A

2.2 kW

Min.: 1

Násobky: 1

194,99 €^*

Siemens 3RA2110-1GD15-1AP0 3RA21101GD151AP0 napájač pre spotrebiče Výkon motora pri 400 V 2.2 kW 690 V Menovitý prúd 4.9 A

Objednávacie číslo:1704781

Doručenie: St 21. 10.

Conrad Electronic

4.9 A

2.2 kW

Min.: 1

Násobky: 1

239,99 €^*

Siemens 3RA2110-1GE15-1AP0 3RA21101GE151AP0 napájač pre spotrebiče Výkon motora pri 400 V 2.2 kW 690 V Menovitý prúd 4.9 A

Objednávacie číslo:1749266

Doručenie: St 21. 10.

Conrad Electronic

4.9 A

2.2 kW

Min.: 1

Násobky: 1

194,99 €^*

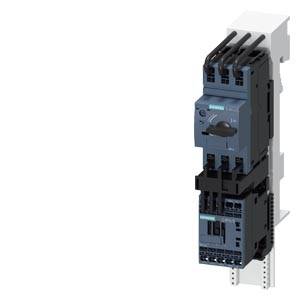

Siemens 3RA2110-1GH15-1AP0 3RA21101GH151AP0 napájač pre spotrebiče Výkon motora pri 400 V 2.2 kW 690 V Menovitý prúd 4.9 A

Objednávacie číslo:1744638

Doručenie: St 21. 10.

Conrad Electronic

4.9 A

2.2 kW

Min.: 1

Násobky: 1

244,99 €^*

Siemens 3RA2110-1HA15-1AP0 3RA21101HA151AP0 napájač pre spotrebiče Výkon motora pri 400 V 3 kW 690 V Menovitý prúd 6.5 A

Objednávacie číslo:1699350

Doručenie: St 21. 10.

Conrad Electronic

6.5 A

3 kW

Min.: 1

Násobky: 1

194,99 €^*

Na stiahnutie

Datasheet

Datasheet 1744662 Siemens 3RA2110-1KH17-1AP0 3RA21101KH171AP0 napájač pre spotrebiče Výkon motora pri 400 V 5.5 kW 690 V Menovitý prúd 11.

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1744662 Siemens 3RA2110-1KH17-1AP0 3RA21101KH171AP0 napájač pre spotrebiče Výkon motora pri 400 V 5.5 kW 690 V Menovitý prúd 11.

Popis

Poistkový podávač záťaže, priame spustenie 400 V AC, veľkosť S00 9,00 ... 12,5 A 230 V AC pružinové pripojenie pre systémy prípojníc 60 mm, typ koordinácie 1, Iq = 150 kA 1S (stýkač) priamy štartér SIRIUS 3RA21 na ochranu a spustenie motorov. Priamy štartér 3RA21 je odskúšaná a vo výrobe namontovaná kombinácia ističa 3RV2 a stýkača 3RT2, ktoré sú už zapojené a mechanicky a elektricky spojené. Sú klimaticky odolné, celosvetovo schválené (napr. IEC a UL / CSA) a pripravené na IE3 / IE4. Podávače záťaže 3RA2 sú k dispozícii s ovládaním striedavým a jednosmerným prúdom vo veľkostiach S00, S0 a S2 s rozsahmi nastavenia od 0,14 do 65 A. Sú ponúkané so skrutkovou a pružinovou pripojovacou technológiou na montáž na montážne lišty, skrutkové upevnenie a montáž na 60 mm prípojnice. Okrem toho ponúkame viac ako 40 000 ďalších testovaných kombinácií jednotlivých zariadení na ochranu, prepínanie a spúšťanie najrôznejších aplikácií až do 630 A. Všetko príslušenstvo pre ističe 3RV2 a stýkače 3RT2 je štandardné pre všetky veľkosti a dá sa použiť aj pre napájače záťaže. Voliteľný prívodný systém SIRIUS 3RV29 (pre S00 a S0) výrazne znižuje námahu pri zapojení. Podávače záťaže 3RA21 nahrádzajú osvedčenú sériu 3RA11. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.
