Name: Siemens 3RA2210-0EA15-2AP0 3RA22100EA152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.09 kW 690 V Menovitý prúd 0.
Brand: Siemens
SKU: 1743184
Availability: BackOrder

Elektrický výkonový istič Siemens s prepínačom pre elektrické ovládanie a ochranu elektrických obvodov.

Pohľad na otvorený rozvádzač s množstvom káblov a komponentov, vedľa ktorého je mokrý okenný priestor s rozmazaným pohľadom na stroj.

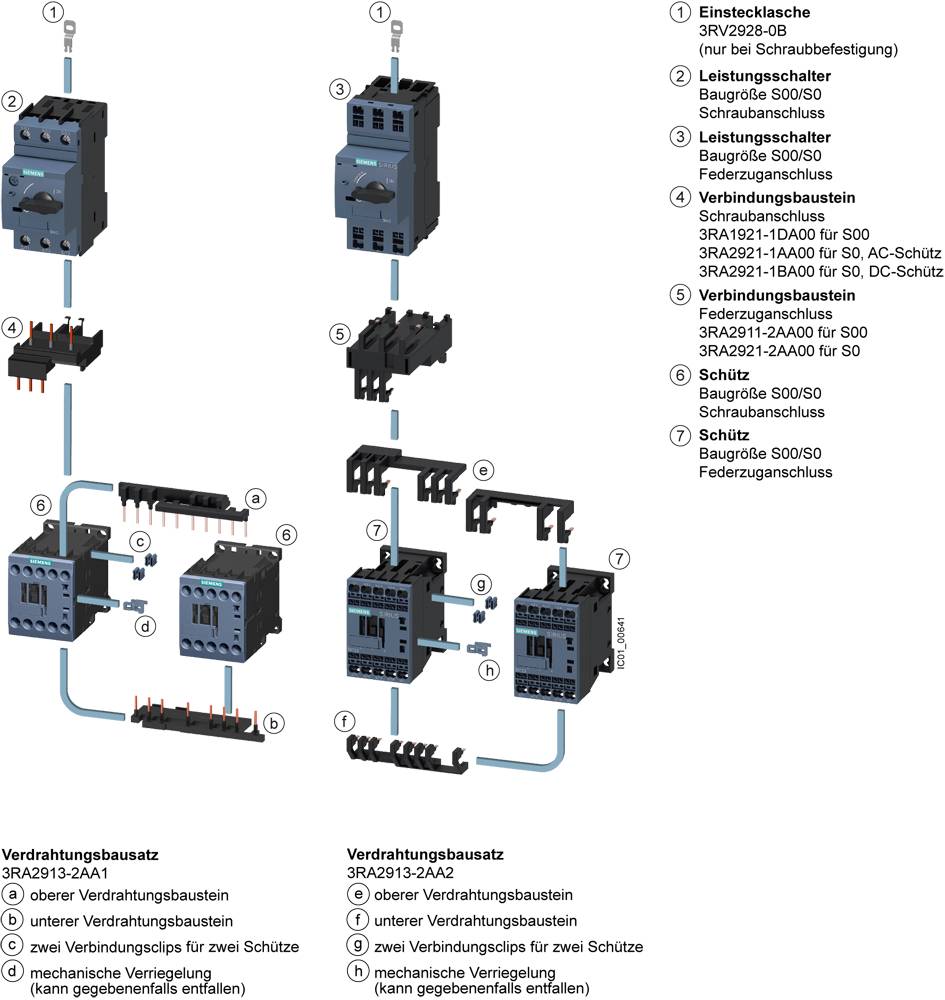

Elektrická schéma s výkonovým vypínačom, stýkačom a sádami drôtových prepojení. Zobrazuje zapojenie a označenie komponentov pre elektrickú inštaláciu.

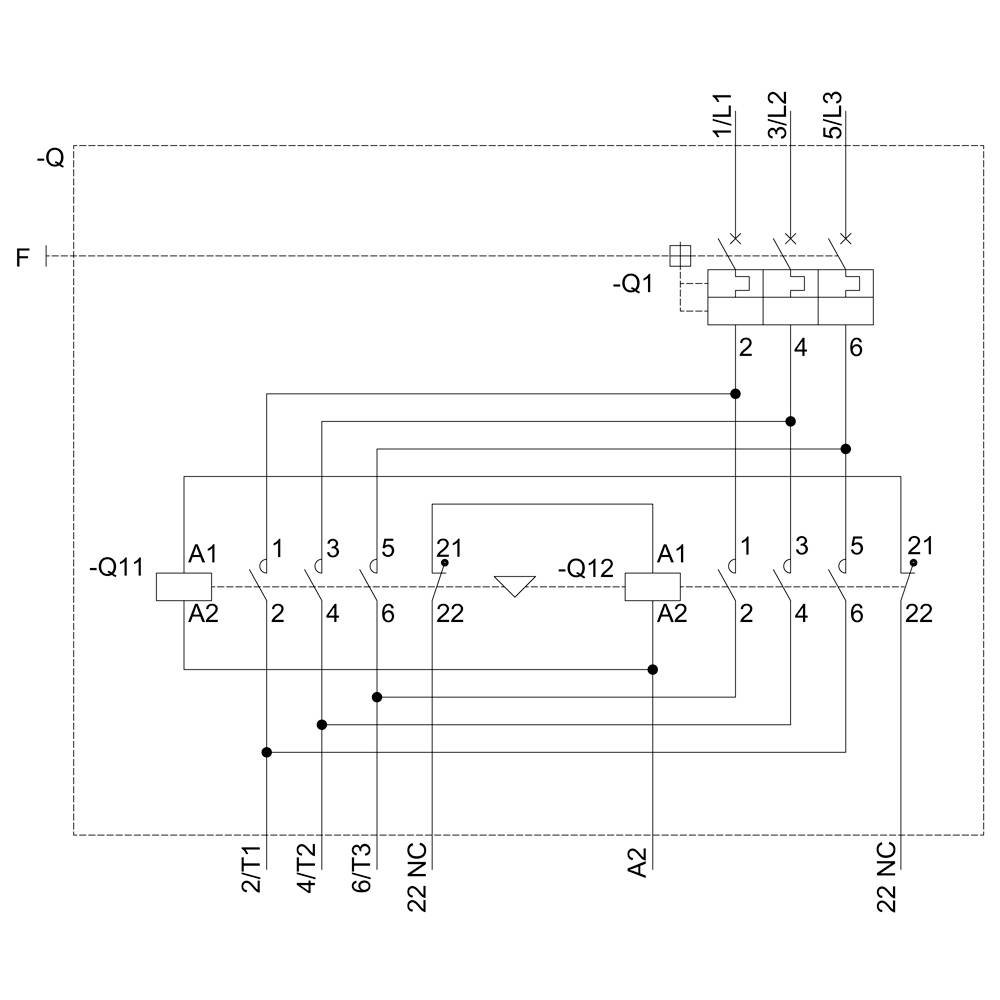

Schéma elektrického obvodu so štyrmi relé (Q1, Q2, Q3, Q4). Zobrazuje prepojenia a svorky. Vľavo sa nachádza svorkovnica, vpravo hore 5-pólový prípoj.

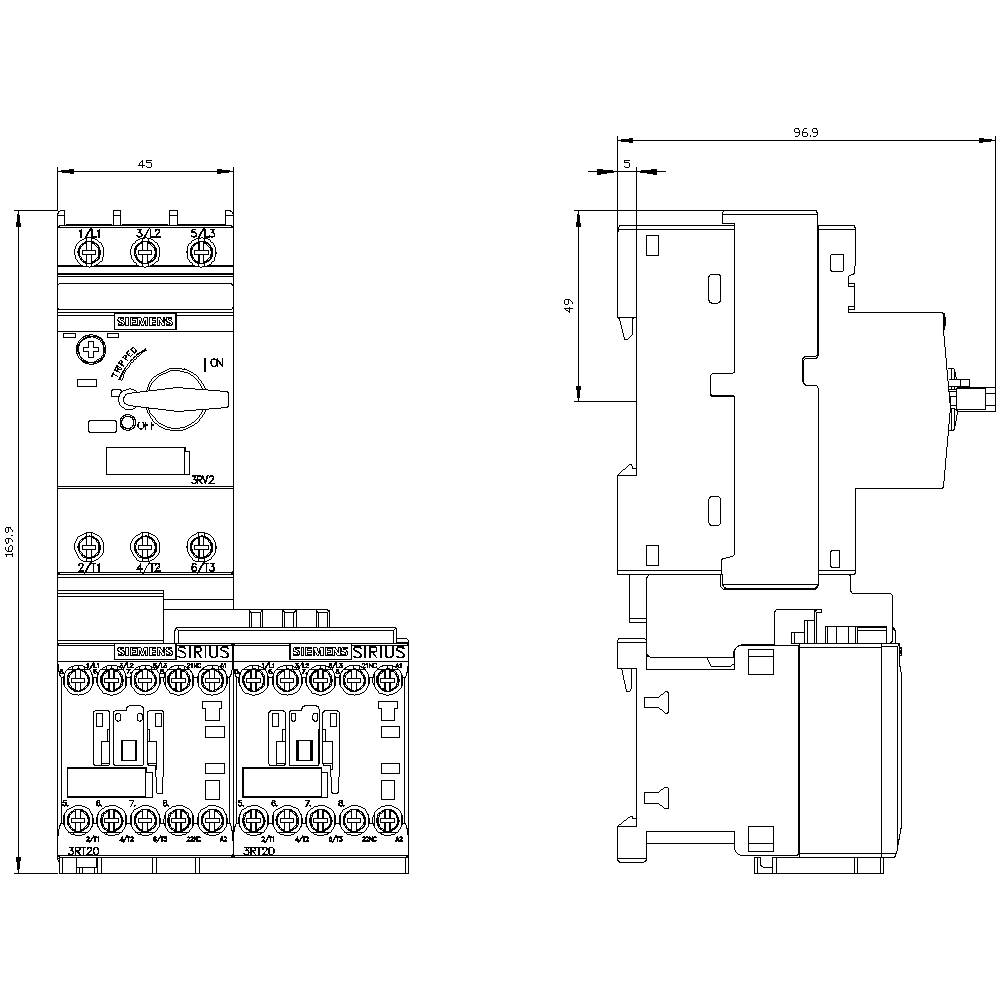

Technický výkres elektrického spínacieho zariadenia s podrobnými rozmermi. Zobrazuje predný a bočný pohľad pre inštaláciu.

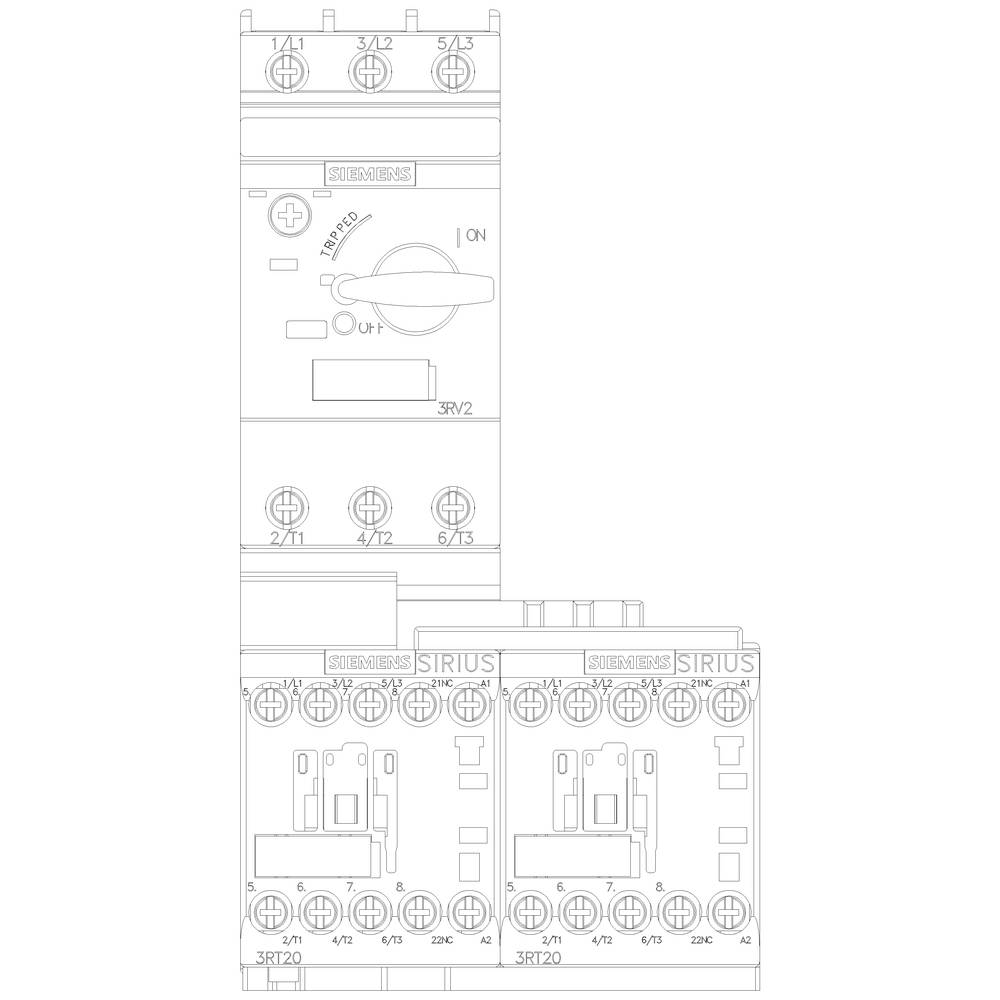

Technický diagram elektrického systému stykača a motorového ističa, znázornený v dvojrozmernej kresbe.

1/6

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (244,99 € / kus)

244,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Konštrukcia elektrického pripojenia: skrutkové pripojenie
Veľkosť podávača bremena: S00
Pracovná frekvencia: 50/60 Hz

Napätie motora: 400 V/AC

Kategória výrobku: napájač pre spotrebiče

Pripojovacie prúd: 0.3 A

Výkon motora pri 400 V: 0.09 kW

Menovité napätie: 690 V

Prevedenie: Typ montáže: naskrutkovanie a naskrutkovanie na DIN lištu 35 mm

Číslo výrobcu: 3RA22100EA152AP0

Menovitý prúd: 0.3 A

Menovitý prúd - filter: 300 mA

Typ: 3RA2210-0EA15-2AP0

Výkon motora pri 230 V / 400 V: 0.09 kW

Rozmer.: (š x v x h) 90 x 170 x 97 mm

Pripojenie: skrutková svorka

Šírka: 90 mm

V: 170 mm

Hĺbka: 97 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 90

: 170 mm

: 97 mm

: NIE

: 0.09 kW

: 1

: 0.4 A

: 0

: 0.28-0.4 A

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: ÁNO

: 230-230 V

: 230-230 V

: IP20

: NIE

: NIE

: CLASS 10

: ÁNO

: NIE

: Screw connection

: Screw connection

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: AC

: Other

: 0.4 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Výkon motora pri 400 V

Výkon motora pri 230 V / 400 V

Siemens 3RA2210-0EA15-2AP0 3RA22100EA152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.09 kW 690 V Menovitý prúd 0.3 A

Objednávacie číslo:1743184

Doručenie: St 21. 10.

Conrad Electronic

Tento produkt

300 mA

0.09 kW

Min.: 1

Násobky: 1

244,99 €^*

Siemens 3RA2210-0BA15-2AP0 3RA22100BA152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1742191

Doručenie: St 21. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

244,99 €^*

Siemens 3RA2210-0BD15-2AP0 3RA22100BD152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1742193

Doručenie: St 21. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

335,00 €^*

Siemens 3RA2210-0BE15-2AP0 3RA22100BE152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1742194

Doručenie: St 21. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

244,99 €^*

Siemens 3RA2210-0BH15-2AP0 3RA22100BH152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1748486

Doručenie: St 21. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

335,00 €^*

Siemens 3RA2210-0CA15-2AP0 3RA22100CA152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1742197

Doručenie: St 21. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

244,99 €^*

Siemens 3RA2210-0CD15-2AP0 3RA22100CD152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1742199

Doručenie: St 21. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

335,00 €^*

Siemens 3RA2210-0CE15-2AP0 3RA22100CE152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1742201

Doručenie: St 21. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

244,99 €^*

Siemens 3RA2210-0CH15-2AP0 3RA22100CH152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1742203

Doručenie: St 21. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

335,00 €^*

Siemens 3RA2210-0DA15-2AP0 3RA22100DA152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.09 kW 690 V Menovitý prúd 0.3 A

Objednávacie číslo:1742205

Doručenie: St 21. 10.

Conrad Electronic

300 mA

0.09 kW

Min.: 1

Násobky: 1

244,99 €^*

Na stiahnutie

Datasheet

Datasheet 1743184 Siemens 3RA2210-0EA15-2AP0 3RA22100EA152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.09 kW 690 V Menovitý prúd 0.

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1743184 Siemens 3RA2210-0EA15-2AP0 3RA22100EA152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.09 kW 690 V Menovitý prúd 0.

Popis

Poistkový podávač záťaže, reverzný chod 400 V AC, veľkosť S00 0,28 ... 0,40 A 230 V AC skrutkové pripojenie pre montáž na DIN lištu (spĺňa aj typ koordinácie 1) typ koordinácie 2, Iq = 150 kA 1NC (stýkač) reverzný štartér SIRIUS 3RA22 na ochranu a spustenie motorov. Reverzný štartér 3RA22 je odskúšaná a vo výrobe namontovaná kombinácia ističa 3RV2 a dvoch stýkačov 3RT2, ktoré sú už zapojené a sú mechanicky a elektricky spojené. Sú klimaticky odolné, celosvetovo schválené (napr. IEC a UL / CSA) a pripravené na IE3 / IE4. Podávače záťaže 3RA2 sú k dispozícii s ovládaním striedavým a jednosmerným prúdom vo veľkostiach S00, S0 a S2 s rozsahmi nastavenia od 0,14 do 65 A. Sú ponúkané so skrutkovou a pružinovou pripojovacou technológiou na montáž na montážne lišty, skrutkové upevnenie a montáž na 60 mm prípojnice. Okrem toho ponúkame viac ako 40 000 ďalších testovaných kombinácií jednotlivých zariadení na ochranu, prepínanie a spúšťanie najrôznejších aplikácií až do 630 A. Všetko príslušenstvo pre ističe 3RV2 a stýkače 3RT2 je štandardné pre všetky veľkosti a dá sa použiť aj pre napájače záťaže. Voliteľný prívodný systém SIRIUS 3RV29 (pre S00 a S0) výrazne znižuje námahu pri zapojení. Podávače záťaže 3RA22 nahrádzajú osvedčenú sériu 3RA12. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.
