Name: Siemens 3RA2210-1AE15-2AP0 3RA22101AE152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.55 kW 690 V Menovitý prúd 1.
Brand: Siemens
SKU: 1743225
Availability: BackOrder

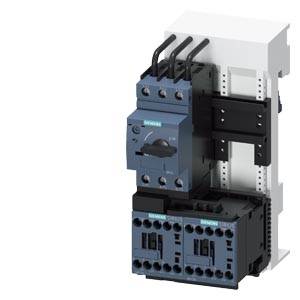

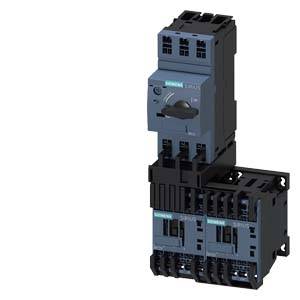

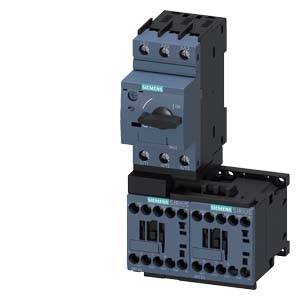

Kombinácii motorového štartéra 'Siemens Sirius' pozostávajúca z výkonového spínača hore a dvoch stykačov dole, určená pre priemyselné aplikácie.

Technické zariadenia v rozvádzači, vedľa okna, z ktorého prší zvnútra, a vonku je vidieť rozmazaný priemyselný stroj.

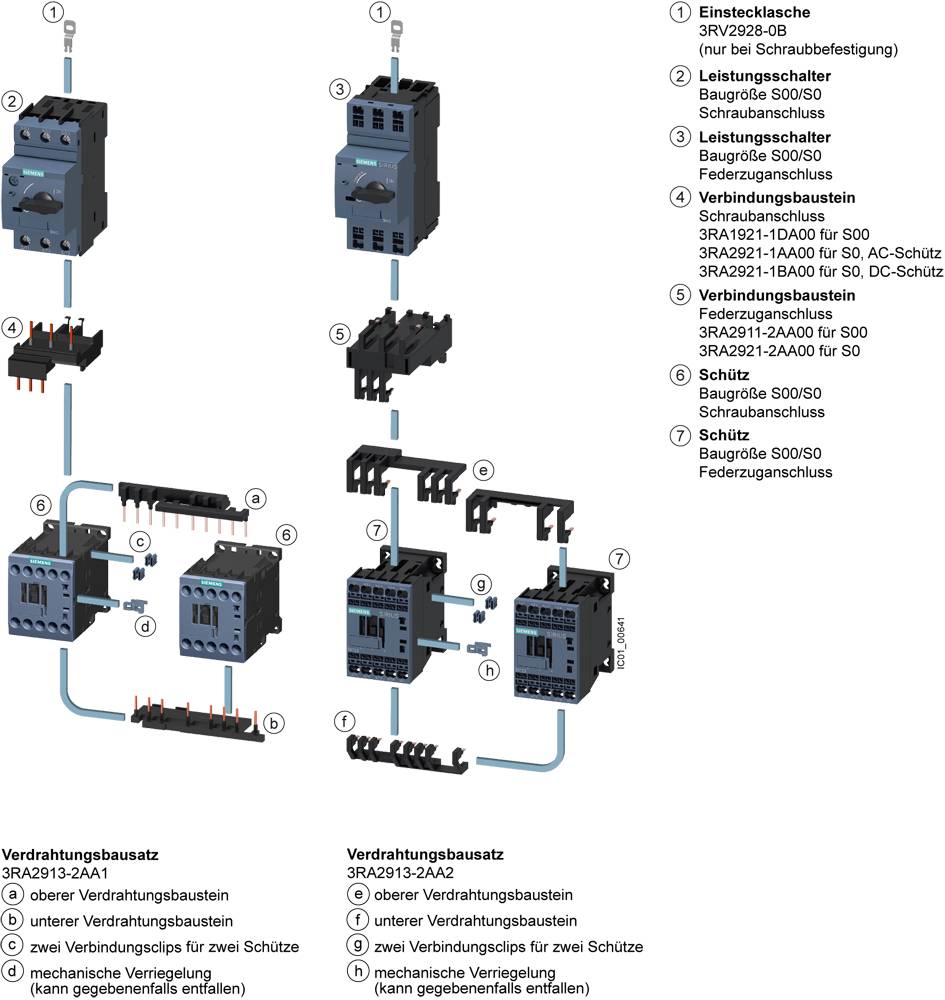

'Sada elektrického zapojenia' zobrazuje dve konfigurácie zapojenia pre stýkač, vrátane spojovacích modulov, skrutkových svoriek a špecifických katalógových čísiel súčiastok.

Pneumatický obvod: Štartovací tlačidlo, prepínacie ventily a valec prepojené. Postup: T1 štartuje, valec vysunutý, potom zasunutý.

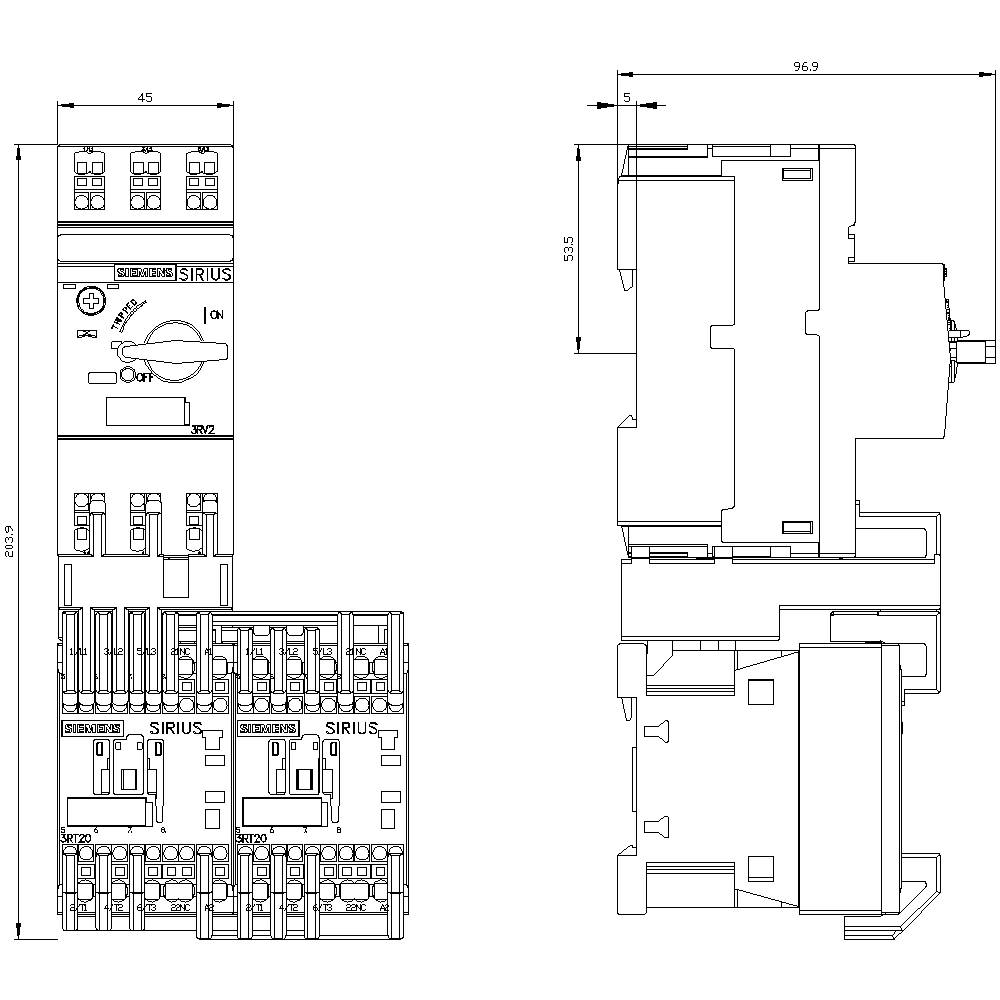

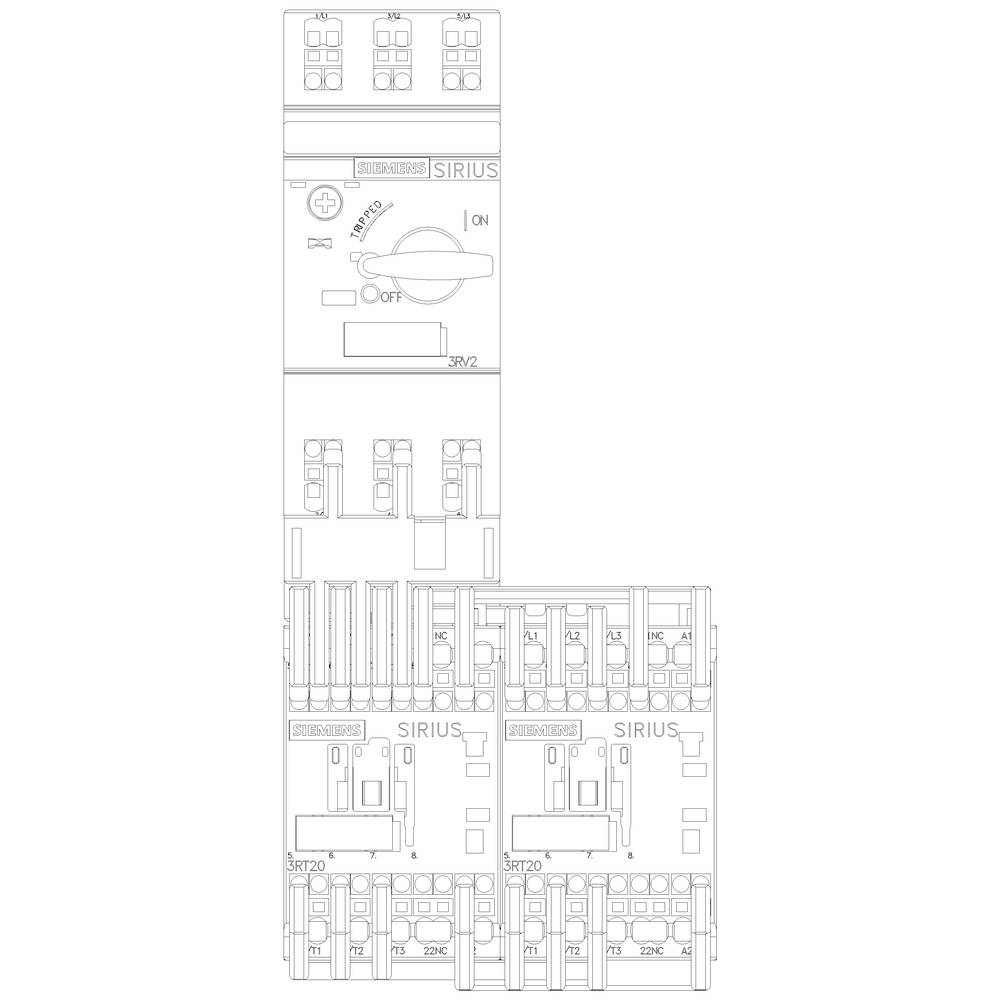

Technický výkres elektrického spínača s rozmermi. Predný a bočný pohľad, detaily spínacích komponentov.

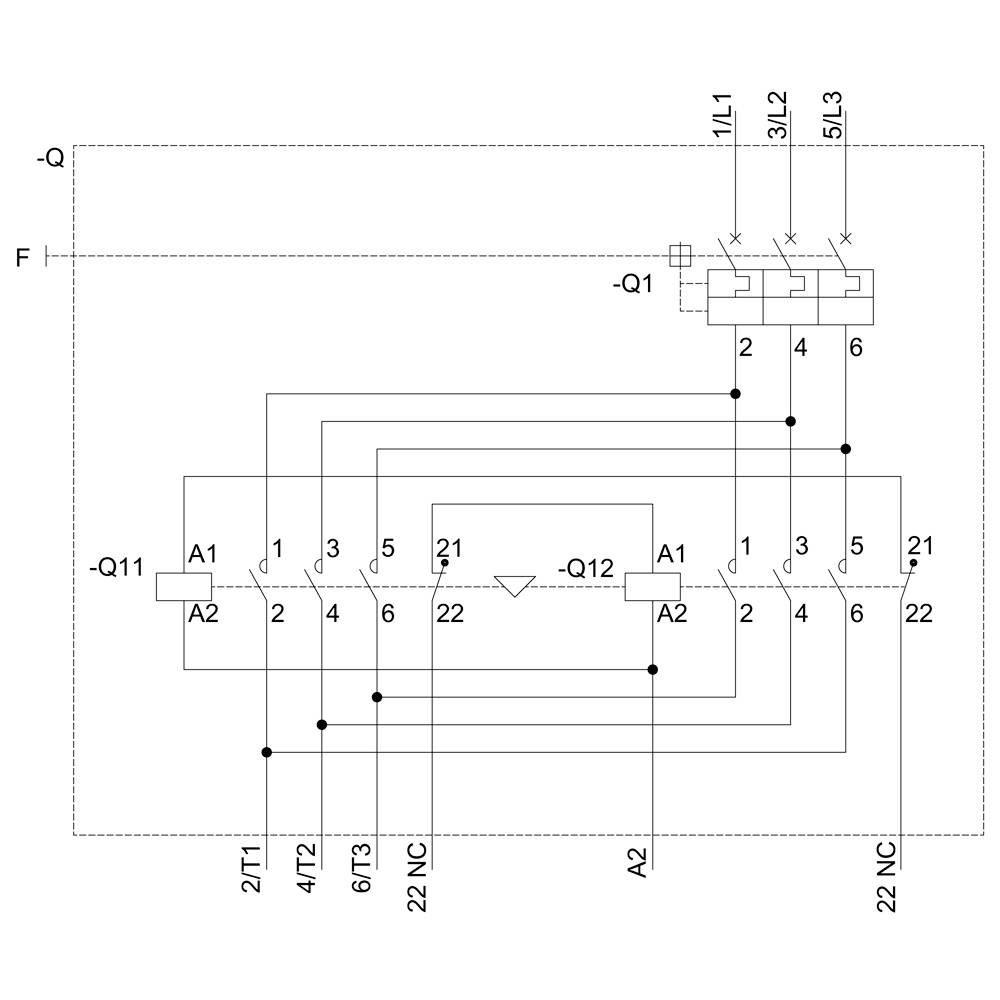

Schéma elektrického spínača a kontaktorového systému. Zobrazuje usporiadanie spínačov, poistiek a prepojení.

1/6

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (255,00 € / kus)

255,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Konštrukcia elektrického pripojenia: pružinové pripojenie
Veľkosť podávača bremena: S00
Pracovná frekvencia: 50/60 Hz

Napätie motora: 400 V

Kategória výrobku: napájač pre spotrebiče

Pripojovacie prúd: 1.5 A

Výkon motora pri 400 V: 0.55 kW

Menovité napätie: 690 V

Prevedenie: Typ montáže: naskrutkovanie a naskrutkovanie na DIN lištu 35 mm

Číslo výrobcu: 3RA22101AE152AP0

Menovitý prúd: 1.5 A

Menovitý prúd - filter: 1.5 A

Typ: 3RA2210-1AE15-2AP0

Výkon motora pri 230 V / 400 V: 0.55 kW

Rozmer.: (š x v x h) 90 x 204 x 97 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 90 mm

V: 204 mm

Hĺbka: 97 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 90

: 204 mm

: 97 mm

: NIE

: 0.55 kW

: 1

: 1.6 A

: 0

: IP20

: CLASS 10

: ÁNO

: NIE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 1.6 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Výkon motora pri 400 V

Výkon motora pri 230 V / 400 V

Siemens 3RA2210-1AE15-2AP0 3RA22101AE152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.55 kW 690 V Menovitý prúd 1.5 A

Objednávacie číslo:1743225

Doručenie: St 21. 10.

Conrad Electronic

Tento produkt

1.5 A

0.55 kW

Min.: 1

Násobky: 1

255,00 €^*

Siemens 3RA2210-0JA15-2AP0 3RA22100JA152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.25 kW 690 V Menovitý prúd 0.85 A

Objednávacie číslo:1743209

Doručenie: St 21. 10.

Conrad Electronic

850 mA

0.25 kW

Min.: 1

Násobky: 1

249,99 €^*

Siemens 3RA2210-0JD15-2AP0 3RA22100JD152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.25 kW 690 V Menovitý prúd 0.85 A

Objednávacie číslo:1743211

Doručenie: St 21. 10.

Conrad Electronic

850 mA

0.25 kW

Min.: 1

Násobky: 1

345,00 €^*

Siemens 3RA2210-0JE15-2AP0 3RA22100JE152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.25 kW 690 V Menovitý prúd 0.85 A

Objednávacie číslo:1743213

Doručenie: St 21. 10.

Conrad Electronic

850 mA

0.25 kW

Min.: 1

Násobky: 1

249,99 €^*

Siemens 3RA2210-0JH15-2AP0 3RA22100JH152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.25 kW 690 V Menovitý prúd 0.85 A

Objednávacie číslo:1699084

Doručenie: St 21. 10.

Conrad Electronic

850 mA

0.25 kW

Min.: 1

Násobky: 1

345,00 €^*

Siemens 3RA2210-0KA15-2AP0 3RA22100KA152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.37 kW 690 V Menovitý prúd 1.1 A

Objednávacie číslo:1748493

Doručenie: St 21. 10.

Conrad Electronic

1.1 A

0.37 kW

Min.: 1

Násobky: 1

255,00 €^*

Siemens 3RA2210-0KD15-2AP0 3RA22100KD152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.37 kW 690 V Menovitý prúd 1.1 A

Objednávacie číslo:1699085

Doručenie: St 21. 10.

Conrad Electronic

1.1 A

0.37 kW

Min.: 1

Násobky: 1

349,00 €^*

Siemens 3RA2210-0KE15-2AP0 3RA22100KE152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.37 kW 690 V Menovitý prúd 1.1 A

Objednávacie číslo:1743217

Doručenie: St 21. 10.

Conrad Electronic

1.1 A

0.37 kW

Min.: 1

Násobky: 1

255,00 €^*

Siemens 3RA2210-0KH15-2AP0 3RA22100KH152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.37 kW 690 V Menovitý prúd 1.1 A

Objednávacie číslo:1743219

Doručenie: St 21. 10.

Conrad Electronic

1.1 A

0.37 kW

Min.: 1

Násobky: 1

345,00 €^*

Siemens 3RA2210-1AA15-2AP0 3RA22101AA152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.55 kW 690 V Menovitý prúd 1.5 A

Objednávacie číslo:1743221

Doručenie: St 21. 10.

Conrad Electronic

1.5 A

0.55 kW

Min.: 1

Násobky: 1

255,00 €^*

Na stiahnutie

Datasheet

Datasheet 1743225 Siemens 3RA2210-1AE15-2AP0 3RA22101AE152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.55 kW 690 V Menovitý prúd 1.

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1743225 Siemens 3RA2210-1AE15-2AP0 3RA22101AE152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.55 kW 690 V Menovitý prúd 1.

Popis

Poistkový podávač záťaže, reverzný chod 400 V AC, veľkosť S00 1,10 ... 1,60 A pružinové pripojenie 230 V AC pre montáž na DIN lištu (spĺňa aj typ koordinácie 1) typ koordinácie 2, Iq = 150 kA 1NC (stýkač) reverzný štartér SIRIUS 3RA22 na ochranu a spustenie motorov. Reverzný štartér 3RA22 je odskúšaná a vo výrobe namontovaná kombinácia ističa 3RV2 a dvoch stýkačov 3RT2, ktoré sú už zapojené a sú mechanicky a elektricky spojené. Sú klimaticky odolné, celosvetovo schválené (napr. IEC a UL / CSA) a pripravené na IE3 / IE4. Podávače záťaže 3RA2 sú k dispozícii s ovládaním striedavým a jednosmerným prúdom vo veľkostiach S00, S0 a S2 s rozsahmi nastavenia od 0,14 do 65 A. Sú ponúkané so skrutkovou a pružinovou pripojovacou technológiou na montáž na montážne lišty, skrutkové upevnenie a montáž na 60 mm prípojnice. Okrem toho ponúkame viac ako 40 000 ďalších testovaných kombinácií jednotlivých zariadení na ochranu, prepínanie a spúšťanie najrôznejších aplikácií až do 630 A. Všetko príslušenstvo pre ističe 3RV2 a stýkače 3RT2 je štandardné pre všetky veľkosti a dá sa použiť aj pre napájače záťaže. Voliteľný prívodný systém SIRIUS 3RV29 (pre S00 a S0) výrazne znižuje námahu pri zapojení. Podávače záťaže 3RA22 nahrádzajú osvedčenú sériu 3RA12. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
