Name: Siemens 3RA2210-1CH15-2AP0 3RA22101CH152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.75 kW 690 V Menovitý prúd 1.
Brand: Siemens
SKU: 1743244
Availability: BackOrder

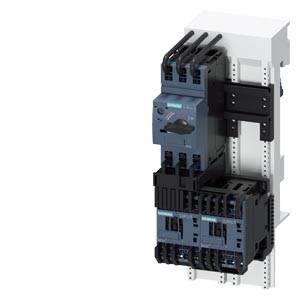

Priemyselný výkonový spínač namontovaný na DIN lište s viacerými zapojenými pripojeniami, používaný na reguláciu a distribúciu elektrického prúdu.

Otvorená elektrická rozvodná skriňa s rôznymi elektrickými komponentmi vľavo a dažďom namočenou oknovou stenou vpravo v obraze.

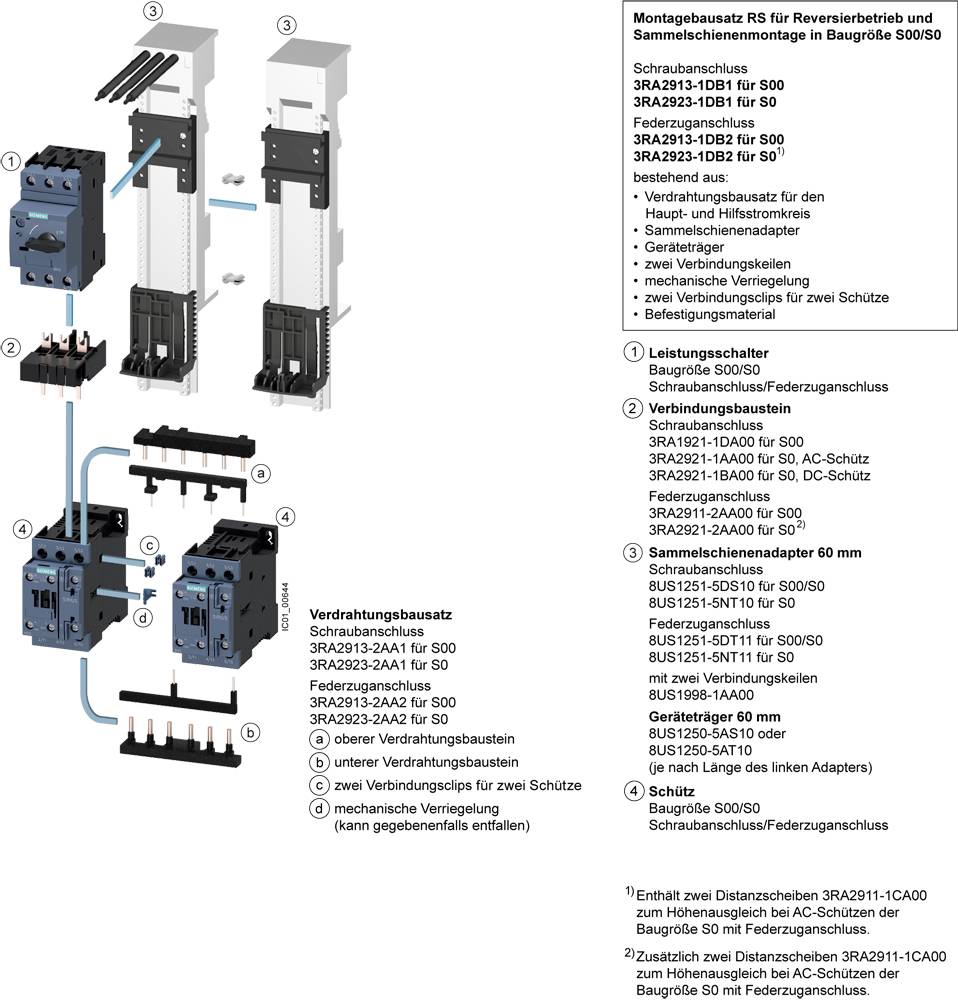

'Montážna súprava RS pre reverzný chod a zbernicové systémy vo veľkosti S00/S0' ukazuje zostavu a komponenty vrátane výkonových a riadiacich prípojok.

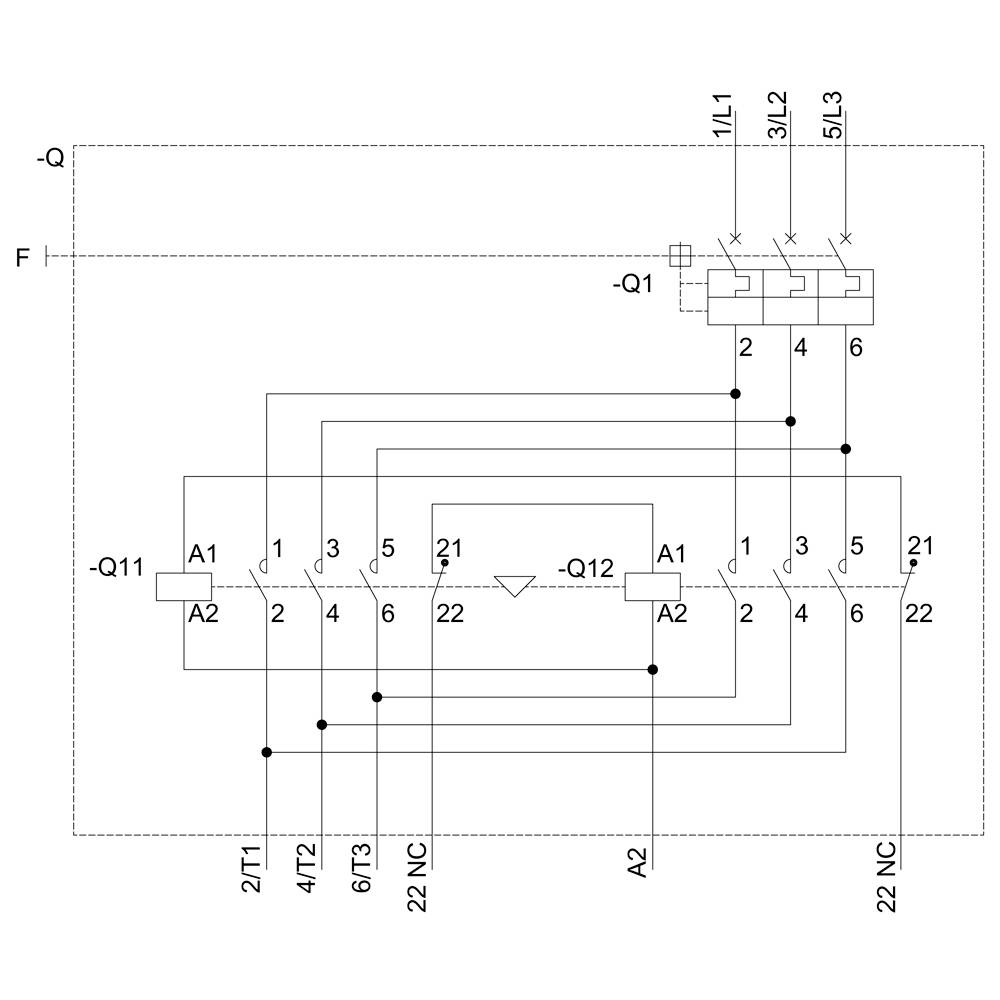

Schéma elektrického systému s viacerými spínačmi a relé. Znázorňuje prepojenia a kontaktné body medzi jednotlivými komponentmi.

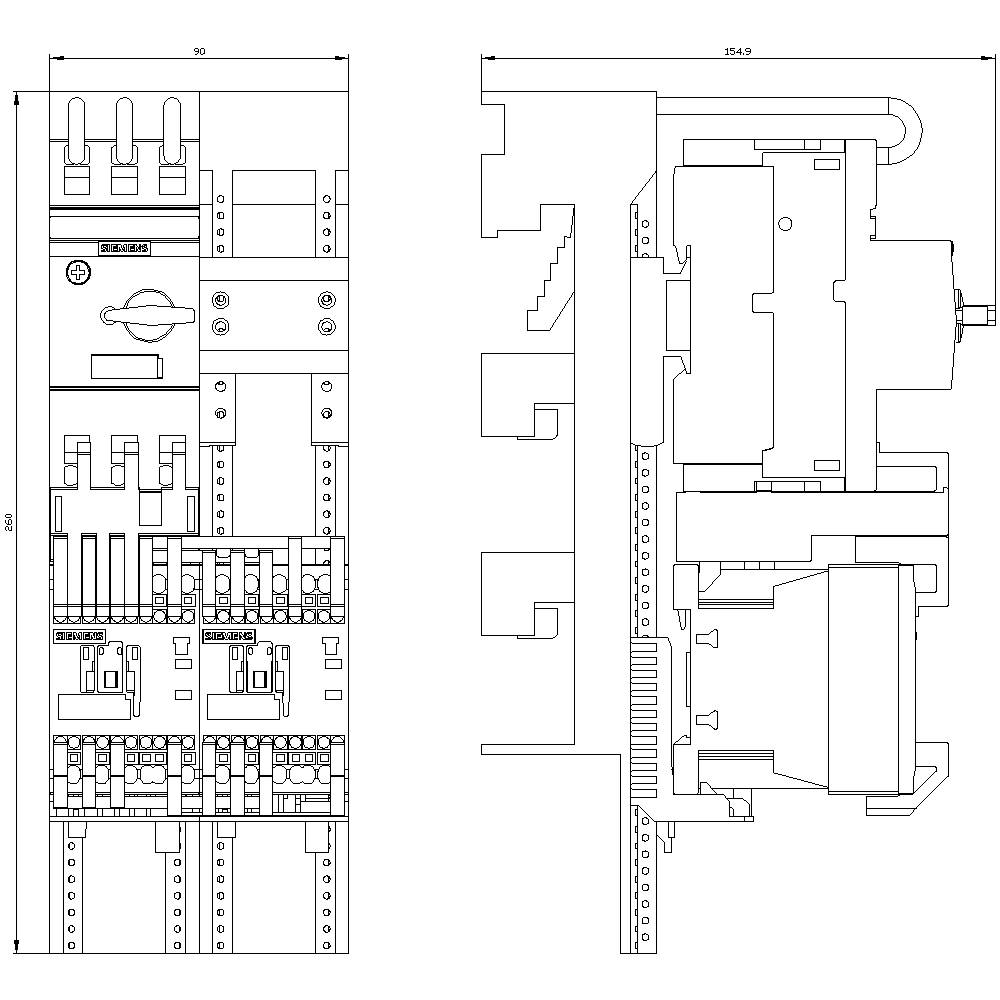

Technický výkres elektrického rozvádzača spredu a z boku. Zobrazuje spínače, poistky a pozície komponentov. Rozmery sú vyznačené.

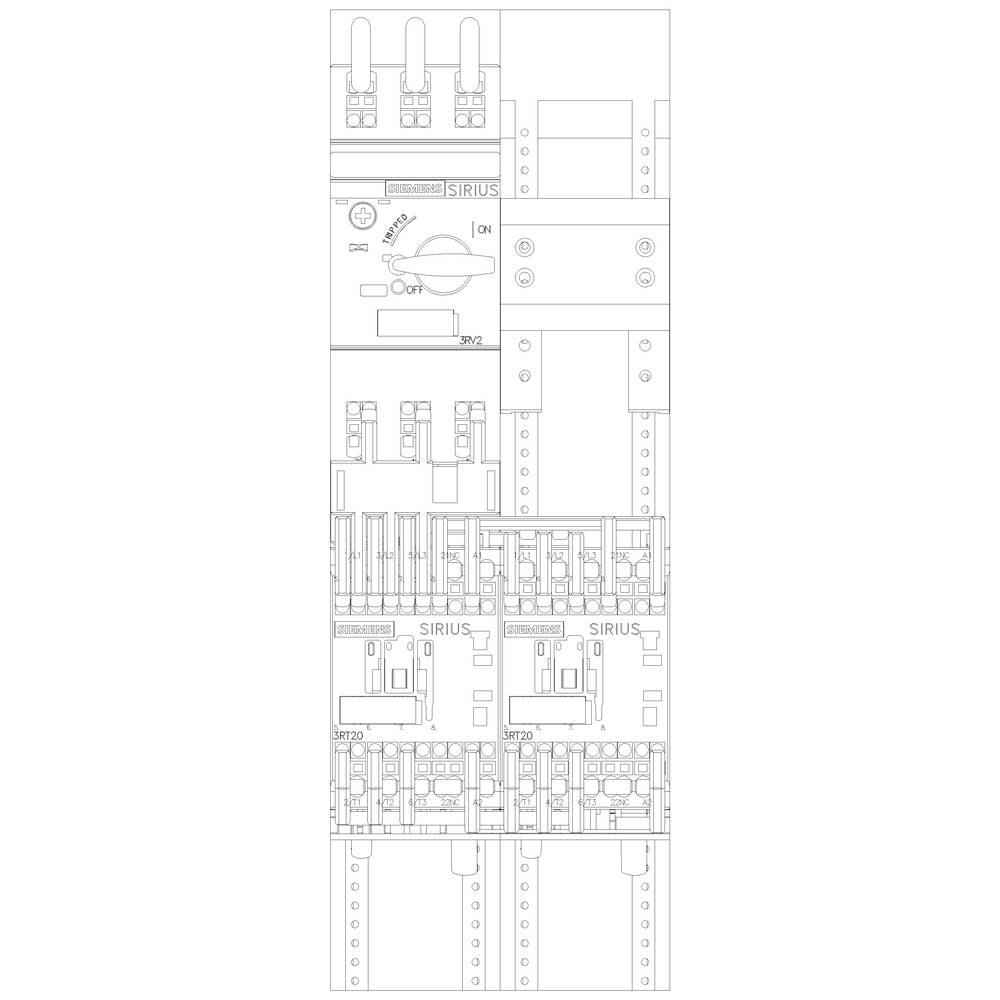

Technický výkres elektrického rozvádzača s poistkami, spínacími modulmi a komponentmi elektrického zapojenia.

1/6

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (355,00 € / kus)

355,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Konštrukcia elektrického pripojenia: pružinové pripojenie
Veľkosť podávača bremena: S00
Pracovná frekvencia: 50/60 Hz

Napätie motora: 690 V

Kategória výrobku: napájač pre spotrebiče

Pripojovacie prúd: 1.9 A

Výkon motora pri 400 V: 0.75 kW

Menovité napätie: 690 V

Prevedenie: Typ upevnenia: Na zacvaknutie na 60 mm systém prípojníc

Číslo výrobcu: 3RA22101CH152AP0

Menovitý prúd: 1.9 A

Menovitý prúd - filter: 1.9 A

Typ: 3RA2210-1CH15-2AP0

Výkon motora pri 230 V / 400 V: 0.75 kW

Rozmer.: (š x v x h) 90 x 260 x 155 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 90 mm

V: 260 mm

Hĺbka: 155 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 90

: 260 mm

: 155 mm

: NIE

: 0.75 kW

: 1

: 2.5 A

: 0

: IP20

: CLASS 10

: ÁNO

: NIE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 2.5 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Výkon motora pri 400 V

Výkon motora pri 230 V / 400 V

Siemens 3RA2210-1CH15-2AP0 3RA22101CH152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.75 kW 690 V Menovitý prúd 1.9 A

Objednávacie číslo:1743244

Doručenie: St 21. 10.

Conrad Electronic

Tento produkt

1.9 A

0.75 kW

Min.: 1

Násobky: 1

355,00 €^*

Siemens 3RA2210-0JA15-2AP0 3RA22100JA152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.25 kW 690 V Menovitý prúd 0.85 A

Objednávacie číslo:1743209

Doručenie: St 21. 10.

Conrad Electronic

850 mA

0.25 kW

Min.: 1

Násobky: 1

249,99 €^*

Siemens 3RA2210-0JD15-2AP0 3RA22100JD152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.25 kW 690 V Menovitý prúd 0.85 A

Objednávacie číslo:1743211

Doručenie: St 21. 10.

Conrad Electronic

850 mA

0.25 kW

Min.: 1

Násobky: 1

345,00 €^*

Siemens 3RA2210-0JE15-2AP0 3RA22100JE152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.25 kW 690 V Menovitý prúd 0.85 A

Objednávacie číslo:1743213

Doručenie: St 21. 10.

Conrad Electronic

850 mA

0.25 kW

Min.: 1

Násobky: 1

249,99 €^*

Siemens 3RA2210-0JH15-2AP0 3RA22100JH152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.25 kW 690 V Menovitý prúd 0.85 A

Objednávacie číslo:1699084

Doručenie: St 21. 10.

Conrad Electronic

850 mA

0.25 kW

Min.: 1

Násobky: 1

345,00 €^*

Siemens 3RA2210-0KA15-2AP0 3RA22100KA152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.37 kW 690 V Menovitý prúd 1.1 A

Objednávacie číslo:1748493

Doručenie: St 21. 10.

Conrad Electronic

1.1 A

0.37 kW

Min.: 1

Násobky: 1

255,00 €^*

Siemens 3RA2210-0KD15-2AP0 3RA22100KD152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.37 kW 690 V Menovitý prúd 1.1 A

Objednávacie číslo:1699085

Doručenie: St 21. 10.

Conrad Electronic

1.1 A

0.37 kW

Min.: 1

Násobky: 1

349,00 €^*

Siemens 3RA2210-0KE15-2AP0 3RA22100KE152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.37 kW 690 V Menovitý prúd 1.1 A

Objednávacie číslo:1743217

Doručenie: St 21. 10.

Conrad Electronic

1.1 A

0.37 kW

Min.: 1

Násobky: 1

255,00 €^*

Siemens 3RA2210-0KH15-2AP0 3RA22100KH152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.37 kW 690 V Menovitý prúd 1.1 A

Objednávacie číslo:1743219

Doručenie: St 21. 10.

Conrad Electronic

1.1 A

0.37 kW

Min.: 1

Násobky: 1

345,00 €^*

Siemens 3RA2210-1AA15-2AP0 3RA22101AA152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.55 kW 690 V Menovitý prúd 1.5 A

Objednávacie číslo:1743221

Doručenie: St 21. 10.

Conrad Electronic

1.5 A

0.55 kW

Min.: 1

Násobky: 1

255,00 €^*

Na stiahnutie

Datasheet

Datasheet 1743244 Siemens 3RA2210-1CH15-2AP0 3RA22101CH152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.75 kW 690 V Menovitý prúd 1.

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1743244 Siemens 3RA2210-1CH15-2AP0 3RA22101CH152AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.75 kW 690 V Menovitý prúd 1.

Popis

Poistkový podávač záťaže, reverzný chod 400 V AC, veľkosť S00 1,80 ... 2,50 A pružinové pripojenie 230 V AC pre 60 mm prípojnicové systémy (spĺňa aj typ koordinácie 1) typ koordinácie 2, Iq = 150 kA 1NC (stýkač) reverzný štartér SIRIUS 3RA22 na ochranu a naštartovanie motorov. Reverzný štartér 3RA22 je odskúšaná a vo výrobe namontovaná kombinácia ističa 3RV2 a dvoch stýkačov 3RT2, ktoré sú už zapojené a sú mechanicky a elektricky spojené. Sú klimaticky odolné, celosvetovo schválené (napr. IEC a UL / CSA) a pripravené na IE3 / IE4. Podávače záťaže 3RA2 sú k dispozícii s ovládaním striedavým a jednosmerným prúdom vo veľkostiach S00, S0 a S2 s rozsahmi nastavenia od 0,14 do 65 A. Sú ponúkané so skrutkovou a pružinovou pripojovacou technológiou na montáž na montážne lišty, skrutkové upevnenie a montáž na 60 mm prípojnice. Okrem toho ponúkame viac ako 40 000 ďalších testovaných kombinácií jednotlivých zariadení na ochranu, prepínanie a spúšťanie najrôznejších aplikácií až do 630 A. Všetko príslušenstvo pre ističe 3RV2 a stýkače 3RT2 je štandardné pre všetky veľkosti a dá sa použiť aj pre napájače záťaže. Voliteľný prívodný systém SIRIUS 3RV29 (pre S00 a S0) výrazne znižuje námahu pri zapojení. Podávače záťaže 3RA22 nahrádzajú osvedčenú sériu 3RA12. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
