Name: Siemens 3RA2210-1KE17-2AP0 3RA22101KE172AP0 napájač pre spotrebiče Výkon motora pri 400 V 5.5 kW 690 V Menovitý prúd 11.
Brand: Siemens
SKU: 1743582
Availability: BackOrder

Elektrický výkonový spínač so sivým krytom, spínacou pákou a modrým označením, namontovaný na čiernom podstavci.

Otvorená elektrická rozvodná skriňa vedľa okna zmáčaného dažďom, cez ktoré je vidieť nejasný, priemyselný stroj.

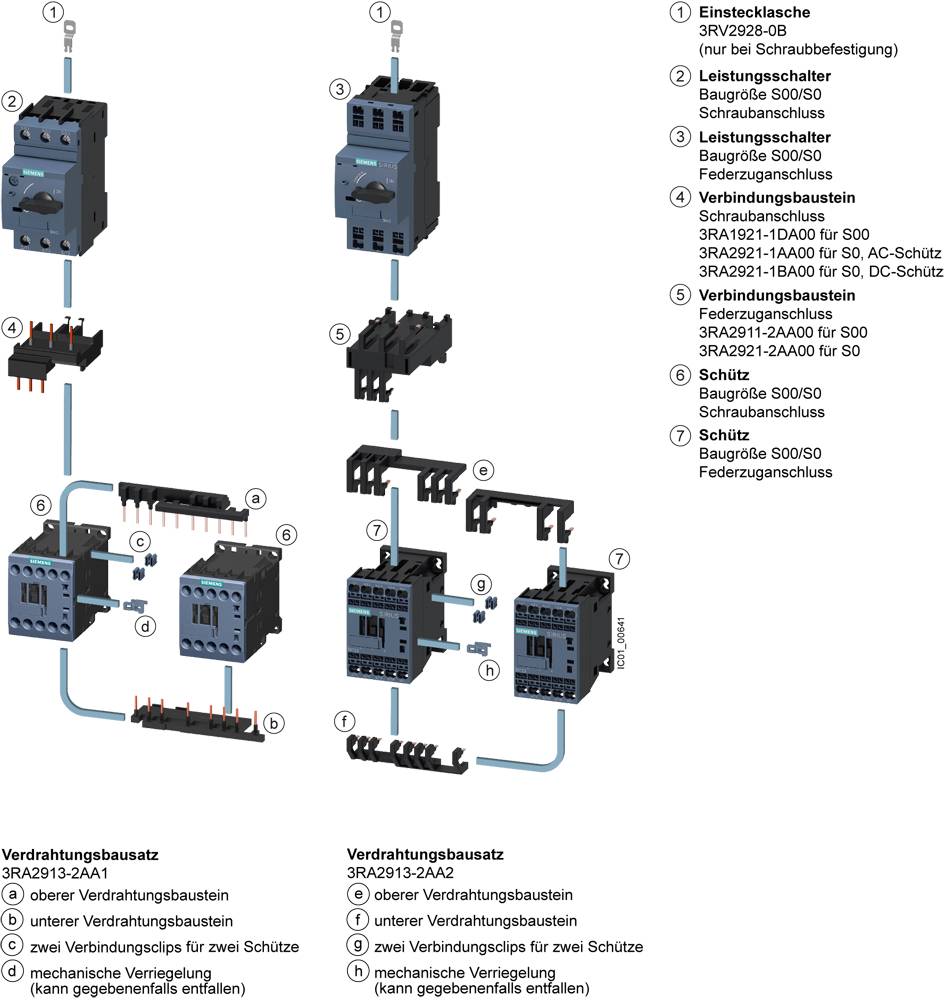

'Schéma zapojenia: Sady elektrických rozvodov 3RA2913-1AA1 a 3RA2913-2AA2 pre spínače na ochranu vedenia a motorov s príslušenstvom vrátane pevných bodov.'

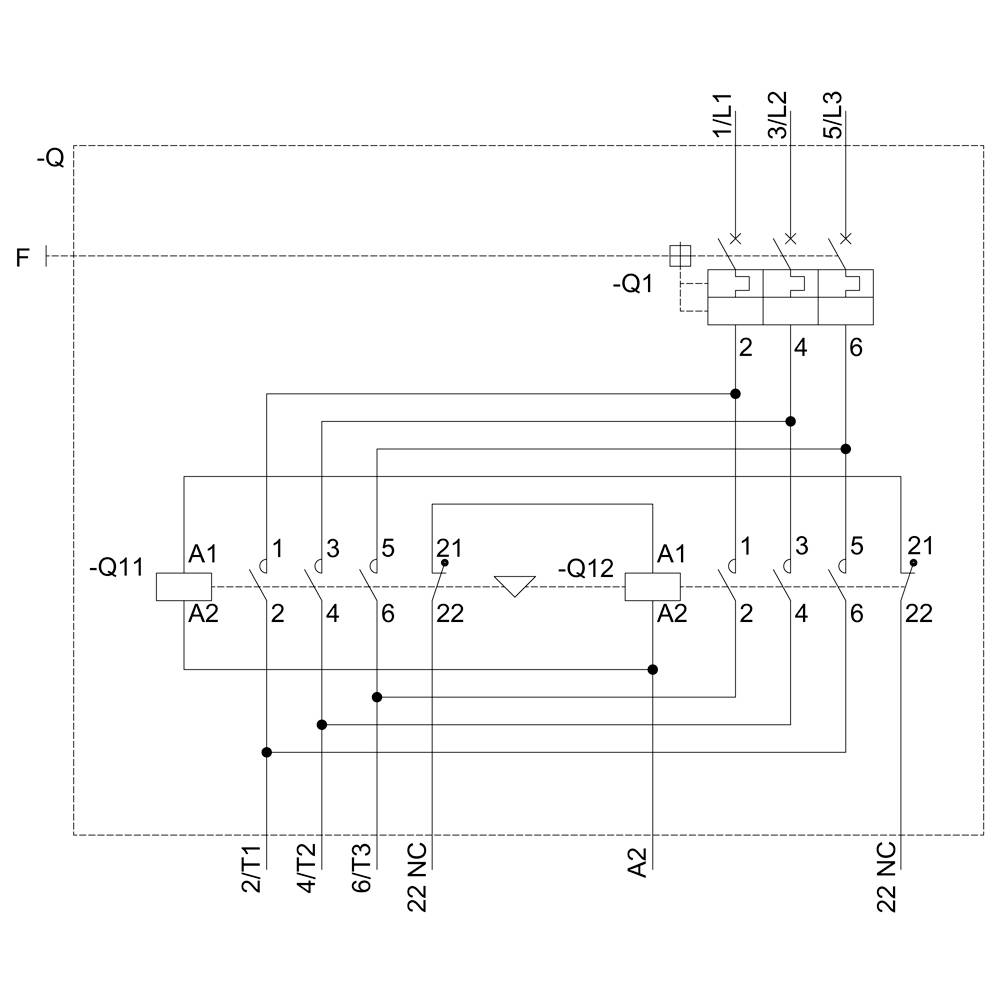

Bezpečnostná schéma zapojenia s relé, kontaktmi a vodičmi. Hlavné komponenty: Q1 až Q11. Elektrické obvody k svorkám 11L1 až 51L3.

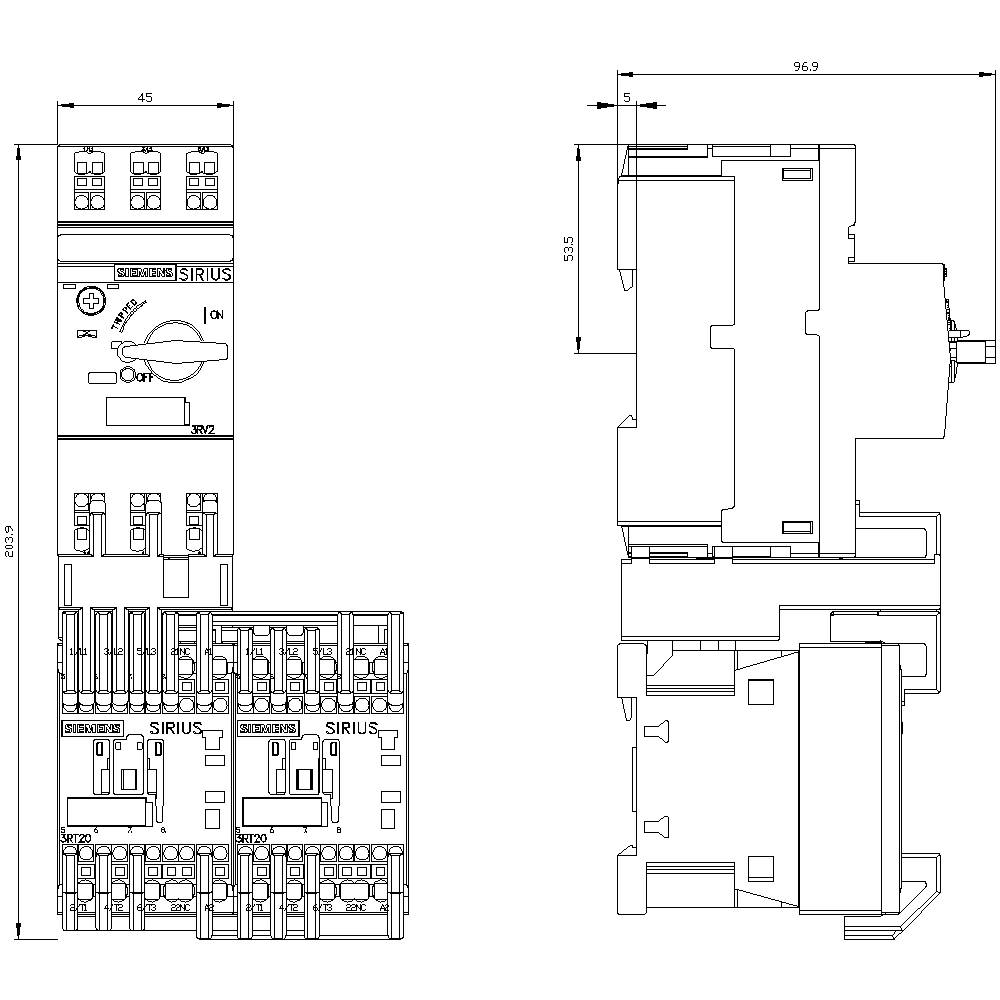

Technický výkres elektrického komponentu s rozmermi. Pohľad spredu a zboku zobrazuje detaily spínacích komponentov a pripojení.

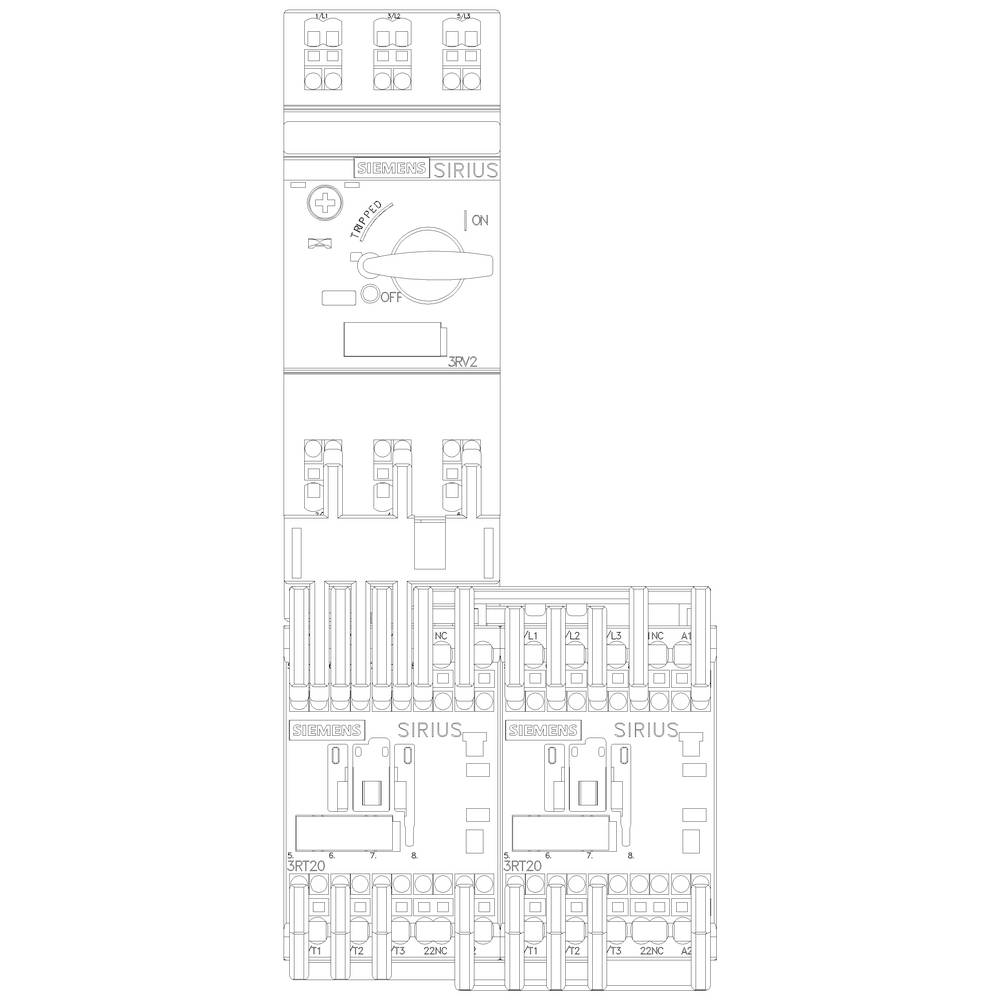

Technický výkres elektrického spínača s názvom 'SIRIUS'. Hlavné charakteristiky zahŕňajú ovládacie tlačidlá a spínacie polohy.

1/6

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (305,00 € / kus)

305,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Konštrukcia elektrického pripojenia: pružinové pripojenie
Veľkosť podávača bremena: S00
Pracovná frekvencia: 50/60 Hz

Napätie motora: 400 V

Kategória výrobku: napájač pre spotrebiče

Pripojovacie prúd: 11.5 A

Výkon motora pri 400 V: 5.5 kW

Menovité napätie: 690 V

Prevedenie: Typ montáže: naskrutkovanie a naskrutkovanie na DIN lištu 35 mm

Číslo výrobcu: 3RA22101KE172AP0

Menovitý prúd: 11.5 A

Menovitý prúd - filter: 11.5 A

Typ: 3RA2210-1KE17-2AP0

Výkon motora pri 230 V / 400 V: 5.5 kW

Rozmer.: (š x v x h) 90 x 204 x 97 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 90 mm

V: 204 mm

Hĺbka: 97 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 90

: 204 mm

: 97 mm

: NIE

: 5.5 kW

: 1

: 12 A

: 0

: IP20

: CLASS 10

: ÁNO

: NIE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 12 A

: 60 °C

: 65000

: 30000

: Other

: Class 1

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Výkon motora pri 400 V

Výkon motora pri 230 V / 400 V

Siemens 3RA2210-1KE17-2AP0 3RA22101KE172AP0 napájač pre spotrebiče Výkon motora pri 400 V 5.5 kW 690 V Menovitý prúd 11.5 A

Objednávacie číslo:1743582

Doručenie: St 21. 10.

Conrad Electronic

Tento produkt

11.5 A

5.5 kW

Min.: 1

Násobky: 1

305,00 €^*

Siemens 3RA2210-1KA17-2AP0 3RA22101KA172AP0 napájač pre spotrebiče Výkon motora pri 400 V 5.5 kW 690 V Menovitý prúd 11.5 A

Objednávacie číslo:1743574

Doručenie: St 21. 10.

Conrad Electronic

11.5 A

5.5 kW

Min.: 1

Násobky: 1

309,00 €^*

Siemens 3RA2210-1KD17-2AP0 3RA22101KD172AP0 napájač pre spotrebiče Výkon motora pri 400 V 5.5 kW 690 V Menovitý prúd 11.5 A

Objednávacie číslo:1743575

Doručenie: St 21. 10.

Conrad Electronic

11.5 A

5.5 kW

Min.: 1

Násobky: 1

405,00 €^*

Siemens 3RA2210-1KH17-2AP0 3RA22101KH172AP0 napájač pre spotrebiče Výkon motora pri 400 V 5.5 kW 690 V Menovitý prúd 11.5 A

Objednávacie číslo:1744334

Doručenie: St 21. 10.

Conrad Electronic

11.5 A

5.5 kW

Min.: 1

Násobky: 1

405,00 €^*

Siemens 3RA2210-4AA18-2AP0 3RA22104AA182AP0 napájač pre spotrebiče Výkon motora pri 400 V 7.5 kW 690 V Menovitý prúd 15.5 A

Objednávacie číslo:1704523

Doručenie: St 21. 10.

Conrad Electronic

15.5 A

7.5 kW

Min.: 1

Násobky: 1

345,00 €^*

Siemens 3RA2210-4AD18-2AP0 3RA22104AD182AP0 napájač pre spotrebiče Výkon motora pri 400 V 7.5 kW 690 V Menovitý prúd 15.5 A

Objednávacie číslo:1744448

Doručenie: St 21. 10.

Conrad Electronic

15.5 A

7.5 kW

Min.: 1

Násobky: 1

445,00 €^*

Siemens 3RA2210-4AE18-2AP0 3RA22104AE182AP0 napájač pre spotrebiče Výkon motora pri 400 V 7.5 kW 690 V Menovitý prúd 15.5 A

Objednávacie číslo:1744450

Doručenie: St 21. 10.

Conrad Electronic

15.5 A

7.5 kW

Min.: 1

Násobky: 1

345,00 €^*

Siemens 3RA2210-4AH18-2AP0 3RA22104AH182AP0 napájač pre spotrebiče Výkon motora pri 400 V 7.5 kW 690 V Menovitý prúd 15.5 A

Objednávacie číslo:1699141

Doručenie: St 21. 10.

Conrad Electronic

15.5 A

7.5 kW

Min.: 1

Násobky: 1

445,00 €^*

Na stiahnutie

Datasheet

Datasheet 1743582 Siemens 3RA2210-1KE17-2AP0 3RA22101KE172AP0 napájač pre spotrebiče Výkon motora pri 400 V 5.5 kW 690 V Menovitý prúd 11.

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1743582 Siemens 3RA2210-1KE17-2AP0 3RA22101KE172AP0 napájač pre spotrebiče Výkon motora pri 400 V 5.5 kW 690 V Menovitý prúd 11.

Popis

Poistkový podávač záťaže, reverzný chod 400 V AC, veľkosť S00 9,00 ... 12,5 A 230 V AC pružinové pripojenie pre montáž na DIN lištu, typ koordinácie 1, Iq = 150 kA 1 NC (stýkač) reverzný štartér SIRIUS 3RA22 na ochranu a spustenie motorov. Reverzný štartér 3RA22 je odskúšaná a vo výrobe namontovaná kombinácia ističa 3RV2 a dvoch stýkačov 3RT2, ktoré sú už zapojené a sú mechanicky a elektricky spojené. Sú klimaticky odolné, celosvetovo schválené (napr. IEC a UL / CSA) a pripravené na IE3 / IE4. Podávače záťaže 3RA2 sú k dispozícii s ovládaním striedavým a jednosmerným prúdom vo veľkostiach S00, S0 a S2 s rozsahmi nastavenia od 0,14 do 65 A. Sú ponúkané so skrutkovou a pružinovou pripojovacou technológiou na montáž na montážne lišty, skrutkové upevnenie a montáž na 60 mm prípojnice. Okrem toho ponúkame viac ako 40 000 ďalších testovaných kombinácií jednotlivých zariadení na ochranu, prepínanie a spúšťanie najrôznejších aplikácií až do 630 A. Všetko príslušenstvo pre ističe 3RV2 a stýkače 3RT2 je štandardné pre všetky veľkosti a dá sa použiť aj pre napájače záťaže. Voliteľný prívodný systém SIRIUS 3RV29 (pre S00 a S0) výrazne znižuje námahu pri zapojení. Podávače záťaže 3RA22 nahrádzajú osvedčenú sériu 3RA12. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.
