Name: Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 napájač pre spotrebiče Výkon motora pri 400 V 7.5 kW 690 V Menovitý prúd 15.
Brand: Siemens
SKU: 1744477
Availability: BackOrder

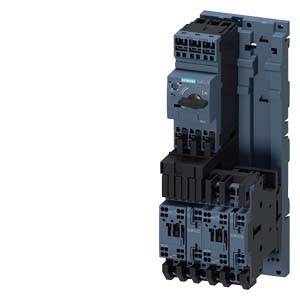

Na obrázku je vidieť modulárny výkonový istič pre priemyselné aplikácie, ktorý sa skladá z viacerých komponentov.

Otvorená elektrická rozvodná skriňa s káblami a zariadeniami vedľa okna pokrytého dažďovými kvapkami. Vonku je viditeľné rozmazané modré more.

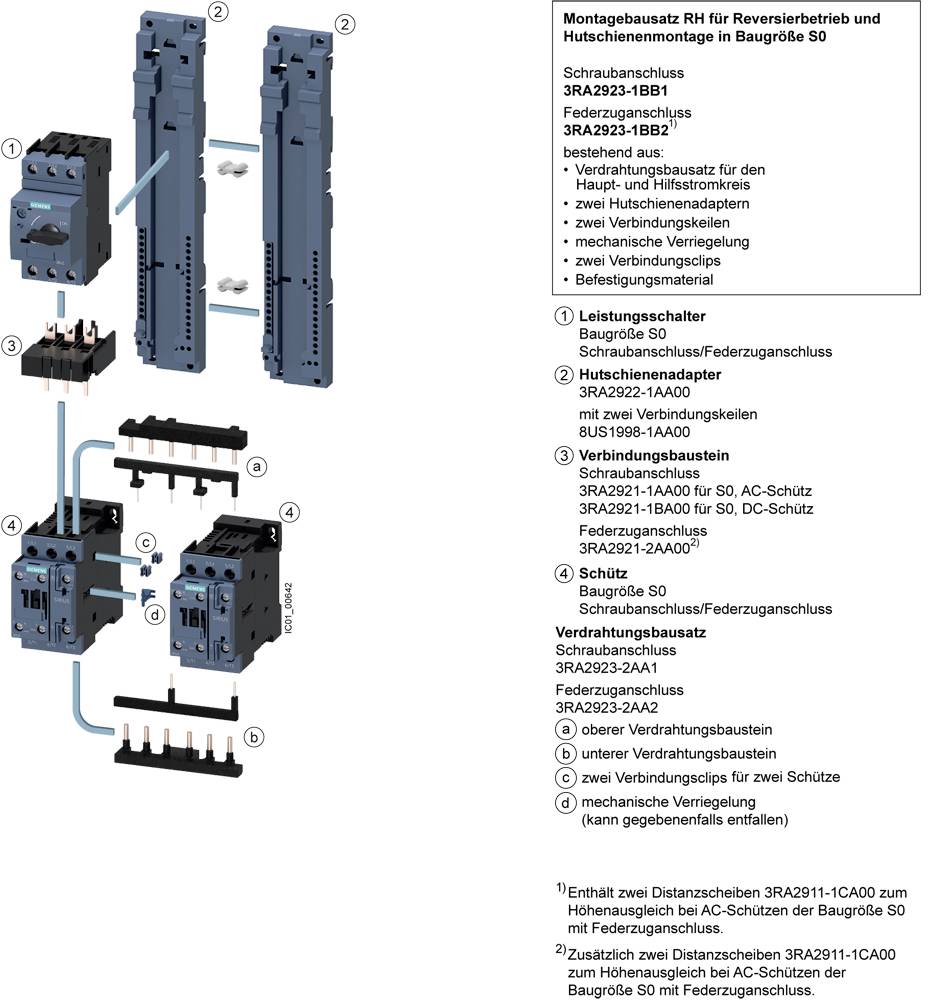

'Obrázok znázorňuje postup montáže pre reverzný chod vo veľkosti S0. Obsahuje skrutkový prípoj, pružinový prípoj a podpornú nohu.'

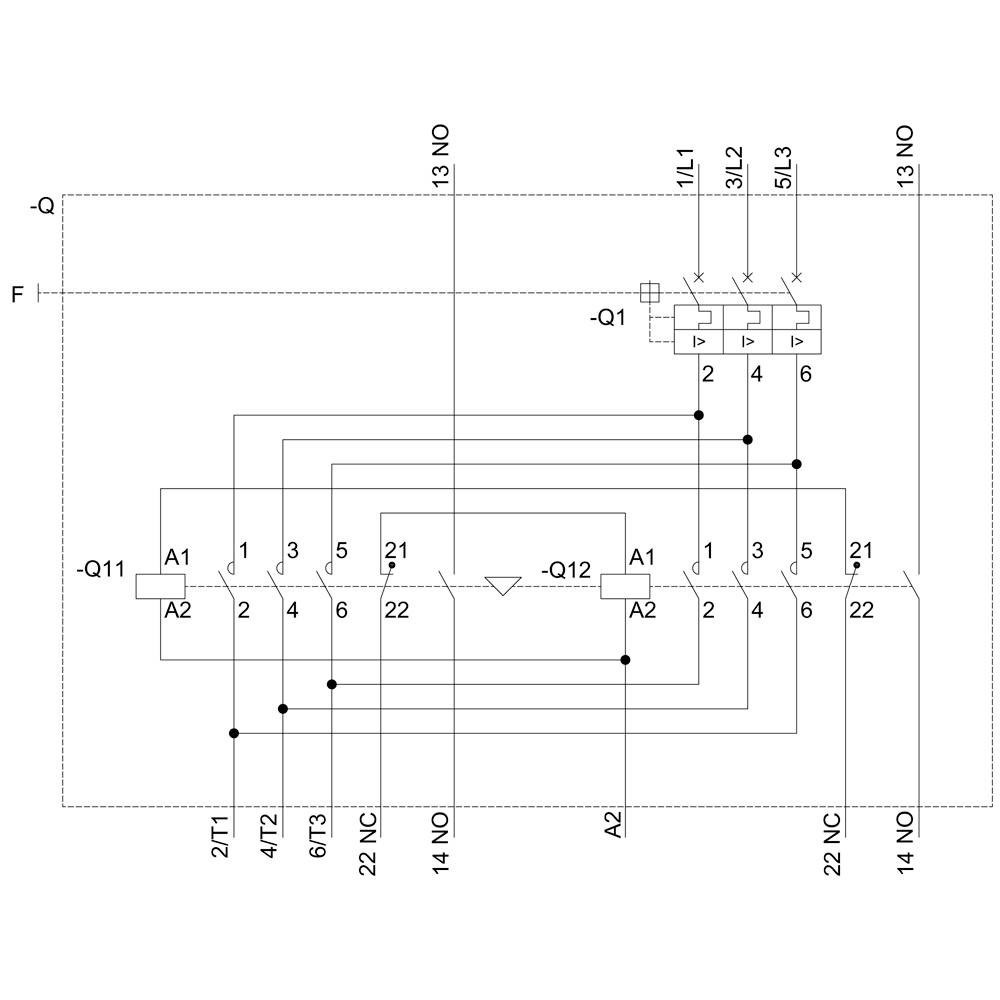

Schéma elektrického riadenia s rôznymi spínačmi, kontaktmi a prepojeniami.

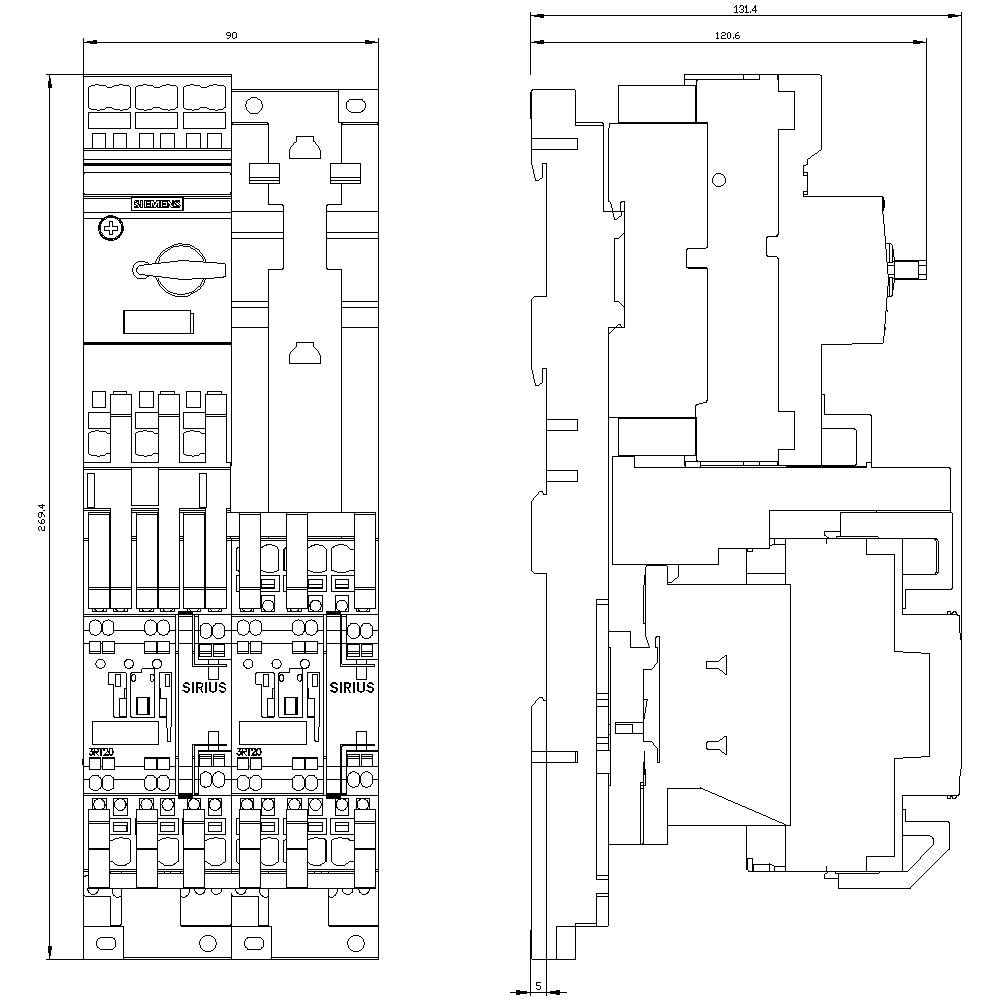

Technický výkres priemyselného systému výkonového spínača s viacerými komponentmi, káblovými prípojkami a spínacími segmentmi.

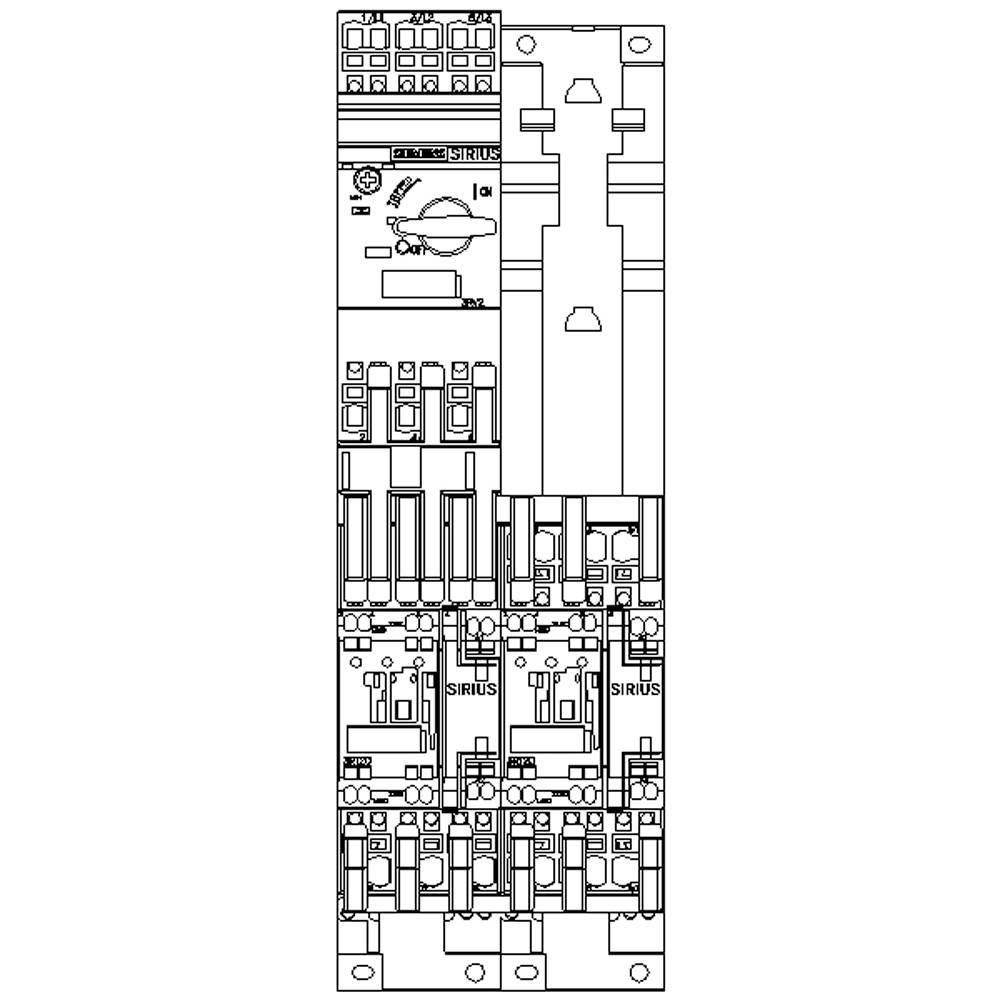

Technická schéma spínača SIRUIS. Zobrazuje detailné komponenty a ich usporiadanie pre ovládanie elektrických zariadení.

1/6

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (575,00 € / kus)

575,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Konštrukcia elektrického pripojenia: pružinové pripojenie
Veľkosť podávača bremena: S0
Pracovná frekvencia: 50/60 Hz

Napätie motora: 690 V

Kategória výrobku: napájač pre spotrebiče

Pripojovacie prúd: 15.5 A

Výkon motora pri 400 V: 7.5 kW

Menovité napätie: 690 V

Prevedenie: Typ montáže: na adaptér pre zaskrutkovanie a zacvaknutie na montážnu lištu 35 mm

Číslo výrobcu: 3RA22204BF270AP0

Menovitý prúd: 15.5 A

Menovitý prúd - filter: 15.5 A

Typ: 3RA2220-4BF27-0AP0

Výkon motora pri 230 V / 400 V: 7.5 kW

Rozmer.: (š x v x h) 90 x 269 x 130 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 90 mm

V: 269 mm

Hĺbka: 130 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 90

: 269 mm

: 130 mm

: NIE

: 7.5 kW

: 1

: 20 A

: 0

: IP20

: CLASS 10

: ÁNO

: NIE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 20 A

: 60 °C

: 150000

: 150000

: 65000

: Other

: Class 2

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Výkon motora pri 400 V

Výkon motora pri 230 V / 400 V

Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 napájač pre spotrebiče Výkon motora pri 400 V 7.5 kW 690 V Menovitý prúd 15.5 A

Objednávacie číslo:1744477

Doručenie: St 21. 10.

Conrad Electronic

Tento produkt

15.5 A

7.5 kW

Min.: 1

Násobky: 1

575,00 €^*

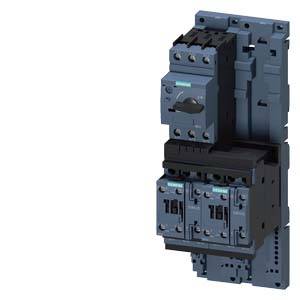

Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 napájač pre spotrebiče Výkon motora pri 400 V 1.5 kW 690 V Menovitý prúd 3.6 A

Objednávacie číslo:1744452

Doručenie: Ut 10. 11.

Conrad Electronic

3.6 A

1.5 kW

Min.: 1

Násobky: 1

369,00 €^*

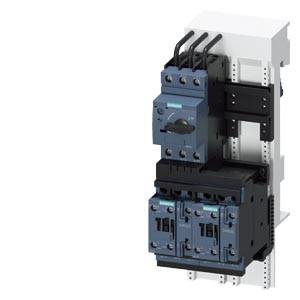

Siemens 3RA2220-1FD24-0AP0 3RA22201FD240AP0 napájač pre spotrebiče Výkon motora pri 400 V 1.5 kW 690 V Menovitý prúd 3.6 A

Objednávacie číslo:1744454

Doručenie: St 21. 10.

Conrad Electronic

3.6 A

1.5 kW

Min.: 1

Násobky: 1

419,00 €^*

Siemens 3RA2220-1GB24-0AP0 3RA22201GB240AP0 napájač pre spotrebiče Výkon motora pri 400 V 2.2 kW 690 V Menovitý prúd 4.9 A

Objednávacie číslo:1699318

Doručenie: St 21. 10.

Conrad Electronic

4.9 A

2.2 kW

Min.: 1

Násobky: 1

369,00 €^*

Siemens 3RA2220-1GD24-0AP0 3RA22201GD240AP0 napájač pre spotrebiče Výkon motora pri 400 V 2.2 kW 690 V Menovitý prúd 4.9 A

Objednávacie číslo:1744456

Doručenie: St 21. 10.

Conrad Electronic

4.9 A

2.2 kW

Min.: 1

Násobky: 1

419,00 €^*

Siemens 3RA2220-1HB24-0AP0 3RA22201HB240AP0 napájač pre spotrebiče Výkon motora pri 400 V 3 kW 690 V Menovitý prúd 6.5 A

Objednávacie číslo:1704751

Doručenie: St 21. 10.

Conrad Electronic

6.5 A

3 kW

Min.: 1

Násobky: 1

369,00 €^*

Siemens 3RA2220-1HD24-0AP0 3RA22201HD240AP0 napájač pre spotrebiče Výkon motora pri 400 V 3 kW 690 V Menovitý prúd 6.5 A

Objednávacie číslo:1744457

Doručenie: St 21. 10.

Conrad Electronic

6.5 A

3 kW

Min.: 1

Násobky: 1

419,00 €^*

Siemens 3RA2220-1JB24-0AP0 3RA22201JB240AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.4 kW 690 V Menovitý prúd 8.5 A

Objednávacie číslo:1744458

Doručenie: St 21. 10.

Conrad Electronic

8.5 A

0.4 kW

Min.: 1

Násobky: 1

375,00 €^*

Siemens 3RA2220-1JD24-0AP0 3RA22201JD240AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.4 kW 690 V Menovitý prúd 8.5 A

Objednávacie číslo:1744460

Doručenie: St 21. 10.

Conrad Electronic

8.5 A

0.4 kW

Min.: 1

Násobky: 1

425,00 €^*

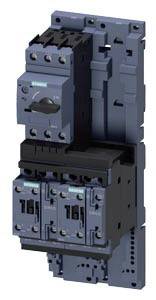

Siemens 3RA2220-1KB24-0AP0 3RA22201KB240AP0 napájač pre spotrebiče Výkon motora pri 400 V 5.5 kW 690 V Menovitý prúd 11.5 A

Objednávacie číslo:1699319

Doručenie: St 21. 10.

Conrad Electronic

11.5 A

5.5 kW

Min.: 1

Násobky: 1

375,00 €^*

Na stiahnutie

Datasheet

Datasheet 1744477 Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 napájač pre spotrebiče Výkon motora pri 400 V 7.5 kW 690 V Menovitý prúd 15.

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1744477 Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 napájač pre spotrebiče Výkon motora pri 400 V 7.5 kW 690 V Menovitý prúd 15.

Popis

Poistkový podávač záťaže, reverzný chod 400 V AC, veľkosť S0 13,0 ... 20,0 A 230 V AC pružinové pripojenie pre montáž na DIN lištu s adaptérom na DIN lištu (spĺňa aj typ koordinácie 1) typ koordinácie 2, Iq = 150 kA 1NO + 1NC (stýkač) reverzný štartér SIRIUS 3RA22 na ochranu a naštartovanie motorov. Reverzný štartér 3RA22 je odskúšaná a vo výrobe namontovaná kombinácia ističa 3RV2 a dvoch stýkačov 3RT2, ktoré sú už zapojené a sú mechanicky a elektricky spojené. Sú klimaticky odolné, celosvetovo schválené (napr. IEC a UL / CSA) a pripravené na IE3 / IE4. Podávače záťaže 3RA2 sú k dispozícii s ovládaním striedavým a jednosmerným prúdom vo veľkostiach S00, S0 a S2 s rozsahmi nastavenia od 0,14 do 65 A. Sú ponúkané so skrutkovou a pružinovou pripojovacou technológiou na montáž na montážne lišty, skrutkové upevnenie a montáž na 60 mm prípojnice. Okrem toho ponúkame viac ako 40 000 ďalších testovaných kombinácií jednotlivých zariadení na ochranu, prepínanie a spúšťanie najrôznejších aplikácií až do 630 A. Všetko príslušenstvo pre ističe 3RV2 a stýkače 3RT2 je štandardné pre všetky veľkosti a dá sa použiť aj pre napájače záťaže. Voliteľný prívodný systém SIRIUS 3RV29 (pre S00 a S0) výrazne znižuje námahu pri zapojení. Podávače záťaže 3RA22 nahrádzajú osvedčenú sériu 3RA12. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
