Name: Siemens 3RA2315-8XB30-2FB4 reverzné kombinovaný stýkač s diódou Piece 1 ks
Brand: Siemens
SKU: 2871487
Availability: BackOrder

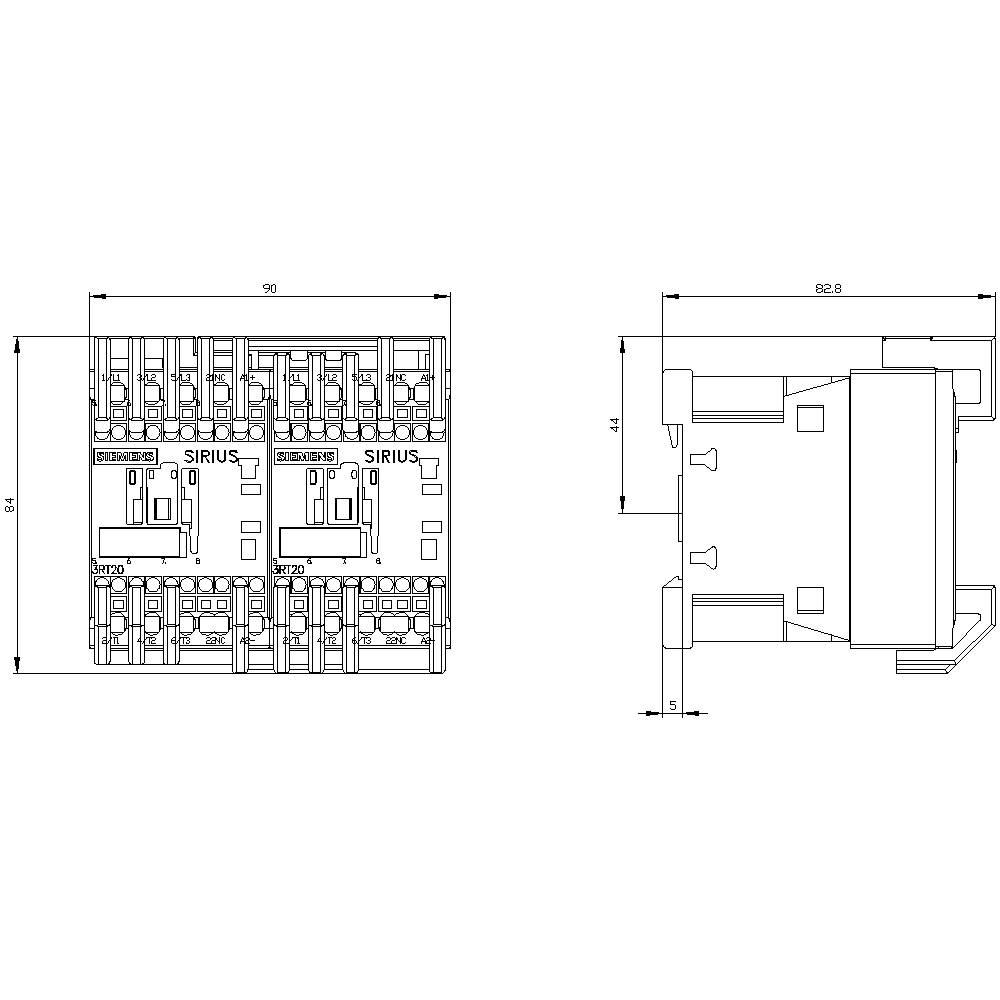

Technický výkres elektrického spínacieho zariadenia s názvom 'SIRIUS', pohľad spredu a zboku s rozmermi v milimetroch.

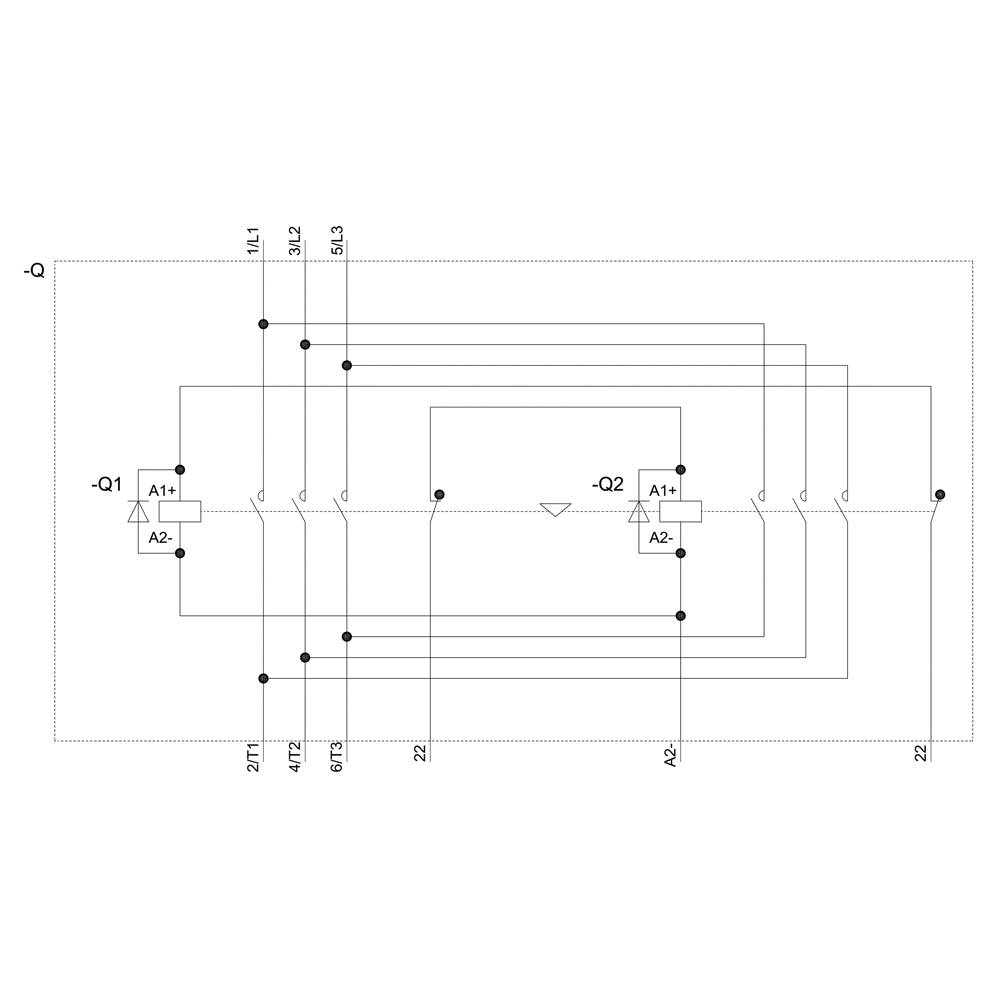

Schéma elektrického obvodu s dvoma spínačmi (Q1, Q2), ktorých vstupy a výstupy sú prepojené s rôznymi elektrickými komponentmi.

1/2

Perokresba/diagram

Kategória výrobku

reverzné kombinovaný stýkač

Počet pólov

3-pólové

Pripojenie

prípojka s pružinovým protiťahom

Druh obalu

Piece

Typ

3RA2315-8XB30-2FB4

Datasheety: (PDF)

Doručenie: Pi 30. 10.

Počet

Celkom (179,99 € / kus)

179,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Reverzná kombinácia AC-3, 3 kW/400 V, DC 24 V, 3-pólová, S00

Dodatočné informácie:

Technické parametre

Druh obalu: Piece

Kategória výrobku: reverzné kombinovaný stýkač

Typ: 3RA2315-8XB30-2FB4

Počet pólov: 3-pólové

Spínacie napätie (max.): 400 V/AC

Konštantný prúd (max.): 7 A

Vlastnosti: s diódou

Druh montáže: montážna lišta

Pripojenie: prípojka s pružinovým protiťahom

Obsah: 1 ks

Spĺňa RoHS: áno

: Reversing contactor

: 3 kW

: 3

: 0

: 7 A

: IP20

: Spring clamp connection

: DC

: Other

: 2.20649625

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2871487 Siemens 3RA2315-8XB30-2FB4 reverzné kombinovaný stýkač s diódou Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2871487 Siemens 3RA2315-8XB30-2FB4 reverzné kombinovaný stýkač s diódou Piece 1 ks

Popis

Reverzná kombinácia, AC-3e/AC-3, 7 A, 3 kW / 400 V, 3-pólová, 24 V DC, s integrovanou diódou, pružinové pripojenie, elektrické a mechanické blokovanie Reverzná kombinácia SIRIUS 3RA23 na spínanie motorov vrátane výmeny smeru otáčania.
Reverzná kombinácia 3RA23 je testovaná a vo výrobe zmontovaná kombinácia dvoch stýkačov 3RT2 s rovnakým výkonom, ktoré sú už plne zapojené a mechanicky a elektricky prepojené. Sú odolné voči klimatickým zmenám, celosvetovo schválené (napr. IEC a UL/CSA) a pripravené na IE3/IE4.
Reverzné kombinácie 3RA23 sú dostupné s AC a DC prevádzkou vo veľkostiach S00 až S3. Sú ponúkané so skrutkovou a pružinovou spojovacou technikou pre montáž na lišty alebo skrutkové upevnenie.
Príslušenstvo pre stýkače 3RT2 je rovnaké pre všetky veľkosti a možno ho použiť aj pre zostavy stýkačov.
Reverzné kombinácie 3RA23 nahrádzajú osvedčený rad 3RA13.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.
