Name: Siemens 3RA2316-8XB30-1AP0 reverzné kombinovaný stýkač 3 spínacie 4 kW 690 V/AC 9 A Vhodné pre značku (relé): Siemens 1
Brand: Siemens
SKU: 1704760
Availability: BackOrder

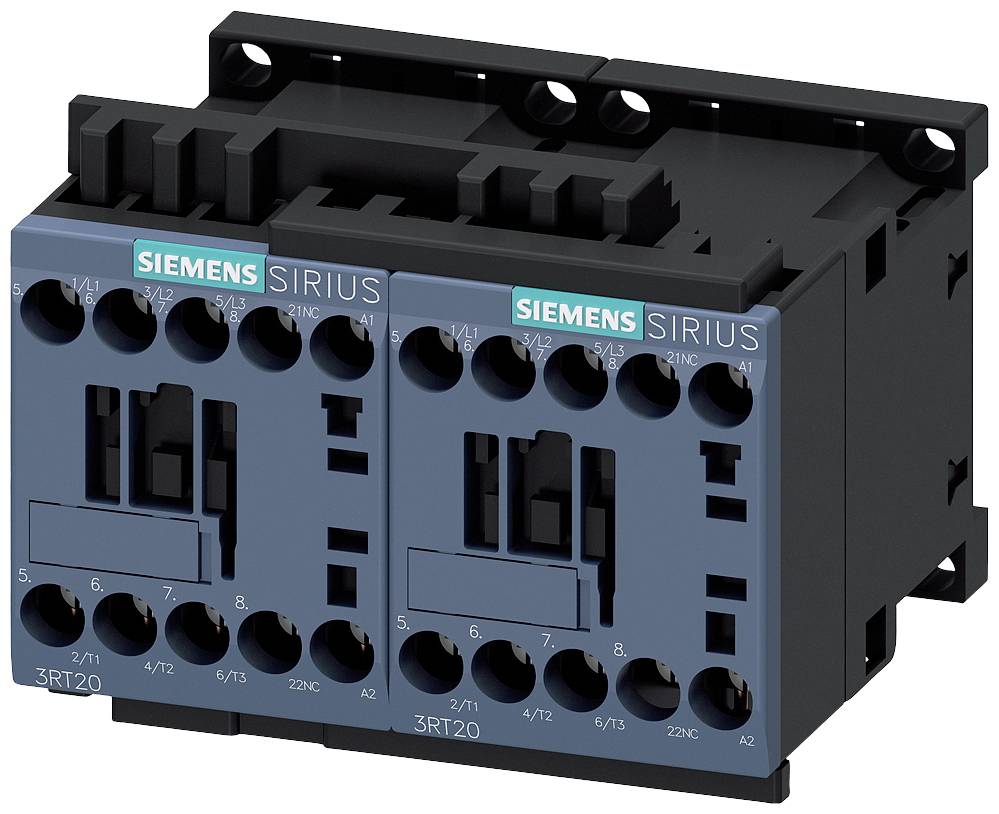

Siemensov Sirius stýkač, elektrický prvok na ovládanie motorov, znázornený v dvoch jednotkách vedľa seba.

Otvorená rozvodná skriňa s viacerými políčkami plnými elektrických komponentov a kabeláže. Používaná na riadenie systémov.

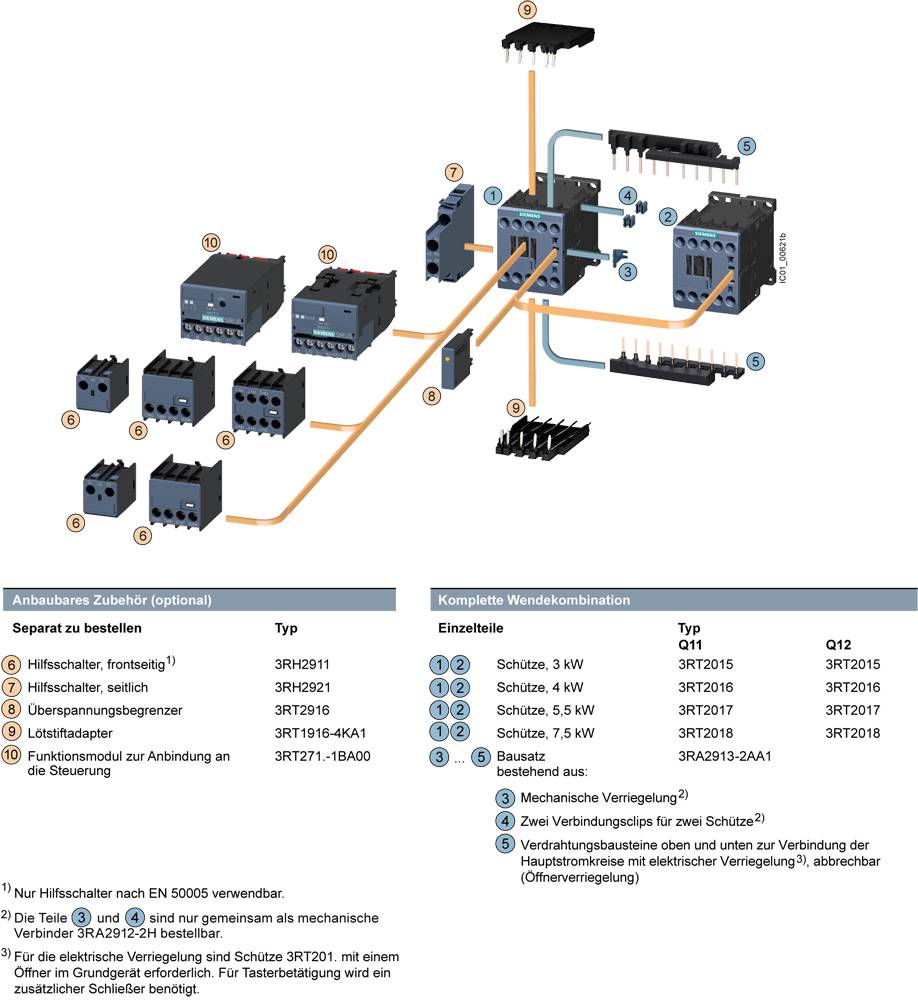

Technický výkres spínacieho plánu pre reverzačnú kombinačnú jednotku. Komponenty sú očíslované a popísané, vrátane stýkačov a príslušenstva.

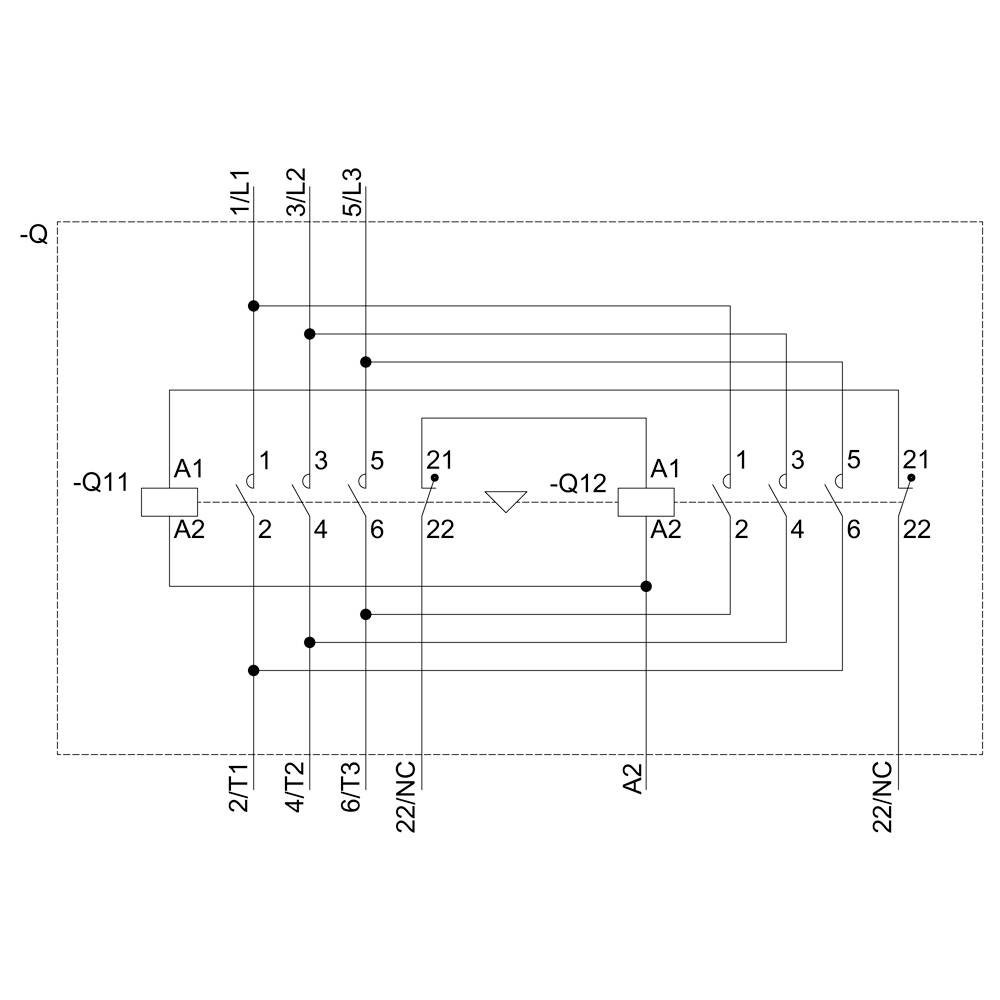

Schéma elektrického systému s viacerými prepojenými uzlami a vyznačenými komponentmi Q11, Q12, A1, A2.

'Technický výkres spínacieho zariadenia s rozmermi: predný pohľad 63 mm x 90 mm, bočný pohľad 63 mm x 73 mm.'

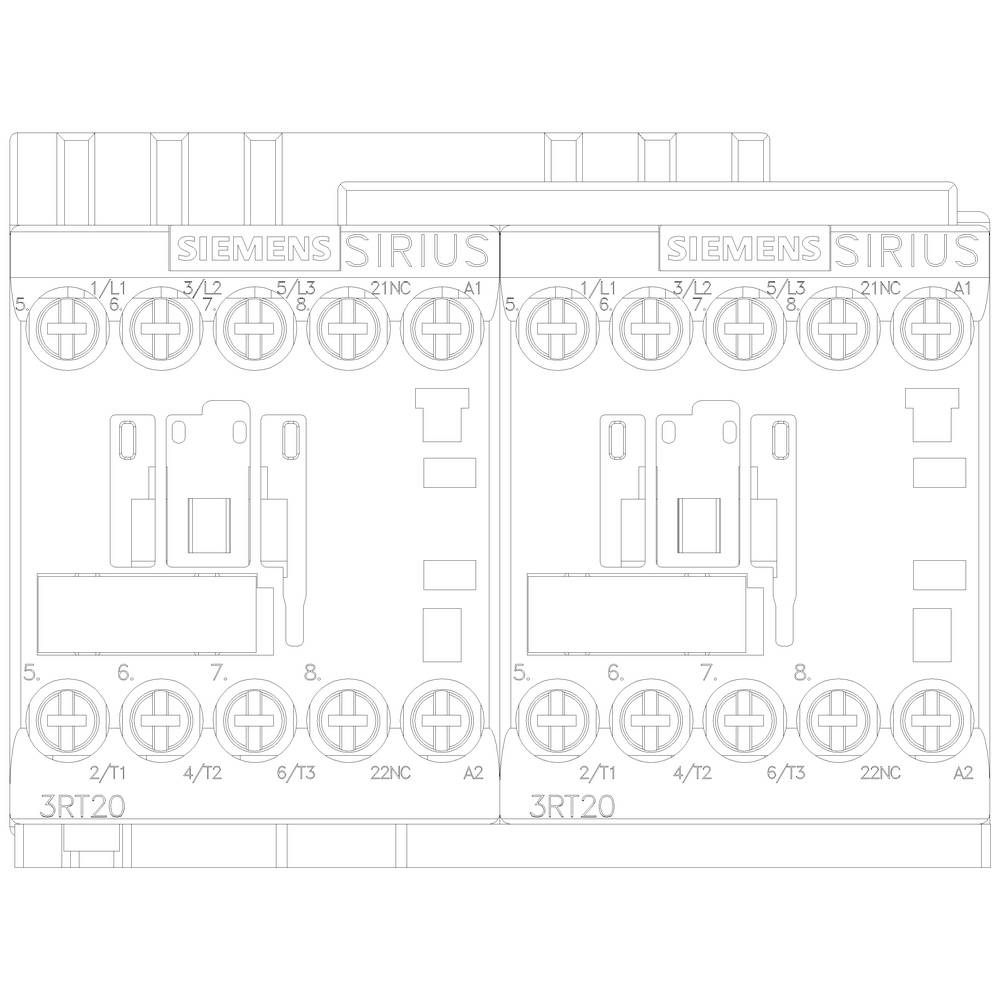

Dva spínacie prístroje od Siemens Sirius 3RT20. Každé zariadenie zobrazuje svorky a spínacie kontakty, ktoré sa používajú pre riadiace aplikácie.

1/6

Ilustračný obrázok

Kategória výrobku

reverzné kombinovaný stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Zaťažovací prúd

9 A

Výkon

4 kW

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (104,99 € / kus)

104,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: AC
Prierez vodiča, jeden alebo viacžilový: 4 mm²
Prierez vodiča jemne splietaný: 2,5 mm²

Kategória výrobku: reverzné kombinovaný stýkač

Typ: 3RA2316-8XB30-1AP0

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 3 spínacie

Menovité napätie: 690 V/AC

Riadiace napätie (min.): 230 V/AC

Riadiace napätie (max.): 230 V/AC

Rozsah riadiaceho napätia: 230 - 230 V/AC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 9 A

Zaťažovací prúd: 9 A

: 4 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 90 mm

V: 68 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 90 x 68 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: Reversing contactor

: 4 kW

: 3

: 0

: 9 A

: 230-230 V

: 230-230 V

: IP20

: Screw connection

: AC

: Other

: 3.677

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Výkon

Počet pólov

Kategória výrobku

Menovité napätie

Zaťažovací prúd

Siemens 3RA2315-8XB30-1AB0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744500

Doručenie: Pi 23. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3RA2315-8XB30-1AF0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1704758

Doručenie: Pi 23. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

104,99 €^*

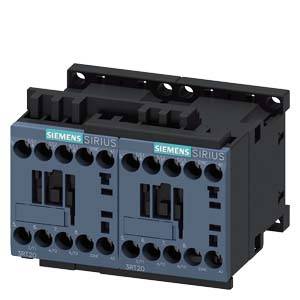

Siemens 3RA2315-8XB30-1AH0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744501

Doručenie: Pi 23. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3RA2315-8XB30-1AK6 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699327

Doručenie: Pi 23. 10.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3RA2315-8XB30-1AP0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1702108

Doručenie: St 21. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

109,99 €^*

Siemens 3RA2315-8XB30-1BB4 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699328

Doručenie: St 21. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

119,99 €^*

Siemens 3RA2315-8XB30-1BW4 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1699329

Doručenie: Pi 23. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

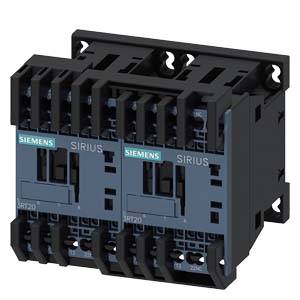

Siemens 3RA2315-8XB30-2AB0 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744502

Doručenie: Pi 23. 10.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3RA2315-8XB30-2AF0 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744503

Doručenie: Pi 23. 10.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3RA2315-8XB30-2AH0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744504

Doručenie: Pi 23. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Na stiahnutie

Datasheet

Datasheet 1704760 Siemens 3RA2316-8XB30-1AP0 reverzné kombinovaný stýkač 3 spínacie 4 kW 690 V/AC 9 A Vhodné pre značku (relé): Siemens 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1704760 Siemens 3RA2316-8XB30-1AP0 reverzné kombinovaný stýkač 3 spínacie 4 kW 690 V/AC 9 A Vhodné pre značku (relé): Siemens 1

Popis

Reverzná kombinácia AC-3,4 kW / 400 V, AC230V, 50/60 Hz 3-pólová, veľkosť S00 skrutkové spojenie elektrické a mechanické blokovanie Reverzačná kombinácia SIRIUS 3RA23 na spínanie motorov vrátane zmeny smeru otáčania.
Kombinácia cúvania 3RA23 je testovaná a vo výrobe namontovaná kombinácia dvoch stýkačov 3RT2 rovnakého výkonu, ktoré sú už zapojené a sú mechanicky a elektricky prepojené. Sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a pripravené na IE3 / IE4.
Kombinácie cúvania 3RA23 sú k dispozícii s AC a DC ovládaním vo veľkostiach S00 až S3. Sú ponúkané v skrutkovej a pružinovej spojovacej technológii na montáž na koľajnice alebo upevnenie skrutkami.
Príslušenstvo pre stýkače 3RT2 je rovnaké pre všetky veľkosti a môže sa použiť aj pre kombinácie stykačov.
Kombinácie cúvania 3RA23 nahrádzajú osvedčenú sériu 3RA13.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
