Name: Siemens 3RA2328-8XB30-2AG2 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 27 A 1 ks
Brand: Siemens
SKU: 1741626
Availability: BackOrder

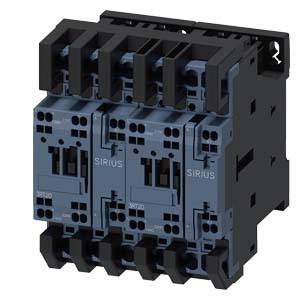

Trojpólový elektrický stykač SIRIUS od Siemensu, používaný na ovládanie elektrických obvodov, s modrými a čiernymi prvkami.

Kovová skriňa s otvorenými dverami, naplnená elektrickými riadiacimi komponentmi a kabelážou, pravdepodobne určená pre priemyselné aplikácie.

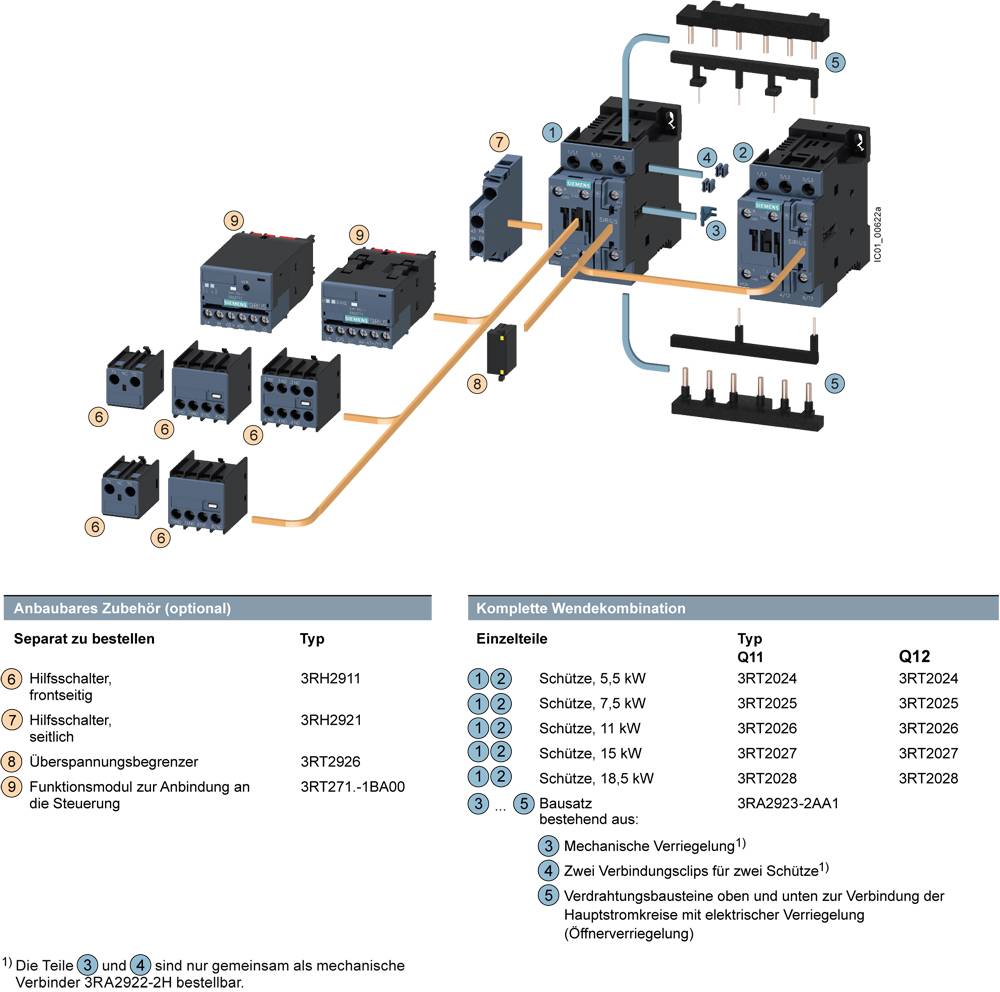

Diagram komponentov spínacích technológií. Ľavá strana znázorňuje montážne sady, pravá strana zobrazuje prepínaciu kombináciu s typovými údajmi a výkonovými parametrami.

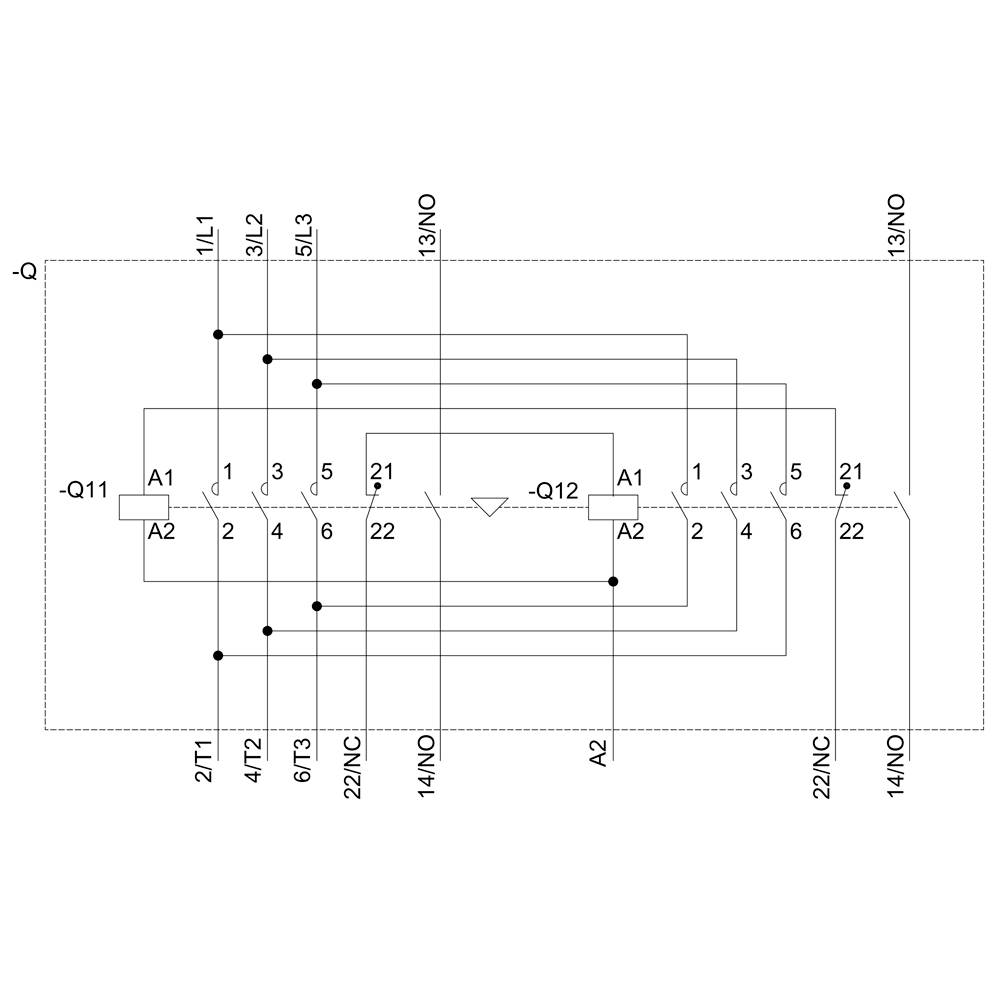

Schéma elektronického obvodu so značenými komponentmi: A1, A2, T1, prepojeniami a kontaktnými miestami.

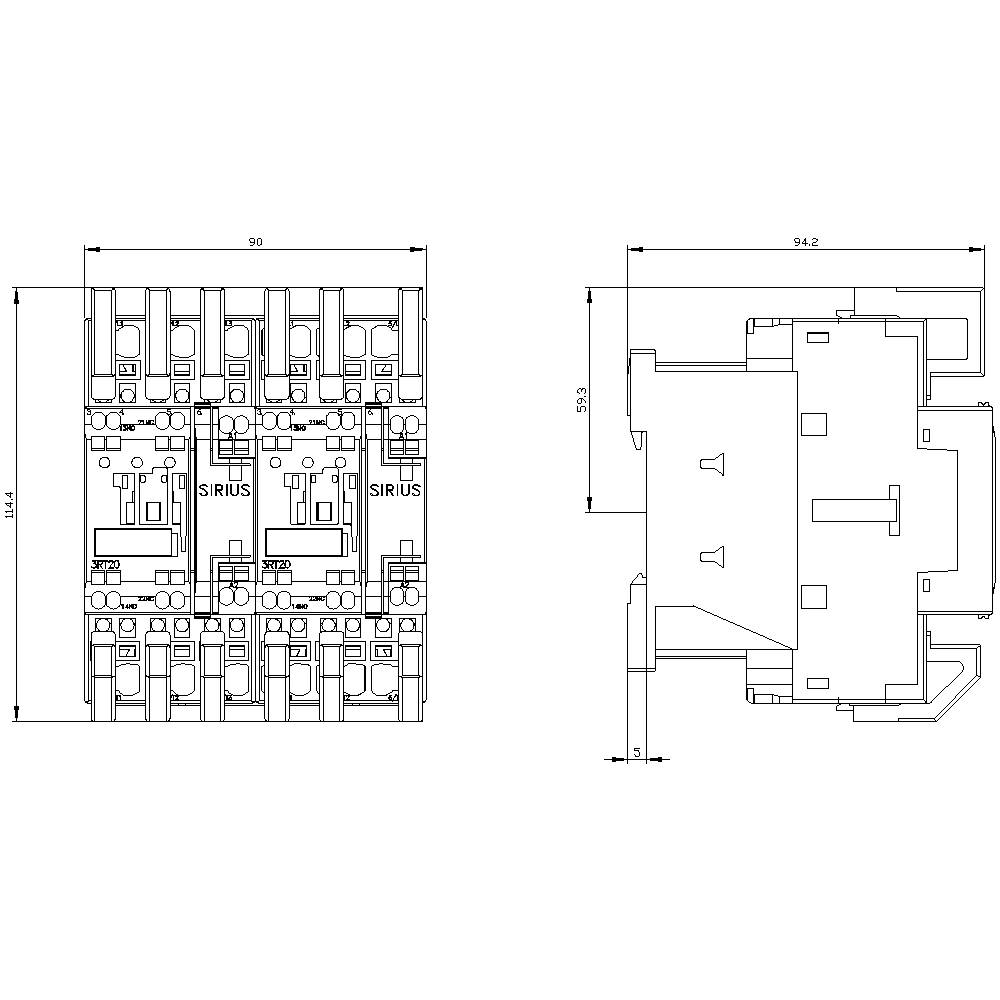

Technický výkres elektrického spínača s podrobnými rozmermi v milimetroch, zobrazený v prednom a bočnom pohľade.

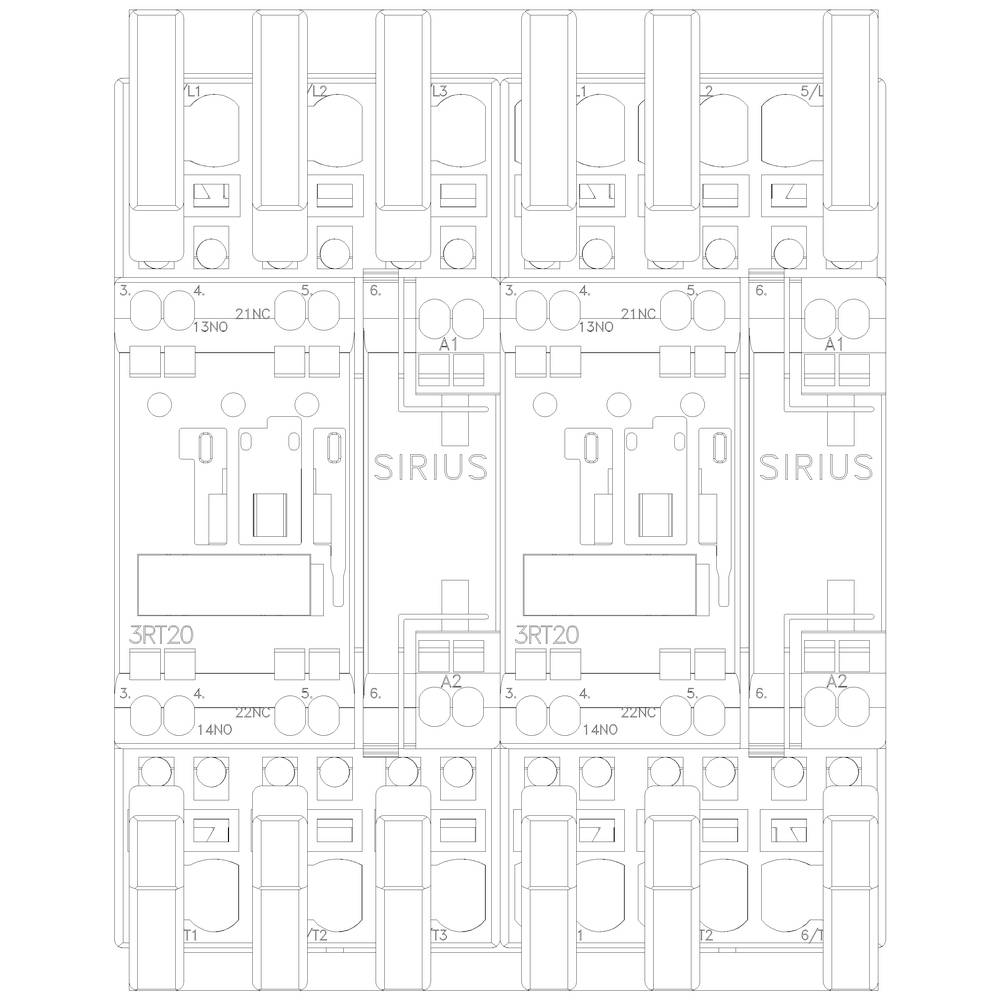

Technický výkres troch elektronických súčiastok v rade, označených nápismi 'SIRIUS' a '3RT20'. Zobrazuje komponenty elektrického obvodu a pripojenia.

1/6

Ilustračný obrázok

Kategória výrobku

reverzné kombinovaný stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Zaťažovací prúd

27 A

Pripojenie

prípojka s pružinovým protiťahom

Datasheety: (PDF)

Doručenie: Št 29. 10.

Počet

Celkom (305,00 € / kus)

349,00 €

-13 %

305,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Cúvacia kombinácia AC-3, 18,5kW / 400V AC110V, 50 / 60Hz, 3pol. S0

Dodatočné informácie:

Technické parametre

Typ napätia: AC
Prierez vodiča, jeden alebo viacžilový: 10 mm²
Prierez vodiča, lanko: 6 mm²

Kategória výrobku: reverzné kombinovaný stýkač

Typ: 3RA2328-8XB30-2AG2

Konštrukčná veľkosť: S0

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Riadiace napätie (max.): 110 V/AC

Rozsah riadiaceho napätia: 110 V/AC (max)

Zaťažovací prúd: 27 A

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 90 mm

V: 114 mm

Hĺbka: 97 mm

Rozmer.: (š x v x h) 90 x 114 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: Reversing contactor

: 18.5 kW

: 3

: 0

: 38 A

: IP20

: Spring clamp connection

: AC

: Other

: 18.38746875

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Výkon

Počet pólov

Kategória výrobku

Menovité napätie

Zaťažovací prúd

Siemens 3RA2315-8XB30-1AB0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744500

Doručenie: Št 29. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3RA2315-8XB30-1AF0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1704758

Doručenie: Št 29. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

104,99 €^*

Siemens 3RA2315-8XB30-1AH0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744501

Doručenie: Št 29. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3RA2315-8XB30-1AK6 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699327

Doručenie: Št 29. 10.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3RA2315-8XB30-1AP0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1702108

Doručenie: St 28. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

109,99 €^*

Siemens 3RA2315-8XB30-1BB4 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699328

Doručenie: St 28. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

119,99 €^*

Siemens 3RA2315-8XB30-1BW4 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1699329

Doručenie: Št 29. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-2AB0 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744502

Doručenie: Št 29. 10.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3RA2315-8XB30-2AF0 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744503

Doručenie: Št 29. 10.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3RA2315-8XB30-2AH0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744504

Doručenie: Št 29. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Na stiahnutie

Datasheet

Datasheet 1741626 Siemens 3RA2328-8XB30-2AG2 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 27 A 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1741626 Siemens 3RA2328-8XB30-2AG2 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 27 A 1 ks

Popis

Reverzná kombinácia AC-3,18 kW / 400 V, AC110V, 50 / 60Hz 3-pólová, veľkosť S0 pružinové pripojenie elektrické a mechanické blokovanie 2 S integrovaná Cúvacia kombinácia SIRIUS 3RA23 na spínanie motorov vrátane zmeny smeru otáčania.
Kombinácia cúvania 3RA23 je testovaná a vo výrobe namontovaná kombinácia dvoch stýkačov 3RT2 rovnakého výkonu, ktoré sú už zapojené a sú mechanicky a elektricky prepojené. Sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a pripravené na IE3 / IE4.
Kombinácie cúvania 3RA23 sú k dispozícii s AC a DC ovládaním vo veľkostiach S00 až S3. Sú ponúkané v skrutkovej a pružinovej spojovacej technológii na montáž na koľajnice alebo upevnenie skrutkami.
Príslušenstvo pre stýkače 3RT2 je rovnaké pre všetky veľkosti a môže sa použiť aj pre kombinácie stykačov.
Kombinácie cúvania 3RA23 nahrádzajú osvedčenú sériu 3RA13.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
