Siemens 3RH2244-1BB40 pomocný stýkač bez LED diódy Vhodné pre značku (relé): Siemens 1 ks

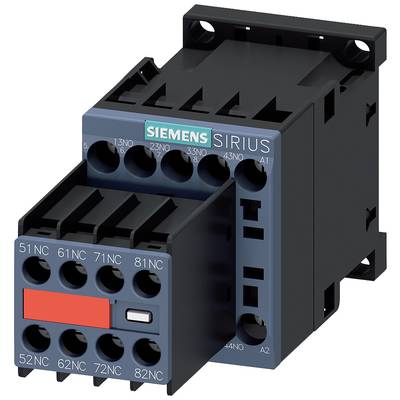

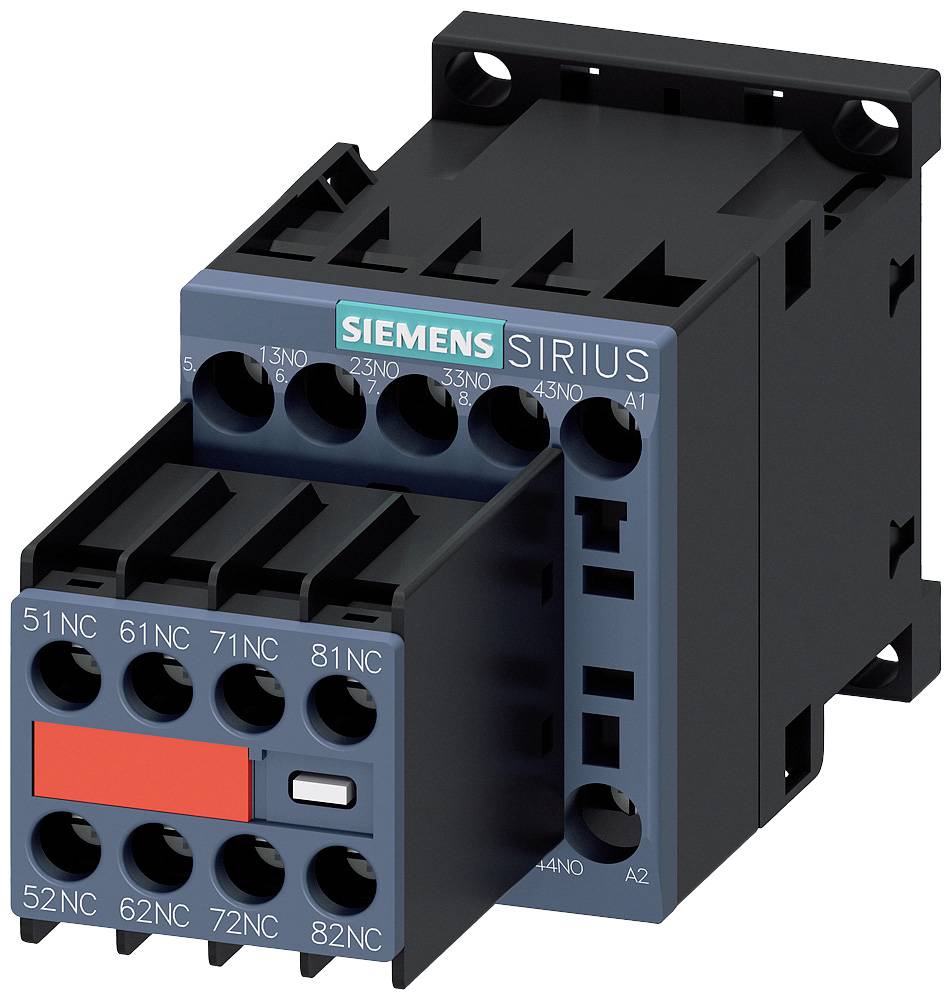

Čierne stykačové relé Siemens SIRIUS s viacerými pripojovaciami svorkami, používané v elektrických ovládacích systémoch na riadenie elektrických obvodov.

Ilustračný obrázok

Otvorená rozvodná skriňa ukazuje usporiadané káble a elektrické komponenty ako spínače a poistky. Hlavným účelom je distribúcia a kontrola elektrického prúdu.

Schéma zapojenia s rôznymi pomocnými stykačmi a príslušenstvom. Prepojenia medzi modulmi a adaptérmi so špecifikáciou funkcie a typu.

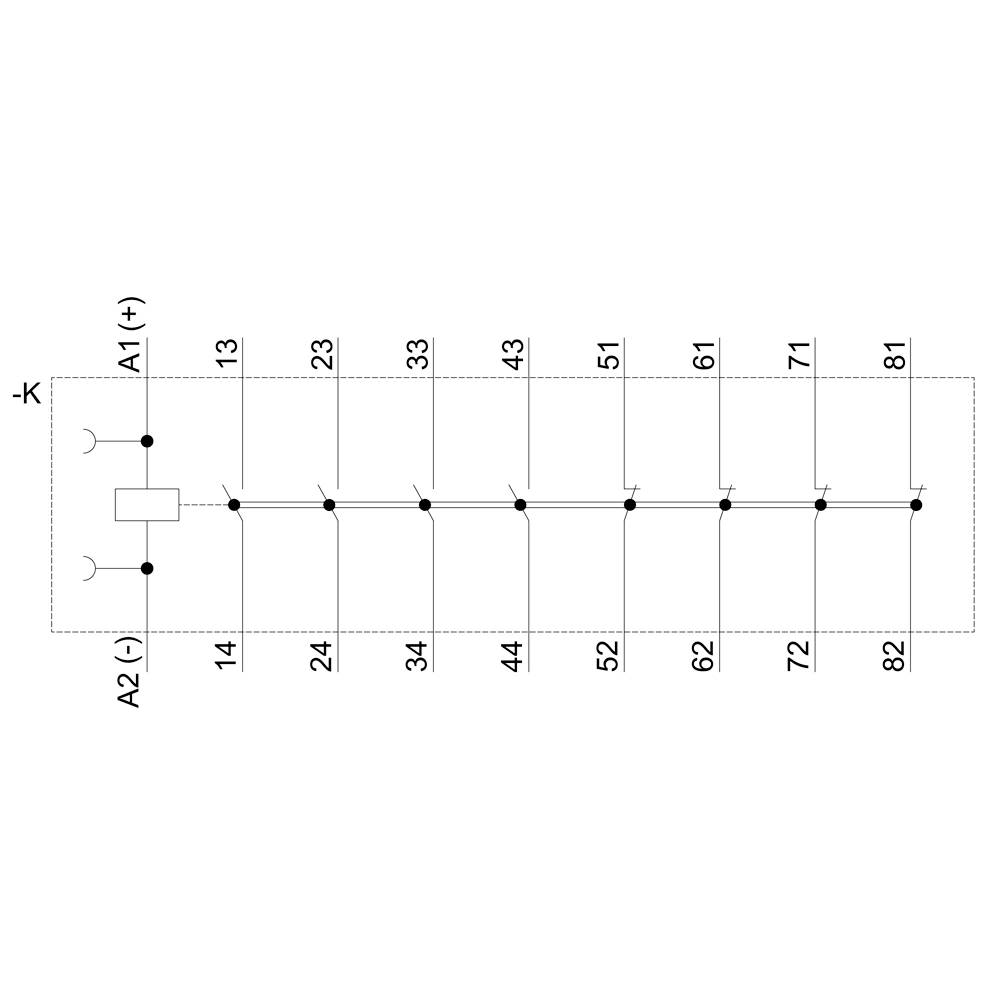

'Schéma zapojenia: Prepojené elektrické spínače a uzly, očíslované od 13 do 81. Svorky A1 (+) a A2 (-) zobrazené.'

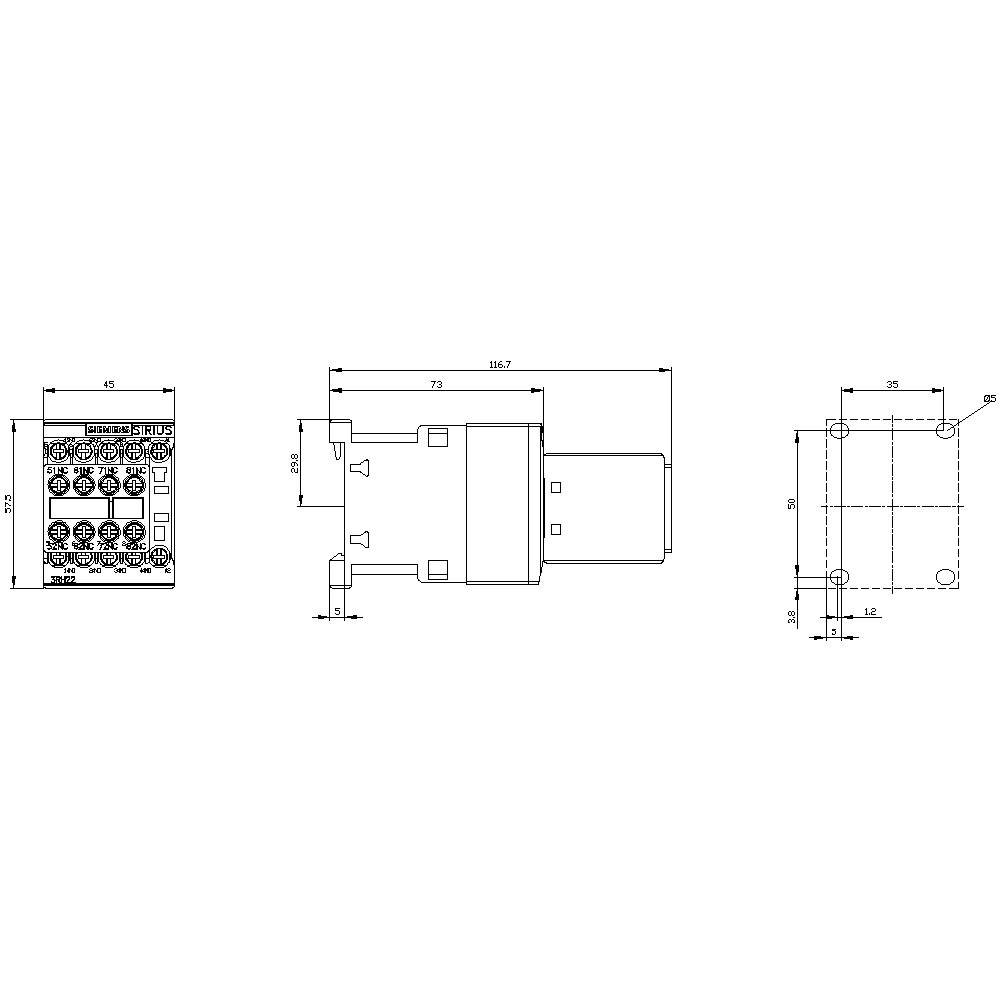

Technický výkres elektrického komponentu s tromi pohľadmi: čelný pohľad so skrutkovými pripojeniami a bočnými rozmermi, bočný pohľad s celkovou dĺžkou, pohľad zhora s upevňovacími otvormi.

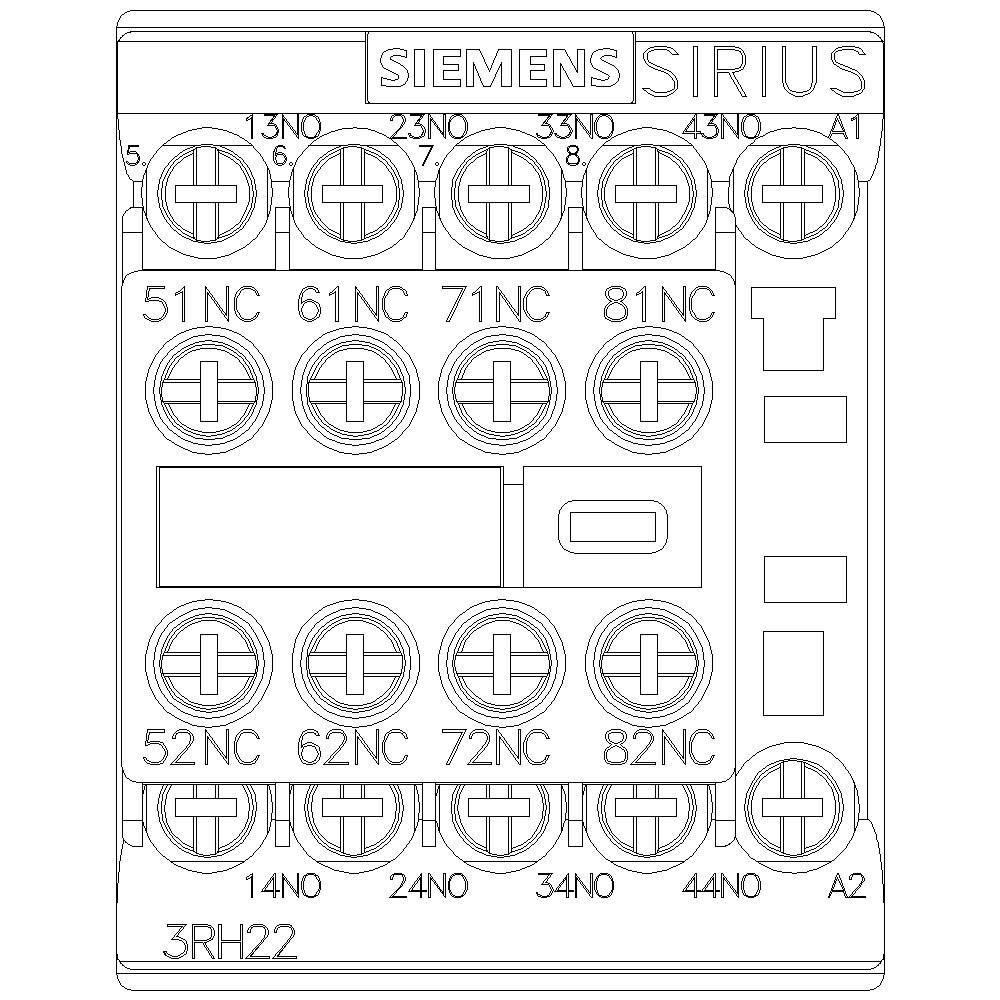

'SIEMENS SIRIUS 3RH22': Spínací prístroj s 8 NC a 4 NO kontaktmi na riadenie elektrických funkcií v elektrickom obvode.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný stýkač

Počet pólov

4-pólové

Typ

3RH2244-1BB40

Konštrukčná veľkosť

S00

Pomocný kontakt

4 rozpínacie

4 spínacie

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

6 Ks

Počet

Celkom (56,90 € / kus)

56,90 €

bez DPH.

Už len 6 Ks skladom!

Nahlásiť právny incident

Technické parametre

Typ napätia: DC

Kategória výrobku: pomocný stýkač

Typ: 3RH2244-1BB40

Konštrukčná veľkosť: S00

Počet pólov: 4-pólové

Pomocný kontakt: 4 rozpínacie
4 spínacie

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 V/DC (max)

Konštantný prúd (max.): 3 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: bez LED diódy

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 57.5 mm

Hĺbka: 117 mm

Rozmer.: (š x v x h) 45 x 57.5 x 117 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Hmotnosť: 320 g

: 4

: 4

: 3 A

: 24-24 V

: NIE

: Screw connection

: DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1742400 Siemens 3RH2244-1BB40 pomocný stýkač bez LED diódy Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1742400 Siemens 3RH2244-1BB40 pomocný stýkač bez LED diódy Vhodné pre značku (relé): Siemens 1 ks

Popis

Pomocný stýkač, 4Z + 4V, 24 V DC, veľkosť S00, skrutkové spojenie, neodpojiteľný pomocný spínač Pomocný stýkač SIRIUS 3RH2 na spínanie riadiacich signálov v riadiacom obvode.
Stykačové relé SIRIUS 3RH2 majú štandardne označené označenia pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Všetky kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Stykačové relé sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou. Základná verzia relé stýkača je 4-pólová a je možné ju rozšíriť až na 8 pólov pomocou nacvakávacích pomocných spínačov.
Rozsiahle príslušenstvo pre stýkače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre stykačové relé 3RH2.
Relé stýkačov 3RH2 nahrádza osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.
