Name: Siemens 3RT2017-1WB41 stýkač 3 spínacie 5.5 kW 690 V/AC s varistorom Vhodné pre značku (relé): Siemens Piece 1 ks
Brand: Siemens
SKU: 1701330
Availability: BackOrder

Čierny Siemens SIRIUS stýkač 3RT20 s viacerými pripojovaciemi svorkami, vhodný na ovládanie elektrických motorov.

Rozvádzač s odkrytými vodičmi stojí vľavo. Vpravo mokré okno ukazuje rozmazaný priemyselný areál.

Elektrický schémový diagram zobrazuje stýkače, svorky a prepájacie mostíky. Popisy poskytujú podrobnosti o inštalácii a funkcii.

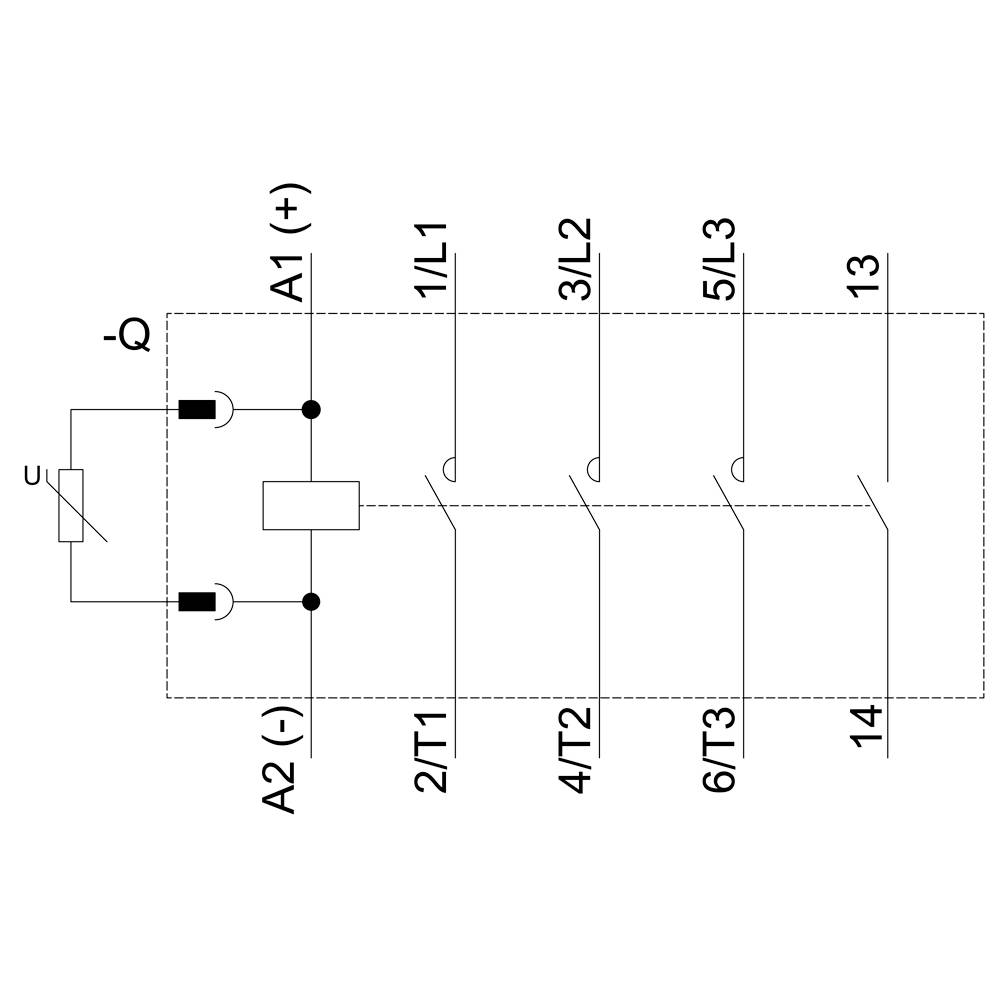

Schéma zapojenia relé so zmenou cievky (U) a viacerými spínacími kontaktmi, označenými L1, L2, L3. Prepojenia znázorňujú tok elektrického prúdu.

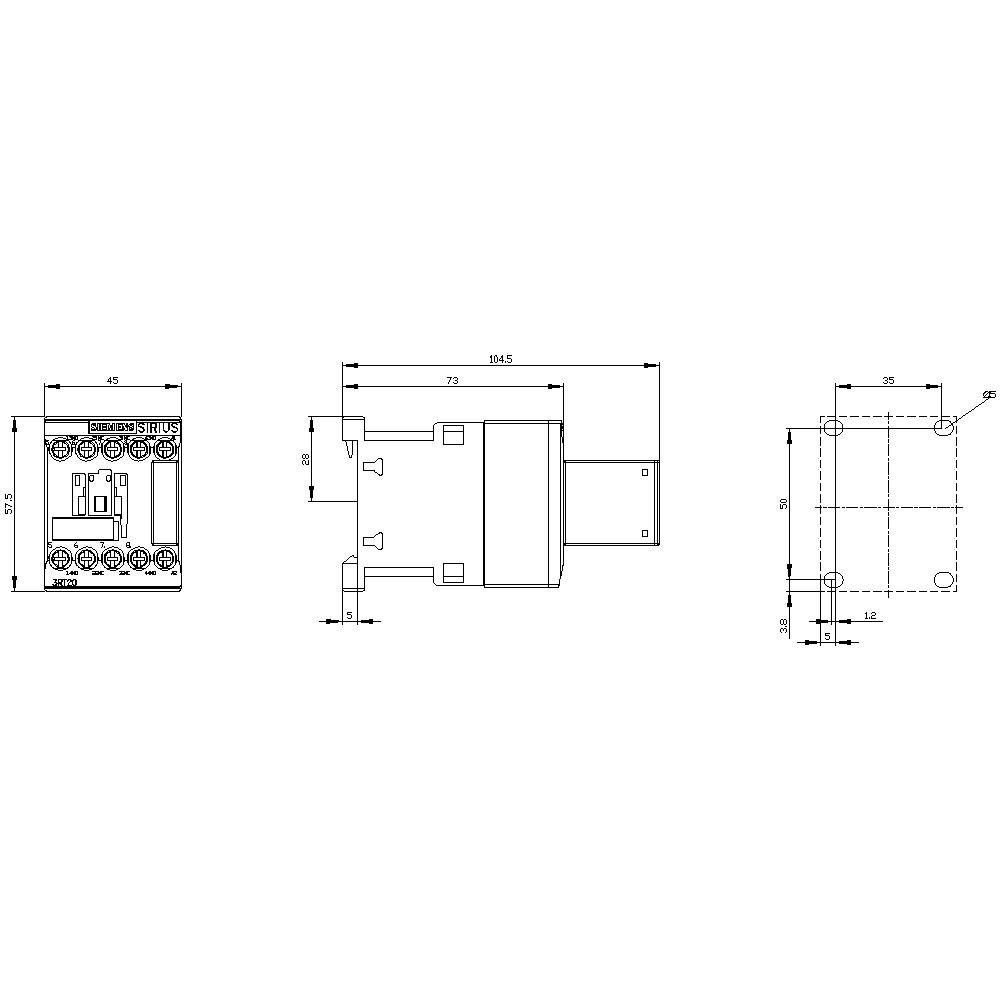

Technický výkres elektrického komponentu s viacerými pohľadmi a rozmermi v milimetroch, detaily k rozmerom.

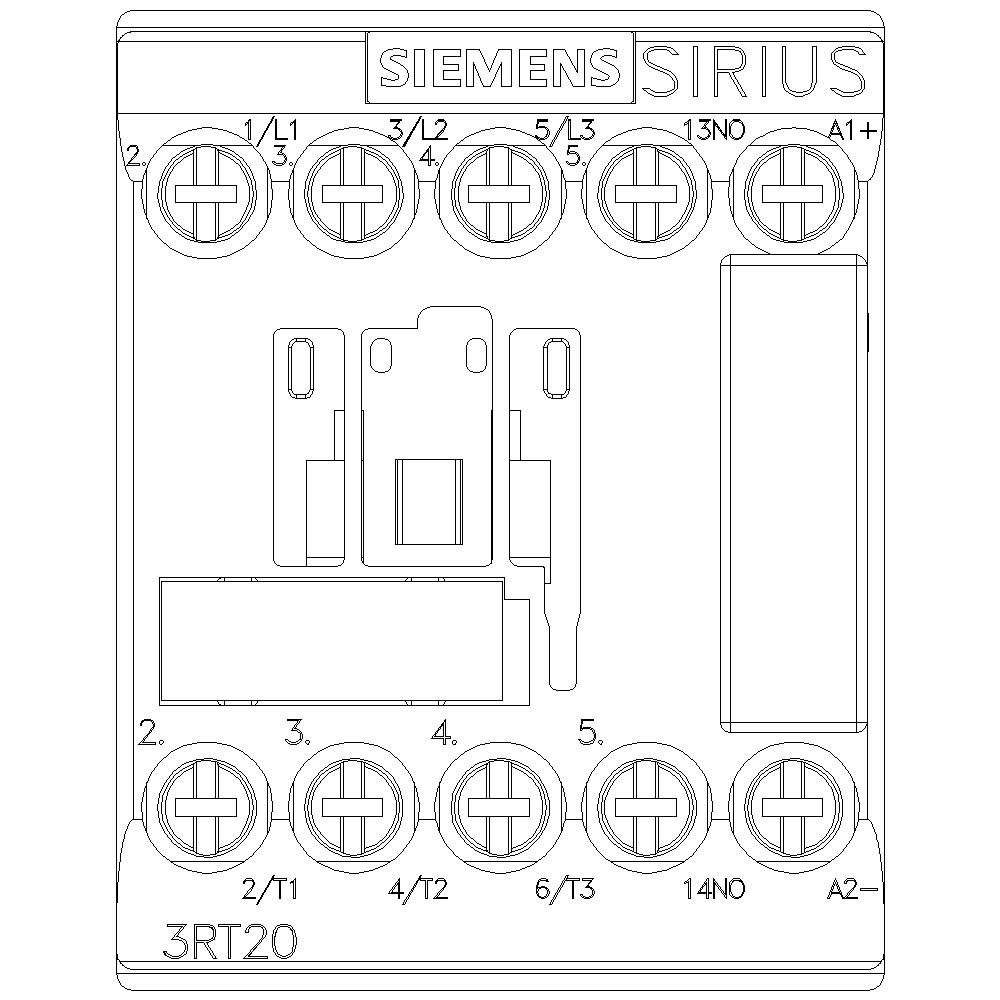

Stykač Siemens SIRIUS 3RT20, zobrazujúci body pripojenia a označenia pre elektrické pripojenie zhora a zdola.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Výkon

5.5 kW

Pripojenie

skrutkovací

Datasheety: (PDF)

Doručenie: Pi 23. 10.

Počet

Celkom (59,99 € / kus)

65,99 €

-9 %

59,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: DC
Prierez vodiča, jeden alebo viacžilový: 4 mm²
Prierez vodiča jemne splietaný: 2,5 mm²

Druh obalu: Piece

Kategória výrobku: stýkač

Typ: 3RT2017-1WB41

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 1 spínací

Menovité napätie: 690 V/AC

Riadiace napätie (min.): 24 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 - 24 V/DC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 12 A

: 5.5 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Bauform S00

Vlastnosti: s varistorom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 58 mm

Hĺbka: 117 mm

Rozmer.: (š x v x h) 45 x 58 x 117 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: Screw connection

: DC

: 8.5 A

: 5.516240625

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Kategória výrobku

Siemens 3RT2015-1AB01-1AA0 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1729542

Doručenie: Pi 23. 10.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AB01-2AA0 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Piece 1 ks

Objednávacie číslo:1682165

Doručenie: Pi 23. 10.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AB02 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1729543

Doručenie: St 21. 10.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

55,99 €^*

Siemens 3RT2015-1AB02-1AA0 stýkač 3 spínacie 3 kW 690 V/AC Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1700576

Doručenie: Pi 23. 10.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AB02-2AA0 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1686470

Doručenie: Pi 23. 10.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AD01 stýkač 3 spínacie 3 kW 690 V/AC Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1729544

Doručenie: Pi 23. 10.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AD02 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Single 1 ks

Objednávacie číslo:1700577

Doručenie: Pi 23. 10.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AF01 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom 1 ks

Objednávacie číslo:1729545

Doručenie: St 21. 10.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

55,99 €^*

Siemens 3RT2015-1AF02 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1729546

Doručenie: St 21. 10.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

55,99 €^*

Siemens 3RT2015-1AG61 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1730315

Doručenie: Pi 23. 10.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

63,99 €^*

Na stiahnutie

Datasheet

Datasheet 1701330 Siemens 3RT2017-1WB41 stýkač 3 spínacie 5.5 kW 690 V/AC s varistorom Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1701330 Siemens 3RT2017-1WB41 stýkač 3 spínacie 5.5 kW 690 V/AC s varistorom Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Výkonový stýkač, AC-3 12 A, 5,5 kW / 400 V 1 NO, 24 V DC 0,85-1,85 * US s varistorom zapojeným na 3-pól, skrutkové spojenie veľkosti S00 nie je možné rozšíriť pomocným spínačom Spojovací stýkač SIRIUS 3RT2 na spínanie motorov a pomocné a riadiace obvody osobitne navrhnuté na priame pripojenie k elektronickým ovládacím prvkom.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.
