Name: Siemens 3RT2348-1NF30 stýkač 1 spínací, 1 rozpínací 76 W 690 V s varistorom Vhodné pre značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 2863666
Availability: BackOrder

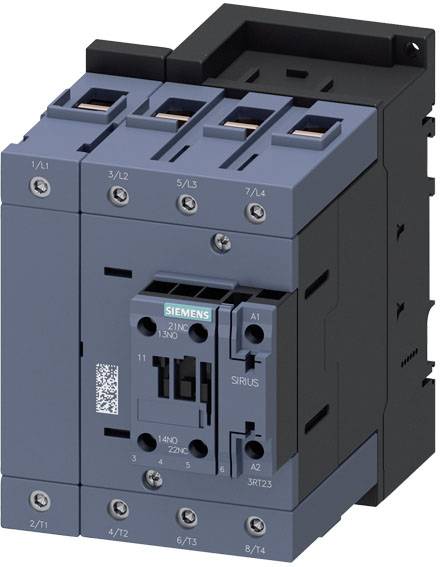

Elektronický stykač s viacerými prípojkami a logom SIEMENS. Používa sa na ovládanie elektrických obvodov.

'Detailný záber priemyselného zariadenia s otvorenou elektrickou rozvodnou skriňou vľavo; vpravo priehľadné okno s kvapkami vody, stroje v pozadí.'

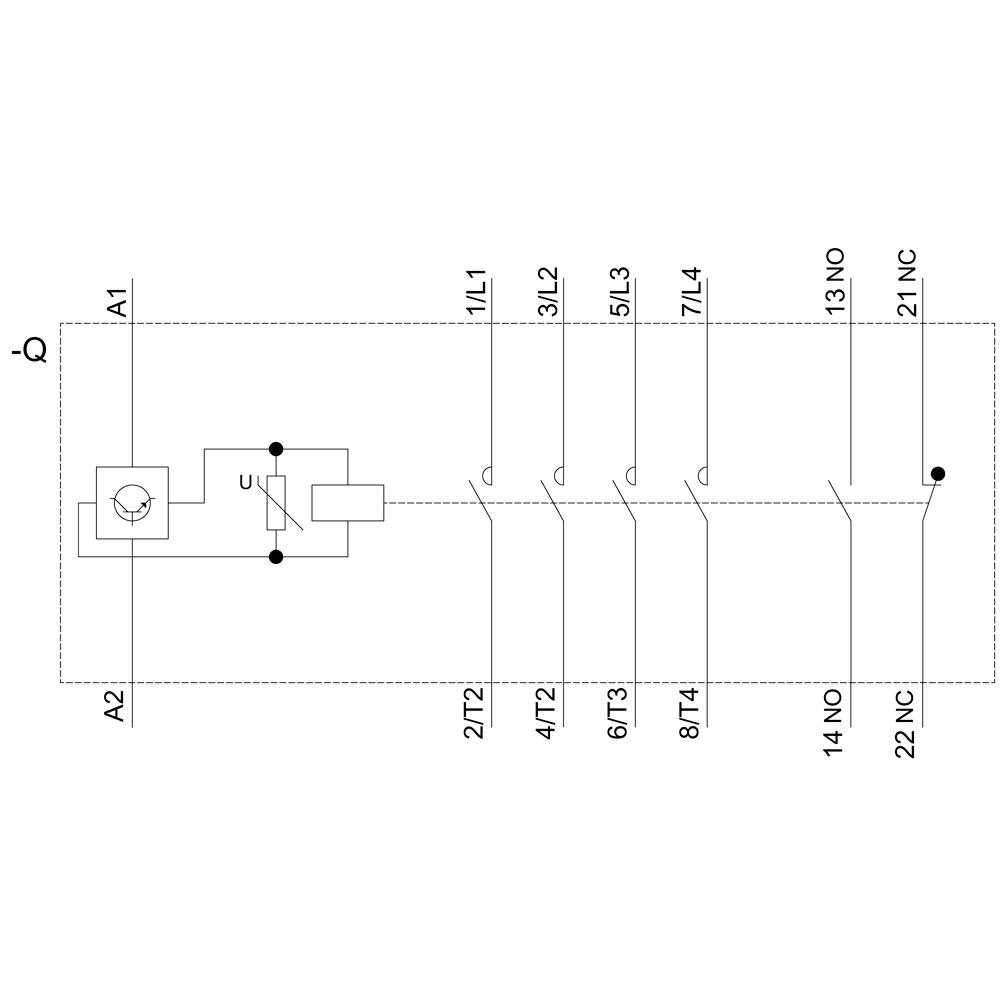

'Elektrický schematický výkres s núdzovým vypínačom, prepojený s viacerými relé a spínacími kontaktmi, ktoré sú očíslované a označené.'

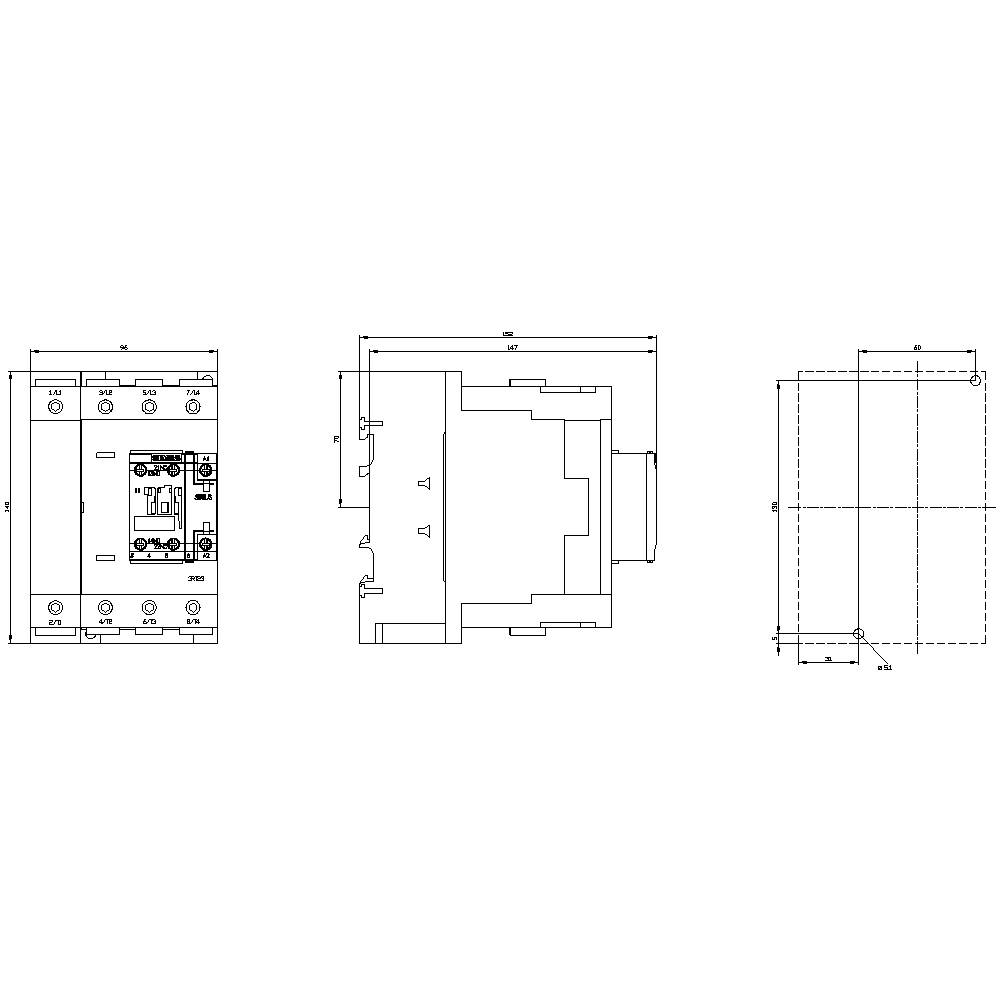

Technický výkres elektrického spínača s tromi pohľadmi: čelný pohľad, bočný pohľad a pohľad zhora. Rozmerové údaje v milimetroch.

1/4

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

4-pólové

Menovité napätie

690 V

Výkon

76 W

Pripojenie

skrutkovací

Datasheety: (PDF)

Doručenie: St 28. 10.

Počet

Set(y)

Celkom (755,00 € / kus)

755,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Počet kontaktov NO / na stýkači / pre pomocné kontakty: 1
Počet nadviazaných kontaktov / pre hlavné kontakty: 4
Počet spínacích kontaktov / pre pomocné kontakty: 1
Počet kontaktov NO / pre pomocné kontakty / pripojiteľné: 2
Počet kontaktov NO / pre pomocné kontakty / okamžité spínanie: 1
Počet vypínacích kontaktov / na stýkači / pre pomocné kontakty: 1
Počet vypínacích kontaktov / pre pomocné kontakty: 1
Počet NC kontaktov / pre pomocné kontakty / pripojiteľné: 2
Počet rozpínacích kontaktov / pre pomocné kontakty / okamžité spínanie: 1
Prevádzkový prúd pri AC-1 / pri 400 V / pri teplote okolia 40 °C: 160 A
Nábehový výkon magnetickej cievky pri jednosmernom prúde: 76 W
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre hlavné kontakty: 2x (10 ... 1/0), 1x (10 ... 2)
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 2x (20 ... 16), 2x (18... 14)
Nadmorská výška inštalácie nad morom / maximum: 2000 m
Sériová inštalácia: áno
Ochrana proti dotyku vpredu: pri vertikálnom dotyku spredu je bezpečné pre prsty
Izolačné napätie hlavného okruhu so stupňom znečistenia 3: 690 V
Mechanická životnosť (spínacie cykly) stýkača s pripojeným blokom pomocných spínačov / typická: 10000000
Zrkadlový kontakt: áno
Odolné napätie hlavného obvodu: 8 kV
Rozšírenie produktu / pomocný spínač: áno

Kategória výrobku: stýkač

Typ: 3RT2348-1NF30

Konštrukčná veľkosť: S3

Počet pólov: 4-pólové

Typ kontaktu: 1 spínací
1 rozpínací

Menovité napätie: 690 V

Riadiace napätie (min.): 83 V/AC
83 V/DC

Riadiace napätie (max.): 155 V/AC
155 V/DC

Rozsah riadiaceho napätia: 83, 83 - 155, 155 V/AC, V/DC

Konštantný prúd (max.): 160 A

: 76 W

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s varistorom

Druh montáže: upevnenie pomocou skrutiek
zaklapávacie uchytenie
montážna lišta

Pripojenie: skrutkovací

Mechanická životnosť: 1 000 000

Reakčná doba: 57 ms

Čas rozpadu: 70 ms

: IP00
IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 96 mm

V: 140 mm

Hĺbka: 152 mm

Rozmer.: (š x v x h) 96 x 140 x 152 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Výkon

Počet pólov

Menovité napätie

Siemens 3RT1355-6AE36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863517

Doručenie: Ut 10. 11.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

1 095,00 €^*

Siemens 3RT1355-6AF36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863519

Doručenie: Pi 20. 11.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

1 095,00 €^*

Siemens 3RT1355-6AP36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863521

Doručenie: St 28. 10.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

995,00 €^*

Siemens 3RT1355-6AR36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863523

Doručenie: Pi 20. 11.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

1 095,00 €^*

Siemens 3RT1363-6AE36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:2863524

Doručenie: Ut 10. 11.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 569,00 €^*

Siemens 3RT1363-6AF36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863525

Doručenie: Pi 20. 11.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 569,00 €^*

Siemens 3RT1363-6AP36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863526

Doručenie: St 28. 10.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 569,00 €^*

Siemens 3RT1363-6AR36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863527

Doručenie: Ut 10. 11.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 569,00 €^*

Siemens 3RT1364-6AE36 stýkač 2 spínacie, 2 rozpínacie 110000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:2863528

Doručenie: St 21. 10.

122 Set(y)Conrad Electronic

110000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

2 325,00 €^*

Siemens 3RT1364-6AF36 stýkač 2 spínacie, 2 rozpínacie 110000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863529

Doručenie: Pi 20. 11.

Conrad Electronic

110000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

2 325,00 €^*

Na stiahnutie

Datasheet

Datasheet 2863666 Siemens 3RT2348-1NF30 stýkač 1 spínací, 1 rozpínací 76 W 690 V s varistorom Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2863666 Siemens 3RT2348-1NF30 stýkač 1 spínací, 1 rozpínací 76 W 690 V s varistorom Vhodné pre značku (relé): Siemens 1 ks

Popis

Stykač AC-1, 160 A, 400 V / 40 °C, 4-pólový, 83-155 V AC/DC, 50/60 Hz, s integrovaným varistorom, pomocné kontakty: 1 NO + 1 NC, skrutkové pripojenie stýkač SIRIUS 3RT23 na prepínanie z ohmických spotrebičov.
Stykače 3RT23 sú súčasťou modulárneho systému SIRIUS s dokonale zladenými produktmi. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Dajú sa rôznymi spôsobmi kombinovať s inými komponentmi podávača. Mnohé z kombinácií zariadení sú testované vo výrobe. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelné, cez ASi alebo IO-Link). Integrované pomocné spínače znižujú zložitosť vašej konštrukcie. Predné pripojenia umožňujú jednoduché zapojenie. Stykače 3RT23 sú odolné voči klimatickým vplyvom a celosvetovo schválené (napr. IEC a UL/CSA).
Sú dostupné v rôznych veľkostiach a vo veľkom výkonovom rozsahu s AC a DC prevádzkou. Okrem technológie skrutkových spojov sú zariadenia stále dostupné aj s pružinovými spojmi pre rýchle, bezúdržbové pripojenie odolné voči vibráciám.
Komplexný sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., je rovnaký pre všetky veľkosti.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
