Name: Siemens 3RV1011-0JA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690
Brand: Siemens
SKU: 502427
Availability: BackOrder

Pohľad na otvorenú rozvádzačovú skriňu s rôznymi elektrickými komponentmi a strojmi v pozadí za dažďom zmáčaným oknom.

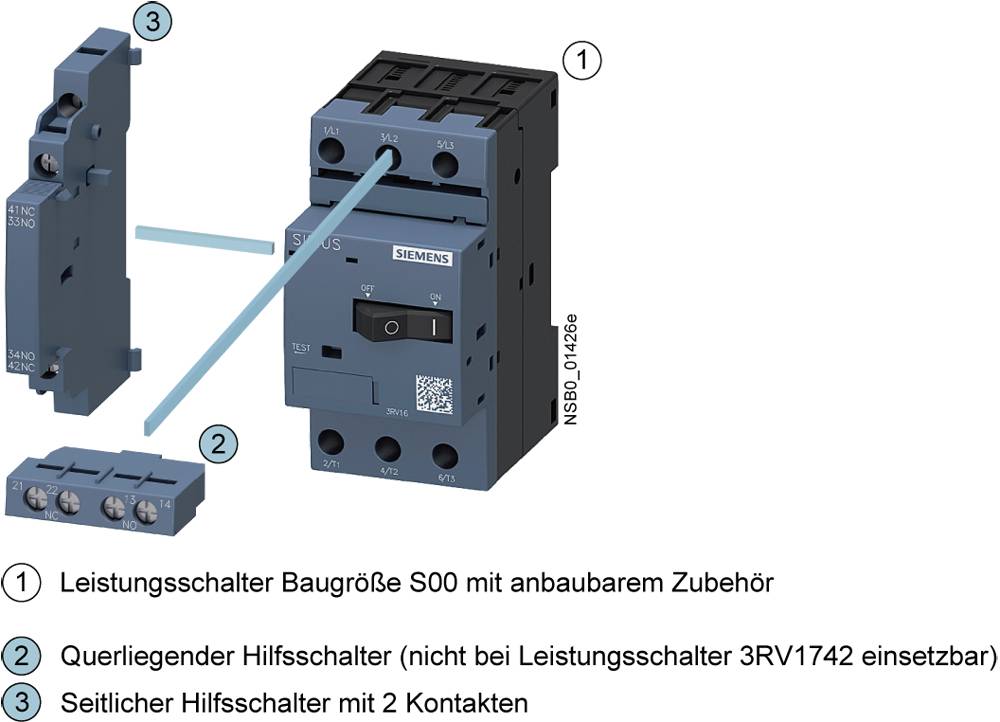

'Výkonový istič veľkosti S00 s pripojiteľným príslušenstvom: Priečne uložený pomocný spínač, bočný pomocný spínač s 2 kontaktmi.'

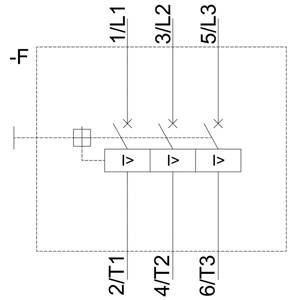

Schéma zapojenia so šiestimi označenými bodmi: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. Diagram znázorňuje zapojenie medzi zariadeniami a prípojkami.

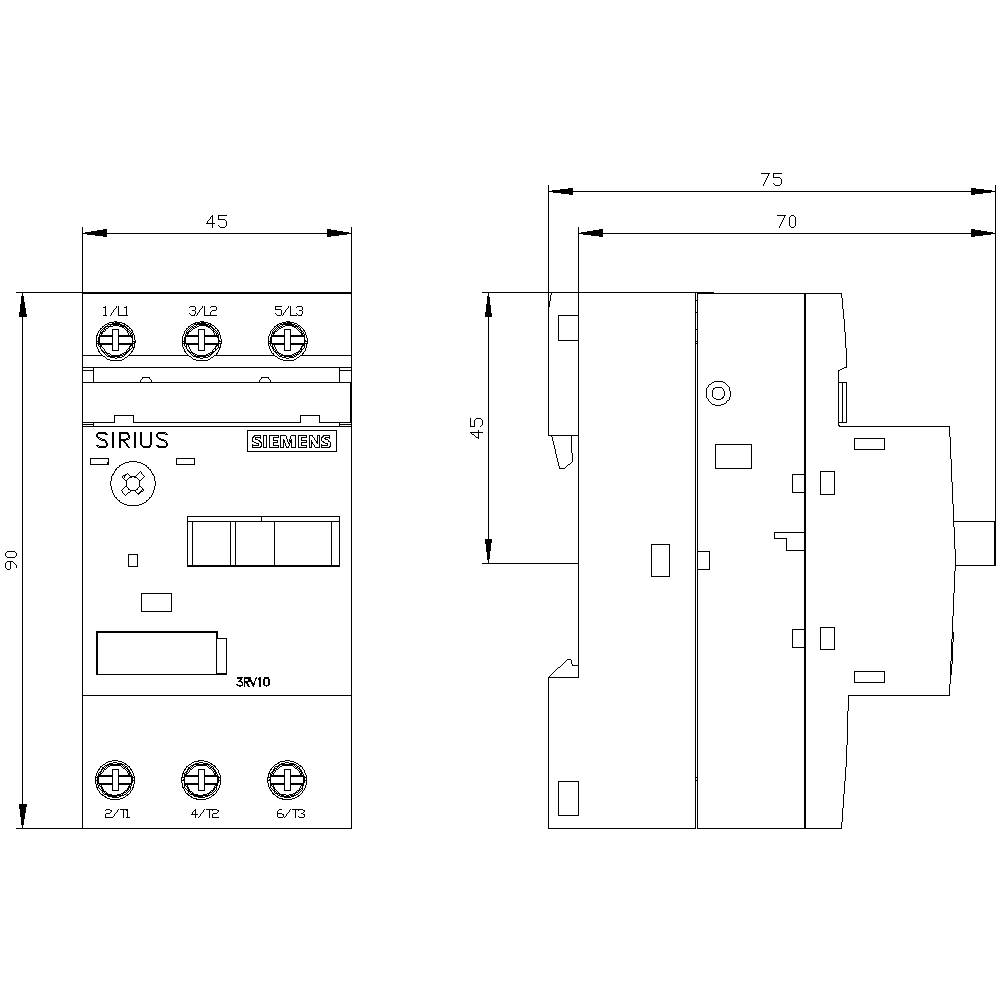

Technický výkres spínacieho zariadenia s rozmermi: výška 90 mm, šírka 45 mm, hĺbka 75 mm. Zobrazuje pripájacie porty a ovládacie panely.

1/4

Obrázok aplikácie

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

1 A

Typ kontaktu

3 spínacie

Pripojenie

skrutková svorka

Typ

3RV1011-0JA10

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (83,99 € / kus)

83,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: výkonový vypínač

Typ: 3RV1011-0JA10

Konštrukčná veľkosť: S00

Rozsah nastavenia prúdu (min.): 0.7 A

Rozsah nastavenia prúdu (max.): 1 A

Rozsah nastavenia (prúd): 0.7 - 1 A

Typ kontaktu: 3 spínacie

Počet pólov: 3-pólové

Pomocný kontakt: 3 spínacie

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens Bauform S00

Vhodné pre značku: Siemens

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutková svorka

: IP20

Hĺbka: 81 mm

Šírka: 45 mm

V: 90 mm

Rozmer.: (š x v x h) 45 x 90 x 81 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 45

: 90 mm

: 75 mm

: 0.25 kW

: NIE

: 1 A

: NIE

: 3

: 690-690 V

: 0.7-1 A

: IP20

: ÁNO

: Screw connection

: Rocker lever

: Magnetic

: 0.1 kW

: 100 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Siemens 3RV1011-0JA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednávacie číslo:502427

Doručenie: St 21. 10.

Conrad Electronic

Tento produkt

1 A

0.7 A

Min.: 1

Násobky: 1

83,99 €^*

Siemens 3RV1011-0EA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 0.28 - 0.4 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednávacie číslo:502417

Doručenie: Pi 23. 10.

Conrad Electronic

0.4 A

0.28 A

Min.: 1

Násobky: 1

93,99 €^*

Siemens 3RV1011-0FA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 0.35 - 0.5 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednávacie číslo:502418

Doručenie: St 14. 10.

1 KsConrad Electronic

0.5 A

0.35 A

Min.: 1

Násobky: 1

57,99 €^*

Siemens 3RV1011-0GA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednávacie číslo:502419

Doručenie: Pi 23. 10.

Conrad Electronic

0.63 A

0.45 A

Min.: 1

Násobky: 1

77,99 €^*

Siemens 3RV1011-0HA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednávacie číslo:502420

Doručenie: St 14. 10.

2 KsConrad Electronic

0.8 A

0.55 A

Min.: 1

Násobky: 1

83,99 €^*

Siemens 3RV1011-0KA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 0.9 - 1.25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednávacie číslo:502428

Doručenie: St 14. 10.

2 KsConrad Electronic

1.25 A

0.9 A

Min.: 1

Násobky: 1

83,99 €^*

Siemens 3RV1011-1AA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 1.1 - 1.6 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm Piece

Objednávacie číslo:502429

Doručenie: St 14. 10.

3 KsConrad Electronic

1.6 A

1.1 A

Min.: 1

Násobky: 1

85,99 €^*

Siemens 3RV1011-1BA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 1.4 - 2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm Piece

Objednávacie číslo:502431

Doručenie: St 14. 10.

2 KsConrad Electronic

2 A

1.4 A

Min.: 1

Násobky: 1

89,99 €^*

Siemens 3RV1011-1CA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 1.8 - 2.5 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednávacie číslo:502432

Doručenie: St 21. 10.

Conrad Electronic

2.5 A

1.8 A

Min.: 1

Násobky: 1

89,99 €^*

Siemens 3RV1011-1DA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 2.2 - 3.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm Piece

Objednávacie číslo:502433

Doručenie: St 21. 10.

Conrad Electronic

3.2 A

2.2 A

Min.: 1

Násobky: 1

89,99 €^*

Na stiahnutie

Datasheet

Datasheet 502427 Siemens 3RV1011-0JA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 502427 Siemens 3RV1011-0JA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690

Popis

Istič veľkosti S00 na ochranu motora, Trieda 10 A-uvoľnenie 0,7 ... 1 A N-uvoľnenie 13 A skrutková svorka Štandardná spínacia schopnosť Istič SIRIUS 3RV1 na ochranu motora pre bezpečné vypnutie v prípade skratu a ochrany zaťaženia a systému proti preťaženiu, ako aj bezpečné oddelenie systému od siete.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovým pripojením a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.
