Name: Siemens 3RV1011-1DA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 2.2 - 3.2 A Spínacie napätie (max.): 690 V/AC (š x
Brand: Siemens
SKU: 1745463
Availability: BackOrder

Ochranné zariadenie so siemens logom, model Sirius 3RT1024, v čiernej a modrej farebnosti, vypínač zapnutia/vypnutia v spodnej pravej časti.

Priemyselný komplex s otvoreným rozvádzačom vľavo a strojom za dažďom zmáčaným oknom vpravo. Technika v prevádzke.

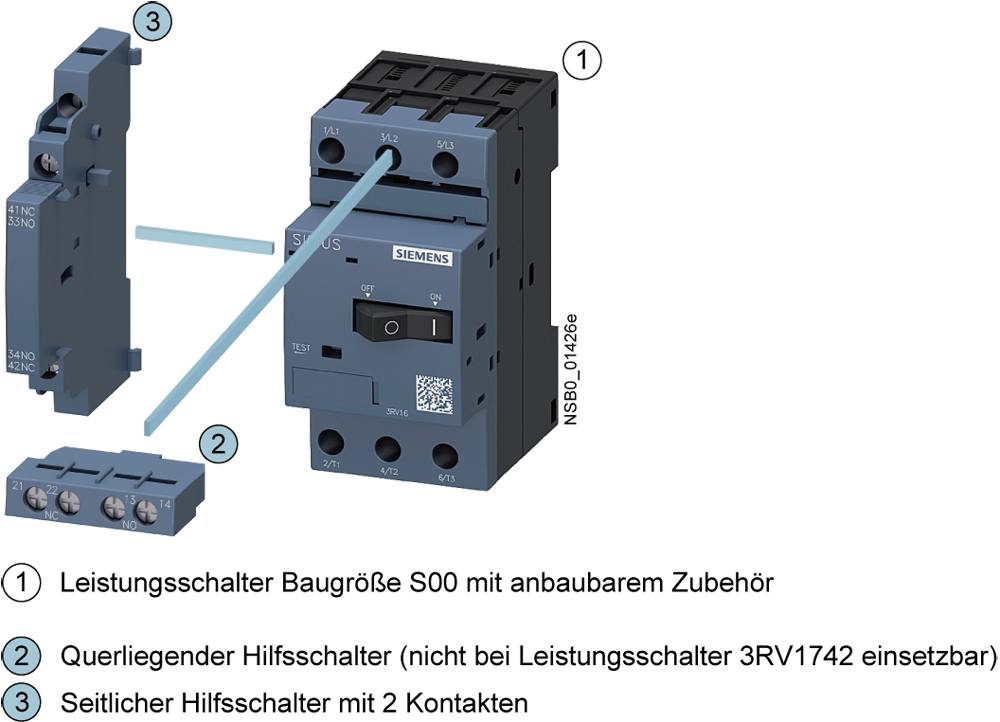

'Výkonový spínač veľkosti S00 s príslušenstvom na doinštalovanie', zobrazuje výkonový spínač a dva pomocné spínače v rôznych usporiadaniach.

Schéma elektrického spínacieho zariadenia s očíslovanými svorkami a šípkami znázorňujúcimi smer elektrického prúdu medzi nimi.

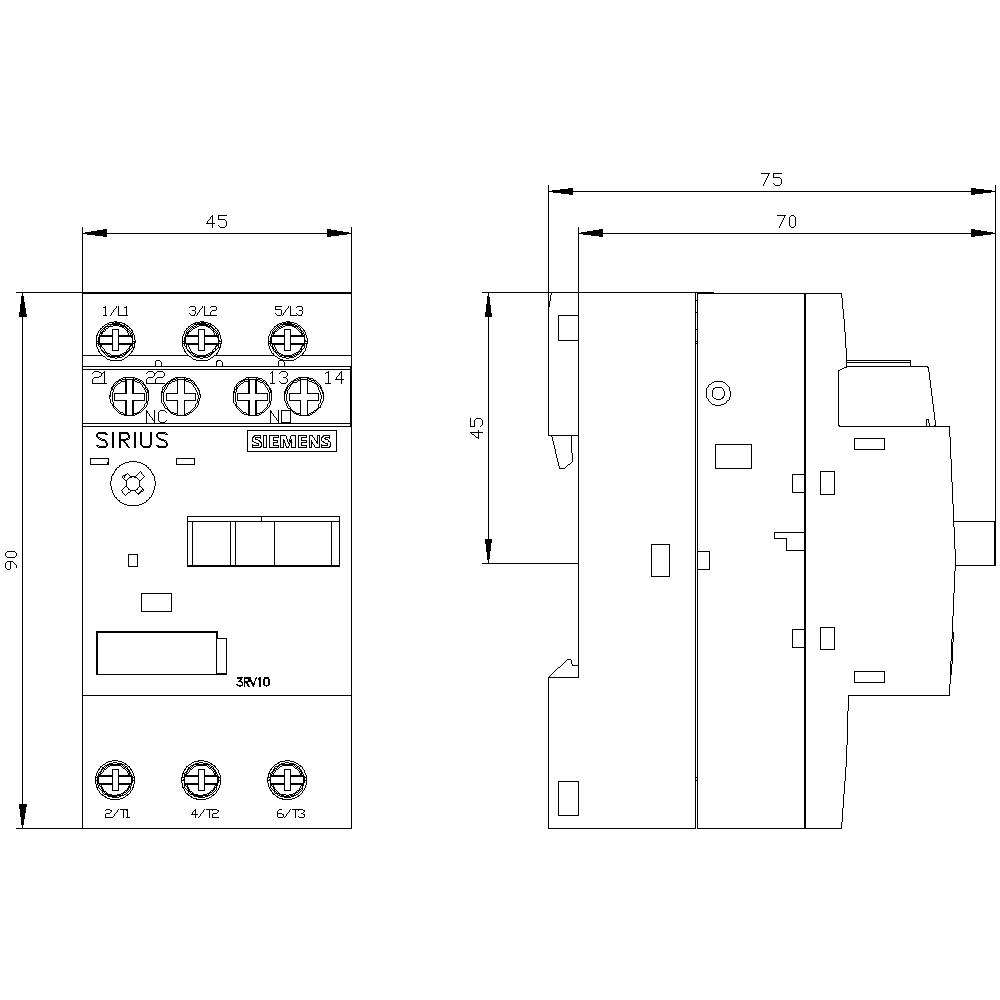

Technický výkres spínača s rozmermi: výška 90 mm, šírka 45 mm. Zobrazené detaily pripojenia a montáže.

1/5

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

3.2 A

Pripojenie

skrutkovací

Druh obalu

Piece

Typ

3RV1011-1DA15

Datasheety: (PDF)

Doručenie: Pi 23. 10.

Počet

Celkom (109,99 € / kus)

109,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Istič S00, ochrana motora, trieda 10, A-rel. 2,2-3,2A

Dodatočné informácie:

Technické parametre

Trvalý prúd: 3,2 A
Mechanická životnosť hlavných kontaktov: 100 000 spínacích cyklov
Max. Prierez vodiča (jednoduchý alebo viacžilový): 4 mm²
Max. Prierez vodiča (lanko): 2,5 mm²

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3RV1011-1DA15

Konštrukčná veľkosť: S00

Rozsah nastavenia prúdu (min.): 2.2 A

Rozsah nastavenia prúdu (max.): 3.2 A

Rozsah nastavenia (prúd): 2.2 - 3.2 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

: IP20

Hĺbka: 75 mm

Šírka: 45 mm

V: 90 mm

Rozmer.: (š x v x h) 45 x 90 x 75 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 45

: 90 mm

: 75 mm

: 1.1 kW

: ÁNO

: 3.2 A

: NIE

: 3

: 690-690 V

: 2.2-3.2 A

: IP20

: ÁNO

: Screw connection

: Rocker lever

: Magnetic

: 0.6 kW

: 100 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Rozsah nastavenia prúdu (max.)

Druh obalu

Rozsah nastavenia prúdu (min.)

Siemens 3RV1011-1DA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 2.2 - 3.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745463

Doručenie: Pi 23. 10.

Conrad Electronic

Tento produkt

3.2 A

Piece

2.2 A

Min.: 1

Násobky: 1

109,99 €^*

Siemens 3RV1011-0AA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745448

Doručenie: Pi 23. 10.

Conrad Electronic

0.16 A

Piece

0.11 A

Min.: 1

Násobky: 1

91,99 €^*

Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745449

Doručenie: Pi 23. 10.

Conrad Electronic

0.16 A

0.11 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0BA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745450

Doručenie: Pi 23. 10.

Conrad Electronic

0.2 A

Piece

0.14 A

Min.: 1

Násobky: 1

91,99 €^*

Siemens 3RV1011-0BA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745452

Doručenie: Pi 23. 10.

Conrad Electronic

0.2 A

0.14 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0CA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.18 - 0.25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745453

Doručenie: Pi 23. 10.

Conrad Electronic

0.25 A

Piece

0.18 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0DA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.22 - 0.32 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745454

Doručenie: Pi 23. 10.

Conrad Electronic

0.32 A

Piece

0.22 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0EA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.28 - 0.4 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745455

Doručenie: Pi 23. 10.

Conrad Electronic

0.4 A

Piece

0.28 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0FA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.35 - 0.5 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Single

Objednávacie číslo:1745456

Doručenie: Pi 23. 10.

Conrad Electronic

0.5 A

Single

0.35 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0GA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745457

Doručenie: Pi 23. 10.

Conrad Electronic

0.63 A

Piece

0.45 A

Min.: 1

Násobky: 1

119,99 €^*

Na stiahnutie

Datasheet

Datasheet 1745463 Siemens 3RV1011-1DA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 2.2 - 3.2 A Spínacie napätie (max.): 690 V/AC (š x

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1745463 Siemens 3RV1011-1DA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 2.2 - 3.2 A Spínacie napätie (max.): 690 V/AC (š x

Popis

Istič veľkosti S00 na ochranu motora, Trieda 10 A-uvoľnenie 2,2 ... 3,2 A N-uvoľnenie 42 A 1 NO + 1 NC priečna skrutková svorka Štandardná spínacia schopnosť istič SIRIUS 3RV1 na ochranu motora pre bezpečné vypnutie v prípade skrat a ochrana záťaží a preťaženia systému, ako aj pre bezpečné oddelenie systému od siete.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovým pripojením a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
