Name: Siemens 3RV2011-1CA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 1.8 - 2.5 A Spínacie napätie (max.): 690 V/AC (š x
Brand: Siemens
SKU: 1741874
Availability: InStock

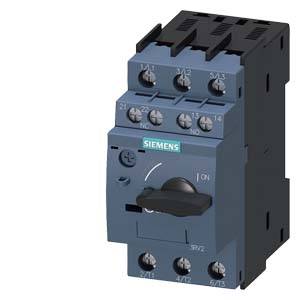

Elektrický výkonový istič Siemens, model 3RV20. Dokonalý pre ochranu a riadenie motorov.

Otvorená elektrická rozvodná skriňa odhaľuje elektronické komponenty vedľa zasneženého okna. V pozadí sú nejasne viditeľné stroje.

Diagram znázorňuje príslušenstvo pre výkonový vypínač. Komponenty: bočný pomocný spínač, napäťový transformátor, odpojovač a signalizačný modul.

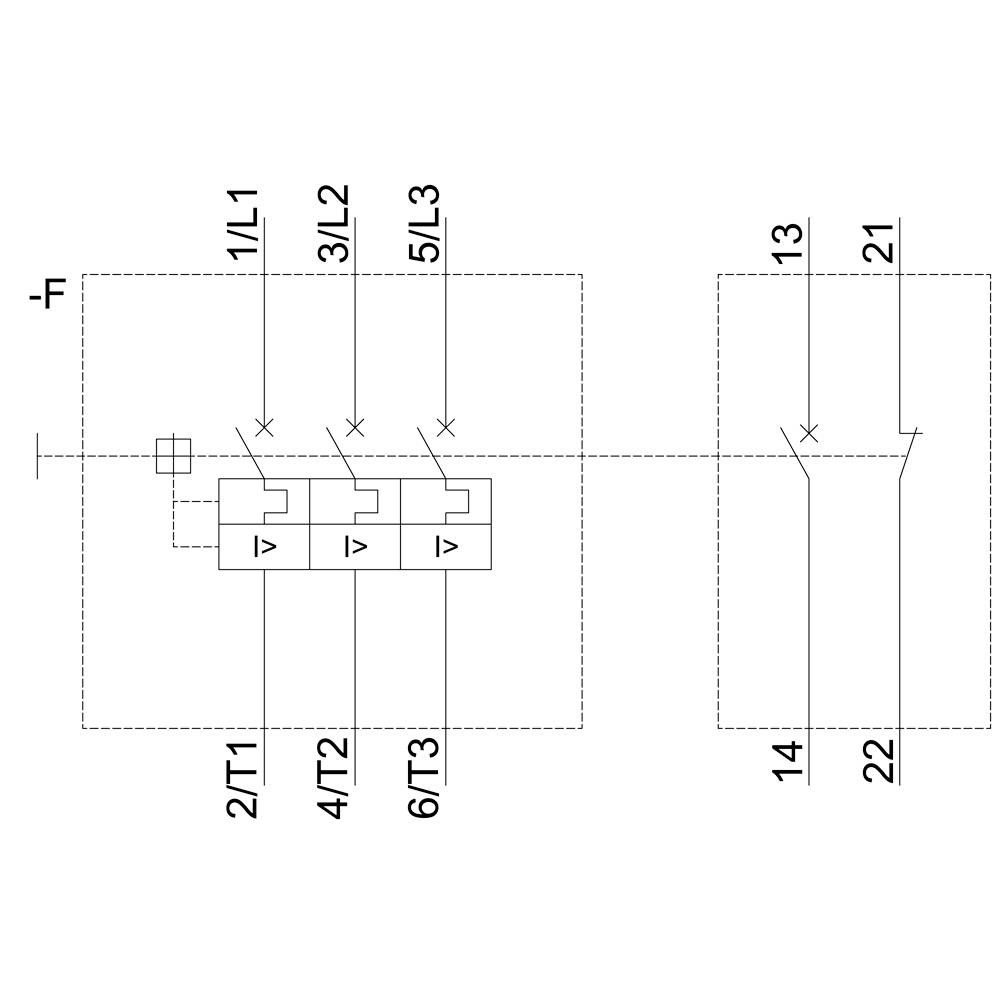

'Schéma znázorňuje trojfázový elektrický systém s poistkami a spínačmi, označenými ako 1/L1, 3/L2, 5/L3, ako aj 2/T1, 4/T2, 6/T3.'

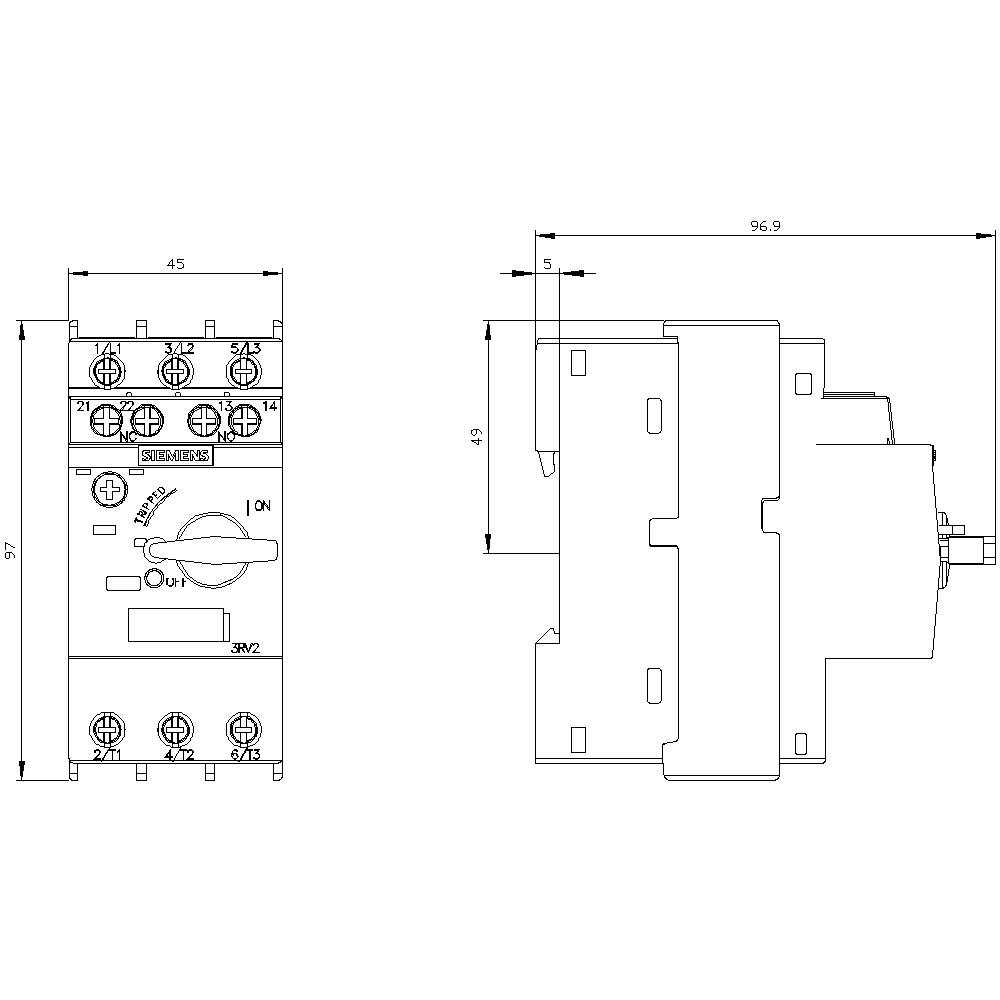

Náčrt elektrického spínača s rozmermi: 97 mm vysoký, 45 mm široký, 96,9 mm hlboký. Pohľad spredu zobrazuje polohy spínača; pohľad z boku zobrazuje hĺbku.

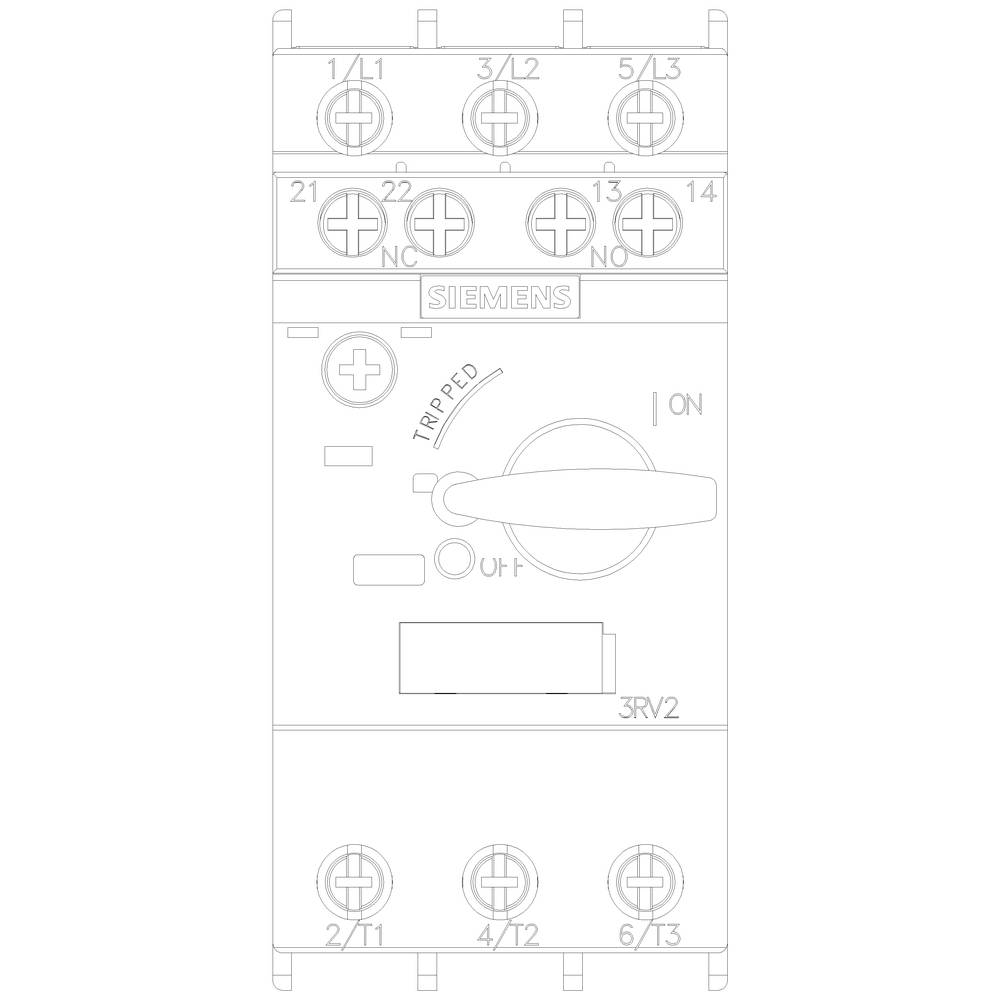

'Technický nákres stykača Siemens. Hore viacero svoriek; v strede otočný prepínač s označením 'ZAP''.'

1/6

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

2.5 A

Pripojenie

skrutkovací

Typ

3RV2011-1CA15

Konštrukčná veľkosť

S00

Datasheety: (PDF)

Okamžité doručenie: St 14. 10.

3 Ks

Počet

Celkom (97,99 € / kus)

104,99 €

-7 %

97,99 €

s DPH

Už len 3 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Trvalý prúd: 2,5 A
Mechanická životnosť hlavných kontaktov: 100 000 spínacích cyklov
Max. Prierez vodiča (jednoduchý alebo viacžilový): 4 mm²
Max. Prierez vodiča (lanko): 2,5 mm²

Kategória výrobku: výkonový vypínač

Typ: 3RV2011-1CA15

Konštrukčná veľkosť: S00

Rozsah nastavenia prúdu (min.): 1.8 A

Rozsah nastavenia prúdu (max.): 2.5 A

Rozsah nastavenia (prúd): 1.8 - 2.5 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Min. teplota: -20 °C

Max. teplota: +60 °C

Pripojenie: skrutkovací

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 97 mm

Rozmer.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Farba: viacfarebná

: 45

: 97 mm

: 97 mm

: 0.75 kW

: ÁNO

: 2.5 A

: NIE

: 3

: 690-690 V

: 1.8-2.5 A

: IP20

: ÁNO

: Screw connection

: Turn button

: Magnetic

: 0.4 kW

: 100 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Rozsah nastavenia prúdu (max.)

Druh obalu

Rozsah nastavenia prúdu (min.)

Siemens 3RV1011-0AA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745448

Doručenie: Ut 27. 10.

Conrad Electronic

0.16 A

Piece

0.11 A

Min.: 1

Násobky: 1

91,99 €^*

Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745449

Doručenie: Ut 27. 10.

Conrad Electronic

0.16 A

0.11 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0BA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745450

Doručenie: Ut 27. 10.

Conrad Electronic

0.2 A

Piece

0.14 A

Min.: 1

Násobky: 1

91,99 €^*

Siemens 3RV1011-0BA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745452

Doručenie: Ut 27. 10.

Conrad Electronic

0.2 A

0.14 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0CA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.18 - 0.25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745453

Doručenie: Ut 27. 10.

Conrad Electronic

0.25 A

Piece

0.18 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0DA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.22 - 0.32 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745454

Doručenie: Ut 27. 10.

Conrad Electronic

0.32 A

Piece

0.22 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0EA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.28 - 0.4 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745455

Doručenie: Ut 27. 10.

Conrad Electronic

0.4 A

Piece

0.28 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0FA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.35 - 0.5 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Single

Objednávacie číslo:1745456

Doručenie: Ut 27. 10.

Conrad Electronic

0.5 A

Single

0.35 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0GA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745457

Doručenie: Ut 27. 10.

Conrad Electronic

0.63 A

Piece

0.45 A

Min.: 1

Násobky: 1

119,99 €^*

Siemens 3RV1011-0HA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745458

Doručenie: Ut 27. 10.

Conrad Electronic

0.8 A

Piece

0.55 A

Min.: 1

Násobky: 1

124,99 €^*

Na stiahnutie

Datasheet

Datasheet 1741874 Siemens 3RV2011-1CA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 1.8 - 2.5 A Spínacie napätie (max.): 690 V/AC (š x

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1741874 Siemens 3RV2011-1CA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 1.8 - 2.5 A Spínacie napätie (max.): 690 V/AC (š x

Popis

Istič veľkosti S00 na ochranu motora, Trieda 10, uvoľnenie A, 1,8 ... 2,5 A, uvoľnenie N, 33 A, skrutkovacia svorka, Štandardná spínacia kapacita s priečnymi pomocnými spínačmi, 1 NO + 1 NC, vypínač SIRIUS 3RV2 na ochranu motora pre bezpečné odpojenie v v prípade skratu a ochrany záťaží a systému proti preťaženiu, ako aj pre bezpečné oddelenie systému od siete.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé preťaženia), ochranu systému, ochranu proti skratu kombinácií štartérov, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibračné pripojenie a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčenú sériu 3RV1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.
