Name: Siemens 3RV2021-1BA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 1.4 - 2 A Spínacie napätie (max.): 690 V/AC (š x v
Brand: Siemens
SKU: 1742008
Availability: BackOrder

Modrý Siemens výkonový spínač s otočným gombíkom, viacerými pripojovacie svorkami a popismi. Používa sa na ovládanie elektrických obvodov.

Otvorená rozvodná skriňa odhaľuje elektrické komponenty v priemyselnom prostredí. Vonku prší, čo je viditeľné cez mokré okno.

Diagram „Pripojiteľné príslušenstvo" s očíslovanými komponentmi a prepojeniami pre výkonové ističe; zobrazuje rôzne typy spínačov a možnosti kombinácie.

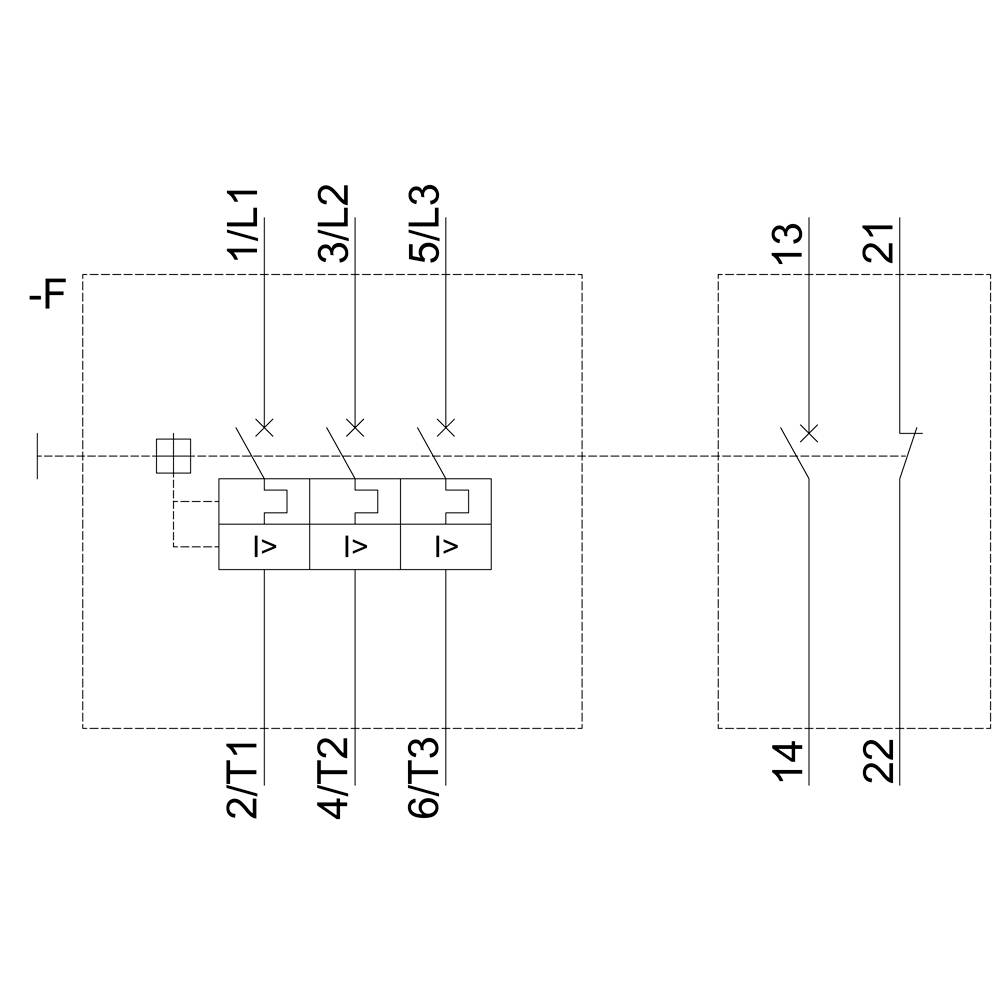

Schéma zapojenia trojfázového transformátora s prípojkami: 1/L1, 3/L2, 5/L3 ku 2/T1, 4/T2, 6/T3. Obsahuje tiež kontakty 13-14, 21-22.

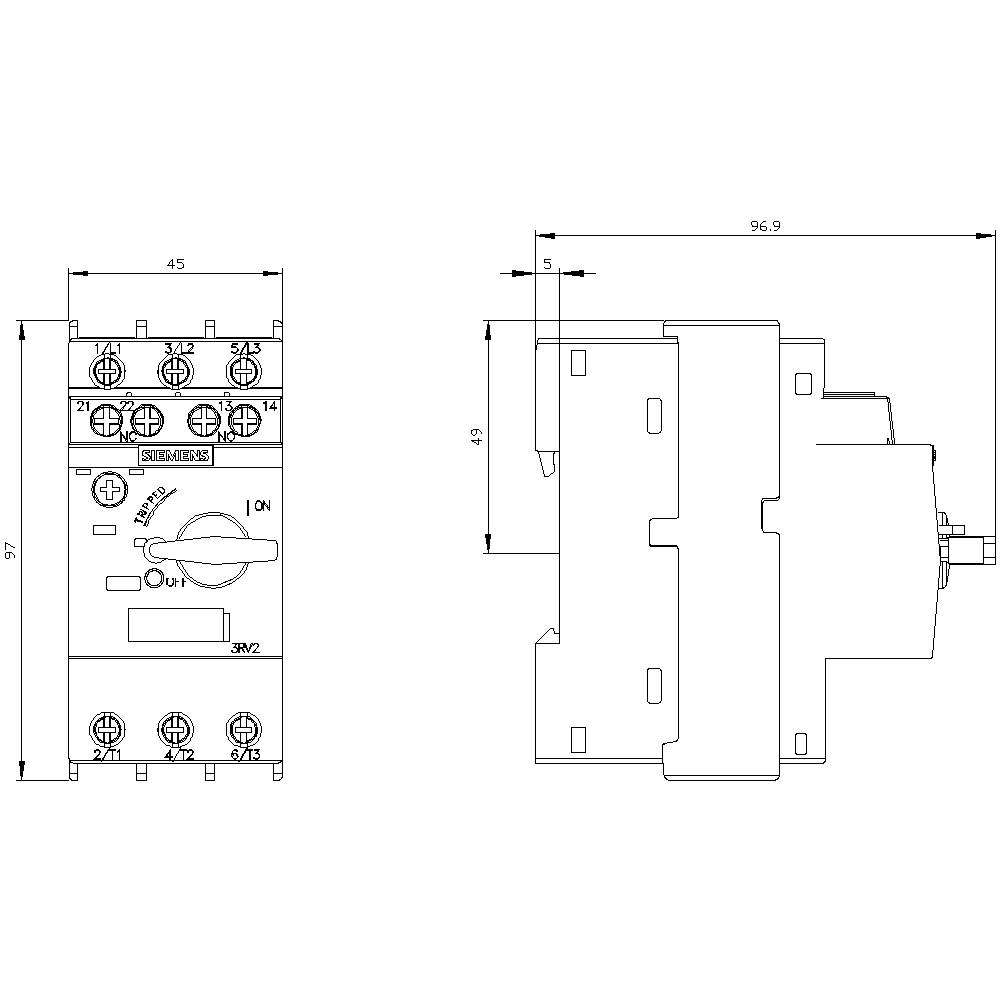

Technický výkres spínača s rozmermi: výška 97 mm, šírka 45 mm, hĺbka 96,9 mm. Znázornené rôzne pripojenia a polohy spínača.

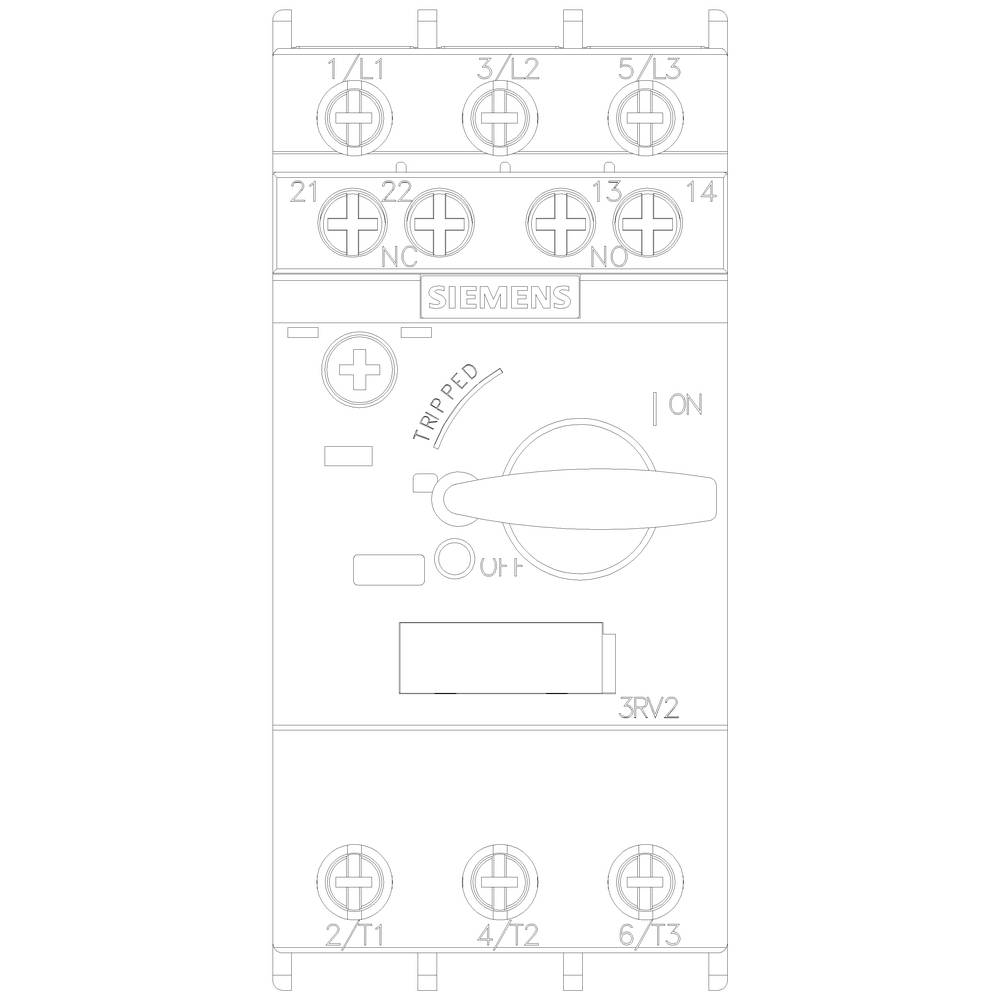

'Výkonový istič Siemens v schematickej schéme, zobrazuje polohu spínača, svorky a označenie produktu, vhodný pre systémové riadenie.'

1/6

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

2 A

Pripojenie

skrutkovací

Typ

3RV2021-1BA15

Konštrukčná veľkosť

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (134,99 € / kus)

134,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: výkonový vypínač

Typ: 3RV2021-1BA15

Konštrukčná veľkosť: S0

Rozsah nastavenia prúdu (min.): 1.4 A

Rozsah nastavenia prúdu (max.): 2 A

Rozsah nastavenia (prúd): 1.4 - 2 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 97 mm

Rozmer.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 45

: 97 mm

: 97 mm

: 0.8 kW

: ÁNO

: 2 A

: NIE

: 3

: 690-690 V

: 1.4-2 A

: IP20

: ÁNO

: Screw connection

: Turn button

: Magnetic

: 0.4 kW

: 100 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: áno
