Name: Siemens 3RW3038-1BB04 3RW30381BB04 soft startér Výkon motora pri 400 V 37 kW 480 V Menovitý prúd 72 A
Brand: Siemens
SKU: 1746699
Availability: BackOrder

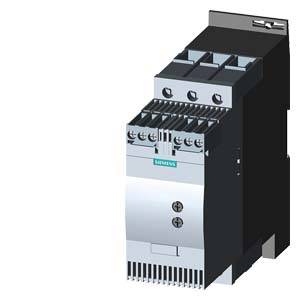

Elektrický stykač, trojfázový, čierno-sivý so značkou Siemens, nainštalovaný na DIN lište, určený pre priemyselné aplikácie.

'Otvorená elektrická rozvodná skriňa s viacerými policami plnými elektronických komponentov a káblov v štruktúrovanom usporiadaní.'

Diagram spúšťača 3RW30 s popisom komponentov: kryty pripojení, kryt svoriek, napájacie svorky a prepojovací modul.

Siemens 3RW3038-1BB04 3RW30381BB04 soft startér Výkon motora pri 400 V 37 kW 480 V Menovitý prúd 72 A-3

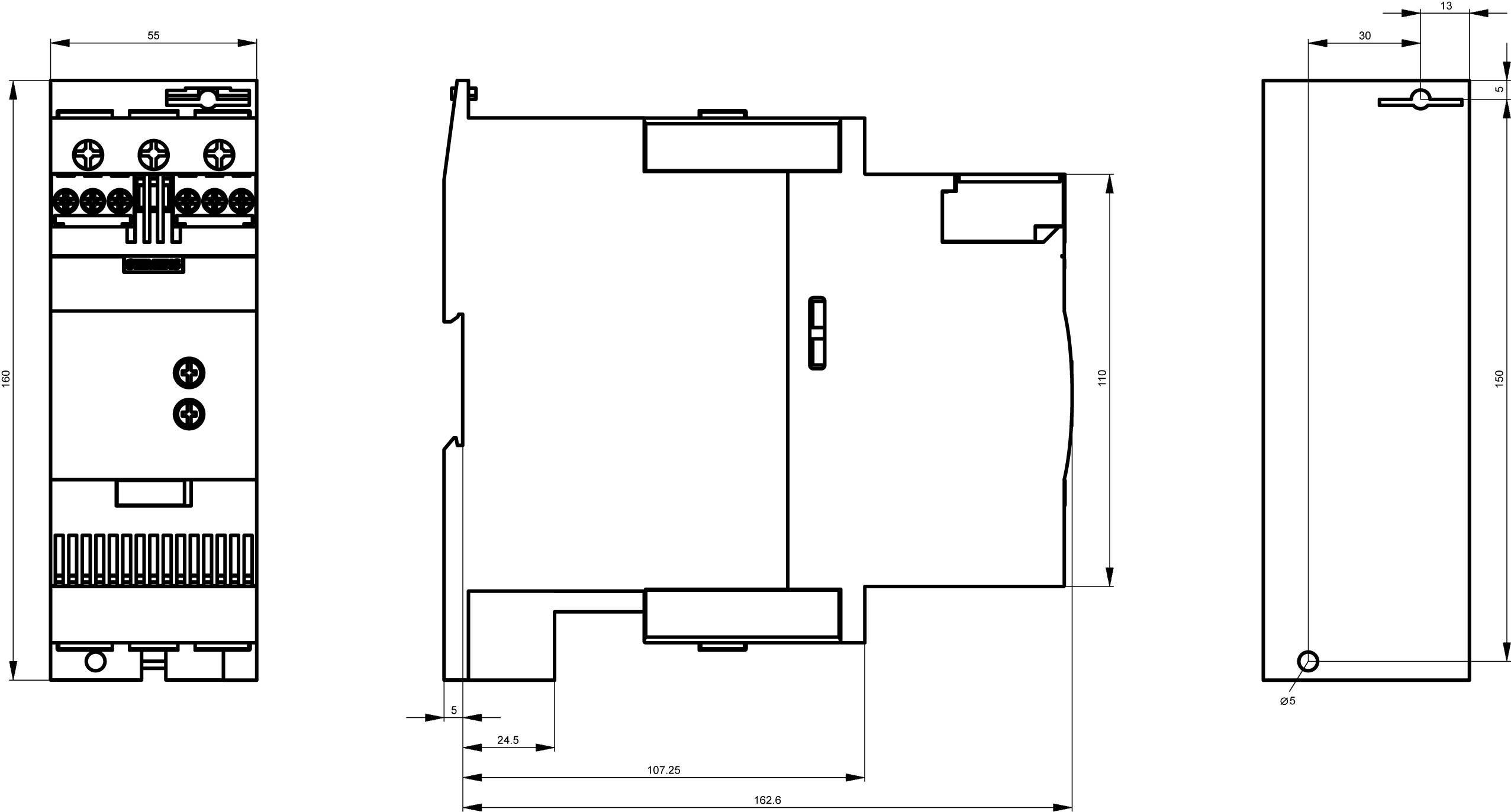

Technický výkres elektrického zariadenia s rozmermi. Predný, bočný a pohľad zhora s kótami v milimetroch.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Št 29. 10.

Počet

Celkom (1 065,00 € / kus)

1 065,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP00
Typ zapínania: zapínanie na skrutky a patentky
Počet kontaktov NO: 1
Veľkosť: S2
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: 200-480 V/AC

Kategória výrobku: soft startér

Pripojovacie prúd: 72 A

Výkon motora pri 400 V: 37 kW

Menovité napätie: 480 V

Prevedenie: skrutkovacie pripojenie

Číslo výrobcu: 3RW30381BB04

Menovitý prúd: 72 A

Menovitý prúd - filter: 72 A

Typ: 3RW3038-1BB04

Výkon motora pri 230 V / 400 V: 37 kW

Rozmer.: (š x v x h) 55 x 160 x 170 mm

Pripojenie: skrutková svorka

Šírka: 55 mm

V: 160 mm

Hĺbka: 170 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 72 A

: 22 kW

: 37 kW

: 40 °C

: NIE

: AC/DC

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Výkon motora pri 400 V

Kategória výrobku

Výkon motora pri 230 V / 400 V

Menovité napätie

Siemens 3RW3013-1BB04 3RW30131BB04 soft startér Výkon motora pri 400 V 1.5 kW 480 V Menovitý prúd 3.6 A

Objednávacie číslo:1704967

Doručenie: Št 29. 10.

Conrad Electronic

3.6 A

1.5 kW

soft startér

1.5 kW

480 V

Min.: 1

Násobky: 1

219,99 €^*

Siemens 3RW3013-2BB04 3RW30132BB04 soft startér Výkon motora pri 400 V 1.5 kW 480 V Menovitý prúd 3.6 A

Objednávacie číslo:1746684

Doručenie: Št 29. 10.

Conrad Electronic

3.6 A

1.5 kW

soft startér

1.5 kW

480 V

Min.: 1

Násobky: 1

219,99 €^*

Siemens 3RW3013-2BB14 3RW30132BB14 soft startér Výkon motora pri 400 V 1.5 kW 480 V Menovitý prúd 3.6 A

Objednávacie číslo:1746685

Doručenie: Št 29. 10.

Conrad Electronic

3.6 A

1.5 kW

soft startér

1.5 kW

480 V

Min.: 1

Násobky: 1

224,99 €^*

Siemens 3RW3014-1BB04 3RW30141BB04 soft startér Výkon motora pri 400 V 3 kW 480 V Menovitý prúd 6.5 A

Objednávacie číslo:1699568

Doručenie: Št 29. 10.

Conrad Electronic

6.5 A

3 kW

soft startér

3 kW

480 V

Min.: 1

Násobky: 1

239,99 €^*

Siemens 3RW3014-2BB04 3RW30142BB04 soft startér Výkon motora pri 400 V 3 kW 480 V Menovitý prúd 6.5 A

Objednávacie číslo:1699569

Doručenie: Št 29. 10.

Conrad Electronic

6.5 A

3 kW

soft startér

3 kW

480 V

Min.: 1

Násobky: 1

255,00 €^*

Siemens 3RW3014-2BB14 3RW30142BB14 soft startér Výkon motora pri 400 V 3 kW 480 V Menovitý prúd 6.5 A

Objednávacie číslo:1746686

Doručenie: Št 29. 10.

Conrad Electronic

6.5 A

3 kW

soft startér

3 kW

480 V

Min.: 1

Násobky: 1

255,00 €^*

Siemens 3RW3016-1BB04 3RW30161BB04 soft startér Výkon motora pri 400 V 4 kW 480 V Menovitý prúd 9 A

Objednávacie číslo:1746687

Doručenie: Št 29. 10.

Conrad Electronic

9 A

4 kW

soft startér

4 kW

480 V

Min.: 1

Násobky: 1

265,00 €^*

Siemens 3RW3016-2BB04 3RW30162BB04 soft startér Výkon motora pri 400 V 4 kW 480 V Menovitý prúd 9 A

Objednávacie číslo:1744276

Doručenie: Št 29. 10.

Conrad Electronic

9 A

4 kW

soft startér

4 kW

480 V

Min.: 1

Násobky: 1

285,00 €^*

Siemens 3RW3016-2BB14 3RW30162BB14 soft startér Výkon motora pri 400 V 4 kW 480 V Menovitý prúd 9 A

Objednávacie číslo:1746688

Doručenie: Št 29. 10.

Conrad Electronic

9 A

4 kW

soft startér

4 kW

480 V

Min.: 1

Násobky: 1

279,00 €^*

Siemens 3RW3017-1BB04 3RW30171BB04 soft startér Výkon motora pri 400 V 5.5 kW 480 V Menovitý prúd 12.5 A

Objednávacie číslo:1746689

Doručenie: Št 29. 10.

Conrad Electronic

12.5 A

5.5 kW

soft startér

5.5 kW

480 V

Min.: 1

Násobky: 1

299,00 €^*

Na stiahnutie

Datasheet

Datasheet 1746699 Siemens 3RW3038-1BB04 3RW30381BB04 soft startér Výkon motora pri 400 V 37 kW 480 V Menovitý prúd 72 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1746699 Siemens 3RW3038-1BB04 3RW30381BB04 soft startér Výkon motora pri 400 V 37 kW 480 V Menovitý prúd 72 A

Popis

Softštartér SIRIUS S2 72 A, 37 kW / 400 V, 40 ° C AC 200 - 480 V, AC / DC 24 V skrutkové svorky Softštartér SIRIUS 3RW30 pre štandardné aplikácie pre pozvoľný rozbeh trojfázových asynchrónnych motorov. Plynulé spustenie, zníženie prúdových špičiek, zabránenie kolísaniu sieťového napätia počas rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, značná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové prepínanie a mimoriadne ľahká manipulácia. Integrovaný obtok umožňuje veľmi kompaktný dizajn a zaisťuje menšie zahrievanie v rozvádzači. Celosvetové schválenia (napr. IEC a UL / CSA). Softstartéry 3RW sú k dispozícii pre siete do 690 V vo veľkom výkonovom rozsahu s rôznymi riadiacimi napájacími napätiami a konzistentne so skrutkovým a pružinovým pripojením. Model 3RW30 / 40 má ďalšie varianty s riadiacim napájacím napätím 24 V. Niektoré z 3RW40 až do veľkosti S3 a všetky 3RW44 tiež ponúkajú ochranu motora termistorom. Pomocou voliteľného spojovacieho modulu je možné softstartéry pripojiť k ističom, dokonca aj pri verziách s pružinovými svorkami. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.
