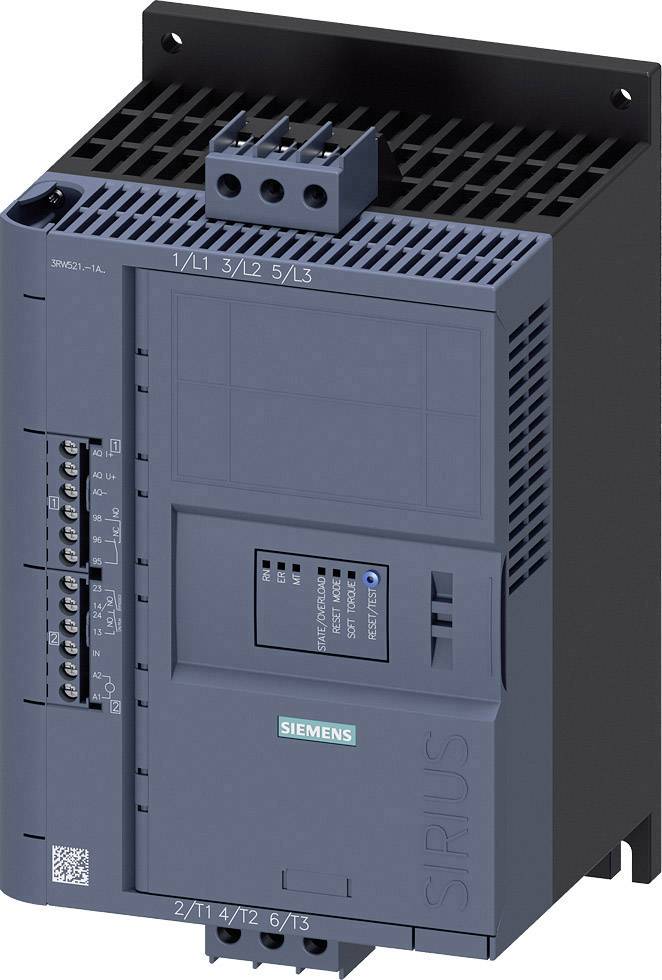

Name: Siemens 3RW5215-1AC04 3RW52151AC04 soft startér Výkon motora pri 400 V 11 kW Výkon motora pri 230 V 5.5 kW 200 V, 480 V
Brand: Siemens
SKU: 2201618
Availability: BackOrder

Priemyselný reléový modul so značkou Siemens a pripojovacie svorky, používaný na riadenie elektrických systémov.

Priemyselná elektrická rozvodná skriňa s viacerými káblami a spínačmi. Zobrazuje komplexné zapojenie a ovládacie prvky.

Výkres rozloženého softstartéra s komponentmi vrátane HMI modulu, krytov ventilátora a prvkov pre montáž na stenu.

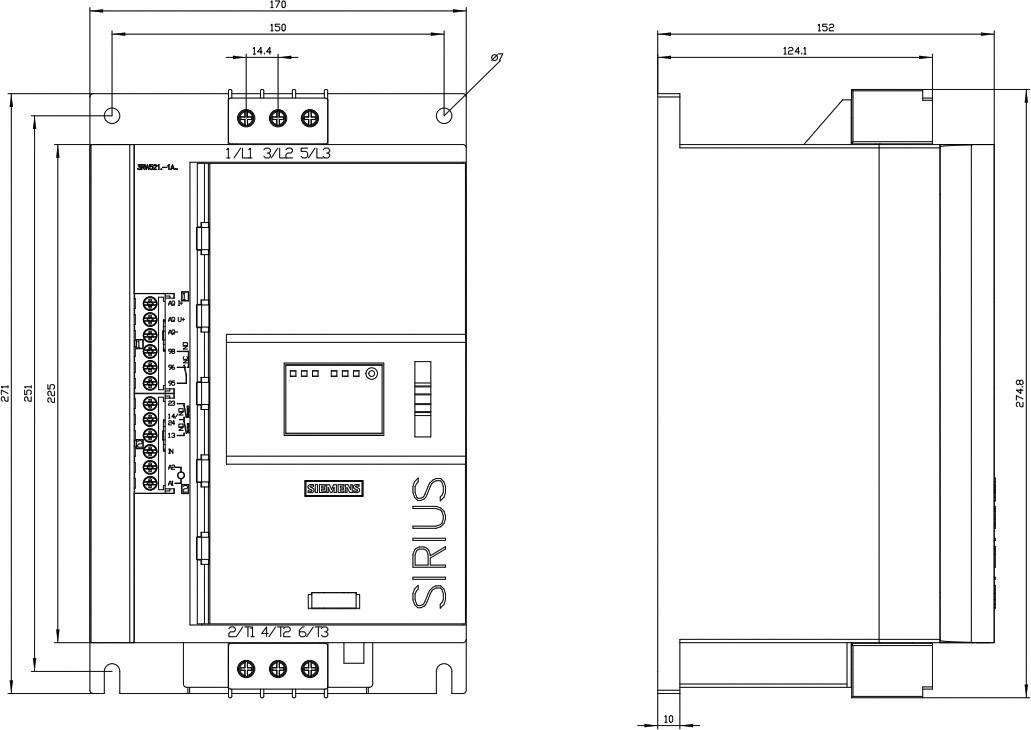

Technický výkres prístroja SIRIUS, zobrazujúci rozmery a prípojky v dvoch pohľadoch.

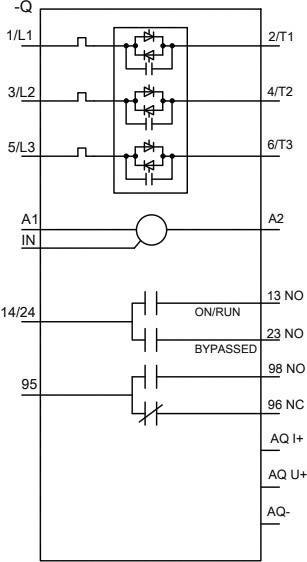

Elektrická schéma zariadenia so vstupmi a výstupmi, znázorňujúca polohy relé a prepínačov pre 'ZAP/CHOD' a 'OBÍDENÉ'.

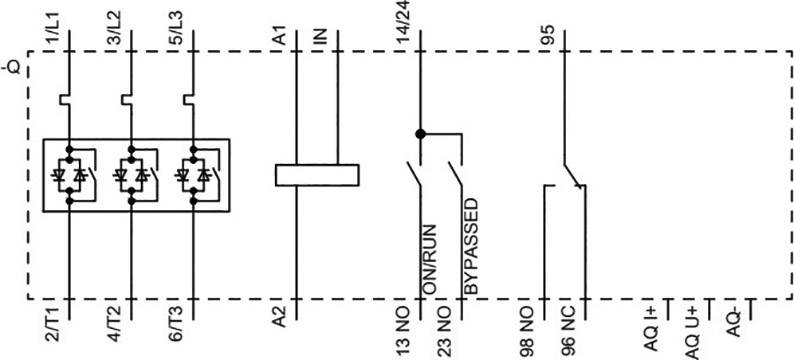

Schéma zapojenia relé so svorkami A1, A2 zhora nadol, 14/24, 13 NO/ON/RUN, 23 NO/BYPASSED. Detailné obsadenie svoriek.

1/6

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (1 105,00 € / kus)

1 105,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Softštartér SIRIUS 3RW52

Jednoduché zapojenie
Nízka údržba
Nižšie obstarávacie náklady
Úspora miesta vďaka veľmi kompaktnému dizajnu

Technické parametre

Veľkosť: BG1 Trieda ochrany: IP20 Pracovná frekvencia: 50/60 Hz Izolačné napätie: 600 V Spôsob montáže: skrutková montáž Dizajn digitálnych výstupov: 2 spínací kontakty / 1 prepínací kontakt (CO)

Napätie motora: 200-480 V

Kategória výrobku: soft startér

Pripojovacie prúd: 25 A

Výkon motora pri 230 V: 5.5 kW

Výkon motora pri 400 V: 11 kW

Menovité napätie: 200 V
480 V

Aktívna fáza: 3

Číslo výrobcu: 3RW52151AC04

Menovitý prúd: 25 A

Menovitý prúd - filter: 25 A

Typ: 3RW5215-1AC04

Rozmer.: (d x š) 271 mm x 170 mm

Pripojenie: skrutková svorka

Šírka: 170 mm

Dĺžka: 271 mm

Hĺbka: 152 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: IP20

: Adjustable

: 25 A

: 5.5 kW

: 11 kW

: 11 kW

: 18.5 kW

: 40 °C

: ÁNO

: AC/DC

: ÁNO

: NIE

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Výkon motora pri 400 V

Výkon motora pri 230 V

Siemens 3RW5215-1AC04 3RW52151AC04 soft startér Výkon motora pri 400 V 11 kW Výkon motora pri 230 V 5.5 kW 200 V, 480 V Menovitý prúd 25 A

Objednávacie číslo:2201618

Doručenie: St 21. 10.

Conrad Electronic

Tento produkt

25 A

11 kW

5.5 kW

Min.: 1

Násobky: 1

1 105,00 €^*

Siemens 3RW5213-1AC04 3RW52131AC04 soft startér Výkon motora pri 400 V 5.5 kW Výkon motora pri 230 V 3 kW 200 V, 480 V Menovitý prúd 13 A

Objednávacie číslo:2201617

Doručenie: St 21. 10.

Conrad Electronic

13 A

5.5 kW

3 kW

Min.: 1

Násobky: 1

899,00 €^*

Siemens 3RW5213-1AC14 3RW52131AC14 soft startér Výkon motora pri 400 V 5.5 kW Výkon motora pri 230 V 3 kW 200 V, 480 V Menovitý prúd 13 A

Objednávacie číslo:2201621

Doručenie: St 21. 10.

Conrad Electronic

13 A

5.5 kW

3 kW

Min.: 1

Násobky: 1

899,00 €^*

Siemens 3RW5213-3AC04 3RW52133AC04 soft startér Výkon motora pri 400 V 5.5 kW Výkon motora pri 230 V 3 kW 200 V, 480 V Menovitý prúd 13 A

Objednávacie číslo:2201633

Doručenie: Pi 23. 10.

Conrad Electronic

13 A

5.5 kW

3 kW

Min.: 1

Násobky: 1

899,00 €^*

Siemens 3RW5213-3AC14 3RW52133AC14 soft startér Výkon motora pri 400 V 5.5 kW Výkon motora pri 230 V 3 kW 200 V, 480 V Menovitý prúd 13 A

Objednávacie číslo:2201637

Doručenie: Ut 12. 1. 2027

Conrad Electronic

13 A

5.5 kW

3 kW

Min.: 1

Násobky: 1

899,00 €^*

Siemens 3RW5215-1AC14 3RW52151AC14 soft startér Výkon motora pri 400 V 11 kW Výkon motora pri 230 V 5.5 kW 200 V, 480 V Menovitý prúd 25 A

Objednávacie číslo:2201622

Doručenie: Ut 12. 1. 2027

Conrad Electronic

25 A

11 kW

5.5 kW

Min.: 1

Násobky: 1

1 105,00 €^*

Siemens 3RW5215-3AC04 3RW52153AC04 soft startér Výkon motora pri 400 V 11 kW Výkon motora pri 230 V 5.5 kW 200 V, 480 V Menovitý prúd 25 A

Objednávacie číslo:2201634

Doručenie: Pi 23. 10.

Conrad Electronic

25 A

11 kW

5.5 kW

Min.: 1

Násobky: 1

1 105,00 €^*

Siemens 3RW5215-3AC14 3RW52153AC14 soft startér Výkon motora pri 400 V 11 kW Výkon motora pri 230 V 5.5 kW 200 V, 480 V Menovitý prúd 25 A

Objednávacie číslo:2201638

Doručenie: Pi 23. 10.

Conrad Electronic

25 A

11 kW

5.5 kW

Min.: 1

Násobky: 1

1 095,00 €^*

Siemens 3RW5217-1AC04 3RW52171AC04 soft startér Výkon motora pri 400 V 18.5 kW Výkon motora pri 230 V 11 kW 200 V, 480 V Menovitý prúd 38 A

Objednávacie číslo:2201619

Doručenie: St 21. 10.

Conrad Electronic

38 A

18.5 kW

11 kW

Min.: 1

Násobky: 1

1 365,00 €^*

Siemens 3RW5217-1AC14 3RW52171AC14 soft startér Výkon motora pri 400 V 18.5 kW Výkon motora pri 230 V 11 kW 200 V, 480 V Menovitý prúd 38 A

Objednávacie číslo:2201623

Doručenie: St 21. 10.

Conrad Electronic

38 A

18.5 kW

11 kW

Min.: 1

Násobky: 1

1 365,00 €^*

Na stiahnutie

Datasheet

Datasheet 2201618 Siemens 3RW5215-1AC04 3RW52151AC04 soft startér Výkon motora pri 400 V 11 kW Výkon motora pri 230 V 5.5 kW 200 V, 480 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2201618 Siemens 3RW5215-1AC04 3RW52151AC04 soft startér Výkon motora pri 400 V 11 kW Výkon motora pri 230 V 5.5 kW 200 V, 480 V

Popis

Gute Gründe für den Einsatz von Sanftstartern Napätie motora, prúd motora a krútiaci moment motora sa výrazne líšia pri mäkkom štarte než pri priamom štarte alebo zapojení hviezda-trojuholník: jemné zvýšenie napätia motora, obmedzený prúd motora a plochý krútiaci moment motora ponúkajú používateľom značné výhody.
Gute Gründe für den Einsatz von Sanftstartern Napätie motora, prúd motora a krútiaci moment motora sa výrazne líšia pri mäkkom štarte než pri priamom štarte alebo zapojení hviezda-trojuholník: jemné zvýšenie napätia motora, obmedzený prúd motora a plochý krútiaci moment motora ponúkajú používateľom značné výhody.
Mehrwert durch Sanftstarter Zatiaľ čo použitie frekvenčného meniča sa odporúča pre aplikácie s flexibilnými rýchlosťami, softštartéry sú vždy prvou voľbou, keď aplikácia nevyžaduje zmenu rýchlosti.
Der Sanftstarter SIRIUS 3RW52 als ideale Lösung für normale An- und Auslaufvorgänge • 3fázovo riadené • Voliteľné moduly HMI • Mäkký štart a stop • Moderná hybridná spínacia technológia • Voliteľná integrácia TIA / HMI moduly • Obmedzenie prúdu a ochrana proti preťaženiu motora • Pre pohony od 5,5 do 560 kW pri 400 V (maximum AC 600 V) • Zástrčka v komunikačných moduloch (PROFINET, PROFIBUS; Modbus) • Soft Torque (znižuje mechanické zaťaženie pri štarte a zlepšuje dobeh čerpadla)

Tento text bol preložený strojovo.
