Siemens 3SK2122-2AA10 3SK21222AA10 bezpečnostné relé 24 V/DC

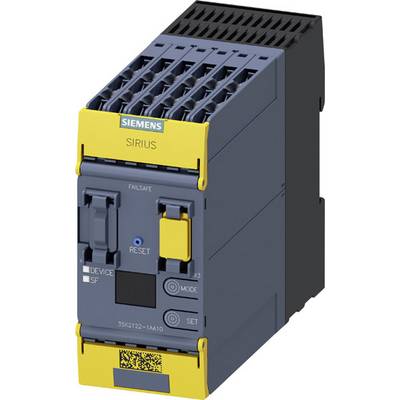

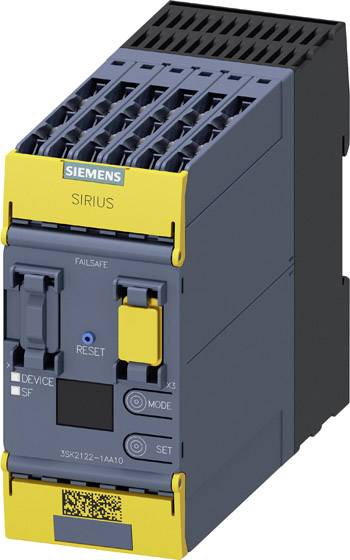

Priemyselná súčiastka od Siemensu s označením 'Sirius', spínač a LED indikátory pre bezpečnostné kontroly.

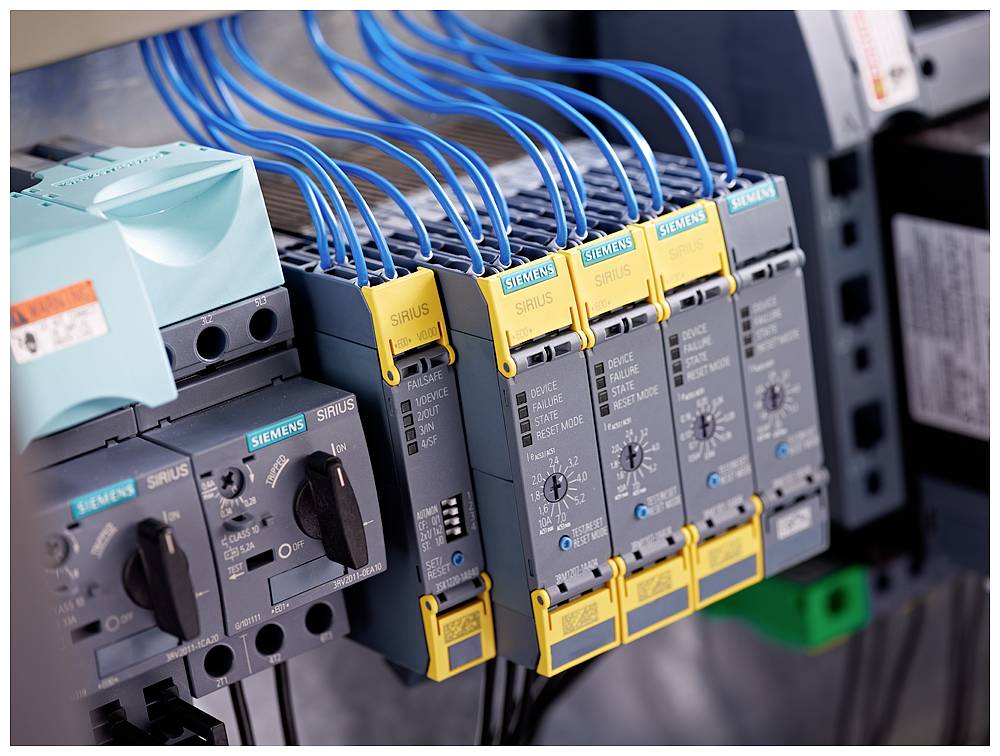

Elektronická riadiaca jednotka s niekoľkými modrými káblami zapojenými do sivých modulov. Žlté páky zvýrazňujú bezpečnostné funkcie.

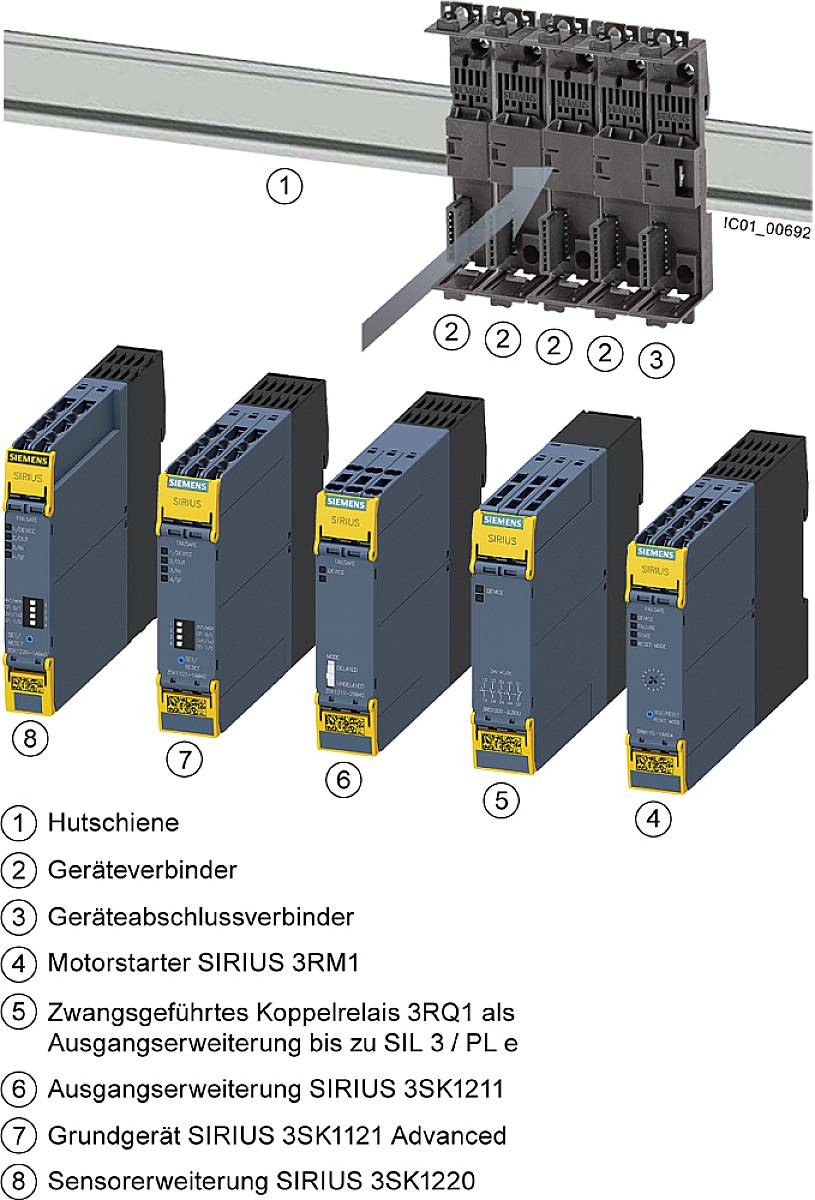

Diagram komponentov systémov Siemens SIRIUS zobrazuje komponenty ako sieťové konektory a rozširovacie moduly, číslované od 1 do 8.

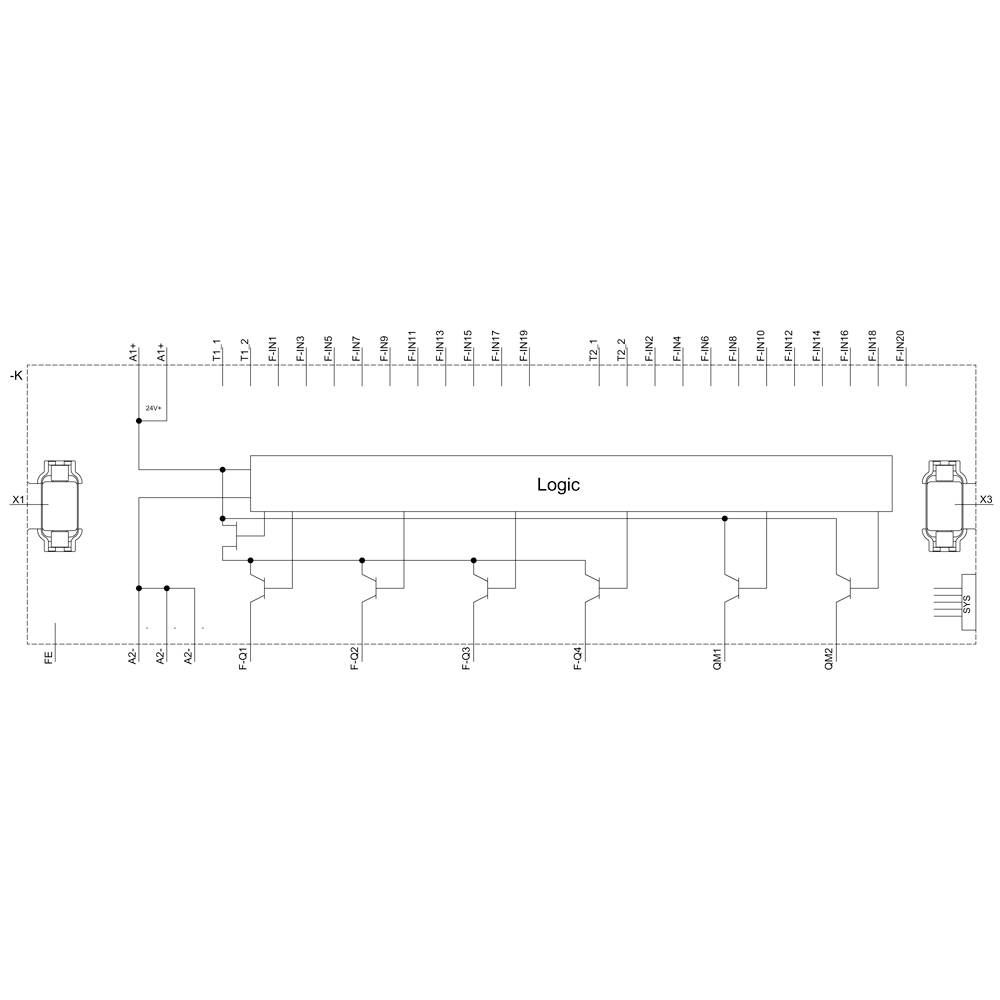

'Elektrický schémový diagram logického systému so vstupom X1 a výstupmi Y1 až Y6. Symboly reprezentujú logické prepojenia.'

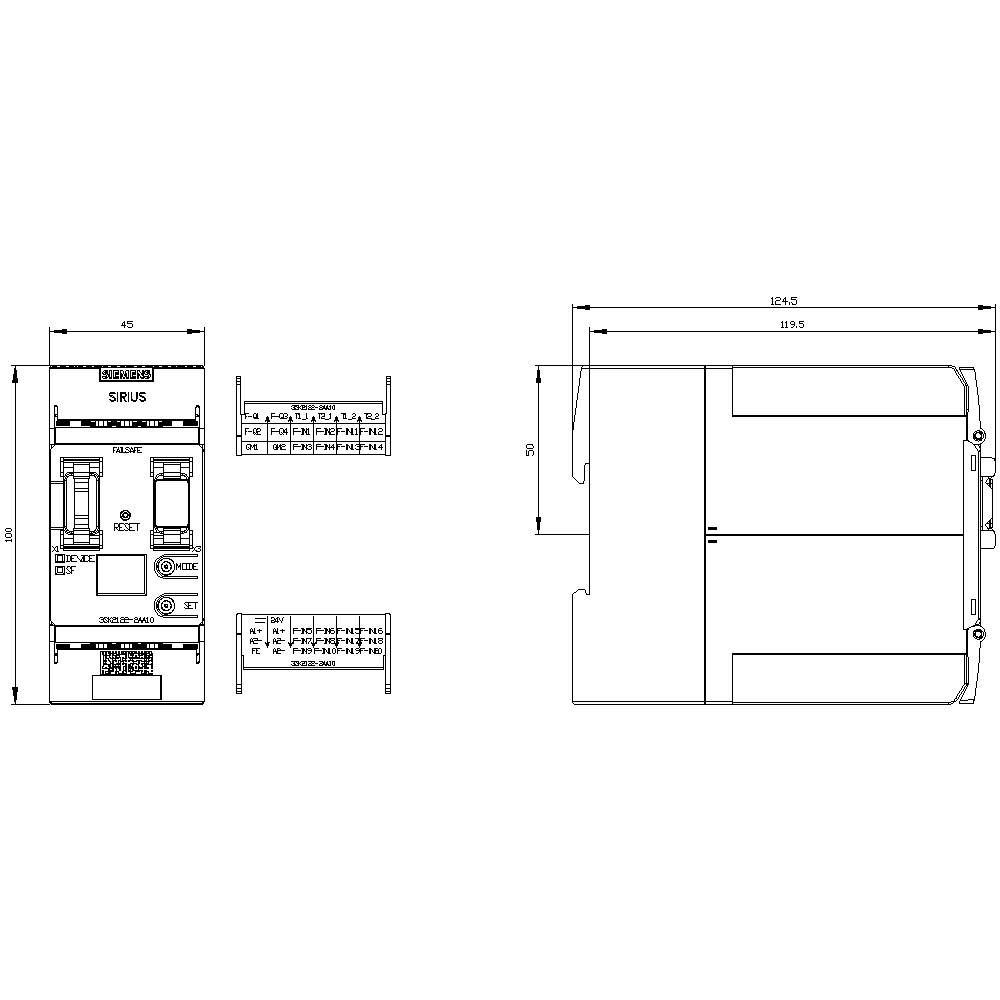

Technický výkres elektronického zariadenia. Zobrazuje predný a bočný pohľad s podrobnými rozmermi a schémou pripojenia.

1/5

Datasheety: (PDF)

Doručenie: Št 17. 9.

Počet

Celkom (600,81 € / kus)

600,81 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Bezpečnostné relé SIRIUS 20 F-DI

Maximálna funkčnosť na minimálnom priestore. Veľké množstvo vstupov a výstupov s malou celkovou šírkou
Selektívne vypnutie prostredníctvom nezávislých výstupov. Vyššia ekonomická efektívnosť a modularita: rozšíriteľná o výstupné rozšírenia 3SK1 cez konektory zariadení (menšie úsilie pri zapojovaní)
Integrovaná jednotka: bezproblémová integrácia štartérov motora SIRIUS 3RM1 pomocou konektorov zariadení
Vysoká flexibilita: parametrizovateľná pomocou jednoduchého softvéru
Individuálne voliteľné časové funkcie

Technické parametre

Napätie motora: 24 V/DC

Kategória výrobku: bezpečnostné relé

Menovité napätie: 24 V/DC

Číslo výrobcu: 3SK21222AA10

Typ: 3SK2122-2AA10

Rozmer.: (d x š x v) 124.5 x 45 x 100 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 45 mm

V: 100 mm

Dĺžka: 124.5 mm

Hĺbka: 124.5 mm

Max. teplota: 60 °C

Min. teplota: -40 °C

: IP20

Pripojenie: pružinové pripojenie

Hmotnosť: 0.3650 kg

: 45

: Basic device

: 100 mm

: 124.5 mm

: ÁNO

: ÁNO

: 0

: 4

: Spring clamp connection

: NIE

: NIE

: ÁNO

: ÁNO

: ÁNO

: ÁNO

: ÁNO

: ÁNO

: Level e

: 0 + 1

: DC

: 3

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1420008 Siemens 3SK2122-2AA10 3SK21222AA10 bezpečnostné relé 24 V/DC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1420008 Siemens 3SK2122-2AA10 3SK21222AA10 bezpečnostné relé 24 V/DC

Popis

Bezpečnostné relé SIRIUS základná jednotka série 3SK2 20 F-DI, 4 F-DQ, 2 DQ, 24 V DC možno parametrizovať pomocou SIRIUS SAFETY ES pružinovej svorky so šírkou 45 mm až do SIL3 (IEC 61508) až do úrovne výkonu E (ISO 13849-1) 3SK1 výstupné rozšírenia a poruchové štartéry motora 3RM1 je možné pripojiť pomocou konektorov zariadenia
