Name: Siemens 3TG1010-0BB4 motorový stýkač 3 spínacie, 1 rozpínací 4 kW s pomocným kontaktom Vhodné pre značku (relé): Siemens
Brand: Siemens
SKU: 1699968
Availability: InStock

Stýkač Siemens s viacerými svorkami a označeniami. Číslo modelu vpravo hore. Používaný pre elektrickú reguláciu.

Otvorená rozvodná skriňa zobrazuje elektrické komponenty a káblové prepojenia. V pravom hornom rohu sa nachádza signalizačná kontrolka so svietením v červenej, žltej a zelenej farbe.

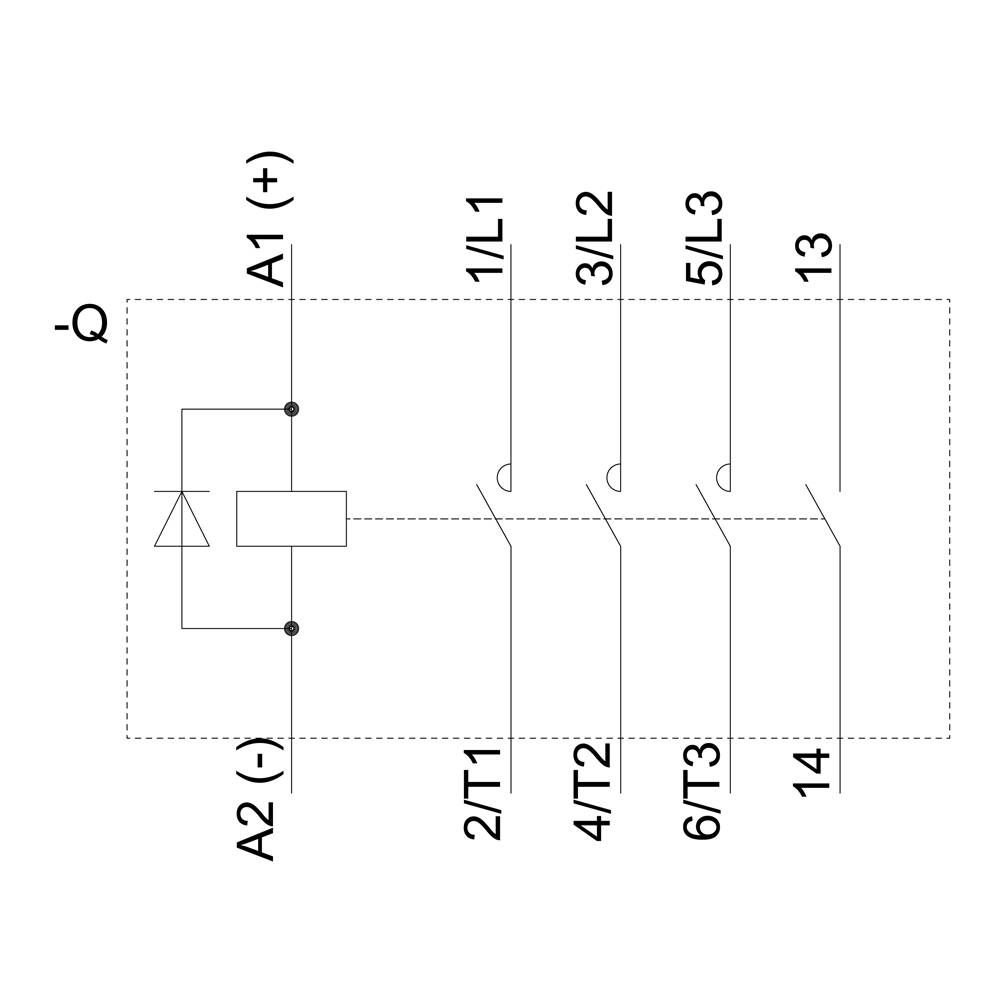

Schéma zapojenia stykača so svorkami A1 (+), A2 (-) a L1 až L3. Zobrazuje cievku a kontakty pre elektrické spínacie aplikácie.

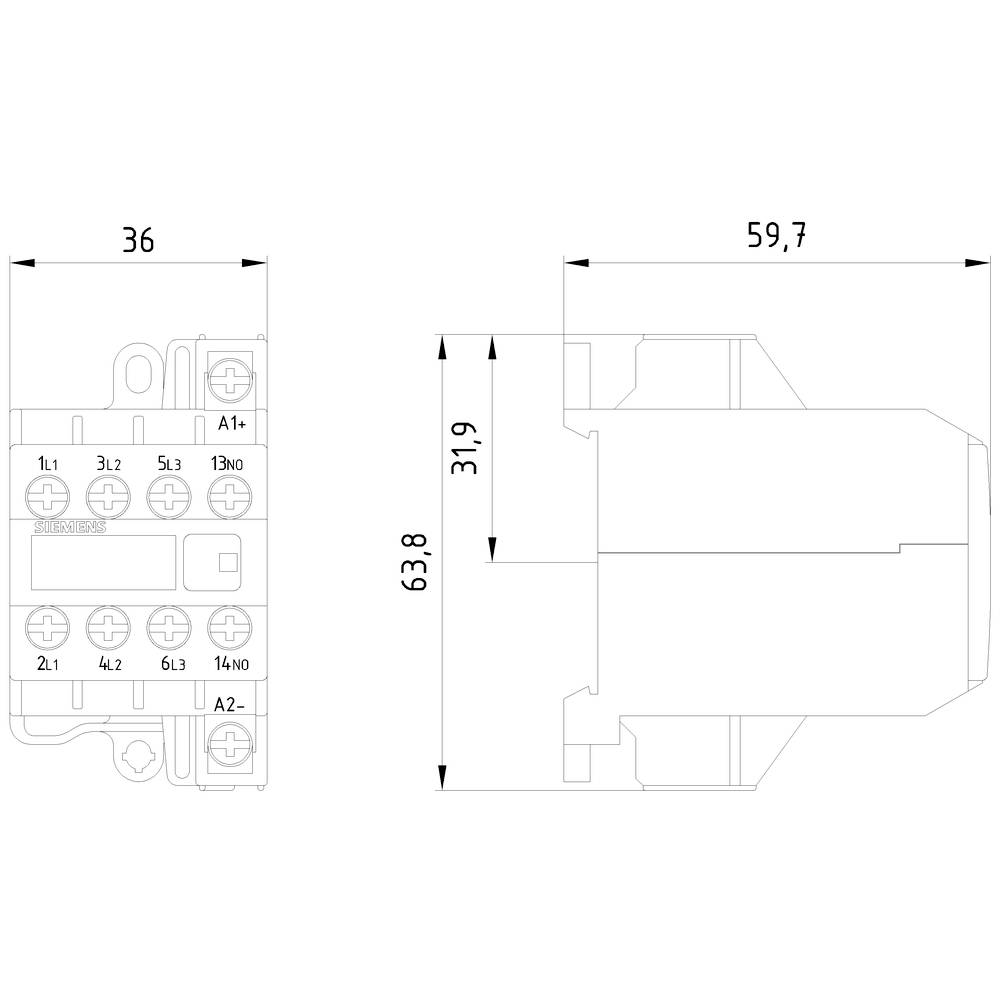

Technický výkres elektrického relé s rozmermi: vľavo 36 mm, vpravo 59,7 mm, výška 63,8 mm. Zobrazuje pripojovacie body a popis.

1/4

Ilustračný obrázok

Kategória výrobku

motorový stýkač

Počet pólov

3-pólové

Výkon

4 kW

Pripojenie

skrutkovací

Typ

3TG1010-0BB4

Datasheety: (PDF)

Doručenie: Po 19. 10.

5 Ks

Počet

Celkom (53,99 € / kus)

59,99 €

-10 %

53,99 €

s DPH

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Motorový stýkač EKS 4S AC-Bet., DC24V

Dodatočné informácie:

Technické parametre

Kategória výrobku: motorový stýkač

Typ: 3TG1010-0BB4

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie
1 rozpínací

Pomocný kontakt: 1 spínací

Riadiace napätie (min.): 24 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 - 24 V/DC

Spínacie napätie (max.): 400 V/AC

Konštantný prúd (max.): 8.4 A

: 4 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s pomocným kontaktom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Min. teplota: -25 °C

Max. teplota: +55 °C

Šírka: 36 mm

V: 62 mm

Hĺbka: 60 mm

Rozmer.: (š x v x h) 36 x 62 x 60 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 4 kW

: 3

: 0

: 1

: 0

: 8.4 A

: 20 A

: Screw connection

: DC

: 3.67749375

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Výkon

Kategória výrobku

Siemens 3TG1010-0BB4 motorový stýkač 3 spínacie, 1 rozpínací 4 kW s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699968

Doručenie: Po 19. 10.

5 KsConrad Electronic

Tento produkt

4 kW

motorový stýkač

Min.: 1

Násobky: 1

53,99 €^*

Siemens 3TG1001-0AL2 motorový stýkač 3 spínacie 4 kW s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1752252

Doručenie: Po 19. 10.

1 KsConrad Electronic

4 kW

motorový stýkač

Min.: 1

Násobky: 1

46,99 €^*

Siemens 3TG1001-0BB4 motorový stýkač 3 spínacie 4 kW s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1752253

Doručenie: Po 19. 10.

6 KsConrad Electronic

4 kW

motorový stýkač

Min.: 1

Násobky: 1

63,99 €^*

Siemens 3TG1001-1BB4 napájacie relé 3 spínacie 4 kW s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1752254

Doručenie: Po 2. 11.

Conrad Electronic

4 kW

napájacie relé

Min.: 10

Násobky: 10

57,99 €^*

Siemens 3TG1010-0AC2 motorový stýkač 3 spínacie, 1 rozpínací s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1753130

Doručenie: Po 19. 10.

13 KsConrad Electronic

motorový stýkač

Min.: 1

Násobky: 1

40,99 €^*

Siemens 3TG1010-0AG2 napájacie relé 3 spínacie, 1 rozpínací 4 kW s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1753131

Doručenie: St 28. 10.

Conrad Electronic

4 kW

napájacie relé

Min.: 1

Násobky: 1

55,99 €^*

Siemens 3TG1010-0AL2 motorový stýkač 3 spínacie, 1 rozpínací 4 kW s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1753132

Doručenie: Po 19. 10.

1 KsConrad Electronic

4 kW

motorový stýkač

Min.: 1

Násobky: 1

51,99 €^*

Siemens 3TG1010-1BB4 napájacie relé 3 spínacie, 1 rozpínací 4 kW s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699969

Doručenie: Po 2. 11.

Conrad Electronic

4 kW

napájacie relé

Min.: 10

Násobky: 10

53,99 €^*

Siemens 3TG1001-0AC2 napájacie relé 3 spínacie s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1752250

Nie je k dispozícii

Conrad Electronic

napájacie relé

Min.: 1

Násobky: 1

43,99 €^*

Siemens 3TG1010-0AM2 napájacie relé 3 spínacie, 1 rozpínací 4 kW s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1753133

Momentálne nedostupné

Conrad Electronic

4 kW

napájacie relé

Min.: 1

Násobky: 1

33,99 €^*

Na stiahnutie

Datasheet

Datasheet 1699968 Siemens 3TG1010-0BB4 motorový stýkač 3 spínacie, 1 rozpínací 4 kW s pomocným kontaktom Vhodné pre značku (relé): Siemens

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1699968 Siemens 3TG1010-0BB4 motorový stýkač 3 spínacie, 1 rozpínací 4 kW s pomocným kontaktom Vhodné pre značku (relé): Siemens

Popis

Výkonové relé, AC-3, 8,4 A, 4 kW / 400 V, 3-pólové, DC 24 V, pomocné kontakty: 1 NO, skrutkové pripojenie Miniatúrny stýkač SIRIUS 3TG10 na spínanie riadiacich signálov v riadiacom obvode, napr. pre domáce spotrebiče, zdvíhacie zariadenia alebo v priestore inštalácie.
Miniatúrne stykače 3TG10 sa vyznačujú malou šírkou. Pracujú bez brumu, majú zabudovaný pomocný spínač a možno ich namontovať v ľubovoľnej polohe.
Miniatúrne stýkače 3TG10 sú dostupné v prevedení na striedavý alebo jednosmerný prúd, pre rôzne prevádzkové prúdy, so 4 rozpínacími kontaktmi alebo 3 rozpínacími kontaktmi a jedným rozpínacím kontaktom a sú k dispozícii so skrutkovými alebo plochými konektormi.
Jednoduchý, efektívny, vždy aktuálny – modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
