Name: Siemens 3TG1010-1AG2 motorový stýkač 4 spínacie 4 kW s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 2863687
Availability: BackOrder

Čierne elektronické relé s viacerými pripojovacími bodmi, označené nápisom 'SIEMENS' a 'A1+'.

Otvorená elektrická rozvodná skriňa ukazuje množstvo elektrických komponentov, spínačov a kabeláže v usporiadanom poradí.

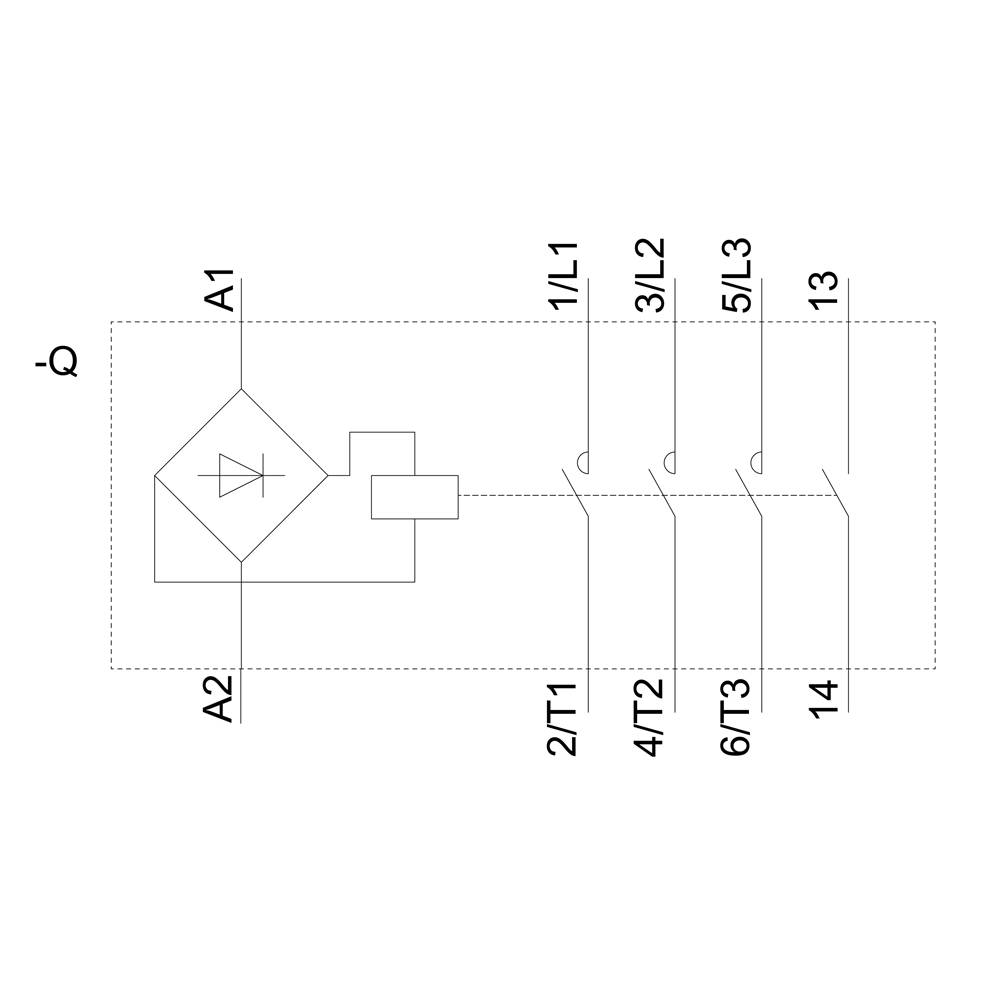

'Schéma elektrického výkonového spínača s prípojkami: L1, L2, L3, T1, T2, T3. Výkres znázorňuje elektrický symbol a vodiče.'

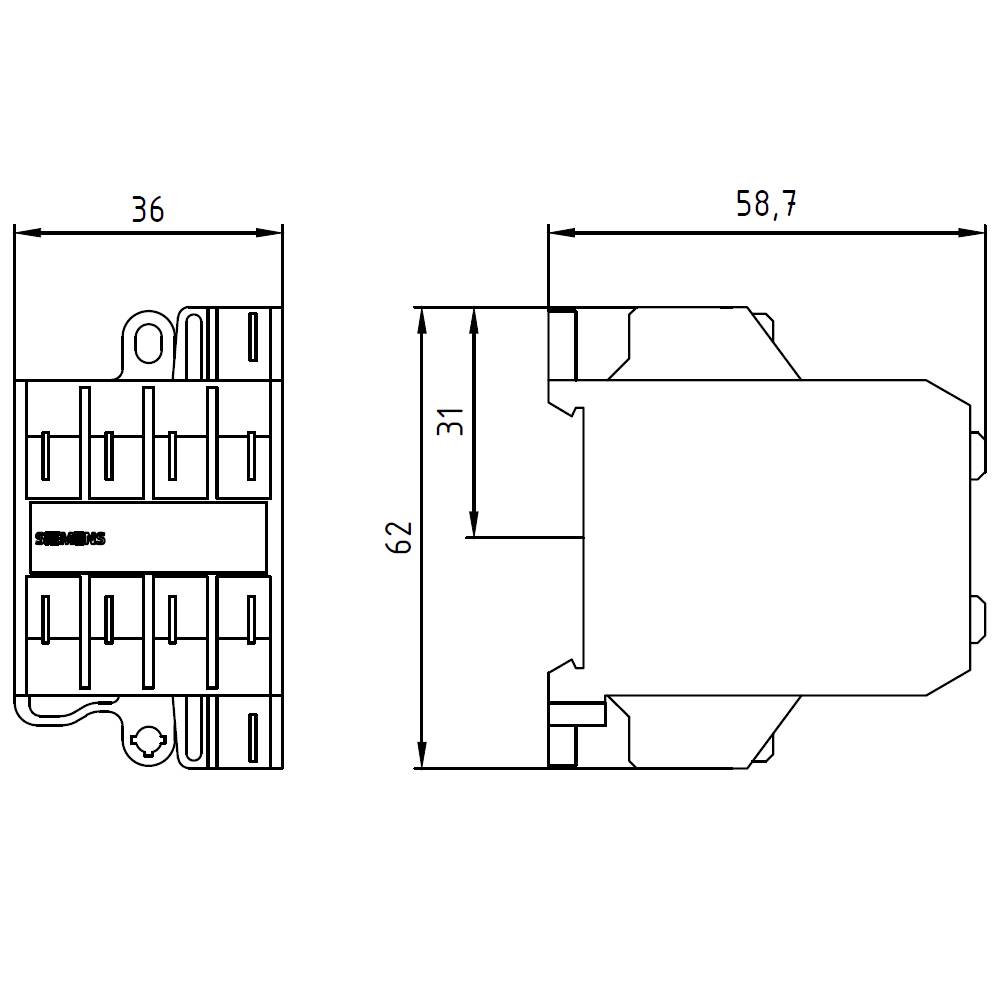

Technický výkres obdĺžnikovej elektrickej komponenty s rozmermi: šírka 36 mm, výška 62 mm, hĺbka 58,7 mm.

1/4

Ilustračný obrázok

Kategória výrobku

motorový stýkač

Počet pólov

4-pólové

Výkon

4 kW

Pripojenie

plochý konektor

Typ

3TG1010-1AG2

Datasheety: (PDF)

Doručenie: Pi 23. 10.

Počet

Set(y)

Celkom (33,90 € / kus)

339,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Počet nadviazaných kontaktov / pre hlavné kontakty: 3
Počet spínacích kontaktov / pre pomocné kontakty: 1
Prevádzkový prúd pri AC-1 / pri 400 V: 16 A
Prevádzkový prúd pri AC-3 / pri 400 V: 8,4 A
Sériová inštalácia: áno

Kategória výrobku: motorový stýkač

Typ: 3TG1010-1AG2

Počet pólov: 4-pólové

Typ kontaktu: 4 spínacie

Pomocný kontakt: 1 spínací

Riadiace napätie (min.): 110 V/AC

Riadiace napätie (max.): 110 V/AC

Rozsah riadiaceho napätia: 110 - 110 V/AC

Spínacie napätie (max.): 400 V/AC

Konštantný prúd (max.): 16 A

: 4 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s pomocným kontaktom

Druh montáže: upevnenie pomocou skrutiek
zaklapávacie uchytenie
montážna lišta

Pripojenie: plochý konektor

: IP00

Min. teplota: -25 °C

Max. teplota: +55 °C

Šírka: 36 mm

V: 62 mm

Hĺbka: 61 mm

Rozmer.: (š x v x h) 36 x 62 x 61 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2863687 Siemens 3TG1010-1AG2 motorový stýkač 4 spínacie 4 kW s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Popis

Výkonové relé, AC-3e/AC-3, 8,4 A, 4 kW / 400V, 3-pólové, AC 110 V, 45-450 Hz, pomocné kontakty: 1 NO, pripojenie nožových svoriek 6,3 x 0,8 mm SIRIUS 3TG10 miniatúrny stýkač pre spínanie riadiacich signálov v riadiacom obvode, napríklad pre domáce spotrebiče, zdvíhacie zariadenia alebo v oblasti inštalácie.
Malé stýkače 3TG10 sa vyznačujú úzkou celkovou šírkou. Pracujú bez hluku, majú zabudovaný pomocný spínač a môžu byť inštalované v akejkoľvek polohe.
Miniatúrne stýkače 3TG10 sú k dispozícii s prevádzkou na striedavý alebo jednosmerný prúd, pre rôzne prevádzkové prúdy, so 4 kontaktmi NO alebo 3 kontaktmi NO a jedným kontaktom NC a sú dostupné so skrutkovými alebo nožovými svorkami.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
