Name: Siemens 3TH4244-0AN1 pomocný stýkač Piece 1 ks
Brand: Siemens
SKU: 1729786
Availability: BackOrder

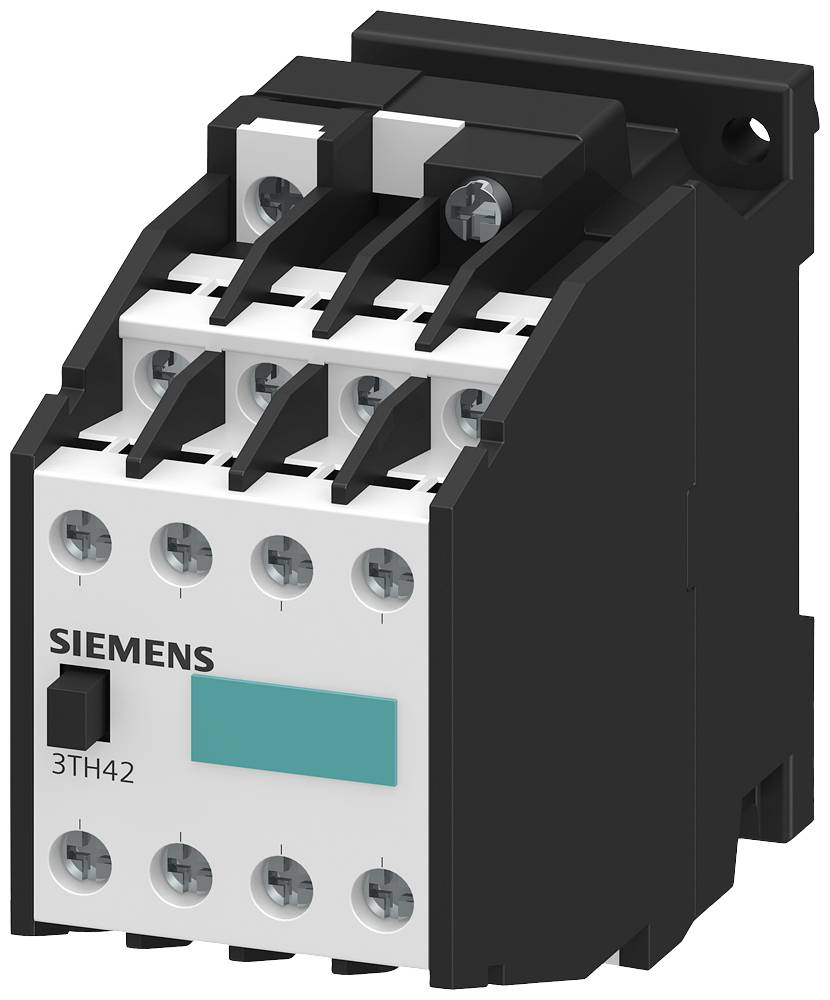

Stýkač značky Siemens, model 3TH42, s tromi hlavnými kontaktmi a piatimi pomocnými kontaktmi, typicky používaný v elektrických rozvádzačoch.

Otvorený rozvádzač ukazuje usporiadané usporiadanie drôtov, spínačov a elektrických komponentov pre priemyselné riadenie.

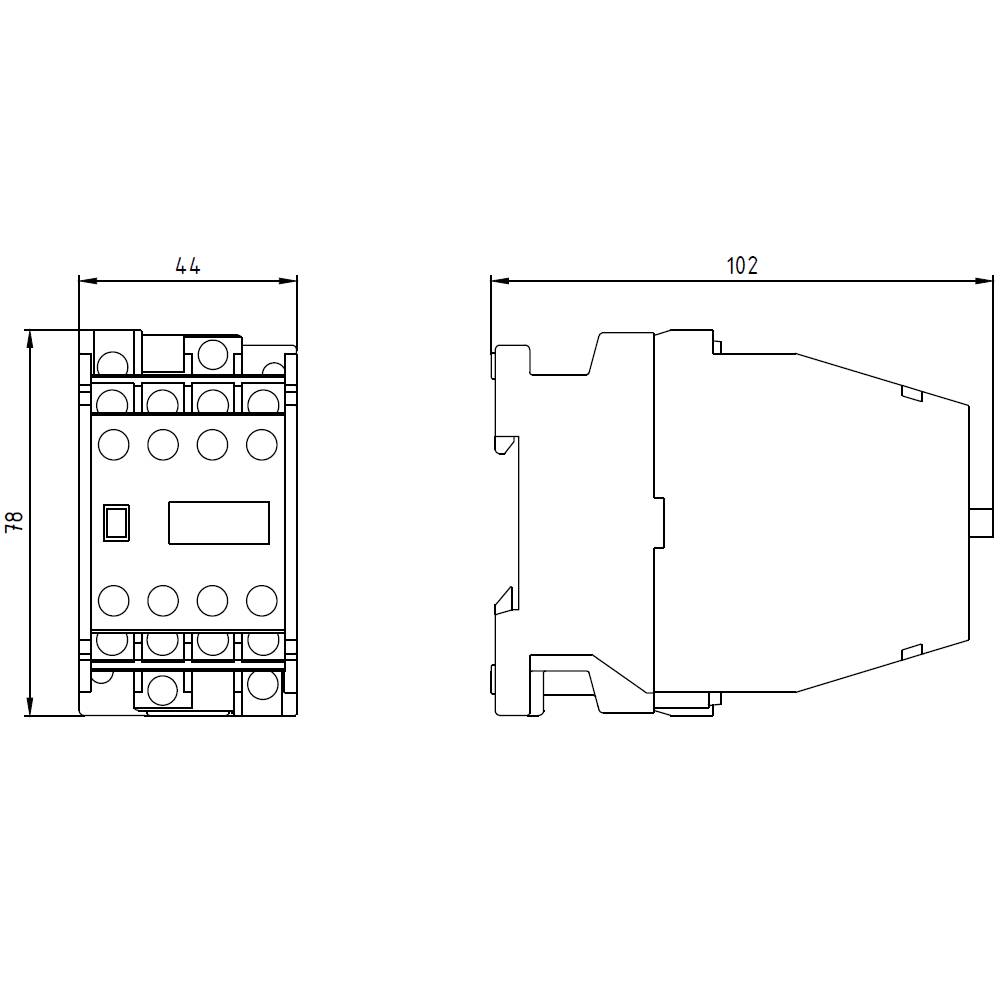

Technický výkres elektrického komponentu s rozmermi: 44 mm šírka, 78 mm výška, 102 mm hĺbka. Predný a bočný pohľad.

1/3

Ilustračný obrázok

Kategória výrobku

pomocný stýkač

Počet pólov

8-pólová

Pripojenie

skrutková svorka

Druh obalu

Piece

Typ

3TH4244-0AN1

Datasheety: (PDF)

Doručenie: Pi 30. 10.

Počet

Celkom (71,99 € / kus)

83,99 €

-14 %

71,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Pomocný stýkač 44E, 4NO + 4NC, AC-Bet. AC220V 60Hz / AC 183V

Dodatočné informácie:

Technické parametre

Typ napätia: AC

Druh obalu: Piece

Kategória výrobku: pomocný stýkač

Typ: 3TH4244-0AN1

Počet pólov: 8-pólová

Pomocný kontakt: 4 rozpínacie
4 spínacie

Riadiace napätie (min.): 183 V/AC

Riadiace napätie (max.): 220 V/AC

Rozsah riadiaceho napätia: 183 - 220 V/AC

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutková svorka

: IP20

Min. teplota: -25 °C

Max. teplota: +55 °C

Šírka: 45 mm

V: 78 mm

Hĺbka: 102 mm

Rozmer.: (š x v x h) 45 x 78 x 102 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 4

: 4

: 6 A

: 0

: Screw connection

: 0

: 0

: AC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1729786 Siemens 3TH4244-0AN1 pomocný stýkač Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1729786 Siemens 3TH4244-0AN1 pomocný stýkač Piece 1 ks

Popis

Relé stýkača, 44E, DIN EN 50011, 4 NO + 4 NC, skrutkové pripojenie AC prevádzka 220V AC 60Hz / AC 183V 50Hz 3TH4 pomocný stýkač na spínanie riadiacich signálov v riadiacom obvode.
Stykačové relé 3TH4 majú štandardizované označenie pripojenia a spoľahlivú technológiu pripojenia. Vďaka duplikácii výstupu je možné súčasné spínanie až 10 pomocných obvodov. Kontakty sú tiež navrhnuté ako varianty SUVA s núteným vedením pre bezpečnostné aplikácie. Zariadenia sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a vďaka zodpovedajúcim schváleniam (napr. IEC a UL / CSA) sú vhodné na celosvetové použitie.
Stykačové relé 3TH4 sú k dispozícii v AC alebo DC prevádzke v rôznych verziách s 8 alebo 10 pólmi.
Ako príslušenstvo sú k dispozícii obmedzovače prepätia, retardéry a spojovacie prvky.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
