Name: Siemens 3TH4394-0AN2 pomocný stýkač 5 spínacích kontaktov Vhodné pre značku (relé): Siemens Piece 1 ks
Brand: Siemens
SKU: 1700446
Availability: BackOrder

Čierny Siemens stýkač, model '3TH43', s viacerými pripojovaciemi svorkami a malým zeleným ovládacím panelom na prednej strane.

Otvorená rozvodná skriňa s rôznymi elektronickými komponentmi a káblami usporiadanými v organizovaných radoch.

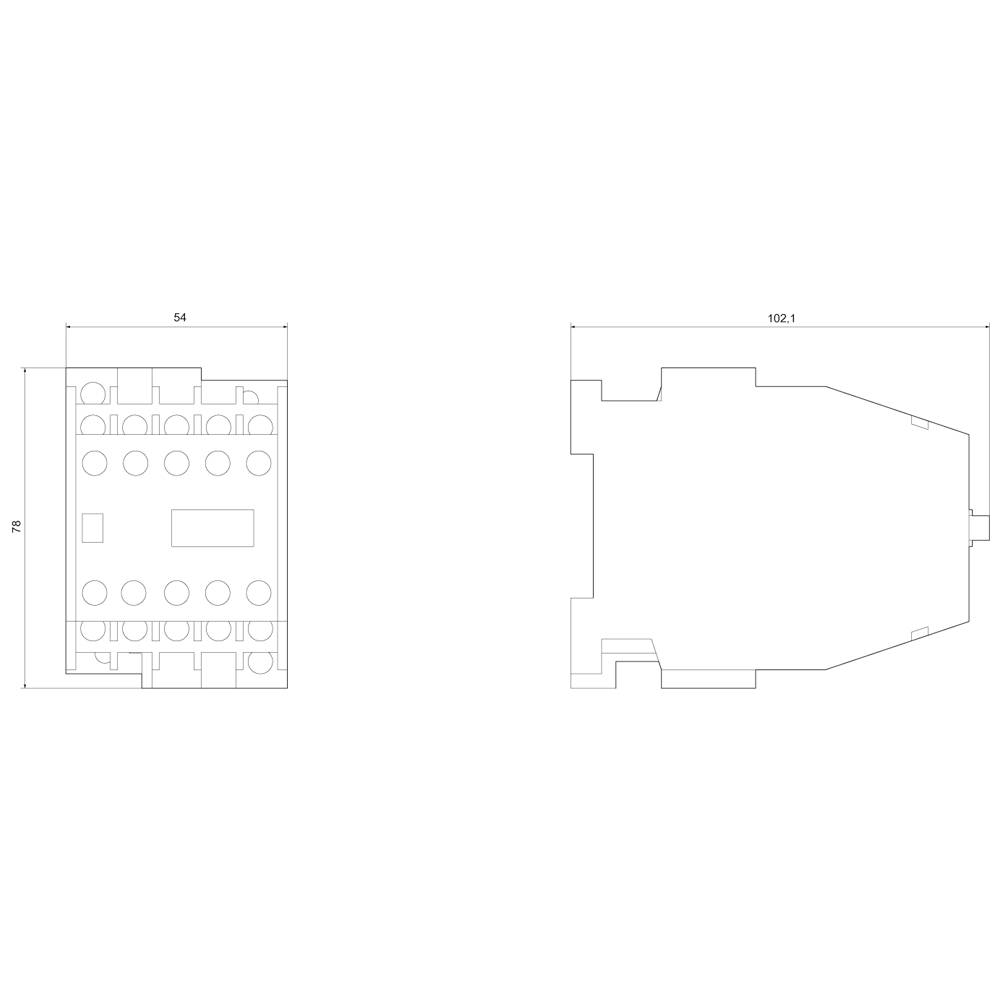

Technický výkres elektrického komponentu s rozmermi: vľavo 54 x 78 mm, vpravo 102,1 mm. Znázornený pohľad spredu a z boku.

1/3

Ilustračný obrázok

Kategória výrobku

pomocný stýkač

Pripojenie

skrutková svorka

Druh obalu

Piece

Typ

3TH4394-0AN2

Typ kontaktu

5 spínacích kontaktov

Datasheety: (PDF)

Doručenie: Pi 23. 10.

Počet

Celkom (194,99 € / kus)

194,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Pomocný stýkač 55E, 5Z + 5V, 1U, AC-Bet., AC220V

Dodatočné informácie:

Technické parametre

Typ napätia: AC

Druh obalu: Piece

Kategória výrobku: pomocný stýkač

Typ: 3TH4394-0AN2

Typ kontaktu: 5 spínacích kontaktov

Pomocný kontakt: 4 rozpínacie
4 spínacie

Riadiace napätie (max.): 220 V/AC

Rozsah riadiaceho napätia: 220 V/AC (max)

Vhodné pre značku: Siemens

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutková svorka

: IP20

Min. teplota: -25 °C

Max. teplota: +55 °C

Šírka: 55 mm

V: 78 mm

Hĺbka: 102 mm

Rozmer.: (š x v x h) 55 x 78 x 102 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 4

: 4

: 6 A

: 0

: Screw connection

: 0

: 1

: AC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1700446 Siemens 3TH4394-0AN2 pomocný stýkač 5 spínacích kontaktov Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1700446 Siemens 3TH4394-0AN2 pomocný stýkač 5 spínacích kontaktov Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Pomocný stýkač, 55E, DIN EN 50011, 5 NO + 5 NC, 1U, skrutkové pripojenie AC 220V 50 / 60Hz AC prevádzka, pomocný stýkač 3TH4 na spínanie riadiacich signálov v riadiacom obvode.
Stykačové relé 3TH4 majú štandardizované označenie pripojenia a spoľahlivú technológiu pripojenia. Vďaka duplikácii výstupu je možné súčasné spínanie až 10 pomocných obvodov. Kontakty sú tiež navrhnuté ako varianty SUVA s núteným vedením pre bezpečnostné aplikácie. Zariadenia sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a vďaka zodpovedajúcim schváleniam (napr. IEC a UL / CSA) sú vhodné na celosvetové použitie.
Stykačové relé 3TH4 sú k dispozícii v AC alebo DC prevádzke v rôznych verziách s 8 alebo 10 pólmi.
Ako príslušenstvo sú k dispozícii obmedzovače prepätia, retardéry a spojovacie prvky.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
