Name: Siemens 3VA1063-4ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 63 - 63 A Spínacie napätie (max.): 690 V/AC (
Brand: Siemens
SKU: 1701551
Availability: BackOrder

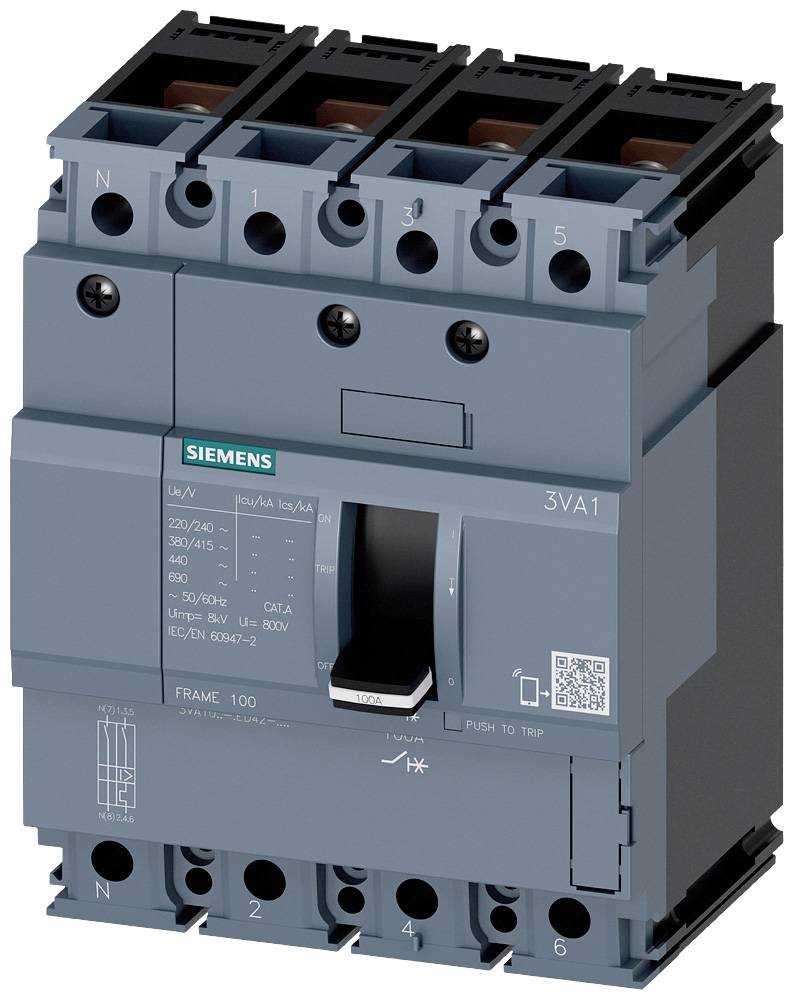

Sivý výkonový spínač so štyrmi pripojovaciami oblasťami, s logom Siemens v ľavom hornom rohu a technickými detailmi na prednej strane.

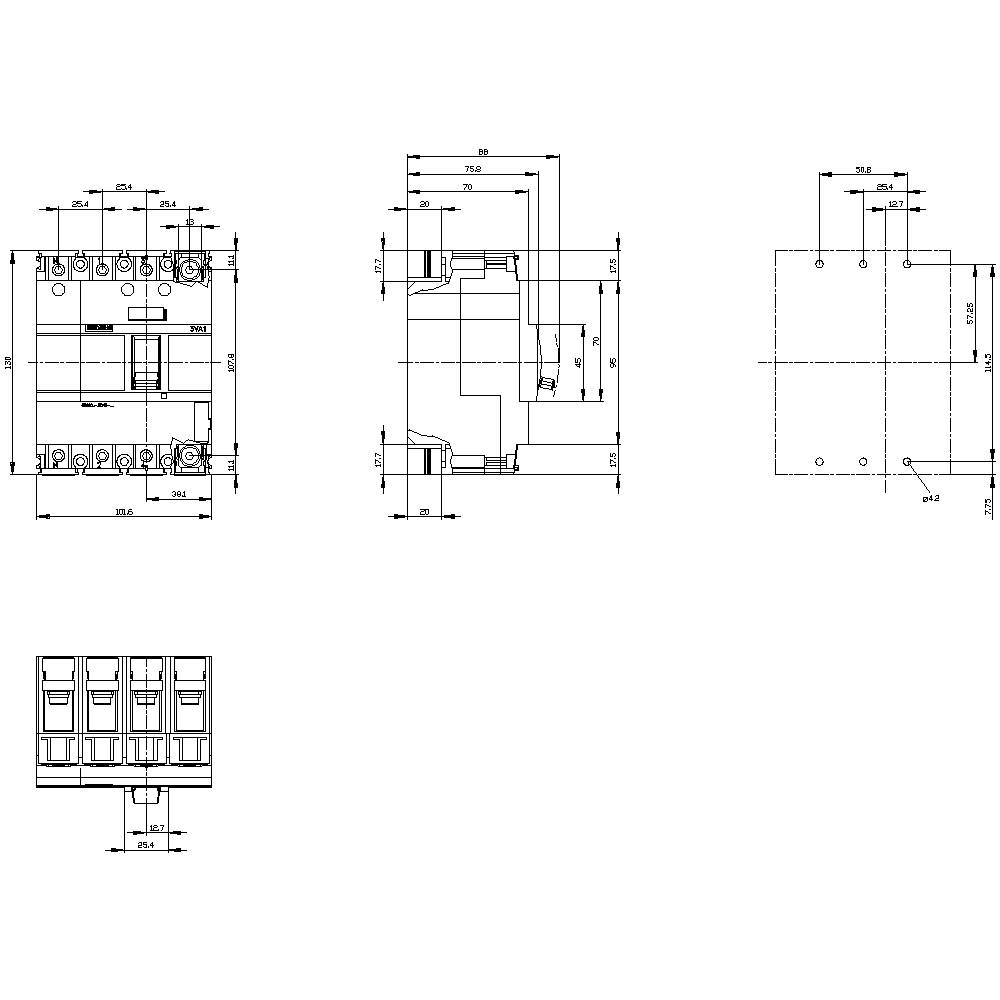

Technický výkres elektrického spínača s podrobnými rozmermi a pohľadmi zhora, zozadu a z boku pre montáž.

1/2

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

63 A

Pripojenie

skrutkovací

Druh obalu

Piece

Typ

3VA1063-4ED42-0AA0

Datasheety: (PDF)

Doručenie: Pi 23. 10.

Počet

Celkom (375,00 € / kus)

375,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Istič 3VA1 IEC rám 100 vypínacia schopnosť trieda S Icu = 36k

Dodatočné informácie:

Technické parametre

Vykonanie: ochrana systému
Stratový výkon: 5,77 W
Hmotnosť: 1 202 kg
Mechanická životnosť: 15 000
Elektrická životnosť: 8 000
Izolačné napätie: 800 V.
Frekvencia: 50/60 Hz

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3VA1063-4ED42-0AA0

Rozsah nastavenia prúdu (min.): 63 A

Rozsah nastavenia prúdu (max.): 63 A

Rozsah nastavenia (prúd): 63 - 63 A

Počet pólov: 4-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens 3VA

Vhodné pre značku: Siemens

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Trieda spínacieho výkonu: S

Prevedenie nadprúdovej spúšte: TM210

Pripojenie: skrutkovací

: IP40

Hĺbka: 70 mm

Šírka: 101.6 mm

V: 130 mm

Rozmer.: (š x v x h) 101.6 x 130 x 70 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 0

: 0

: 63 A

: 4

: 0

: 17.3 W

: IP40

: Front side

: NIE

: Screw connection

: Rocker lever

: 36 kA

: ÁNO

: NIE

: NIE

: Built-in device fixed built-in technique

: ÁNO

: ÁNO

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Rozsah nastavenia prúdu (max.)

Druh obalu

Rozsah nastavenia prúdu (min.)

Siemens 3VA1063-4ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 63 - 63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1701551

Doručenie: Pi 23. 10.

Conrad Electronic

Tento produkt

63 A

Piece

63 A

Min.: 1

Násobky: 1

375,00 €^*

Siemens 3VA1020-4ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 20 - 20 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1700000

Doručenie: Pi 23. 10.

Conrad Electronic

20 A

Min.: 1

Násobky: 1

319,00 €^*

Siemens 3VA1025-4ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1705404

Doručenie: Pi 23. 10.

Conrad Electronic

25 A

Min.: 1

Násobky: 1

399,00 €^*

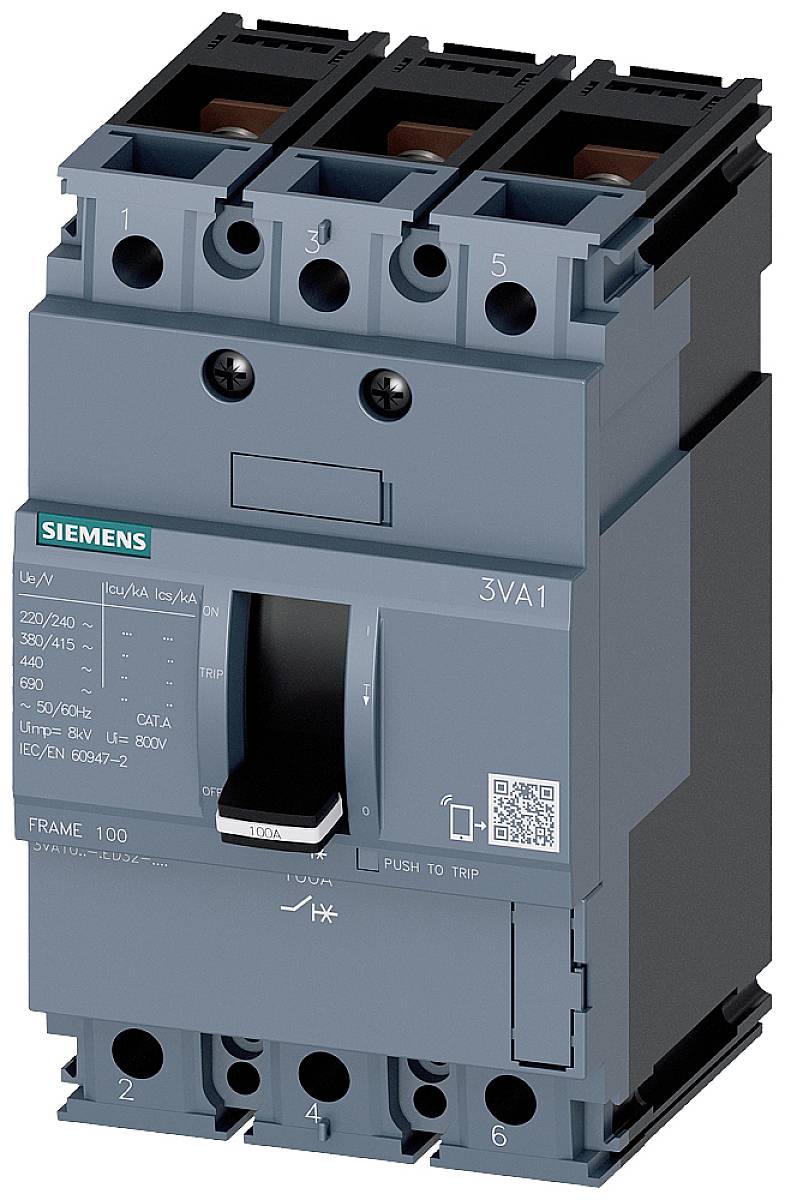

Siemens 3VA1032-4ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 32 - 32 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1703153

Doručenie: St 21. 10.

Conrad Electronic

32 A

Min.: 1

Násobky: 1

285,00 €^*

Siemens 3VA1040-2ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 40 - 40 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1706329

Doručenie: Pi 23. 10.

Conrad Electronic

40 A

Piece

40 A

Min.: 1

Násobky: 1

265,00 €^*

Siemens 3VA1040-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 40 - 40 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1706146

Doručenie: Pi 23. 10.

Conrad Electronic

40 A

Piece

40 A

Min.: 1

Násobky: 1

309,00 €^*

Siemens 3VA1040-3ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 40 - 40 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1700749

Doručenie: Pi 23. 10.

Conrad Electronic

40 A

Piece

40 A

Min.: 1

Násobky: 1

359,00 €^*

Siemens 3VA1050-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 50 - 50 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1700397

Doručenie: St 21. 10.

Conrad Electronic

50 A

Piece

50 A

Min.: 1

Násobky: 1

309,00 €^*

Siemens 3VA1063-2ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 63 - 63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1700646

Doručenie: Pi 23. 10.

Conrad Electronic

63 A

Piece

63 A

Min.: 1

Násobky: 1

345,00 €^*

Siemens 3VA1063-2ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 63 - 63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1700894

Doručenie: Pi 23. 10.

Conrad Electronic

63 A

Piece

63 A

Min.: 1

Násobky: 1

389,00 €^*

Na stiahnutie

Datasheet

Datasheet 1701551 Siemens 3VA1063-4ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 63 - 63 A Spínacie napätie (max.): 690 V/AC (

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1701551 Siemens 3VA1063-4ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 63 - 63 A Spínacie napätie (max.): 690 V/AC (

Popis

Istič 3VA1 rám IEC 100 vypínacia schopnosť trieda S Icu = 36kA @ 415V 4-pólový, ochrana systému TM210, FTFM, In = 63A ochrana proti preťaženiu Ir = 63A pevná ochrana proti skratu Ii = 10 x In N-vodič nechránený skrutkový plochý terminál Tvarový istič 3VA1 na ochranu štartéra. Ističe 3VA od spoločnosti Siemens ako dôležitá súčasť ochranných komponentov SENTRON pre priemyselné aplikácie aj pre aplikácie v sektore infraštruktúry ponúkajú účinnú ochranu systému, štartéra a motora prostredníctvom bezpečného vypnutia v prípade preťaženia alebo skratu. Ističe tvarovej skrine 3VA stanovujú štandardy flexibility a široké spektrum modulárneho príslušenstva. Jednotné príslušenstvo pre niekoľko veľkostí pre všetky série ističov tvarovaných skríň 3VA1 a 3VA2. Tento variant ističa 3VA pre tvarované puzdro sa vyznačuje predovšetkým: 1. Kompaktný dizajn. 2. K dispozícii ako variant pre ochranu štartéra na ochranu elektromotorov pred skratom. 3. K dispozícii ako 3-pólová verzia. 4. V závislosti od veľkosti: menovitý prevádzkový prúd 32 A ... 200 A. 5. Spínacia kapacita 55 kA ... 70 kA pri 415 V. 6. Je možná pevná inštalácia a technológia zásuvných modulov. 7. Séria má tepelno-magnetický nadprúdový spínač 8. Modulárne a ľahko zostaviteľné vnútorné príslušenstvo so širokou škálou funkcií. 9. Konzistentná platforma príslušenstva pre všetky ističe tvarových puzdier 3VA.
