Name: Siemens 3VA1463-4EF32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 441 - 630 A Spínacie napätie (max.): 690 V/AC
Brand: Siemens
SKU: 2862492
Availability: BackOrder

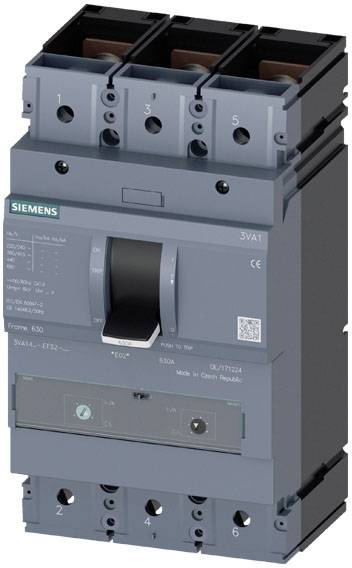

Elektrický výkonový vypínač od Siemensu, model 3VA1, sivý, s produktovými označeniami a technickými špecifikáciami na prednej strane.

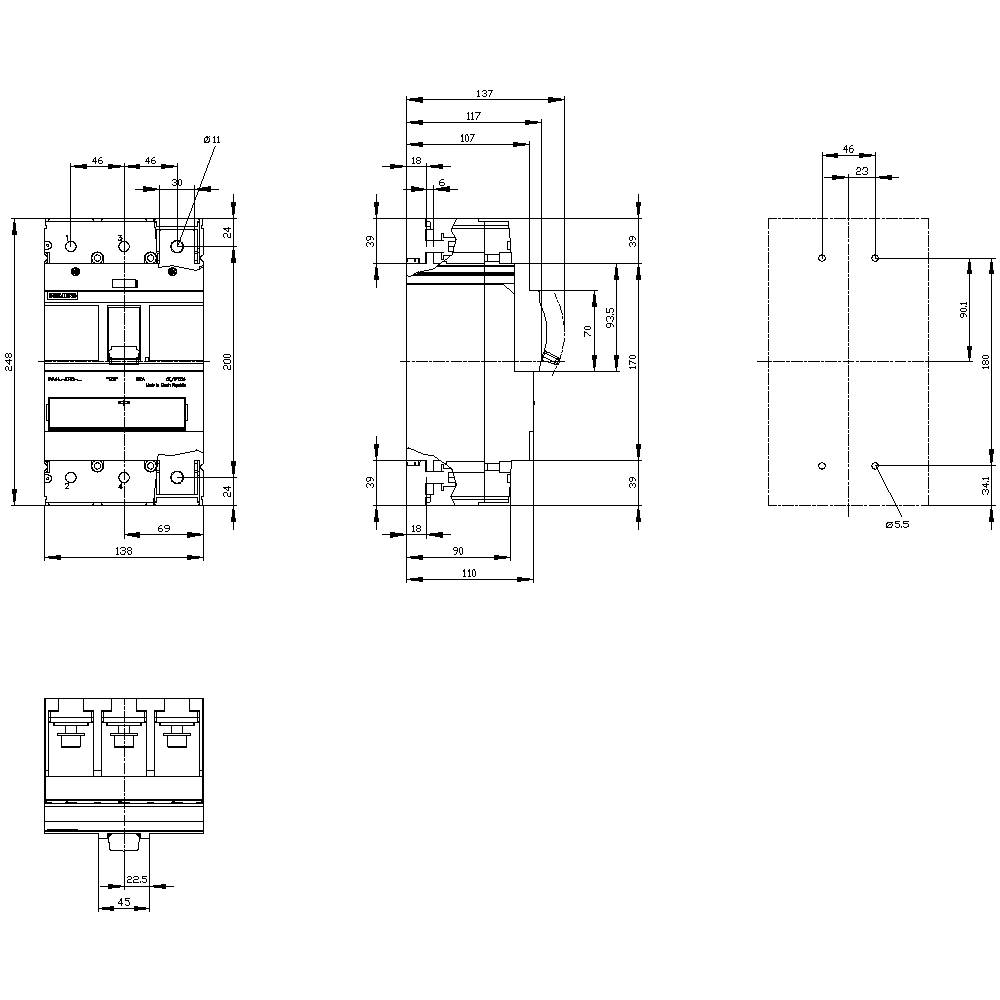

Technický výkres trojpólového výkonového vypínača s rozmermi v milimetroch, zobrazujúci pohľady spredu, zboku a zozadu.

1/2

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

630 A

Pripojenie

skrutkovací

Druh obalu

Piece

Typ

3VA1463-4EF32-0AA0

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Set(y)

Celkom (2 285,00 € / kus)

2 285,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Vhodnosť použitia: ochrana rastlín
Usporiadanie elektrickej prípojky / pre hlavný okruh: predná prípojka
Konštrukcia ovládacieho prvku: prepínač
Mechanická životnosť (spínacie cykly) / typická: 15000
Elektrická životnosť (spínacie cykly) / pri AC-1 / pri 380/415 V: 4000
Elektrická životnosť (spínacie cykly) / pri 1/2 menovitého prúdu / pri AC-1 / pri 380/415 V: 12000
Elektrická životnosť (spínacie cykly) / pri AC-1 / pri 690 V: 2700
Komponent produktu / nastavovací gombík: áno
Rozšírenie produktu / voliteľné / motorový pohon: áno
Ochrana zariadenia: áno
Povrchová úprava / Terminály / Vrchná úprava spínača (N, 1, 3, 5): Strieborná
Povrchová úprava / Terminály / Spodná úprava spínača (N, 2, 4, 6): Strieborná
Izolačné napätie: 800V
Strata výkonu / maximum: 192,9 W
Typ ochrany / nadprúdová spúšť: LI
Návrh monitorovania zemného spojenia: Žiadne
Verzia I uvoľnenia / nastaviteľná: áno
Vypínacia schopnosť Prevádzkový skratový prúd (Ics) / pri 240 V: 55 kA
Vypínacia schopnosť Prevádzkový skratový prúd (Ics) / pri 690 V: 5 kA
Limit vypínacej kapacity skratový prúd (Icu) / pri 240 V: 55 kA
Vypínacia kapacita konečný skratový prúd (Icu) / pri 690 V: 7 kA
Výrobná kapacita skratového prúdu (Icm) / pri 240 V: 121 kA
Výrobná kapacita skratového prúdu (Icm) / pri 690 V: 10,5 kA
Vlastnosti produktu / s L uvoľnením / nastaviteľné: áno
Vlastnosti produktu / s ochranou N vodiča / nastaviteľné: áno
Typ pripojiteľných prierezov vodičov / pre ploché pripojenie / minimálne: 20 x 1 mm
Typ pripojiteľných prierezov vodičov / pre ploché pripojenie / maximálne: 35 x 10 mm

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3VA1463-4EF32-0AA0

Rozsah nastavenia prúdu (min.): 441 A

Rozsah nastavenia prúdu (max.): 630 A

Rozsah nastavenia (prúd): 441 - 630 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC
500 V/DC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Trieda spínacieho výkonu: S

Prevedenie nadprúdovej spúšte: TM240

Pripojenie: skrutkovací

: IP40

Hĺbka: 110 mm

Šírka: 138 mm

V: 248 mm

Rozmer.: (š x v x h) 138 x 248 x 110 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2862492 Siemens 3VA1463-4EF32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 441 - 630 A Spínacie napätie (max.): 690 V/AC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2862492 Siemens 3VA1463-4EF32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 441 - 630 A Spínacie napätie (max.): 690 V/AC

Popis

Istič 3VA1 IEC rám 630 spínacia kapacita trieda S Icu=36kA @ 415V 3-pólový, ochrana systému TM240, ATAM, In=630A ochrana proti preťaženiu Ir=440A...630A ochrana proti skratu Ii=4...8 x In skrutkový plochý istič 3VA1 pre ochranu štartéra. Lisované ističe 3VA od spoločnosti Siemens, ako dôležitá súčasť ochranných komponentov SENTRON pre priemyselné aplikácie a pre aplikácie v sektore infraštruktúry, ponúkajú účinnú ochranu systému, štartéra a motora prostredníctvom bezpečného vypnutia v prípade preťaženia a skratu. Lisované ističe 3VA stanovujú štandardy z hľadiska flexibility a modulárnej rozmanitosti príslušenstva. Jednotné príslušenstvo pre niekoľko veľkostí naprieč všetkými sériami lisovaných ističov 3VA1 a 3VA2. Tento variant 3VA lisovaného ističa sa vyznačuje predovšetkým: 1. Kompaktný dizajn. 2. Dostupné ako variant pre ochranu štartéra na ochranu elektromotorov pred skratmi. 3. Dostupné ako 3-pólová verzia. 4. V závislosti od veľkosti: menovitý prevádzkový prúd 32 A....200 A. 5. spínacia kapacita 55 kA ... 70 kA pri 415 V. 6. Možnosť inštalácie v pevnej inštalácii a zásuvnej technológii. 7. Séria má tepelno-magnetickú nadprúdovú spúšť 8. Modulárne a ľahko zostaviteľné vnútorné príslušenstvo s viacerými funkciami. 9. Univerzálna platforma príslušenstva pre všetky 3VA lisované ističe.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
