Name: Siemens 3VA2110-6JQ32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 40 - 100 A Spínacie napätie (max.): 690 V/AC
Brand: Siemens
SKU: 1701188
Availability: BackOrder

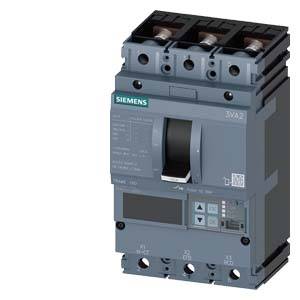

Trojpólový výkonový spínač Siemens, model 3VA2, určený na riadenie elektrických obvodov v priemyselných aplikáciách.

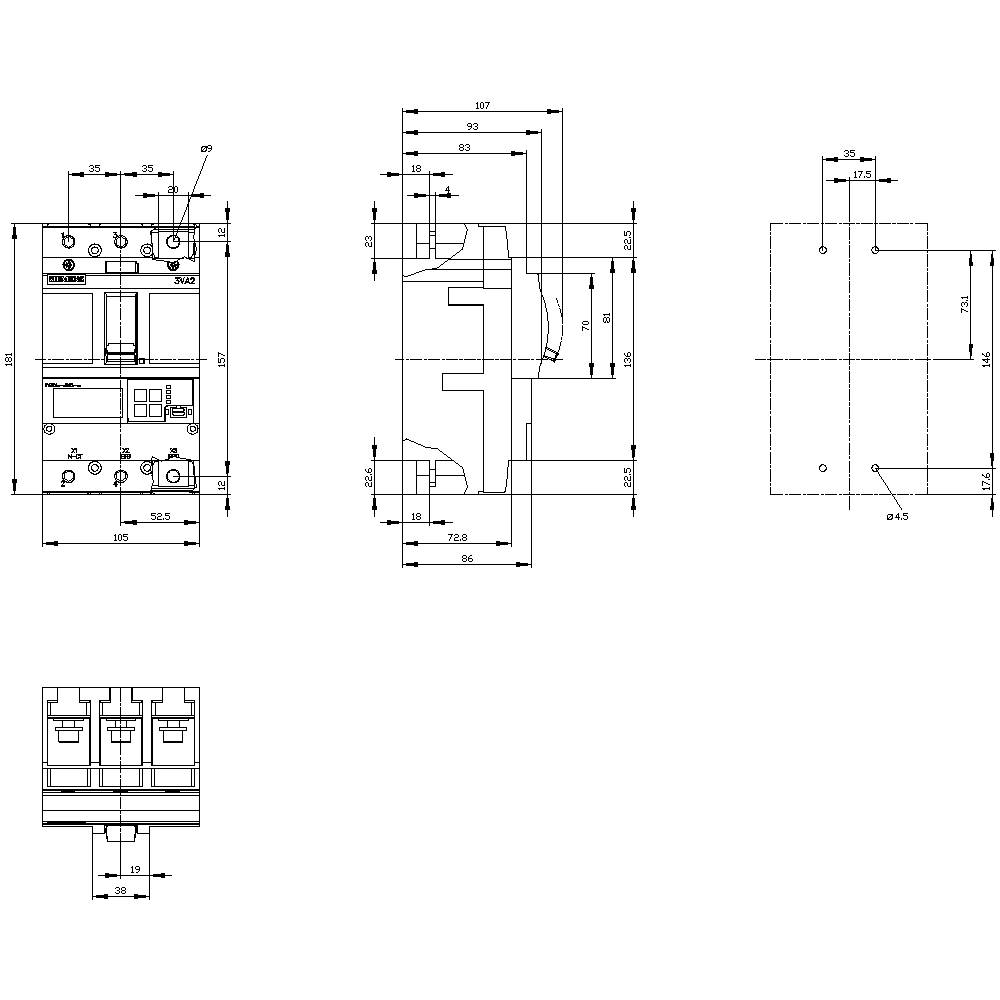

'Technický výkres trojpólového ističa s podrobnými rozmermi. Pohľady spredu, zboku a zhora.'

1/2

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

100 A

Pripojenie

skrutkovací

Druh obalu

Piece

Typ

3VA2110-6JQ32-0AA0

Datasheety: (PDF)

Doručenie: Pi 20. 11.

Počet

Celkom (1 405,00 € / kus)

1 509,00 €

-7 %

1 405,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Vykonanie: ochrana systému
Stratový výkon: 10 W
Hmotnosť: 2.29 kg
Mechanická životnosť: 20 000
Elektrická životnosť: 12 000
Izolačné napätie: 800 V.
Frekvencia: 50/60 Hz

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3VA2110-6JQ32-0AA0

Rozsah nastavenia prúdu (min.): 40 A

Rozsah nastavenia prúdu (max.): 100 A

Rozsah nastavenia (prúd): 40 - 100 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens 3VA

Vhodné pre značku: Siemens

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Trieda spínacieho výkonu: H

Prevedenie nadprúdovej spúšte: ETU560

Pripojenie: skrutkovací

: IP40

Hĺbka: 86 mm

Šírka: 105 mm

V: 181 mm

Rozmer.: (š x v x h) 105 x 181 x 86 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 0

: 0

: 100 A

: 3

: 40-100 A

: 0

: 690-690 V

: 10 W

: IP40

: Front side

: NIE

: Screw connection

: Rocker lever

: NIE

: 85 kA

: 60-1000 A

: 150-1200 A

: ÁNO

: ÁNO

: ÁNO

: Built-in device fixed built-in technique

: ÁNO

: ÁNO

UKCA: áno
