Name: Siemens 3VA6140-8HM31-2AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 16 - 40 A Spínacie napätie (max.): 600 V/AC (
Brand: Siemens
SKU: 1725576
Availability: BackOrder

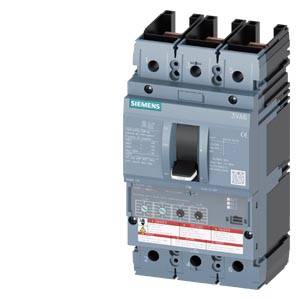

Sivý trojpólový výkonový vypínač so značkou Siemens, vhodný na prerušenie elektrických obvodov v priemyselných aplikáciách.

Schéma elektrického obvodu s ochranným zariadením ETU330. Zobrazuje poistky a prepojenia. Detaily k L, I, G a EFB/MMB.

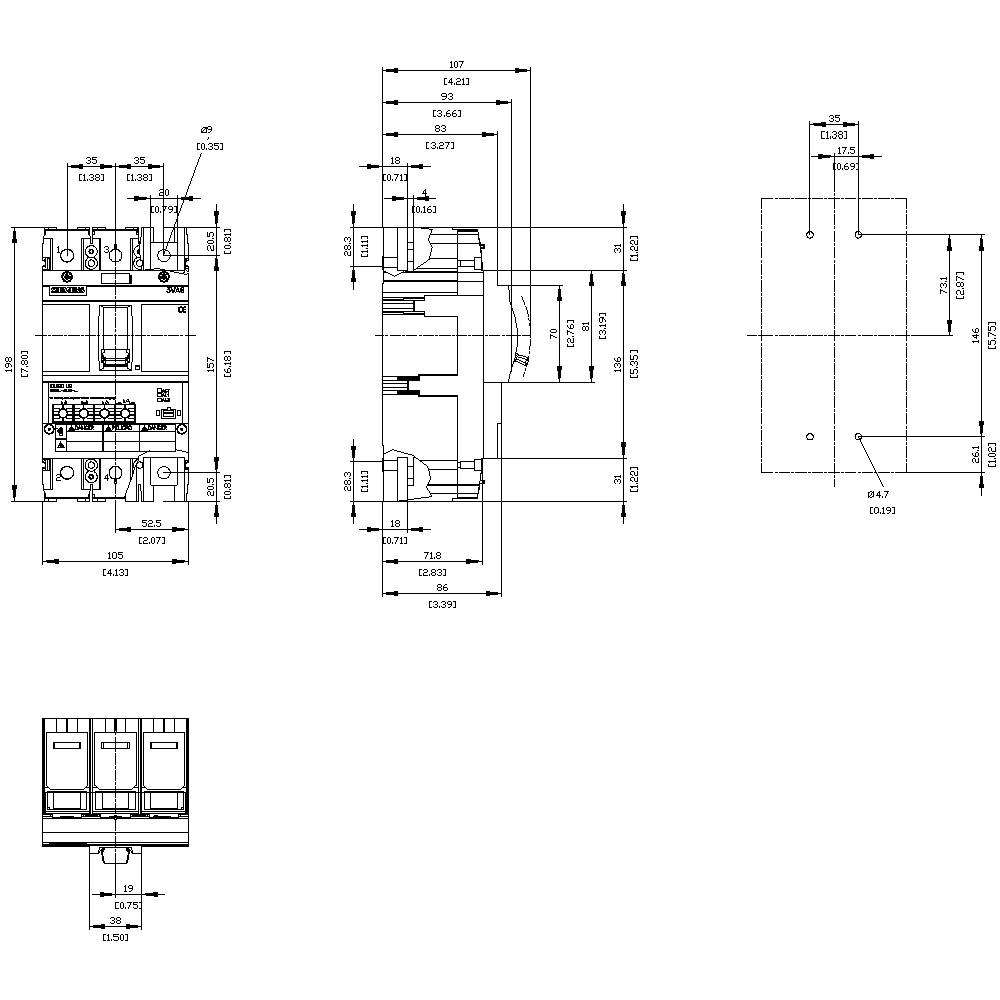

Technický výkres elektrického spínača s viacerými pohľadmi a podrobnými rozmermi v milimetroch.

1/3

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

40 A

Druh obalu

Piece

Typ

3VA6140-8HM31-2AA0

Rozsah nastavenia prúdu (min.)

16 A

Datasheety: (PDF)

Doručenie: Pi 23. 10.

Počet

Celkom (1 259,00 € / kus)

1 355,00 €

-7 %

1 259,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Vykonanie: ochrana systému
Stratový výkon: 0,8 W
Hmotnosť: 2.3 kg
Mechanická životnosť: 20 000
Elektrická životnosť: 9000
Izolačné napätie: 600 V.
Frekvencia: 50/60 Hz

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3VA6140-8HM31-2AA0

Rozsah nastavenia prúdu (min.): 16 A

Rozsah nastavenia prúdu (max.): 40 A

Rozsah nastavenia (prúd): 16 - 40 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 600 V/AC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Trieda spínacieho výkonu: L

Prevedenie nadprúdovej spúšte: ETU330

: IP40

Hĺbka: 86 mm

Šírka: 105 mm

V: 198 mm

Rozmer.: (š x v x h) 105 x 198 x 86 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 0

: 0

: 40 A

: 3

: 15-40 A

: 0

: 600-600 V

: 2.4 W

: IP40

: Other

: NIE

: Other

: Rocker lever

: 150 kA

: 60-480 A

: ÁNO

: ÁNO

: ÁNO

: Built-in device fixed built-in technique

: ÁNO

: ÁNO

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Siemens 3VA1125-5EF42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1722589

Doručenie: Pi 23. 10.

Conrad Electronic

25 A

18 A

Min.: 1

Násobky: 1

409,00 €^*

Siemens 3VA1125-5EF46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1722590

Doručenie: Pi 23. 10.

Conrad Electronic

25 A

18 A

Min.: 1

Násobky: 1

525,00 €^*

Siemens 3VA1125-5GD42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1722591

Doručenie: Pi 23. 10.

Conrad Electronic

25 A

Min.: 1

Násobky: 1

419,00 €^*

Siemens 3VA1125-5GD46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1722592

Doručenie: Pi 23. 10.

Conrad Electronic

25 A

Min.: 1

Násobky: 1

465,00 €^*

Siemens 3VA1125-5GF42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1722593

Doručenie: Pi 23. 10.

Conrad Electronic

25 A

18 A

Min.: 1

Násobky: 1

499,00 €^*

Siemens 3VA1125-5GF46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1722594

Doručenie: Pi 23. 10.

Conrad Electronic

25 A

18 A

Min.: 1

Násobky: 1

465,00 €^*

Siemens 3VA1125-6ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1722595

Doručenie: Pi 23. 10.

Conrad Electronic

25 A

Min.: 1

Násobky: 1

329,00 €^*

Siemens 3VA1125-6ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1722596

Doručenie: Pi 23. 10.

Conrad Electronic

25 A

Min.: 1

Násobky: 1

359,00 €^*

Siemens 3VA1125-6ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1722597

Doručenie: Pi 23. 10.

Conrad Electronic

25 A

Min.: 1

Násobky: 1

409,00 €^*

Siemens 3VA1125-6EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1722598

Doručenie: Pi 23. 10.

Conrad Electronic

25 A

18 A

Min.: 1

Násobky: 1

395,00 €^*

Na stiahnutie

Datasheet

Datasheet 1725576 Siemens 3VA6140-8HM31-2AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 16 - 40 A Spínacie napätie (max.): 600 V/AC (

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1725576 Siemens 3VA6140-8HM31-2AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 16 - 40 A Spínacie napätie (max.): 600 V/AC (

Popis

Istič 3VA6 UL rám 150 vypínacia trieda L 150kA @ 480V 3-pólový, ochrana systému ETU330, LIG, In = 40A ochrana proti preťaženiu Ir = 16A ... 40A ochrana proti skratu Ii = 1,5 ... 12 x Pri zemnom spojení ochrana Ig = 0,375 ... 1 x In, tg = 0,1 / 0,3 s bez pripojenia 3VA6 tvarový istič radu ETU 3 na ochranu systému, 100% menovitý istič, schválenie UL. Ističe 3VA UL od spoločnosti Siemens ako dôležitá súčasť ochranných komponentov SENTRON pre priemyselné aplikácie a aplikácie v sektore infraštruktúry ponúkajú účinnú ochranu systému a štartéra prostredníctvom bezpečného vypnutia v prípade preťaženia alebo skratu. . 3VA UL stanovuje štandardy flexibility a množstvo modulárneho príslušenstva. 100% hodnotené verzie ističa 3VA6 s tvarovaným puzdrom je možné prevádzkovať nepretržite so 100% špecifikovaného menovitého prúdu. Sú na to špeciálne testované a certifikované. Ističe tvarovej skrine 3VA UL ponúkajú tiež najlepšie podmienky pre výrobcov strojov a rozvádzačov vyvážajúcich do celého sveta. Okrem normy IEC spĺňajú rady 3VA5 a 3VA6 aj normu UL. Všetky funkcie je tak možné nasadiť a použiť pre systémy na celom svete. . Tento variant ističa 3VA pre tvarované puzdro sa vyznačuje predovšetkým: 1. Kompaktný dizajn. 2. K dispozícii ako variant pre ochranu systému. 3. 100% hodnotený istič. 4. K dispozícii ako 3- a 4-pólové verzie. 5. V závislosti od veľkosti: menovitý prúd 40 A ... 400 A. 6. Štyri triedy spínacích schopností od 35 kA ... 150 kA pri 480 V. 7. Séria má elektronické nadprúdové vydanie. 8. Je možná pevná inštalácia, zásuvná technológia a zasúvacia technológia. 9. Modulárne a ľahko zostaviteľné vnútorné príslušenstvo so širokou škálou funkcií. www.siemens.de/3VA. Spoločnosť Siemens ponúka komplexné portfólio ochranných, spínacích, meracích a monitorovacích zariadení, distribučných systémov, ako aj spínačov a zásuviek pre bezpečnú a efektívnu elektrickú infraštruktúru v budovách a priemysle.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
