Siemens 5SV33126KK13 5SV3312-6KK13 prúdový chránič A 25 A 0.03 A 125 V

Prúdový chránič Siemens, 40A, typ 30mA, s testovacím tlačidlom a zelenou polohovou indikáciou 'VYP', určený na elektrickú ochranu.

Ilustračný obrázok

Schéma elektrickej schémy so značenými pripojovacími bodmi '1', '2', 'N'. Zobrazuje spínač, odpor a cievku.

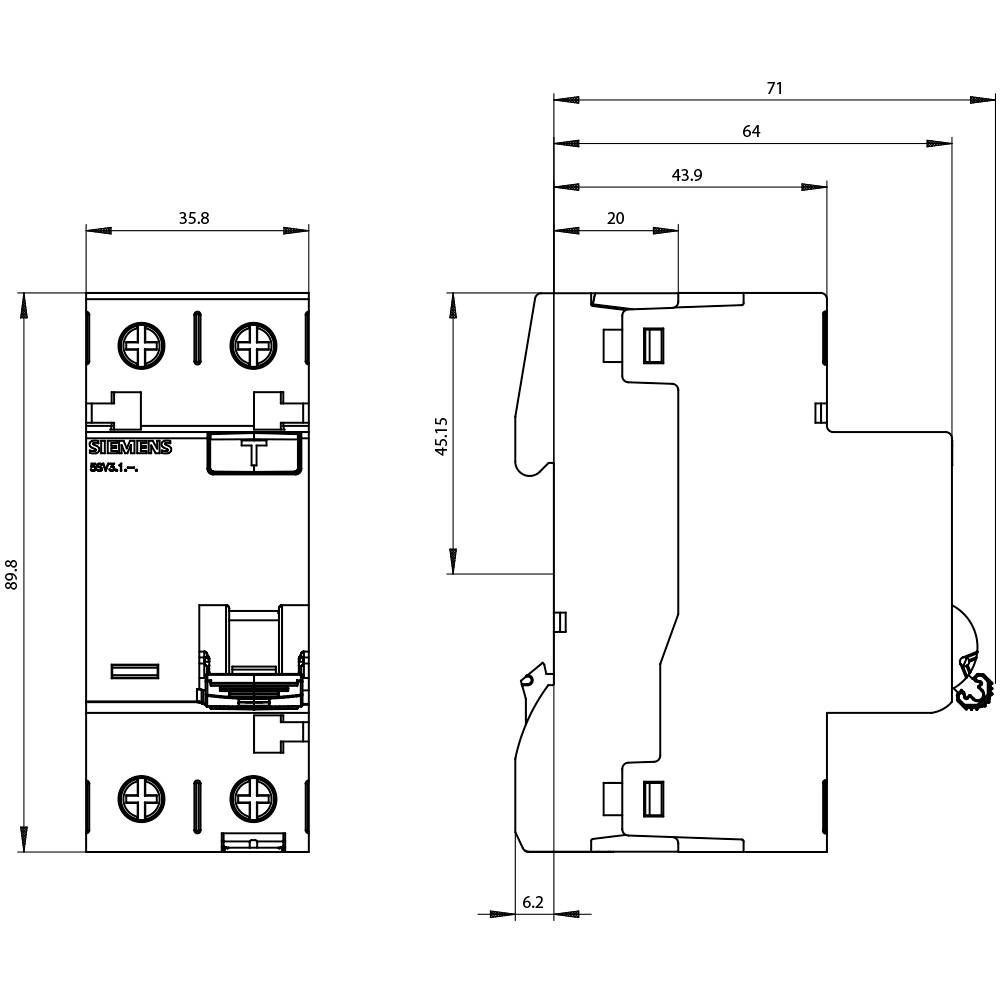

Technický výkres elektrického komponentu s rozmermi v milimetroch. Zobrazuje predný a bočný pohľad s podrobnými rozmermi.

1/3

Ilustračný obrázok

Kategória výrobku

prúdový chránič

Pólov

Spúšťacie charakteristika

Jmenotivý zvyškový prúd

0.03 A

Menovitý prúd - filter

25 A

Datasheety: (PDF)

Doručenie: Po 21. 9.

Počet

Celkom (56,90 € / kus)

56,90 €

bez DPH.

Nahlásiť právny incident

Technické parametre

mechanická životnosť (spínacie cykly): 10 000
IP20, s inštaláciou rozdeľovača, s pripojenými vodičmi

Kategória výrobku: prúdový chránič

Pólov: 2

Spúšťacie charakteristika: A

Jmenotivý zvyškový prúd: 0.03 A

Menovitý prúd: 25 A

Menovitý prúd - filter: 25 A

Rozmer.: (š x v x h) 36 x 90 x 70 mm

Vypínanie: 0.5 kA

Obsah: 1 ks

Menovité napätie: 125 V

Šírka: 36 mm

V: 90 mm

Hĺbka: 70 mm

Spĺňa RoHS: áno

: DIN rail

: AC

: 70 mm

: 25 A

: 125 V

: 2000 V

: 2

: 0.03 A

: A

: NIE

: 10 kA

: 1 kA

: 1

: 2

: 2

: NIE

: 7035

: 1 W

: 50 Hz

: IP20

: ÁNO

: ÁNO

: 6

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1731782 Siemens 5SV33126KK13 5SV3312-6KK13 prúdový chránič A 25 A 0.03 A 125 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1731782 Siemens 5SV33126KK13 5SV3312-6KK13 prúdový chránič A 25 A 0.03 A 125 V

Popis

FI istič, 2-pólový, typ A, In: 25 A, 30 mA, Un AC: 24-125V FI istič je prúdový chránič na ochranu pred náhodným dotykom.Patentované prúdové chrániče od spoločnosti Siemens sú dôležitou súčasťou ochranných komponentov SENTRON pre elektrickú inštaláciu, pretože bezpečným vypnutím nebezpečných zvyškových prúdov k zemi zabraňujú životu nebezpečným elektrickým nehodám. Elektricky zapáleným požiarom sa dá predísť hneď po ich vzniku. Či už priamym dotykom živých častí počas prevádzky alebo nepriamym dotykom zariadenia - ochrana sa dosiahne predovšetkým rýchlym vypnutím. Hlavné vlastnosti prúdových chráničov Siemens 5SV sú: 1. Komplexná ochrana osôb a majetku pred úrazom elektrickým prúdom. 2. Či už sínusové striedavé zvyškové prúdy alebo hladké jednosmerné zvyškové prúdy – Siemens ponúka správny typ a špeciálne verzie pre všetky požiadavky. 3. Spoľahlivá bezpečnosť pri inštalácii vďaka úchopu a ochrane proti dotyku, ktorá je súčasťou štandardnej výbavy. 4. Demontáž bez použitia náradia z DIN lišty alebo zo zostavy prípojníc vďaka pohodlnej ručnej manipulácii. 5. Dátový maticový kód na prednej strane prístroja poskytuje rýchlo a jednoducho všetky informácie o prúdovom chrániči. 6. Chráňte sa podľa noriem: Prúdové chrániče zodpovedajú ustanoveniam DIN VDE. 7. Optimálna technológia pre vašu bezpečnosť – iba od spoločnosti Siemens.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
