Siemens 5SV36168KL 5SV3616-8KL prúdový chránič A 63 A 0.3 A 230 V

Biely ochranný spínač od Siemensu so zeleným označením 'OFF', určený pre elektrickú bezpečnosť v inštaláciách.

Ilustračný obrázok

Hydraulický schéma: Dvojčinný valec s rozvádzačom. Nastavenia ventilu pre rôzne smery prúdenia zobrazené.

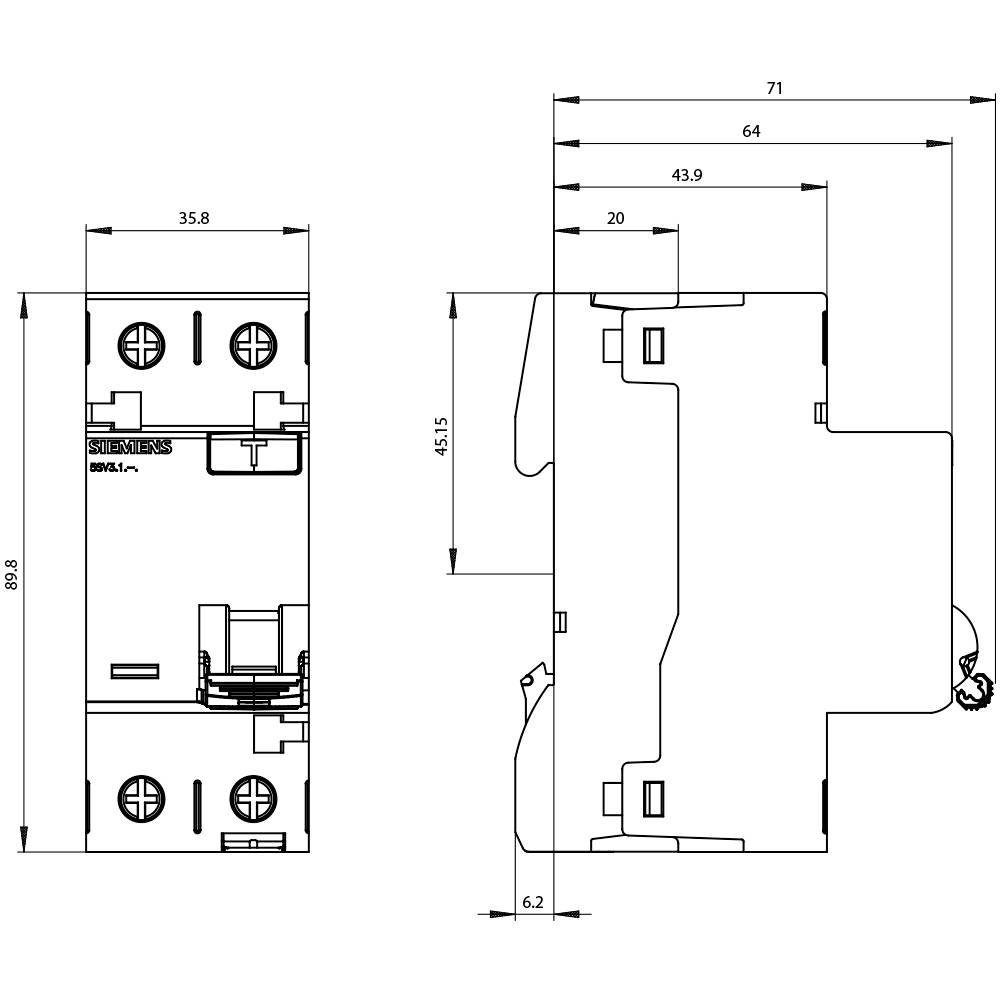

Schéma elektrickej komponenty s rozmermi. Vľavo je čelný pohľad, vpravo bočný pohľad s kótami.

1/3

Ilustračný obrázok

Kategória výrobku

prúdový chránič

Pólov

Spúšťacie charakteristika

Jmenotivý zvyškový prúd

0.3 A

Menovitý prúd - filter

63 A

Datasheety: (PDF)

Doručenie: Pi 23. 10.

Počet

Celkom (150,40 € / kus)

150,40 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

mechanická životnosť (spínacie cykly): 10 000
IP20, s inštaláciou rozdeľovača, s pripojenými vodičmi

Kategória výrobku: prúdový chránič

Pólov: 2

Spúšťacie charakteristika: A

Jmenotivý zvyškový prúd: 0.3 A

Menovitý prúd: 63 A

Menovitý prúd - filter: 63 A

Rozmer.: (š x v x h) 36 x 90 x 70 mm

Vypínanie: 0.8 kA

Obsah: 1 ks

Menovité napätie: 230 V

Šírka: 36 mm

V: 90 mm

Hĺbka: 70 mm

Spĺňa RoHS: áno

: DIN rail

: AC

: 70 mm

: 63 A

: 230 V

: 2000 V

: 2

: 0.3 A

: A

: ÁNO

: 10 kA

: 5 kA

: 2

: 2

: NIE

: 7035

: 2.7 W

: 50 Hz

: IP20

: ÁNO

: ÁNO

: 6

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1751494 Siemens 5SV36168KL 5SV3616-8KL prúdový chránič A 63 A 0.3 A 230 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1751494 Siemens 5SV36168KL 5SV3616-8KL prúdový chránič A 63 A 0.3 A 230 V

Popis

FI istič, 2-pólový, typ A, selektívny, In: 63 A, 300 mA, Un AC: 230 V, N-ľavý FI istič je prúdový chránič na ochranu kontaktov Patentované prúdové chrániče z r. Siemens sú dôležitou súčasťou ochranných komponentov SENTRON pre elektroinštaláciu, pretože bezpečným vypnutím nebezpečných zvyškových prúdov na zem zabraňujú životu nebezpečným elektrickým nehodám. Elektricky vznietenému požiaru možno zabrániť hneď po jeho vzniku. Či už priamym dotykom živých častí počas prevádzky alebo nepriamym dotykom zariadenia - ochrana sa dosiahne predovšetkým rýchlym vypnutím. Hlavné vlastnosti prúdových chráničov Siemens 5SV sú: 1. Komplexná ochrana osôb a majetku pred úrazom elektrickým prúdom. 2. Či už sínusové striedavé zvyškové prúdy alebo hladké jednosmerné zvyškové prúdy – Siemens ponúka správny typ a špeciálne verzie pre všetky požiadavky. 3. Spoľahlivá bezpečnosť pri inštalácii vďaka úchopu a ochrane proti dotyku, ktorá je súčasťou štandardnej výbavy. 4. Demontáž bez použitia náradia z DIN lišty alebo zo zostavy prípojníc vďaka pohodlnej ručnej manipulácii. 5. Dátový maticový kód na prednej strane prístroja poskytuje všetky informácie o prúdovom chrániči rýchlo a jednoducho. 6. Chráňte sa podľa noriem: Prúdové chrániče zodpovedajú ustanoveniam DIN VDE. 7. Optimálna technológia pre vašu bezpečnosť – iba od spoločnosti Siemens.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
