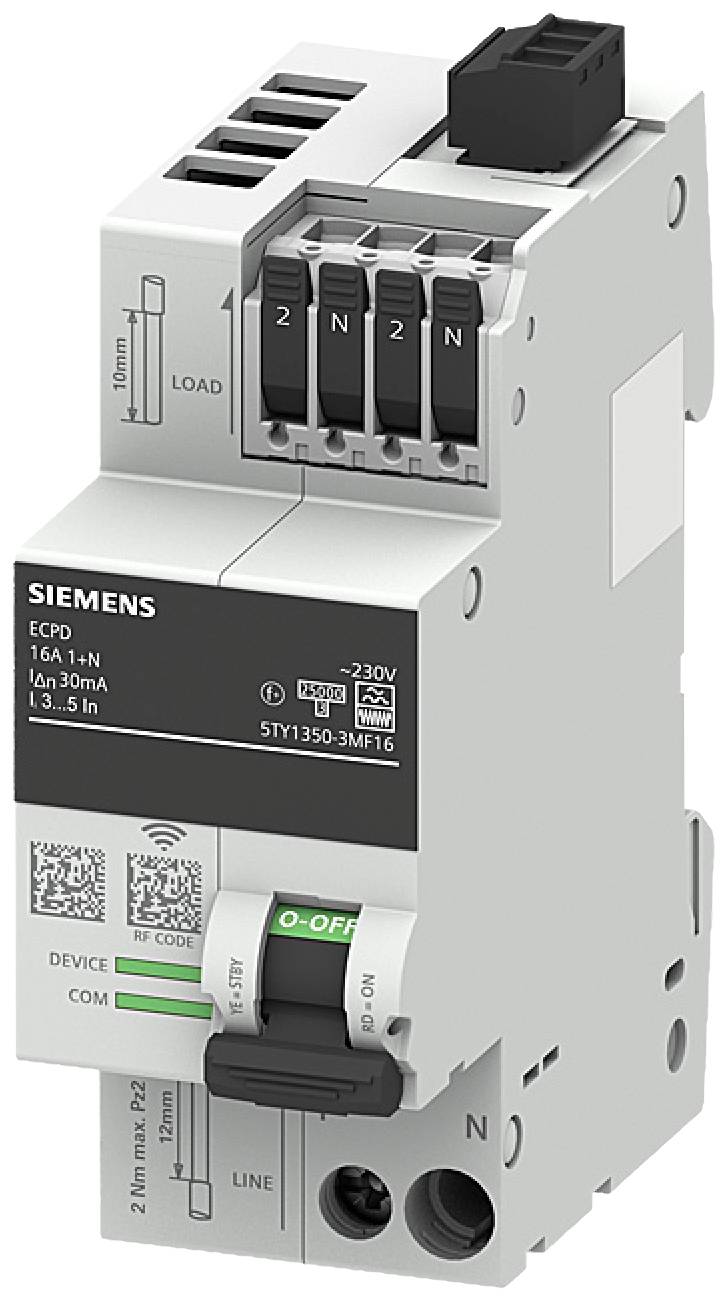

Siemens 5TY13503MF16 5TY1350-3MF16 elektronický ochranný spínač 1fázový F 2-pólový 0.03 A 230 V

Ochranné spínacie zariadenia s komunikačnými a meracími funkciami
Ochranné spínacie zariadenia s komunikačnými a meracími funkciami sú základnou súčasťou digitalizačných riešení SENTRON.
Dostupnosť zariadení sa zvyšuje včasnou reakciou na varovné správy. Ochranné funkcie naďalej poskytujú bezpečnú a spoľahlivú ochranu v koncovom obvode. Funkcia komunikácie a merania zase uľahčuje nájdenie príčiny porúch hlásením spúšťacej príčiny, čo následne umožňuje vyvodiť závery o poruchách zariadení. Ďalšiu výhodu poskytujú integrované počítadlá prevádzkových hodín a spúšťačov, ktoré prispievajú k lepšiemu plánovaniu údržby. Okrem toho ochranné spínacie zariadenia s meracími a komunikačnými funkciami zaznamenávajú elektrické parametre, ako je energia, činný výkon, prúd, napätie, sieťová frekvencia a teplota. To zvyšuje transparentnosť a umožňuje rozdeliť spotrebu energie v koncových obvodoch. Nastavením prahových hodnôt alarmu a dodatočným meraním diferenciálnych prúdov v niekoľkých frekvenčných rozsahoch je možná presná lokalizácia príčin poruchy.
Vďaka svojej kompaktnej konštrukcii sú ochranné spínacie zariadenia ideálne pre trh s dodatočnou montážou, ako aj pre novostavby. Systém je možné jednoducho uviesť do prevádzky pomocou softvéru SENTRON Powerconfig pre PC alebo SENTRON Powerconfig mobile pre mobilné zariadenia.

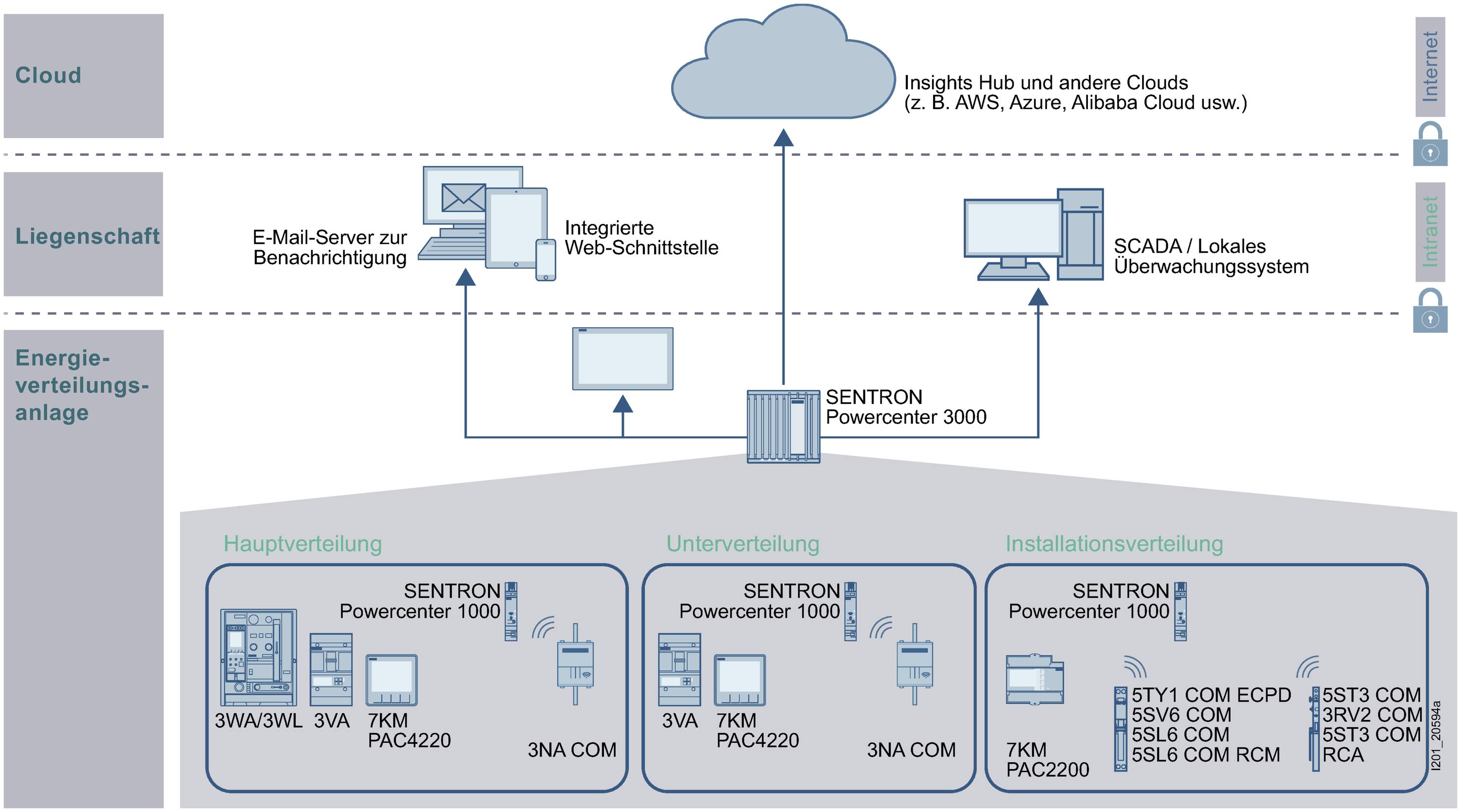

Dátový vysielač/prijímač SENTRON Powercenter 1000 je srdcom systému komunikačných ochranných spínacích zariadení. Toto zhromažďuje namerané hodnoty z prepojených ochranných spínacích zariadení a prenáša ich do nadradených systémov. Namerané hodnoty z až 24 komunikačných zariadení SENTRON sa bezdrôtovo prenášajú do SENTRON Powercenter 1000, ktorý ukladá vybrané údaje až 30 dní. Systémy vyššej úrovne môžu pristupovať k údajom prostredníctvom rozhraní vysielača a prijímača údajov. Buď lokálne cez Bluetooth®, alebo cez Ethernet v lokálnej sieti. Používa sa protokol Modbus TCP, ktorý sa dá ľahko integrovať do iných systémov.

Vďaka svojej inovatívnej koncepcii kombinujú elektronické ističe 5TY1 COM dnes známe ochranné a komfortné funkcie doteraz nevídaným spôsobom. Funkcie – okrem základných funkcií – je možné aktívne zapínať a vypínať a parametrizovať, takže je možné prispôsobenie príslušnej aplikácii. Tieto zariadenia sú podporované v Powercenter 1000 od verzie firmvéru 3.0.

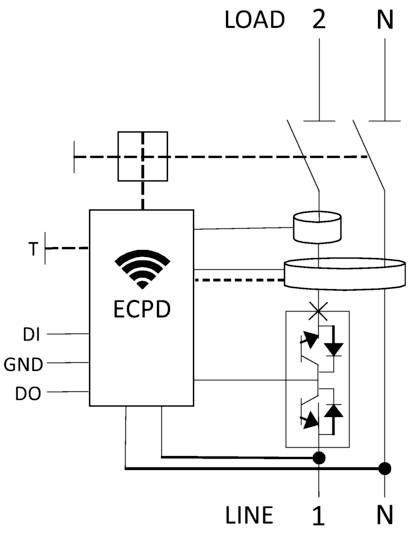

Okrem už známych meracích funkcií je teraz k dispozícii možnosť zmeny chránených parametrov, čo znamená, že správanie zariadenia je teraz možné individuálne upraviť v závislosti od príčiny spustenia (napr. skrat / preťaženie). V zariadení sa nachádza nový stav nazývaný pohotovostný režim (STBY). To umožňuje prepínanie pomocou výkonových polovodičov medzi stavom ON (vodivý, ako dnešné ochranné spínacie zariadenia) a STBY (nevodivý / vysokoohmový), napríklad na vypnutie nežiaducich strát zo záložných spotrebičov alebo na ich opätovné zapnutie po vypnutí v dôsledku preťaženia.
Ďalší chránený parameter umožňuje zmeniť citlivosť vypnutia prúdového chrániča (RCD) zo štandardnej (22,5 mA) na citlivú (18,0 mA) alebo robustnú (27,0 mA) podľa príslušnej aplikácie.
Okrem toho má zariadenie integrovaný autotest, ktorý cyklicky monitoruje zariadenie na anomálie a v prípade potreby ho vypne, aby sa dosiahol bezpečný stav.
Existujú verzie s rôznou intenzitou prúdu, ktoré je možné individuálne nastaviť.
Menovité napätie je 230 V AC, ale zariadenie je funkčné v rozsahu 85 až 255 V. Okrem toho je možné aktivovať integrovanú funkciu POP (Power Overvoltage Protection) (predvolené = aktívne), aby sa pripojení spotrebiči chránili pred prepätím.

Tento text bol preložený strojovo.
