Name: Siemens polovodičové relé 3RF21902AA22 90 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks
Brand: Siemens
SKU: 1430815
Availability: BackOrder

'Otvorená elektrická rozvodná skriňa s rôznymi elektrickými zariadeniami a kabelážou, ktoré sa používajú na riadiace a regulačné úlohy.'

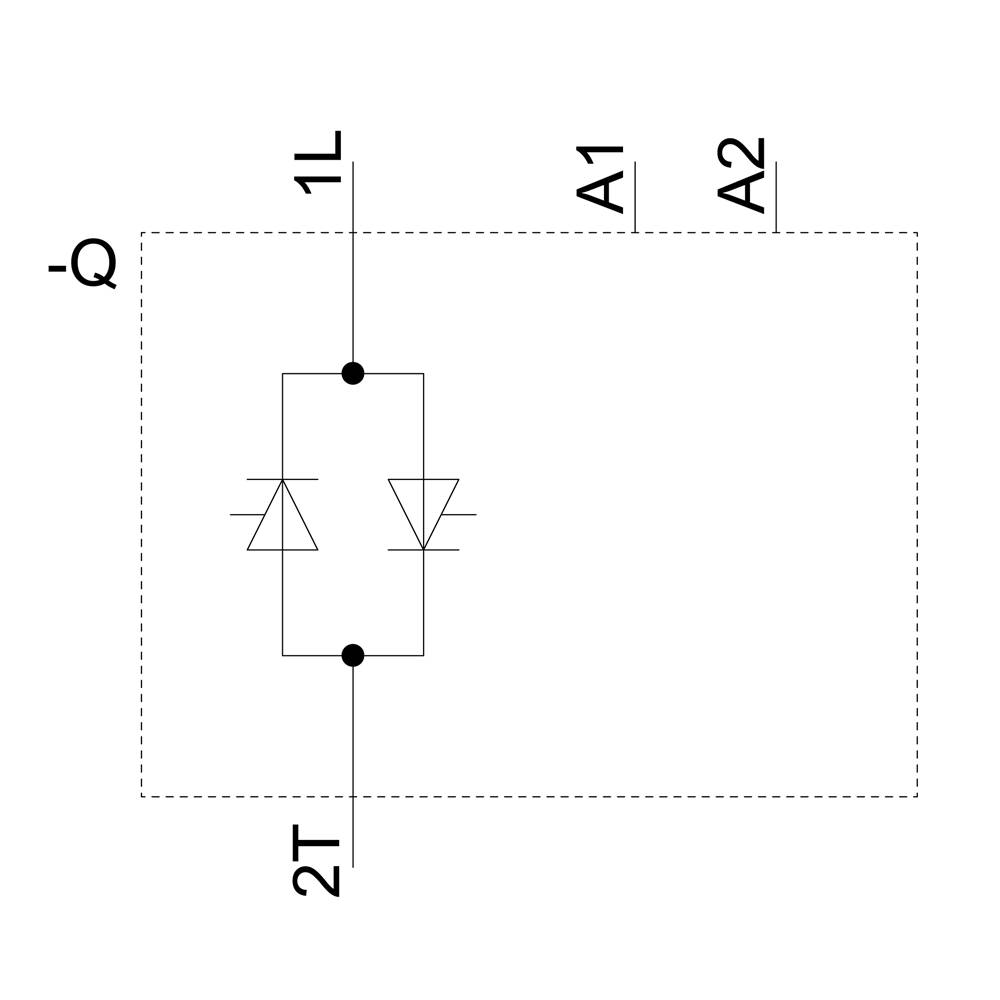

Schéma elektrického obvodu s diódou znázornenou trojuholníkom s čiarou, pripojenou k dvom bodom, označeným 1L, 2T, A1, A2.

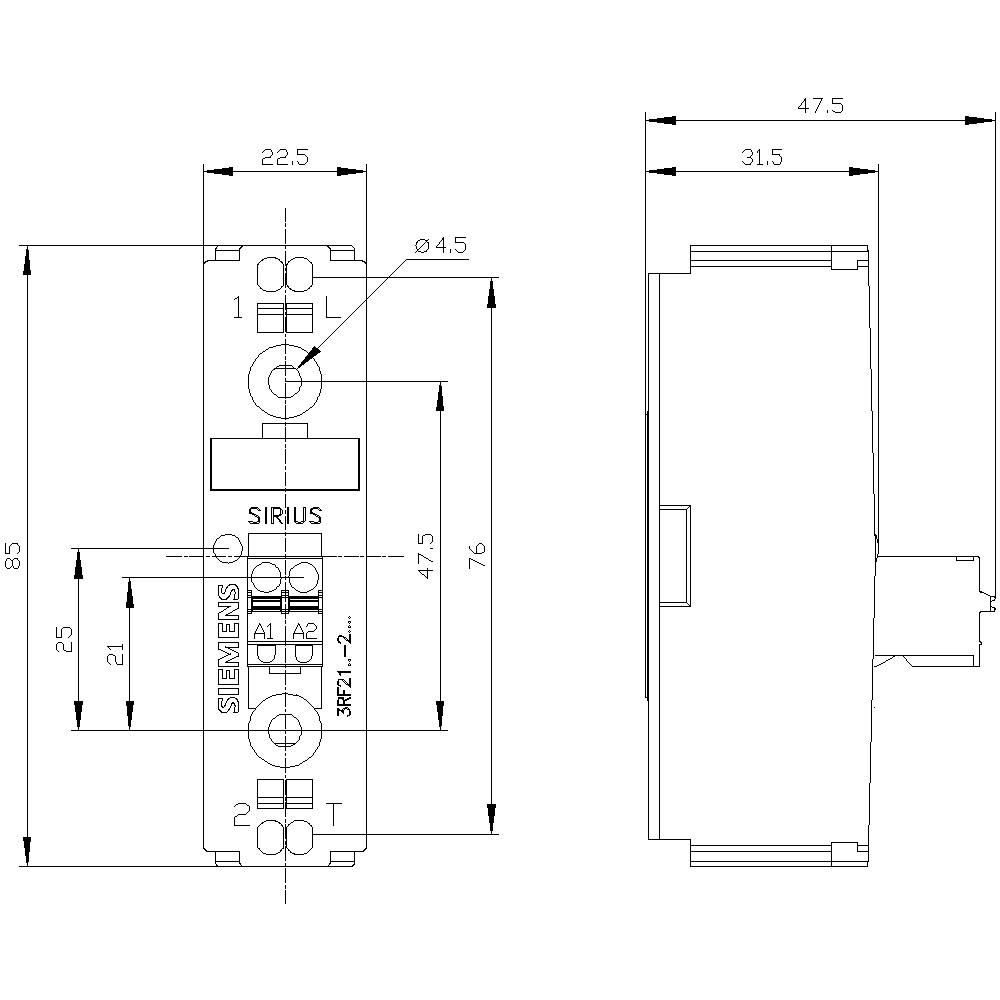

Technický výkres relaisového modulu Siemens. Predný a bočný pohľad s rozmermi v milimetroch.

1/3

Obrázok aplikácie

Druh obalu

Piece

Kategória výrobku

polovodičové relé

Riadiace napätie (min.)

110 V/AC

Riadiace napätie (max.)

230 V/AC

Spínacie napätie (max.)

230 V/AC

Datasheety: (PDF)

Doručenie: St 11. 11.

Počet

Celkom (97,99 € / kus)

97,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: polovodičové relé

Typ: 3RF2190-2AA22

Typ spínanie: spínanie pri nulovom napätí

Pripojenie: pružinová svorka

Riadiace napätie (min.): 110 V/AC

Riadiace napätie (max.): 230 V/AC

Rozsah riadiaceho napätia: 110 - 230 V/AC

Riadiace prúd (max.): 15 mA

Rázový prúd (max.): 1150 A

Spínacie napätie (min.): 24 V/AC

Spínacie napätie (max.): 230 V/AC

Zaťažovací prúd: 90 A

Výstupné napätie (min.): 24 V

Výstupné napätie (max.): 230 V/AC

Výstupný prúd (max.): 90 A

Typ kontaktu: 1 spínací

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šírka: 22.5 mm

V: 85 mm

Hĺbka: 48 mm

Hmotnosť: 69 g

Spĺňa RoHS: áno

Konštantný prúd (max.): 90 A

Obsah: 1 ks

Prevádzková teplota: -40 až +100 °C

: 1

: ÁNO

: 90 A

: AC

: 20 A

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Riadiace napätie (max.)

Zaťažovací prúd

Riadiace napätie (min.)

Spínacie napätie (max.)

Výstupné napätie (max.)

Siemens polovodičové relé 3RF21902AA22 90 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430815

Doručenie: St 11. 11.

Conrad Electronic

Tento produkt

230 V/AC

90 A

110 V/AC

230 V/AC

Min.: 1

Násobky: 1

97,99 €^*

Siemens polovodičové relé 3RF21202AA02 20 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430807

Doručenie: St 11. 11.

Conrad Electronic

24 V/DC

20 A

15 V/DC

230 V/AC

Min.: 1

Násobky: 1

55,99 €^*

Siemens polovodičové relé 3RF21202AA04 20 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430789

Doručenie: St 11. 11.

Conrad Electronic

24 V/DC

20 A

15 V/DC

460 V/AC

Min.: 1

Násobky: 1

63,99 €^*

Siemens polovodičové relé 3RF21202AA22 20 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430780

Doručenie: St 11. 11.

Conrad Electronic

230 V/AC

20 A

110 V/AC

230 V/AC

Min.: 1

Násobky: 1

63,99 €^*

Siemens polovodičové relé 3RF21202AA24 20 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430787

Doručenie: St 11. 11.

Conrad Electronic

230 V/AC

20 A

110 V/AC

460 V/AC

Min.: 1

Násobky: 1

71,99 €^*

Siemens polovodičové relé 3RF21202AA42 20 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430775

Doručenie: St 11. 11.

Conrad Electronic

30 V/DC

20 A

4 V/DC

230 V/AC

Min.: 1

Násobky: 1

55,99 €^*

Siemens polovodičové relé 3RF21202AA45 20 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430781

Doručenie: St 11. 11.

Conrad Electronic

30 V/DC

20 A

4 V/DC

600 V/AC

Min.: 1

Násobky: 1

67,99 €^*

Siemens polovodičové relé 3RF21502AA02 50 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430900

Doručenie: St 11. 11.

Conrad Electronic

24 V/DC

50 A

15 V/DC

230 V/AC

Min.: 1

Násobky: 1

65,99 €^*

Siemens polovodičové relé 3RF21502AA04 50 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430927

Doručenie: St 11. 11.

Conrad Electronic

24 V/DC

50 A

15 V/DC

460 V/AC

Min.: 1

Násobky: 1

77,99 €^*

Siemens polovodičové relé 3RF21502AA06 50 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430946

Doručenie: St 11. 11.

Conrad Electronic

24 V/DC

50 A

15 V/DC

600 V/AC

Min.: 1

Násobky: 1

104,99 €^*

Na stiahnutie

Datasheet

Datasheet 1430815 Siemens polovodičové relé 3RF21902AA22 90 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1430815 Siemens polovodičové relé 3RF21902AA22 90 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Popis

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 90 A 24-230 V / 110-230 V AC Spring-type terminal solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
