Name: Siemens polovodičové relé 3RF22552AC45 55 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks
Brand: Siemens
SKU: 1430867
Availability: BackOrder

Trojfázový stykač značky 'Siemens SIRIUS' určený pre použitie v elektrických riadiacich systémoch. Vhodný pre priemyselné aplikácie.

Otvorená elektrická rozvodná skriňa s viacerými políčkami plnými elektrických komponentov a káblov určených na riadenie a distribúciu elektrickej energie.

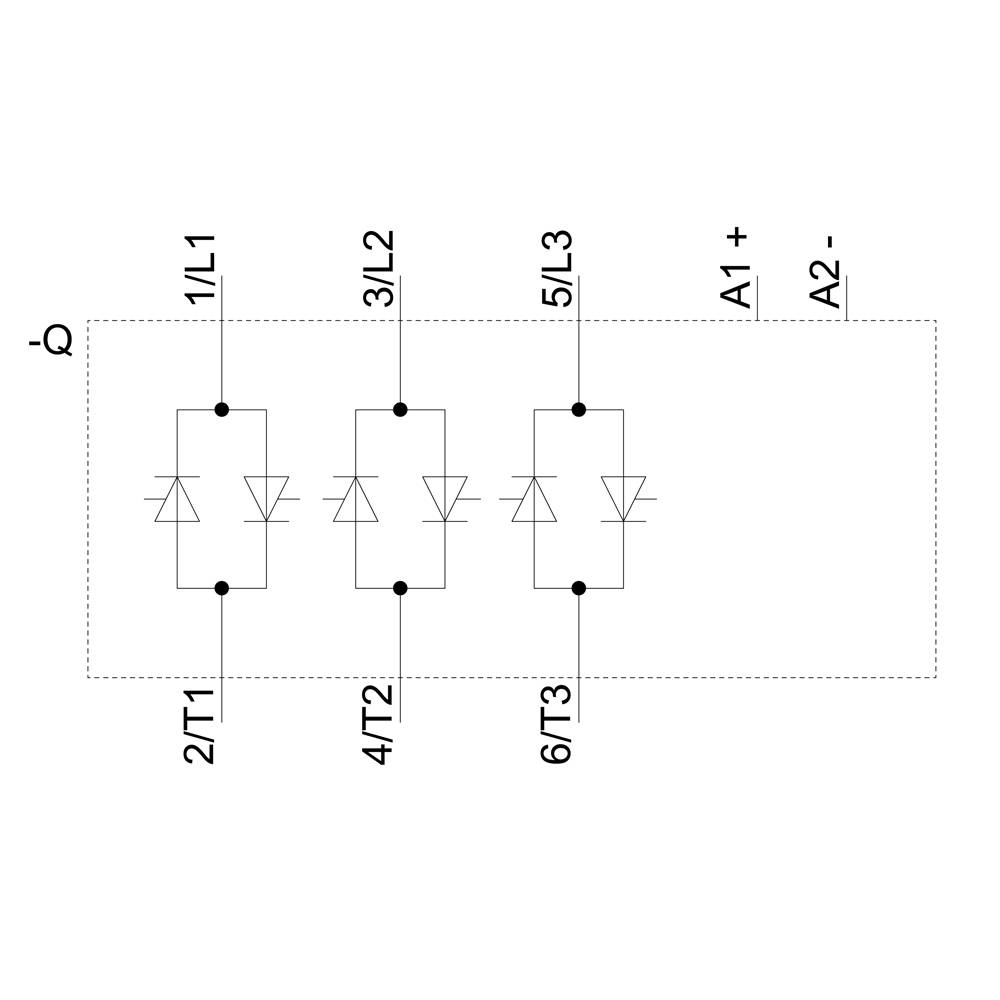

'Schéma riadenia stykača: tri paralelné diódy, pripojené k L1/L2/L3 a T1/T2/T3, A1 pozitívne, A2 negatívne.'

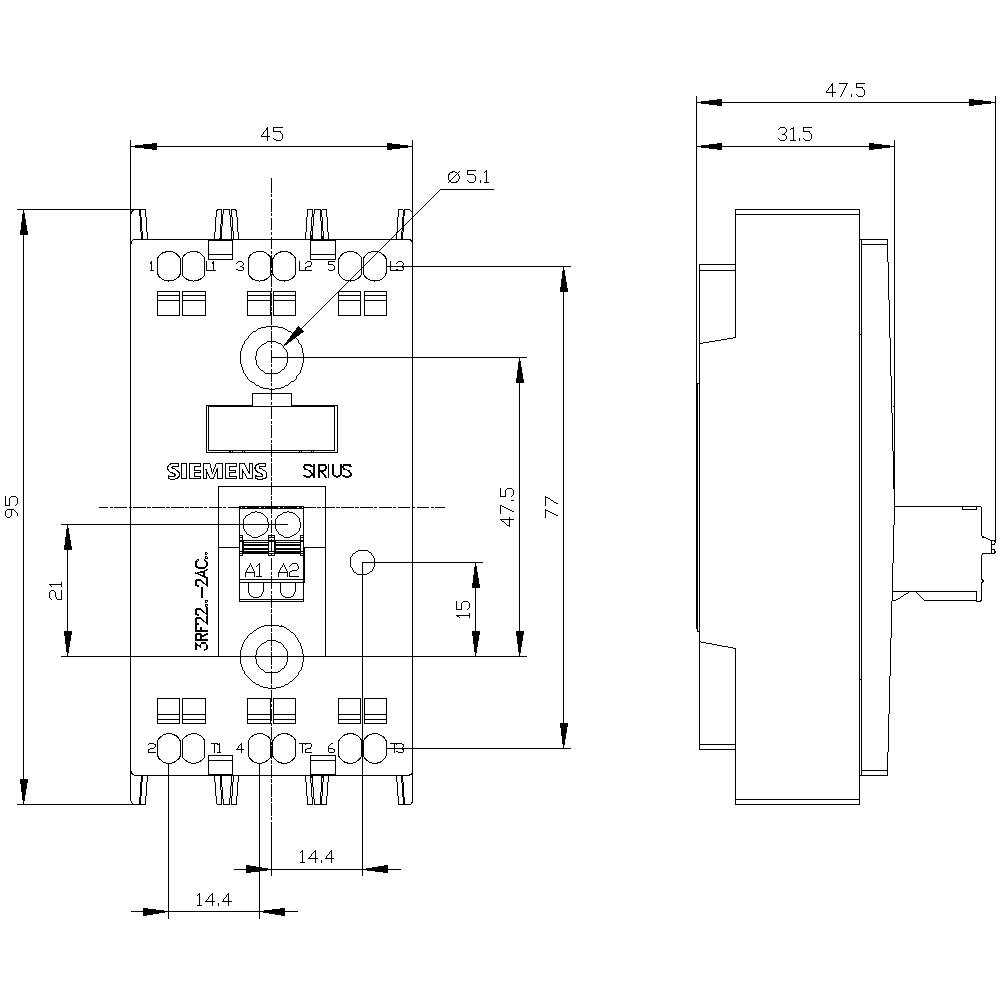

'Technický výkres stýkača Siemens Sirius s podrobnými rozmermi v milimetroch, pohľad spredu a zboku.'

1/4

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

polovodičové relé

Riadiace napätie (min.)

4 V/DC

Riadiace napätie (max.)

30 V/DC

Spínacie napätie (max.)

600 V/AC

Datasheety: (PDF)

Doručenie: Pi 6. 11.

Počet

Celkom (209,99 € / kus)

209,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: polovodičové relé

Typ: 3RF2255-2AC45

Typ spínanie: spínanie pri nulovom napätí

Pripojenie: pružinová svorka

Riadiace napätie (min.): 4 V/DC

Riadiace napätie (max.): 30 V/DC

Rozsah riadiaceho napätia: 4 - 30 V/DC

Riadiace prúd (max.): 15 mA

Rázový prúd (max.): 600 A

Spínacie napätie (min.): 48 V/AC

Spínacie napätie (max.): 600 V/AC

Zaťažovací prúd: 55 A

Výstupné napätie (max.): 600 V/AC

Výstupný prúd (max.): 55 A

Typ kontaktu: 3 spínacie

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šírka: 45 mm

V: 95 mm

Hĺbka: 47 mm

Hmotnosť: 160 g

Spĺňa RoHS: áno

Konštantný prúd (max.): 55 A

Obsah: 1 ks

Prevádzková teplota: -40 až +100 °C

: 3

: ÁNO

: 4-30 V

: 55 A

: DC

: 20 A

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Pripojenie

Riadiace napätie (max.)

Zaťažovací prúd

Riadiace napätie (min.)

Výstupné napätie (max.)

Typ kontaktu

Siemens polovodičové relé 3RF22552AC45 55 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430867

Doručenie: Pi 6. 11.

Conrad Electronic

Tento produkt

pružinová svorka

30 V/DC

55 A

4 V/DC

600 V/AC

3 spínacie

Min.: 1

Násobky: 1

209,99 €^*

Siemens polovodičové relé 3RF22301AB35 30 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430825

Doručenie: Pi 6. 11.

Conrad Electronic

skrutková svorka

121 V/AC

30 A

88 V/AC

600 V/AC

2 spínacie

Min.: 1

Násobky: 1

144,99 €^*

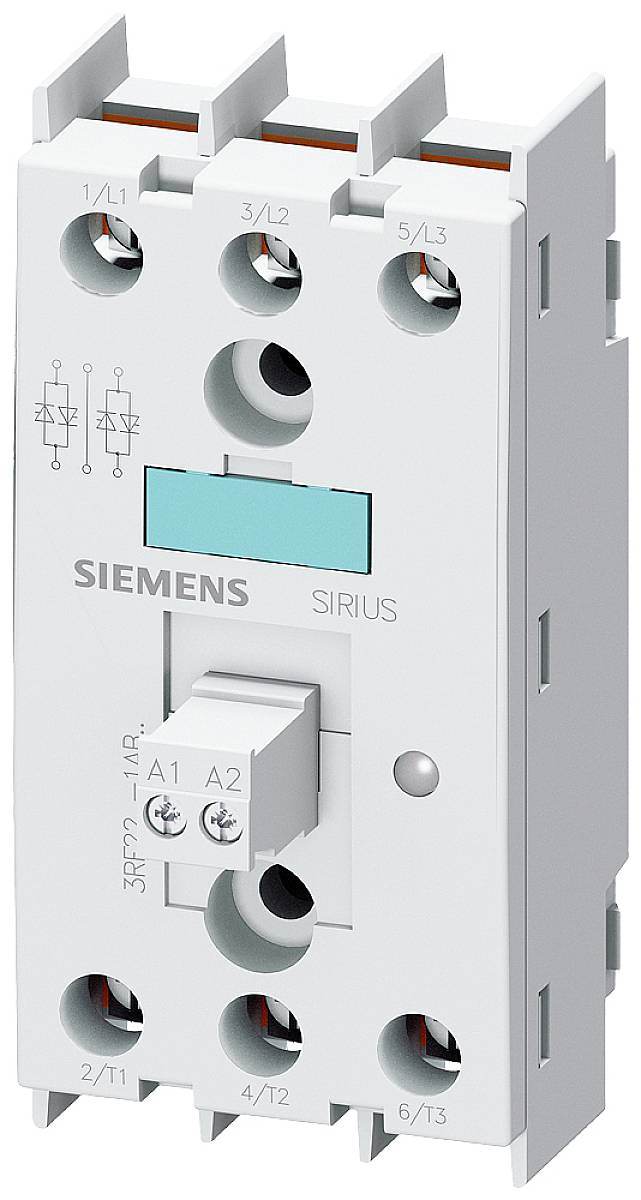

Siemens polovodičové relé 3RF22301AB45 30 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430932

Doručenie: Pi 6. 11.

Conrad Electronic

skrutková svorka

30 V/DC

30 A

4 V/DC

600 V/AC

2 spínacie

Min.: 1

Násobky: 1

139,99 €^*

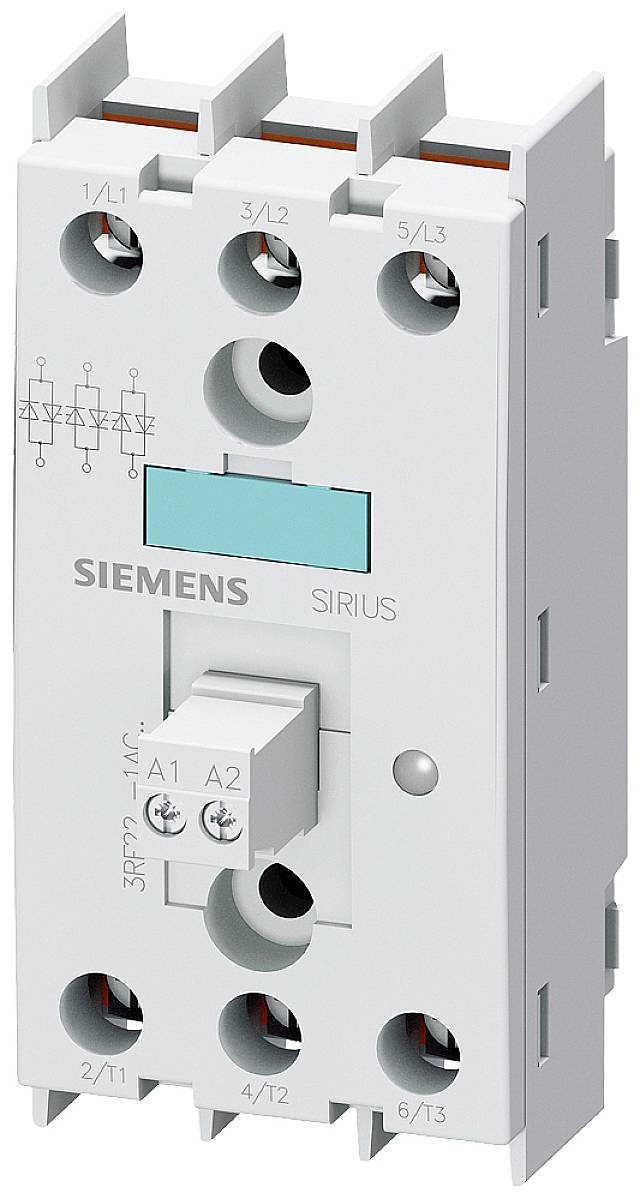

Siemens polovodičové relé 3RF22301AC35 30 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430933

Doručenie: Pi 6. 11.

Conrad Electronic

skrutková svorka

121 V/AC

30 A

88 V/AC

600 V/AC

3 spínacie

Min.: 1

Násobky: 1

174,99 €^*

Siemens polovodičové relé 3RF22301AC45 30 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430817

Doručenie: Pi 6. 11.

Conrad Electronic

skrutková svorka

30 V/DC

30 A

4 V/DC

600 V/AC

3 spínacie

Min.: 1

Násobky: 1

169,99 €^*

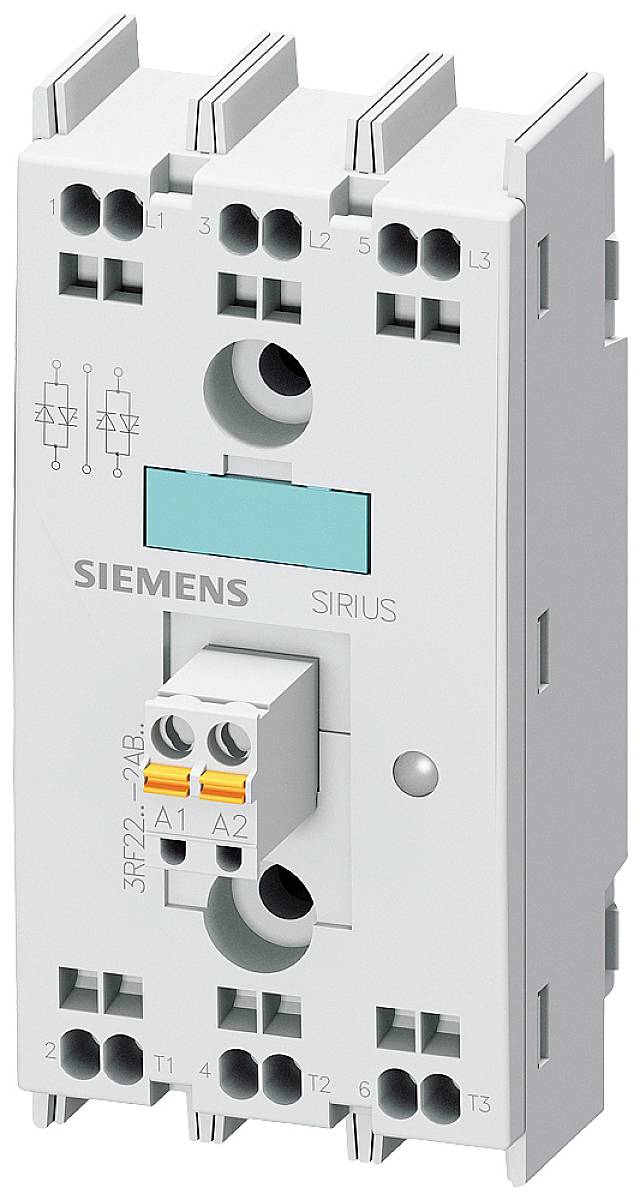

Siemens polovodičové relé 3RF22302AB45 30 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430833

Doručenie: Pi 6. 11.

Conrad Electronic

pružinová svorka

30 V/DC

30 A

4 V/DC

600 V/AC

2 spínacie

Min.: 1

Násobky: 1

159,99 €^*

Siemens polovodičové relé 3RF22302AC45 30 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430934

Doručenie: Pi 6. 11.

Conrad Electronic

pružinová svorka

30 V/DC

30 A

4 V/DC

600 V/AC

3 spínacie

Min.: 1

Násobky: 1

194,99 €^*

Siemens polovodičové relé 3RF22303AB45 30 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430909

Doručenie: Pi 6. 11.

Conrad Electronic

prstencové očko 4 mm

30 V/DC

30 A

4 V/DC

600 V/DC

2 spínacie

Min.: 1

Násobky: 1

154,99 €^*

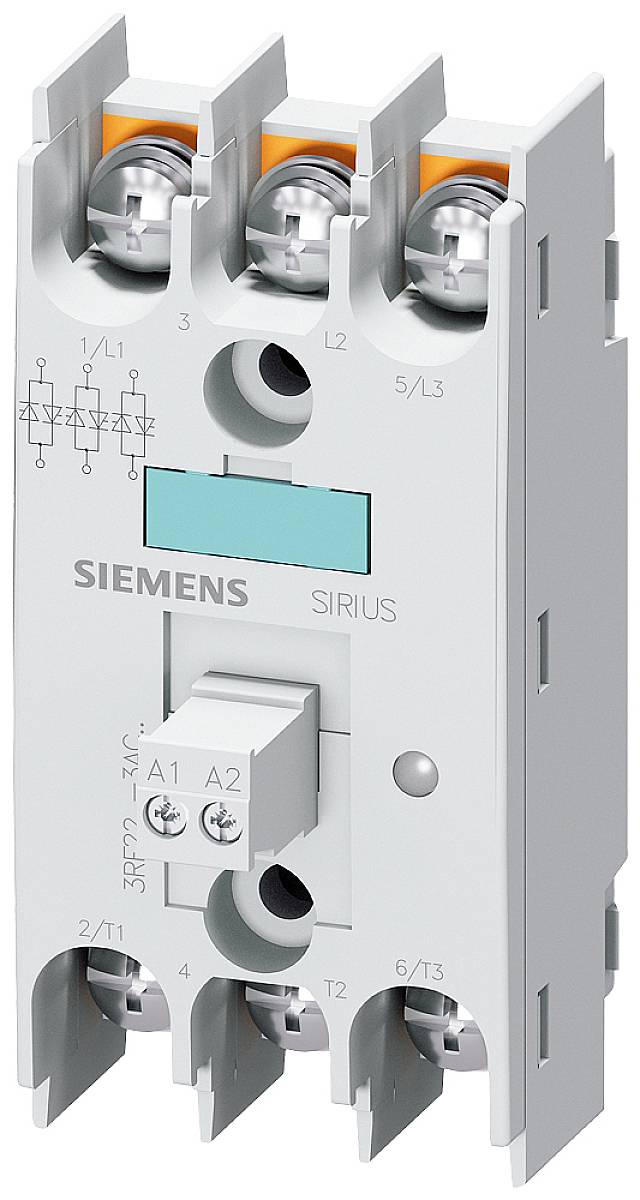

Siemens polovodičové relé 3RF22303AC45 30 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430910

Doručenie: Pi 6. 11.

Conrad Electronic

prstencové očko 4 mm

30 V/DC

30 A

4 V/DC

600 V/AC

3 spínacie

Min.: 1

Násobky: 1

189,99 €^*

Siemens polovodičové relé 3RF22551AB35 55 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430818

Doručenie: Pi 6. 11.

Conrad Electronic

skrutková svorka

121 V/AC

55 A

88 V/AC

600 V/AC

2 spínacie

Min.: 1

Násobky: 1

164,99 €^*

Na stiahnutie

Datasheet

Datasheet 1430867 Siemens polovodičové relé 3RF22552AC45 55 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1430867 Siemens polovodičové relé 3RF22552AC45 55 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Popis

Semiconductor relay, 3-phase 3RF2 55 A / 40 °C 48-600 V / 4-30 V DC 3-phase controlled Spring-type terminal Blocking voltage 1200 V solid-state relay SIRIUS 3RF22 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
