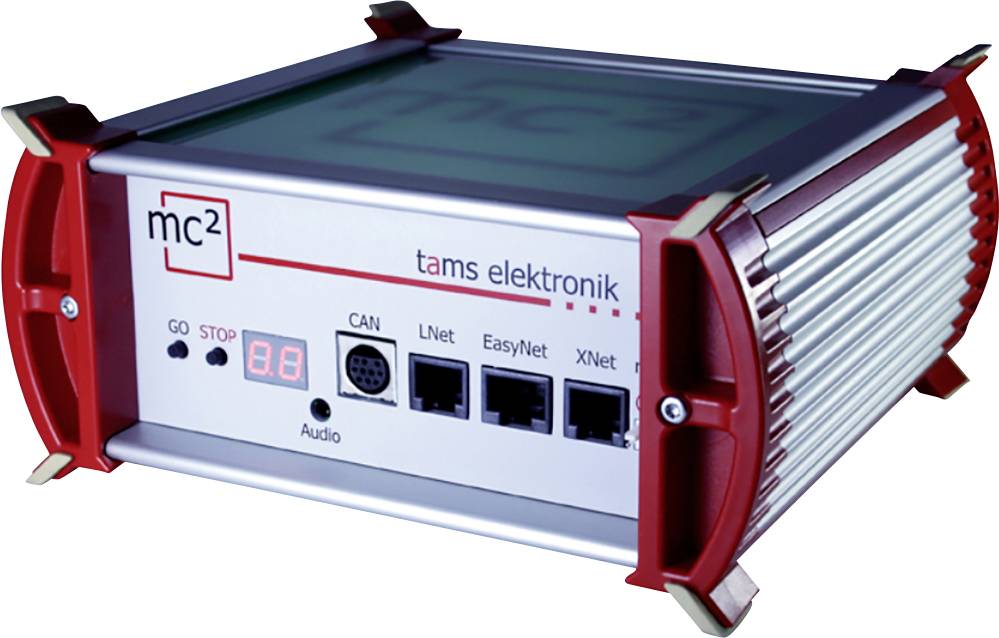

TAMS Elektronik 40-03027-01-C MasterControl.2 V2-6 (mc²) Silver Edition digitálne centrála DCC, MM
EAN:
Označenie výrobcu:
Objednávacie číslo:
2 Ks
Počet
Celkom (486,99 € / kus)
486,99 €
bez DPH.
Doprava zadarmo
Už len 2 Ks skladom!
Hlavné benefity
Digitálne riadiace centrum MasterControl 2_V2 (mc²) - strieborná edícia
- Rozhranie LocoNet je teraz galvanicky oddelené.
- Zásuvky pre výstup koľajníc sú teraz väčšie, takže káble s veľkým prierezom možno jednoducho použiť na napájanie systémov s veľkými menovitými rozmermi.
- Doplnky k softvéru ako LocoControl, ďalšie virtuálne ovládacie zariadenie.
Technické parametre
- Digitálne formáty: Motorola I a II, DCC (podľa noriem NMRA a RCN), m3 (na ovládanie mfx dekodérov, bez spätnej väzby)
- Adresy dekodéra vozidla: Motorola: 255 (1 – 255), DCC: 10 239 (1 – 10239), m3: 16 384
- Úrovne rýchlosti: Motorola: 14 alebo 27 (a alebo b), DCC: 14, 28 alebo 128, m3: 128
- Funkcie: Motorola: funkcia, f1 až f4, DCC: f0 až f31 alebo f32 768, m3: f0, f1 až f14
- Adresy dekodéra príslušenstva: Motorola: 1 020 (1 – 1 020), DCC: 2 040 (1 – 2 040)
- Formáty spätnej väzby
- RailCom: integrovaný globálny detektor RailCom, výrez RailCom je možné vypnúť na integrovanom zosilňovači
- DCC-A: umožňuje automatickú registráciu dekodérov vozidiel DCC v centrále. Rozšírenie formátu DCC je v súčasnosti (od novembra 2020) k dispozícii ako návrh normy od RailCommunity a očakáva sa, že bude prijaté v roku 2021.
- Zdroj
- Spínaný napájací zdroj s 24 V / 6,67 A / 160 W (súčasť balenia) na napájanie riadiaceho centra a koľajníc v sekcii zosilňovača integrovaného zosilňovača
- Rozhrania
- Pre pripojenie externých ovládacích zariadení: zbernica Märklin CAN (Mini-Din 10-pin), LocoNet (RJ 12), EasyNet (RJ 45), XpressNet (RJ 12), rec / "Sniffer" (2-pin)
- Rozhranie počítača: LAN (RJ 45)
- Ďalšie rozhrania:
- Napájanie, hlavná koľaj a programovacia koľaj DCC, externý zosilňovač (buď kompatibilný s Märklin alebo kompatibilný s DCC), BiDiB (RJ 45), moduly spätnej väzby s88 (RJ 45 podľa štandardu s88-N). Maximálny počet modulov s88: 64 modulov kompatibilných s s88 alebo s88 (1 024 kontaktov)
- Integrovaný posilňovač
- Výstupný prúd: max 6,5A
- Citlivosť na skrat: 1 - 6,5 A, nastaviteľná v krokoch po 0,5 A
- Výstupné napätie: 8 až 22 V digitálne napätie (regulované), nastaviteľné v krokoch po 1 V
- Výstupný signál: symetrický
- Kategória výrobku
digitálne centrála
- Digitálny formát
DCC
MM
- Dĺžka
170 mm
- Šírka
150 mm
- V
82 mm
- Rozmer.
(d x š x v) 170 x 150 x 82 mm
- Vekové kategórie
od 15 rokov
- Prevedenie
Strieborná edícia V2
- Číslo výrobcu
40-03027-01-C
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3088823 TAMS Elektronik 40-03027-01-C MasterControl.2 V2-6 (mc²) Silver Edition digitálne centrála DCC, MM
Popis
Flexibilné pre pripojenie digitálnych ovládacích zariadení od rôznych výrobcov. Zábava z jazdy zaručená pre jedného alebo viacerých fanúšikov modelovej železnice!
Univerzálny pre DCC (14, 28, 128 rýchlostných stupňov), DCC-A, RailCom, MM, MM2, m3, s88-N, X-Net, L-Net, BiDiB, CAN
100% nezávislý od aplikácií alebo operačných systémov vďaka integrovanému webovému rozhraniu
Brilantne jednoduché: na konfiguráciu digitálneho prostredia a naprogramovanie dekodérov sa používajú známe médiá (smartfón, tablet, PC). Používateľské rozhranie: 100% „obyčajné“.
Inovatívny + odolný voči budúcnosti: Vo vnútri pracuje 32-bitový procesor s architektúrou ARM. Pripojenie k PC prebieha cez LAN rozhranie.
Otvorený pre všetky koncepty ovládania od digitálnych (ručných) ovládacích zariadení cez smartfóny a tablety až po PC
Informatívne: Prevádzkový stav sa zobrazuje na displeji. RGB LED diódy v kryte svietia, viditeľné z diaľky, vo farbe zodpovedajúcej prevádzkovému stavu.
Silný: Integrovaný zosilňovač dodáva prúd až 6,5 A. Citlivosť na skrat a napätie stopy je možné individuálne nastaviť (1 - 6,5 A alebo 8 - 22 V).
Kompletný s napájacím zdrojom (na napájanie riadiaceho centra a koľajníc v posilňovacej časti integrovaného zosilňovača), LAN a napájacím káblom a trochou „drobností“ (napr. držiaky na pripevnenie mc² alebo nálepky na označenie rôznych prepojovacích káblov )
Tento text bol preložený strojovo.
Univerzálny pre DCC (14, 28, 128 rýchlostných stupňov), DCC-A, RailCom, MM, MM2, m3, s88-N, X-Net, L-Net, BiDiB, CAN
100% nezávislý od aplikácií alebo operačných systémov vďaka integrovanému webovému rozhraniu
Brilantne jednoduché: na konfiguráciu digitálneho prostredia a naprogramovanie dekodérov sa používajú známe médiá (smartfón, tablet, PC). Používateľské rozhranie: 100% „obyčajné“.
Inovatívny + odolný voči budúcnosti: Vo vnútri pracuje 32-bitový procesor s architektúrou ARM. Pripojenie k PC prebieha cez LAN rozhranie.
Otvorený pre všetky koncepty ovládania od digitálnych (ručných) ovládacích zariadení cez smartfóny a tablety až po PC
Informatívne: Prevádzkový stav sa zobrazuje na displeji. RGB LED diódy v kryte svietia, viditeľné z diaľky, vo farbe zodpovedajúcej prevádzkovému stavu.
Silný: Integrovaný zosilňovač dodáva prúd až 6,5 A. Citlivosť na skrat a napätie stopy je možné individuálne nastaviť (1 - 6,5 A alebo 8 - 22 V).
Kompletný s napájacím zdrojom (na napájanie riadiaceho centra a koľajníc v posilňovacej časti integrovaného zosilňovača), LAN a napájacím káblom a trochou „drobností“ (napr. držiaky na pripevnenie mc² alebo nálepky na označenie rôznych prepojovacích káblov )
Tento text bol preložený strojovo.
Prevedenie
- Bezplatné, ľahko inštalovateľné aktualizácie
- Rozhrania pre priame prepojenie všetkých bežných digitálnych ovládacích prvkov a najpoužívanejších dátových zberníc
- LAN rozhranie pre pripojenie k PC, tabletu alebo smartfónu
- Webové užívateľské rozhranie pre prehľadnú konfiguráciu, správu komponentov a ovládanie systému
- Integrovaný silný posilňovač, nastaviteľný pre systémy od Z po G
Rozsah dodávky
- MasterControl.2 (mc²)
- sieťový diel
- Prepojovací kábel s konektormi RJ 45
- 3-pinový konektor pre pripojenie k externým zosilňovačom
- 4-kolíkový konektor pre pripojenie k hlavnej a programovacej koľaji
- Zátvorky
- Nálepkový hárok na označenie pripojovacích káblov
- Návod na uvedenie do prevádzky
- Návod
Požiadavky na systém
- PC alebo WiFi router + tablet alebo smartfón
