TDE Instruments Digalox DPM72-AV2 digitálny panelový merač, DPM72-AV2

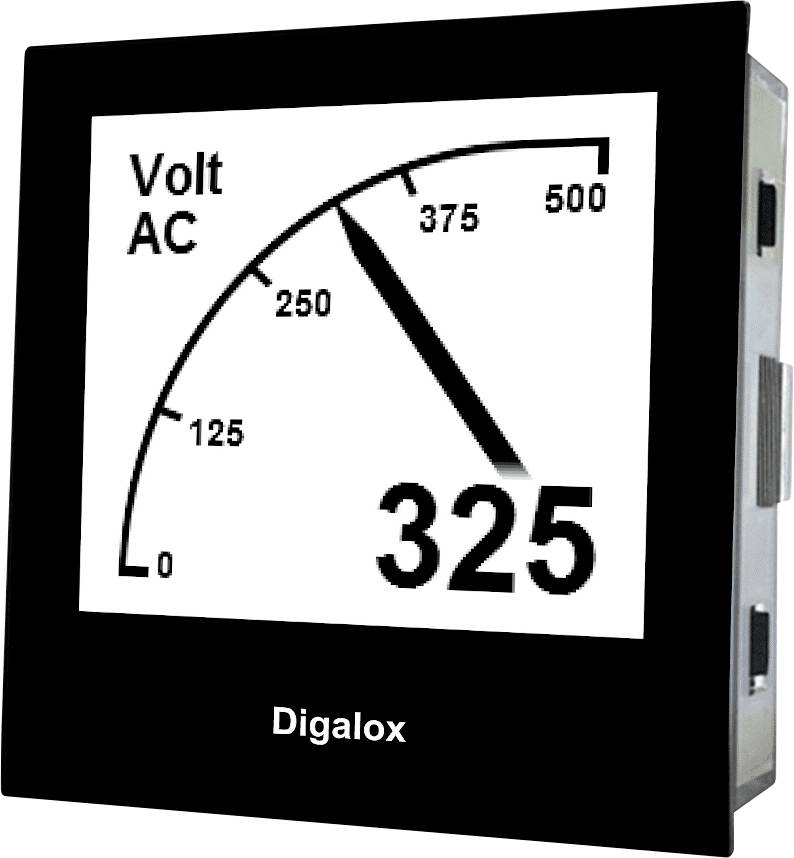

Digitálny meradlo ukazuje AC napätie, stupnica od 0 do 500 voltov, ručička na 325 voltoch. Označenie 'Digalox' dole.

Datasheety: (PDF)

Doručenie: Št 10. 9.

7 Ks

Počet

Celkom (78,04 € / kus)

78,04 €

bez DPH.

Už len 7 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

1 merací vstup ± 300 V AC / DC, 10 - 500 Hz
1 merací vstup ± 10 A AC / DC a 5 A AC pre prúdový transformátor, 10 - 500 Hz
LCD grafický displej 16 úrovní šedej 192 × 160 pixelov
biele podsvietenie
Ukazovateľová grafika a digitálny displej
Nastaviteľné čítanie stupnice a písmo
Záznam nameraných hodnôt až 14 dní
Bimetalová funkcia (priemerovanie)

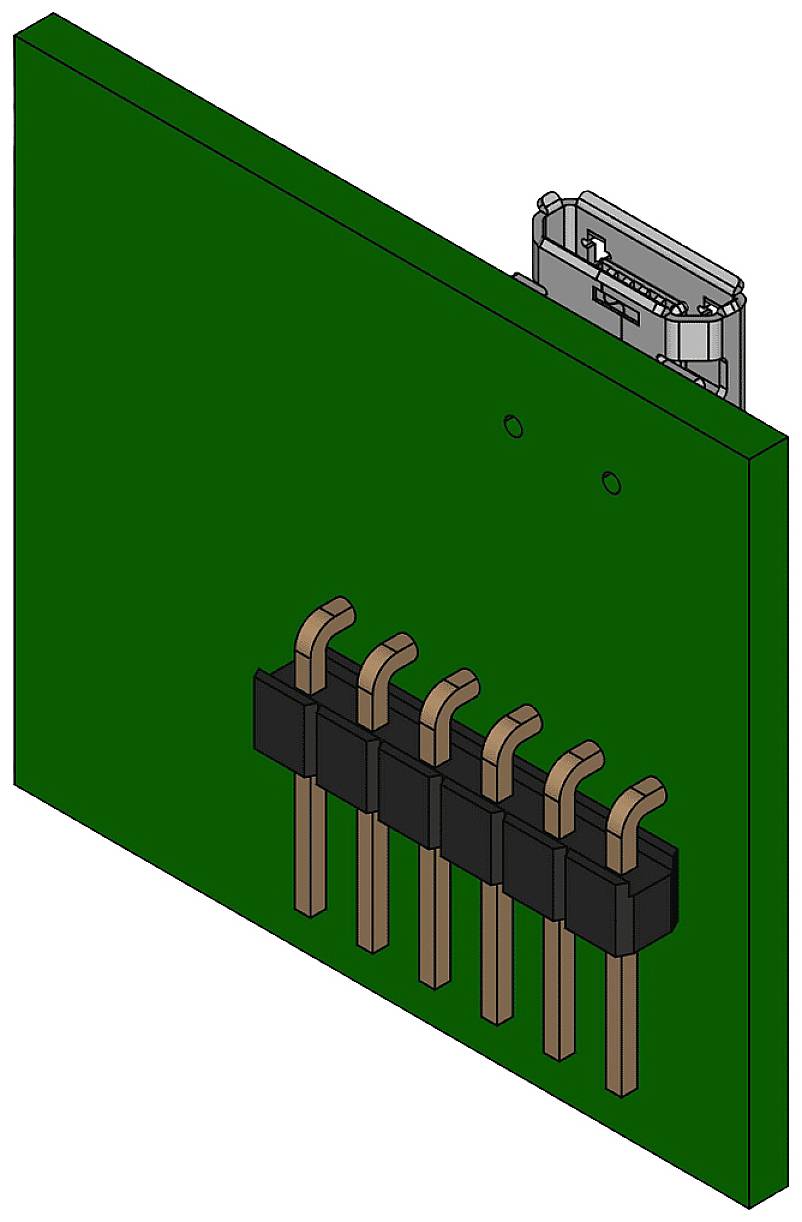

Rozhranie USB (voliteľné)
Napájanie 12-24V AC / DC nie je galvanicky oddelené
Presnosť merania 1% true RMS
PC softvér pre individuálnu konfiguráciu a záznam nameraných dát (voliteľné)

Technické parametre

Kategória výrobku: digitálny panelový merač

Meracie funkcie: napätie AC
napätie DC
prúd
prúd AC
prúd DC
kmitočet

Rozsah merania (min.): -300 V
-10 A
10 Hz

Typ: Digalox DPM72-AV2

Rozsah merania (max.): 300 V
10 A
1000 Hz

Technológia displeja: LCD

: IP65 (vpredu)
IP10 (zadná strana)

Montážna šírka: 68 mm

Montážna výška: 68 mm

Prevádzkové napätie: 12 V DC/AC
24 V DC/AC

Rozmer.: (d x š x v) 34 x 72 x 72 mm

Hmotnosť: 140 g

Prevádzkové napätie max.: 24 V DC/AC

Min. prevádzkové napätie: 12 V DC/AC

Osvetlenie displeja: biele

Montážna hĺbka: 34 mm

Farba: čierna

Šírka: 72 mm

V: 72 mm

Dĺžka: 34 mm

Šírka rámu: 72 mm

Na stiahnutie

Datasheet

Datasheet 2390030 TDE Instruments Digalox DPM72-AV2 digitálny panelový merač, DPM72-AV2

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2390030 TDE Instruments Digalox DPM72-AV2 digitálny panelový merač, DPM72-AV2

Popis

Digalox® DPM72-AV2 je digitálny panelový merač na meranie prúdu, napätia a frekvencie.

Podporované sú nasledujúce režimy merania: napätie AC/DC, prúd AC/DC, frekvencia a 5 A alebo 1 A pre prúdové transformátory. Prístroj je možné počas prevádzky prepínať medzi jednotlivými meracími funkciami pomocou prepínacieho kontaktu. Zaznamenávajú sa minimálne a maximálne hodnoty. Môžu byť zobrazené a resetované pomocou spínacieho kontaktu. Zariadenie zaznamenáva merania po dobu 36 sekúnd až 14 dní. Časový rozsah a zobrazenie trendového grafu je možné prepínať pomocou prepínacieho kontaktu. Hodnoty zostávajú uložené, pokiaľ je zariadenie napájané.

Pomocou voliteľne dostupného rozhrania USB je možné pomocou konfiguračného softvéru „Digalox® Manager“ konfigurovať nasledujúce parametre: odchýlku stupnice, označenie stupnice, vzhľad displeja (ukazovateľ, rýchlomer, stĺpcový ukazovateľ atď.), štartovaciu grafiku a mnoho ďalšieho. Softvér je možné použiť na načítanie nameraných hodnôt v pamäti meraní a na aktiváciu nepretržitého prenosu nameraných údajov. Namerané hodnoty je možné graficky vyhodnotiť v softvéri a exportovať ako súbor CSV.
