TDE Instruments DPM72-MPN digitálny panelový merač, Digalox DPM72-MPN Grafisches DIN-Messgerät für 500 V/60 mV DC mit Me
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
13 Ks
Počet
Celkom (166,66 € / kus)
166,66 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Digalox DPM72-MPN Grafisches DIN-Messgerät für 500 V/60 mV DC mit Mehrfachanzeige und RGB Hintergrundbeleuchtung

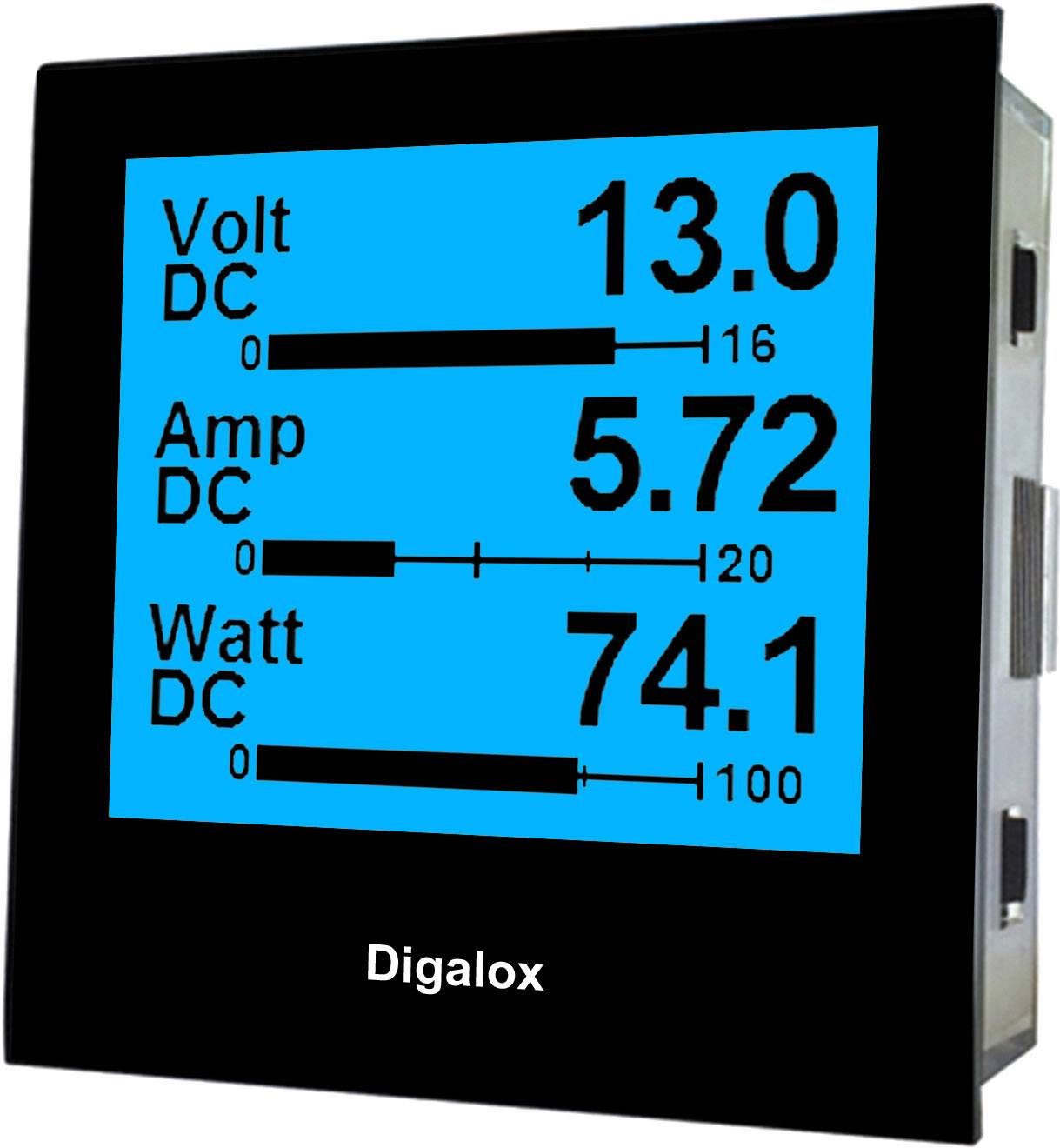

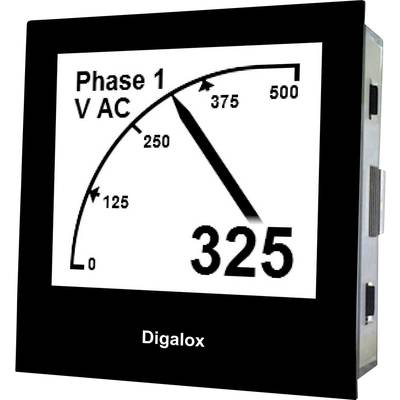

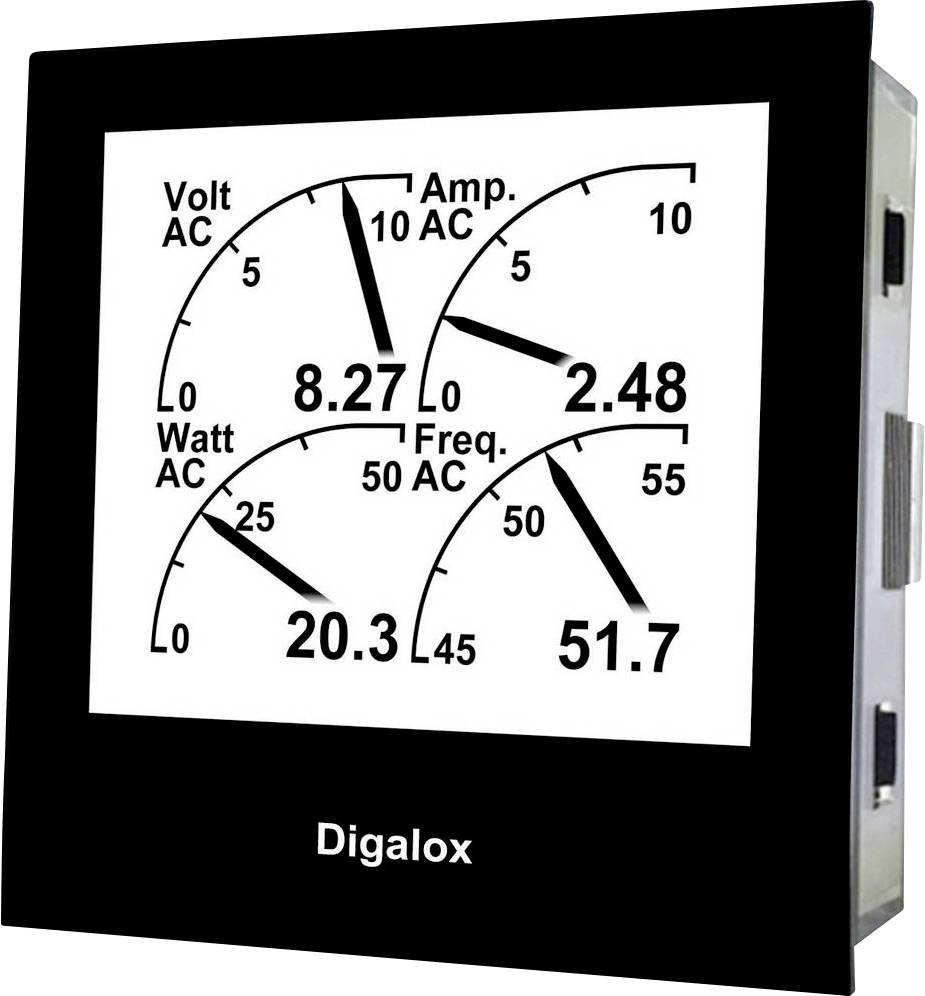

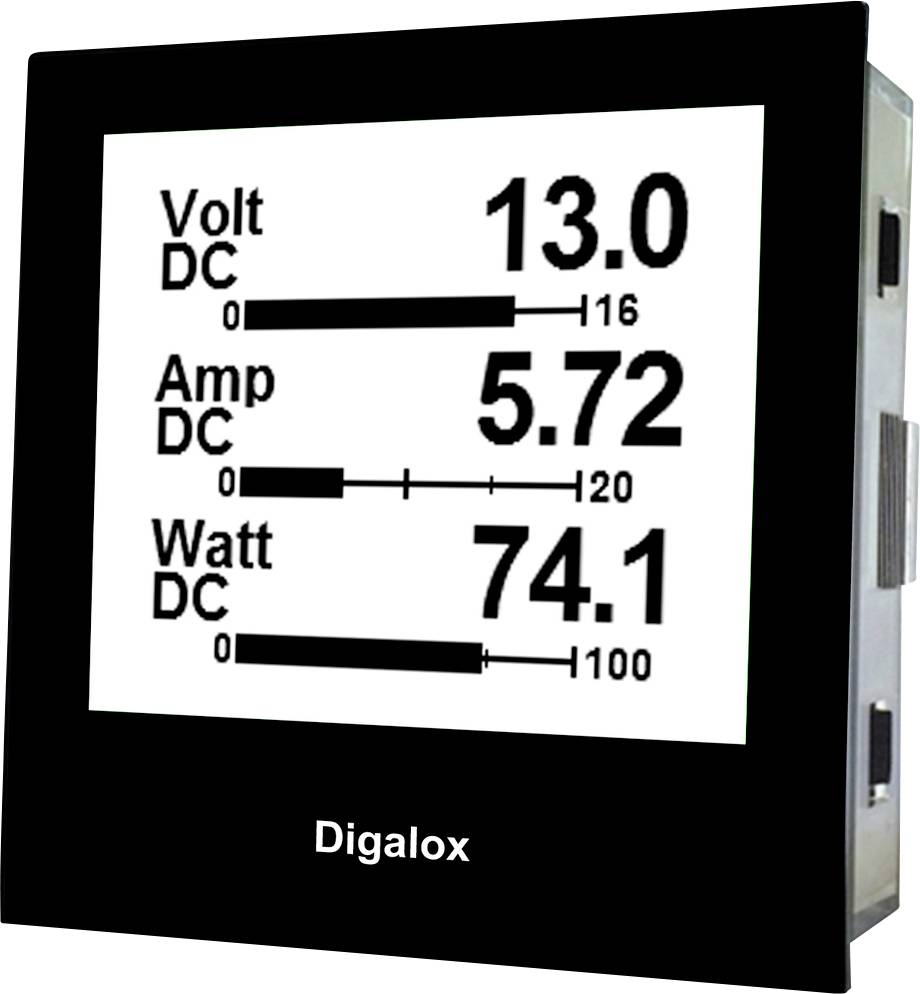

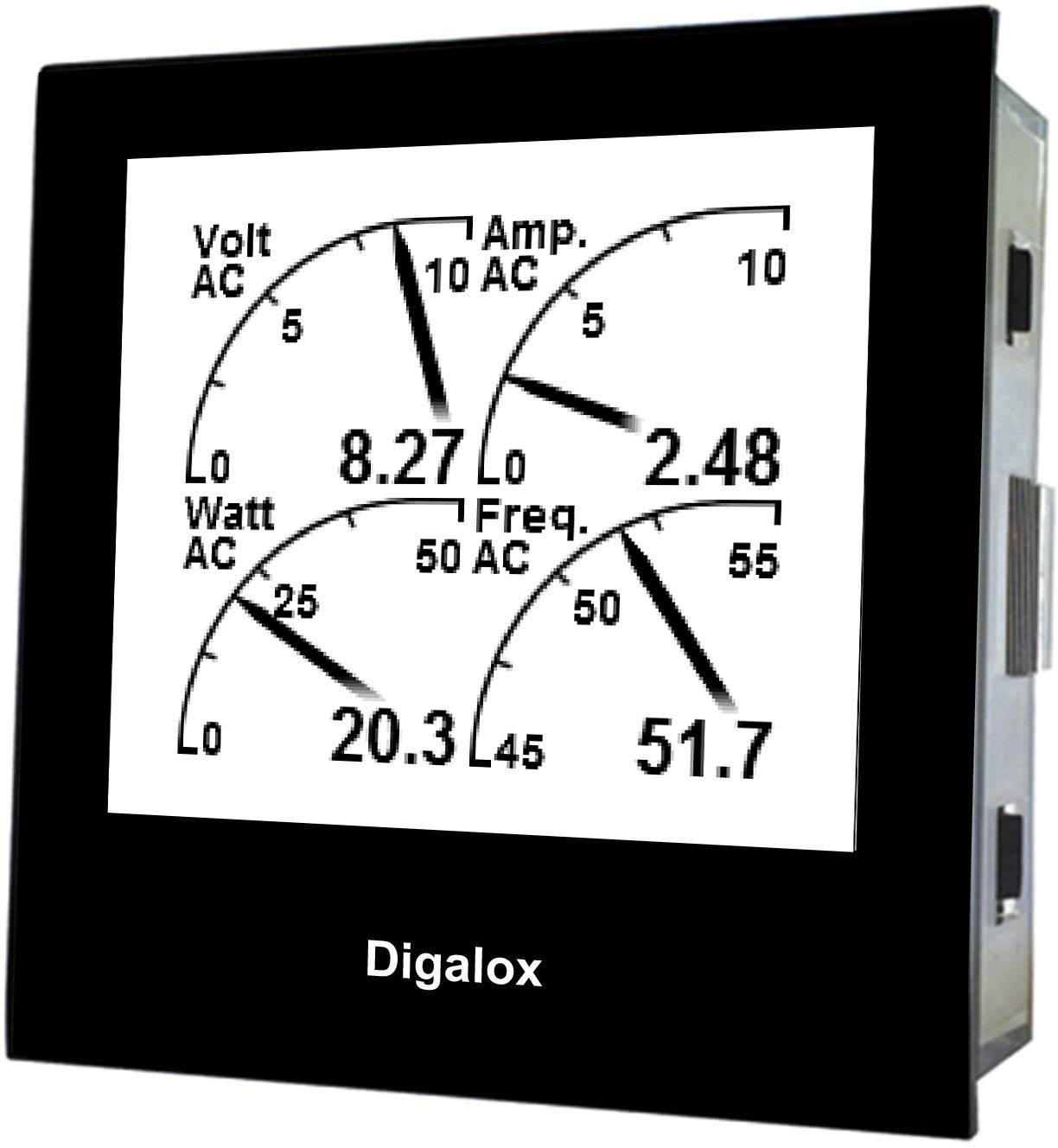

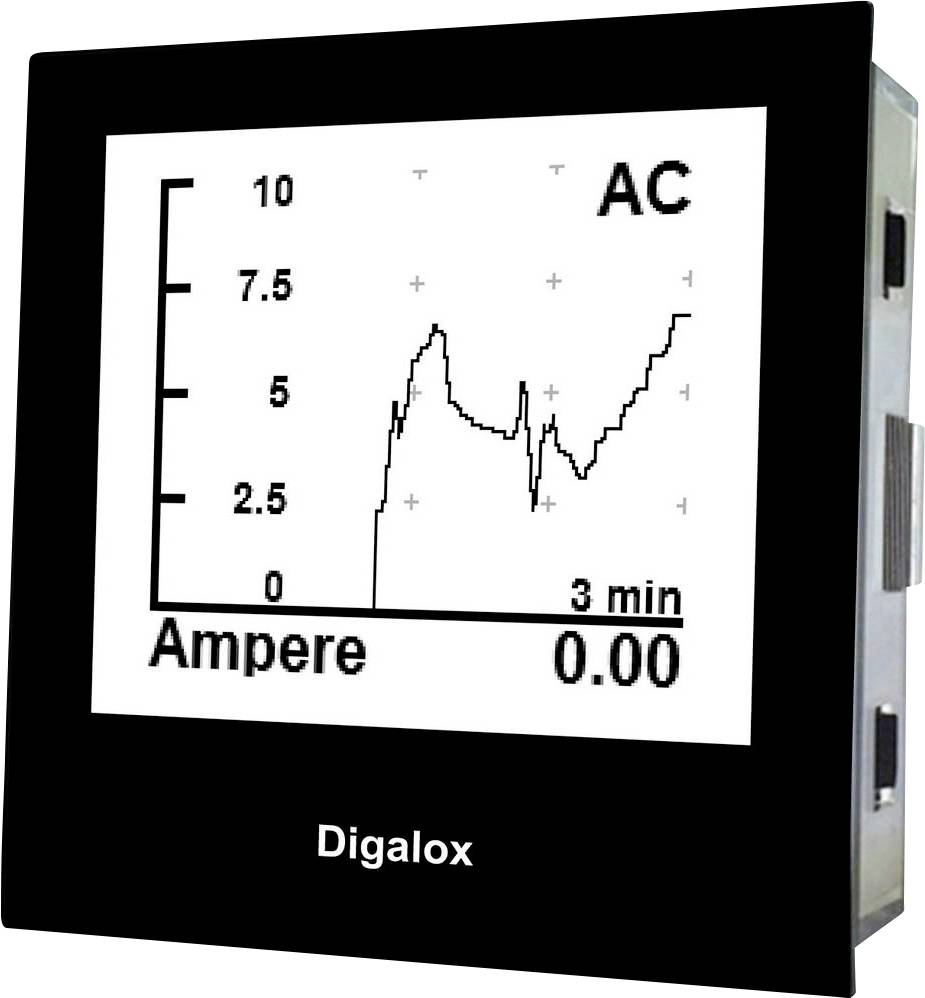

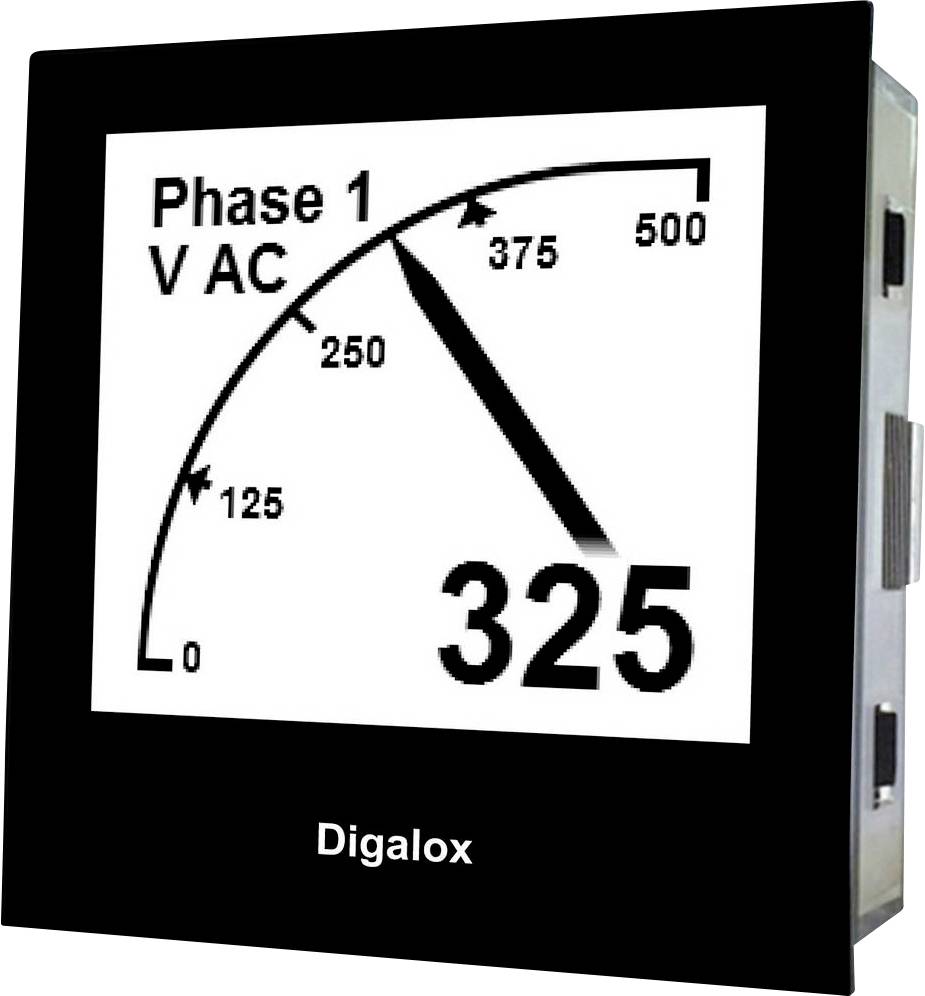

- 1 Messeingang ±500 V AC/DC, 10 - 500 Hz1 Messeingang ±50/60 mV AC/DC für Nebenwiderstand, 10 - 500 HzLCD Grafikdisplay 16 Graustufen 192 × 160 PixelRGB-HintergrundbeleuchtungZeigergrafik und DigitalanzeigeMehrfachanzeige von bis zu 4 ParameternAnpassbarer Skalenausschlag und -beschriftungMesswertaufzeichnung über bis zu 14 TageAlarmausgänge mit anpassbaren Schwellwerten, galvanisch isoliertIndividuelle Alarm-BeleuchtungsfarbeKundenindividuelles StartbildVerschiedene Anzeige-Designs verfügbar, z.B. Tacho, Balkengrafik, VerlaufsanzeigeEchtzeit-MesswertübertragungBimetallfunktion (Mittelwertbildung)USB rozhranieVersorgung 12-24V AC/DC oder über USB, galvanisch isoliertMessgenauigkeit 1% true RMSPC-Software für individuelle Konfiguration und Messdatenaufzeichnung inklusive
- Tento text bol preložený strojovo.
Technické parametre
- Kategória výrobku
digitálny panelový merač
- Meracie funkcie
kmitočet
energia
rýchlosť
napätie AC
napätie DC
prúd
prúd AC
prúd DC
cos phi
- Rozsah merania (min.)
-500 V
10 Hz
-0.06 V
- Typ
DPM72-MPN
- Rozsah merania (max.)
500 V
1000 Hz
0.06 V
- Technológia displeja
LCD
IP65 (predná strana)
- Montážna šírka
68 mm
- Displej (counts)
9999
- Montážna výška
68 mm
- Prevádzkové napätie
12 V DC/AC
24 V DC/AC
- Rozmer.
(d x š x v) 59 x 72 x 72 mm
- Hmotnosť
180 g
- Prevádzkové napätie max.
24 V DC/AC
- Min. prevádzkové napätie
12 V DC/AC
- Osvetlenie displeja
RGB
modré
zelené
červené
biele
- Vlastnosti
dvojitá stupnica
konfigurovateľné jednotky
- Farba
čierna
- Šírka
72 mm
- V
72 mm
- Dĺžka
59 mm
- Šírka rámu
7.2 cm
- Výška rámu
7.2 cm
- Rozhranie
USB
- Zobrazenie
Grafický displej LCD 192 x 160 pixlov
Na stiahnutie
Datasheet
Datasheet 1402012 TDE Instruments DPM72-MPN digitálny panelový merač, Digalox DPM72-MPN Grafisches DIN-Messgerät für 500 V/60 mV DC mit Me
Datasheet 1402012 TDE Instruments DPM72-MPN digitálny panelový merač, Digalox DPM72-MPN Grafisches DIN-Messgerät für 500 V/60 mV DC mit Me
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1402012 TDE Instruments DPM72-MPN digitálny panelový merač, Digalox DPM72-MPN Grafisches DIN-Messgerät für 500 V/60 mV DC mit Me
Návod na obsluhu a bezpečnostné pokyny 1402012 TDE Instruments DPM72-MPN digitálny panelový merač, Digalox DPM72-MPN Grafisches DIN-Messgerät für 500 V/60 mV DC mit Me
Popis
Inovatívne, individuálne a multifunkčné: Meracie prístroje DPM72-MP+ a DPM72-MPN+ pre elektrické veličiny sa vyznačujú rozsiahlymi funkciami a možnosťami konfigurácie. Meracie prístroje sú vhodné na meranie komplexných typov meraní (volt AC/DC, prúd AC/DC, frekvencia, výkon, kosínus phi), sú vybavené rozsiahlymi funkciami. Individuálnu konfiguráciu zariadení a prenos všetkých nameraných hodnôt v reálnom čase zaručuje rozhranie Modbus. To znamená, že meracie prístroje DPM72 možno použiť rôznymi spôsobmi a umožňujú široké spektrum priemyselných aplikácií. Multifunkčné meracie prístroje sú žiadané predovšetkým v oblasti sledovania strojových a prevádzkových údajov a sú vhodné pre modernizáciu zastaraných systémov, pretože sú vhodné najmä na dovybavenie. Okrem toho je možné ich pripevniť na DIN lištu, ako aj na iné pozadie pomocou vhodných otvorov v kryte.
Rozsiahle prispôsobenie softvéru
Meracie prístroje je možné individuálne nastaviť pomocou konfiguračného softvéru „Digalox Manager“. Po nastavení DPM72 prenáša vaše namerané hodnoty spoľahlivo a v reálnom čase. Softvér umožňuje čítanie nameraných hodnôt v pamäti meraní, ktoré je možné následne graficky vyhodnotiť a exportovať ako súbor CSV.
spínacie výstupy
Dva galvanicky oddelené alarmové výstupy umožňujú spustiť alarm a vykonať procesy zapnutia alebo vypnutia pri dosiahnutí individuálne nastaviteľných prahových hodnôt.
Rozhranie Modbus
Rozhranie RS485 Modbus meracích prístrojov DPM72 umožňuje konfiguráciu aj prenos všetkých nameraných hodnôt. Protokol RS485 Modbus zodpovedá zavedenému priemyselnému štandardu, čo znamená, že meracie prístroje DPM72 s rozhraním Modbus je možné univerzálne kombinovať s existujúcimi zariadeniami Modbus iných výrobcov. Umožňuje to predovšetkým bezproblémovú systémovú modernizáciu starších alebo technicky zastaraných strojov (retrofit) bez ich výmeny, ktorá je nákladná a časovo náročná.
Tento text bol preložený strojovo.
Rozsiahle prispôsobenie softvéru
Meracie prístroje je možné individuálne nastaviť pomocou konfiguračného softvéru „Digalox Manager“. Po nastavení DPM72 prenáša vaše namerané hodnoty spoľahlivo a v reálnom čase. Softvér umožňuje čítanie nameraných hodnôt v pamäti meraní, ktoré je možné následne graficky vyhodnotiť a exportovať ako súbor CSV.
spínacie výstupy
Dva galvanicky oddelené alarmové výstupy umožňujú spustiť alarm a vykonať procesy zapnutia alebo vypnutia pri dosiahnutí individuálne nastaviteľných prahových hodnôt.
Rozhranie Modbus
Rozhranie RS485 Modbus meracích prístrojov DPM72 umožňuje konfiguráciu aj prenos všetkých nameraných hodnôt. Protokol RS485 Modbus zodpovedá zavedenému priemyselnému štandardu, čo znamená, že meracie prístroje DPM72 s rozhraním Modbus je možné univerzálne kombinovať s existujúcimi zariadeniami Modbus iných výrobcov. Umožňuje to predovšetkým bezproblémovú systémovú modernizáciu starších alebo technicky zastaraných strojov (retrofit) bez ich výmeny, ktorá je nákladná a časovo náročná.
Tento text bol preložený strojovo.
Prevedenie
- Rozhranie USB, galvanicky izolované; alarmové výstupy s nastaviteľnými prahovými hodnotami, galvanicky izolované; počítačový softvér na individuálnu konfiguráciu a zaznamenávanie nameraných údajov vrátane
Rady
Micro-USB-Kabel nicht im Lieferumfang enthalten. Software Digalox® Manager als Download verfügbar.
Požiadavky na systém
- Windows Vista, 7 alebo 8 (.Net Framework 4)
