Telegärtner 100023314 100023314 BNC konektor zástrčka, rovná 50 Ω 1 ks

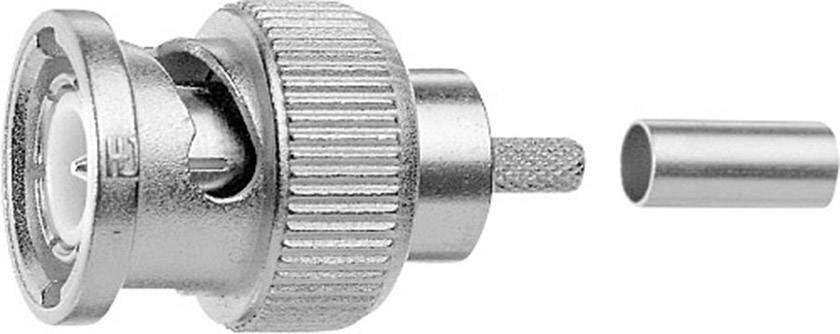

Kovový konektor s valcovým puzdrom a vrúbeľkovaným povrchom. Vedľa leží samostatná kovová objímka.

Ilustračný obrázok

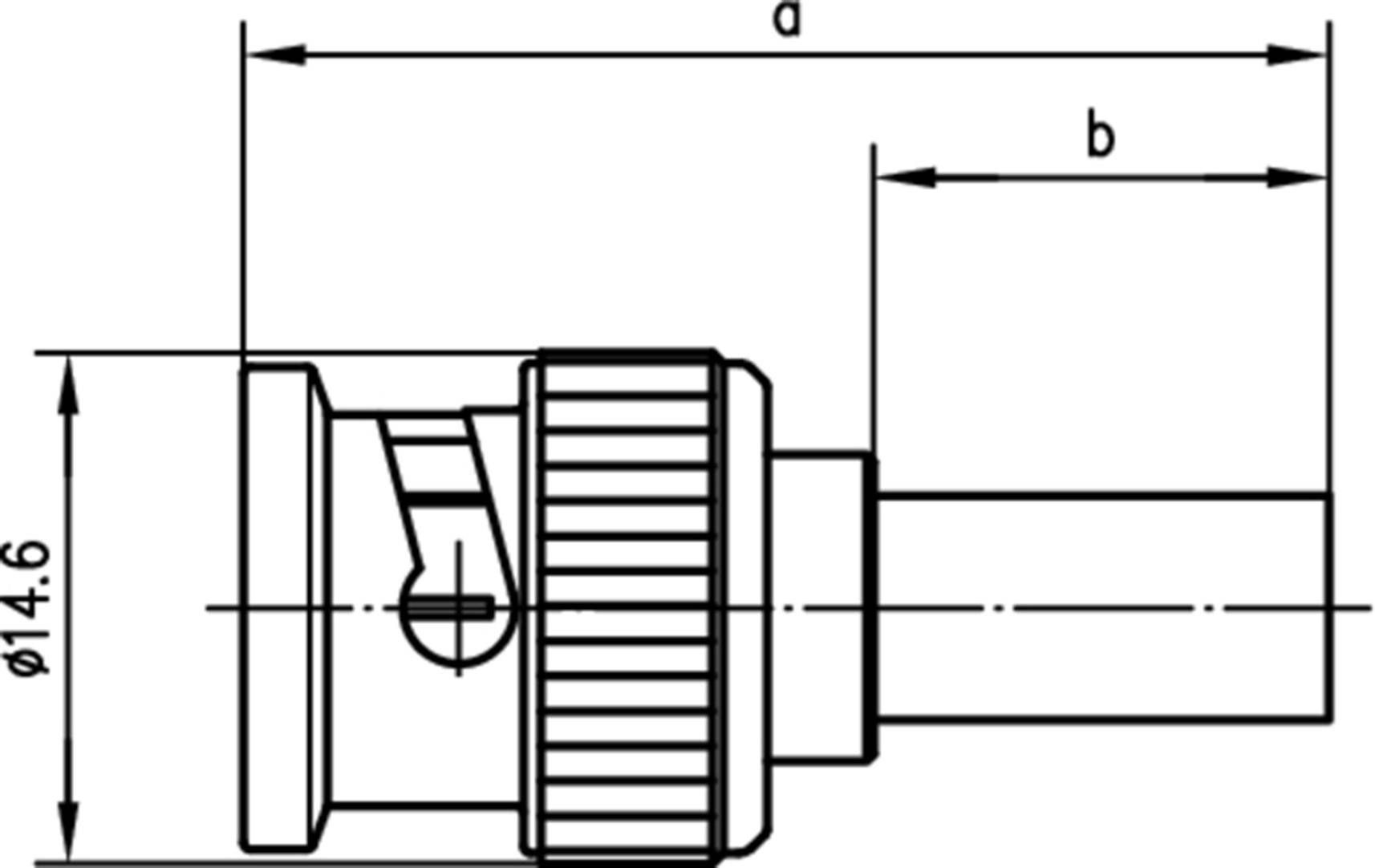

Diagram technického konektora s popiskami; znázorňuje priemer 'ø14,6' a dĺžky 'a' a 'b'.

1/2

Ilustračný obrázok

Skupina káblov

G 022 32

K 02252 D

Kategória výrobku

BNC konektor

Prevedenie

zástrčka, rovná

Impedancia

50 Ω

Pripojenie

krimpované

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

4 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (8,93 € / kus)

8,93 €

bez DPH.

Už len 4 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

BNC konektor

Označenie zástrčky je definované podľa tvaru vnútorného vodiča.
Tento text bol preložený strojovo.

Dodatočné informácie:

Naša služba pre vás:

Konfigurácia káblov

Technické parametre

Skupina káblov: G 022 32
K 02252 D

Kategória výrobku: BNC konektor

Prevedenie: zástrčka, rovná

Impedancia: 50 Ω

Pripojenie: krimpované

Obsah: 1 ks

Priemer: 3 mm

Frekvencia (max.): 4 GHz

Materiál puzdra: mosadz poniklovaná

Číslo výrobcu: 100023314

Izolačný materiál: PTFE

Materiál kontaktu: mosadz pozlátená

Spĺňa RoHS: áno

Prevádzková teplota: -40 - +155 °C

Typ: 100023314

Typ upevnenia: bajonetové

Na stiahnutie

Datasheet

Datasheet 1366772 Telegärtner 100023314 100023314 BNC konektor zástrčka, rovná 50 Ω 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1366772 Telegärtner 100023314 100023314 BNC konektor zástrčka, rovná 50 Ω 1 ks

Popis

Séria BNC obsahuje najbežnejšie používané koaxiálne konektory, ktoré sa používajú až do frekvencie 4 GHz. Majú bajonetový zámok a sú dostupné vo verziách s charakteristickou impedanciou 50 Ω a 75 Ω. Existujú varianty konektorov pre flexibilné, polopružné a polotuhé káble. Konektory PCB série BNC sú k dispozícii ako spájkovacie alebo lisovacie formy. V závislosti od verzie sú káble spojené krimpovaním, zvieraním alebo spájkovaním. Konektory série BNC sa používajú na prenos signálu, dát a videa.

Tento text bol preložený strojovo.
