Telegärtner 100024277 N/A 1 ks Piece

Vlastnosti:
2,7 GHz vysokovýkonný zvodič plynových výbojov (GDT G27): Funkciou zvodiča plynových výbojov je zviesť vysoké prúdy z vnútorného vodiča do zeme cez vonkajší vodič. Výbojová vložka je umiestnená medzi vnútorným a vonkajším vodičom. Pri prekročení reakčného napätia dôjde k zapáleniu a skratu prepätia. Výhodou tejto série sú veľmi vysoké zvodové prúdy (až 40 kA, 8/20 impulz), voliteľné odozvové napätia v rozsahu 75 - 600 V a frekvenčne nezávislý aplikačný rozsah až do 2,5 GHz. Výbojku plynu je možné vymeniť neskôr.,
3,8 GHz vysokovýkonný zvodič výboja plynu (GDT G38): Ako rozšírenie rozsahu aplikácií pre naše vysokovýkonné zvodiče výboja plynu na použitie v aplikáciách 5G vyvinula spoločnosť Telegärtner úplne prepracovanú produktovú radu, ktorá sľubuje veľmi dobré hodnoty spätnej straty. pri vysokých frekvenciách až do 3,8 GHz. Funkčnosť tejto kategórie produktov je rovnaká ako funkcia zvodičov rodiny G27. Aj tu je možné zvoliť reakčné napätie 75 až 600 V a vymeniť plynovú kartušu. Nový vývoj bol braný aj ako príležitosť na rozšírenie portfólia o nové typy zvodičov prepätia 4,3-10 a 2,2-5.,
Kompaktná plynová výbojka 6 GHz (GDT G6): Táto séria funguje na rovnakom funkčnom princípe ako vysokovýkonná plynová výbojka. Líši sa zásadne kompaktnejším dizajnom a výrazne rozšíreným frekvenčným rozsahom až do 6 GHz. To znamená, že ho možno použiť napríklad aj vo WLAN s prenosovou frekvenciou do 5,8 GHz. Maximálne zvodové prúdy sú o 10 kA (8/20 impulz, jeden) alebo 5 kA (8/20 impulz, viacnásobné) o niečo nižšie ako pri vysokovýkonnom type a odozvové napätie je pevne nastavené na 150-250 V. Zvodiče prepätia je možné uchytiť pomocou montáže s jedným otvorom.,
Typy skratu Lambda/4: Pri zvodičoch prepätia tohto typu sa prepína priamy, masívny skrat medzi vnútorným a vonkajším vodičom. Dĺžka a tvar tohto skratu je presne navrhnutý tak, aby určité frekvencie boli po úplnom odraze opäť vo fáze s frekvenciou signálu, ktorý sa má preniesť. To znamená, že všetky frekvencie mimo definovaného frekvenčného rozsahu sú skratované a odvodené. Výhodou tejto série sú veľmi vysoké zvodové prúdy (> 100 kA, 8/20 impulz), absolútna bezúdržbovosť a vhodnosť pre aplikácie citlivé na intermoduláciu. Dostupné sú aj špeciálne verzie, ktoré umožňujú prenos jednosmerného napätia pre napájanie anténnych predzosilňovačov po koaxiálnom vedení.

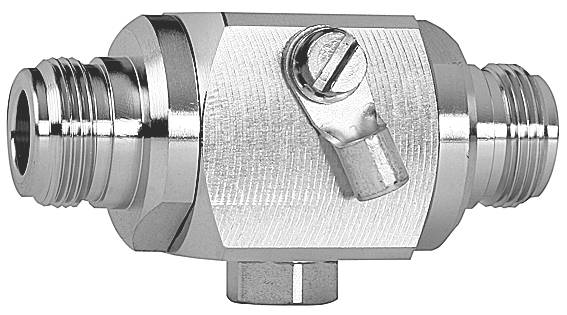

Poznámky: Bu-Bu s lapačom výboja plynu (vymeniteľné)
Montáž: B86
Technické údaje: 600V; 2,5 GHz; IP67

Tento text bol preložený strojovo.
